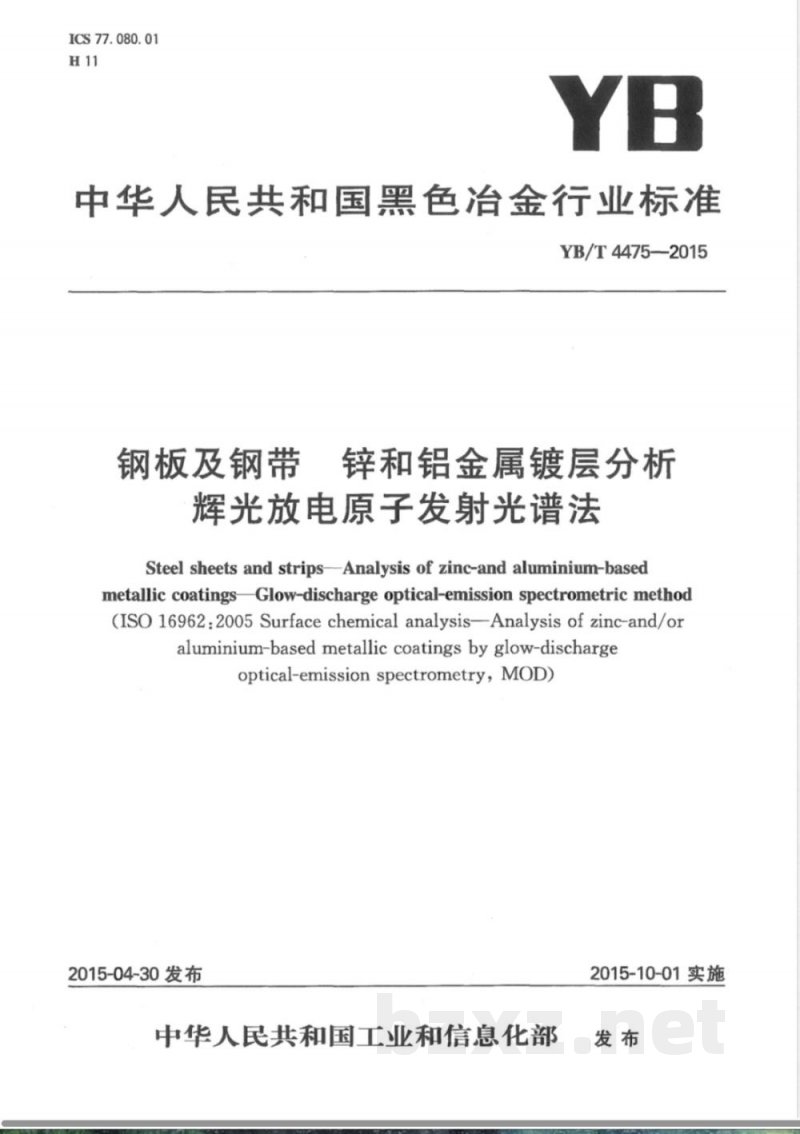

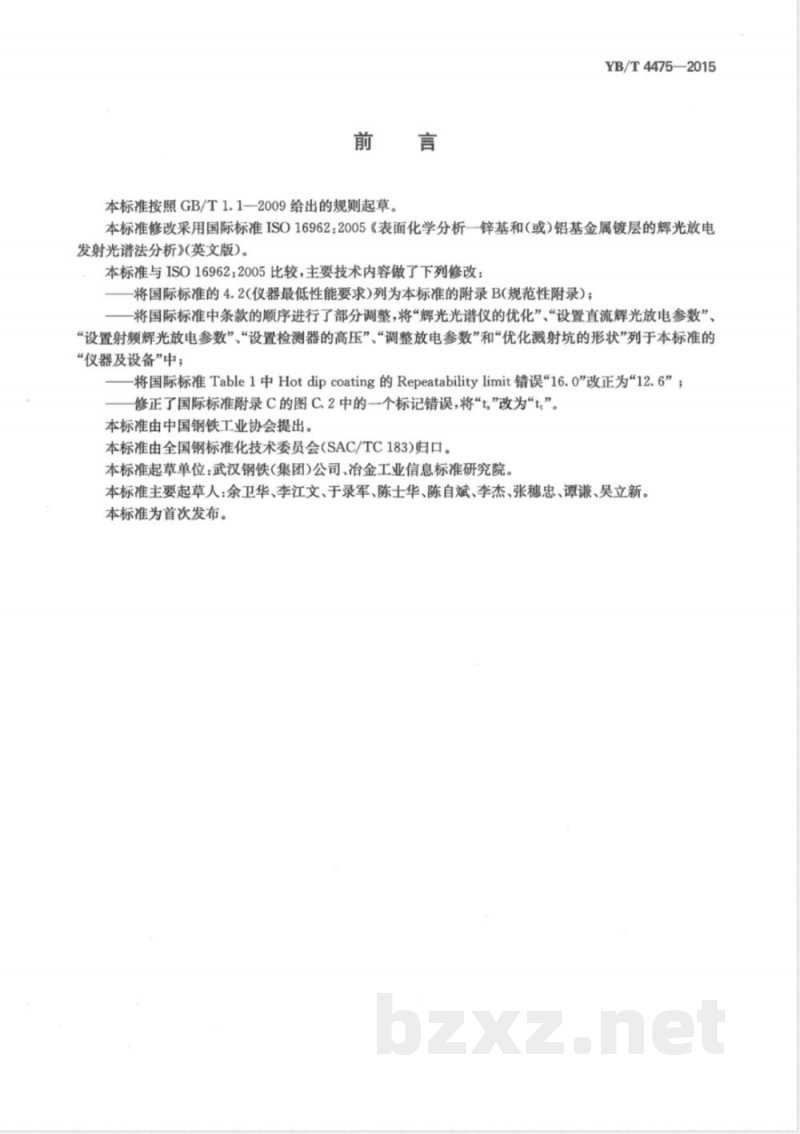

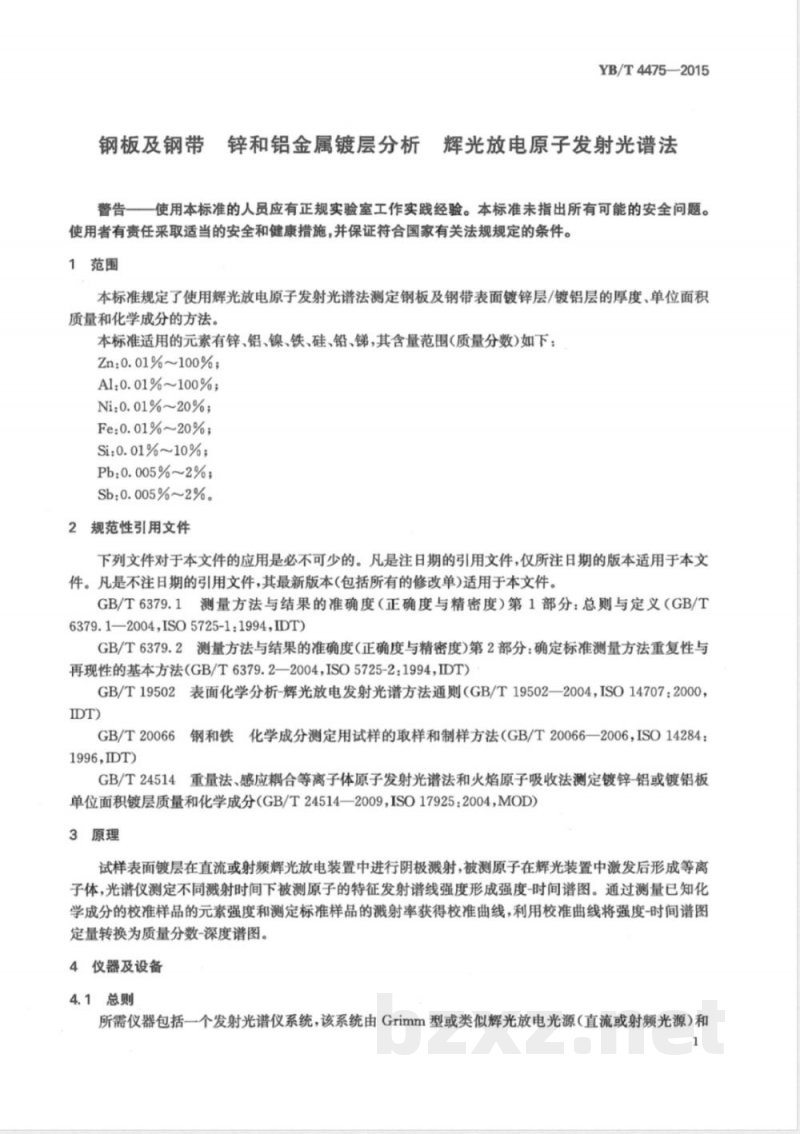

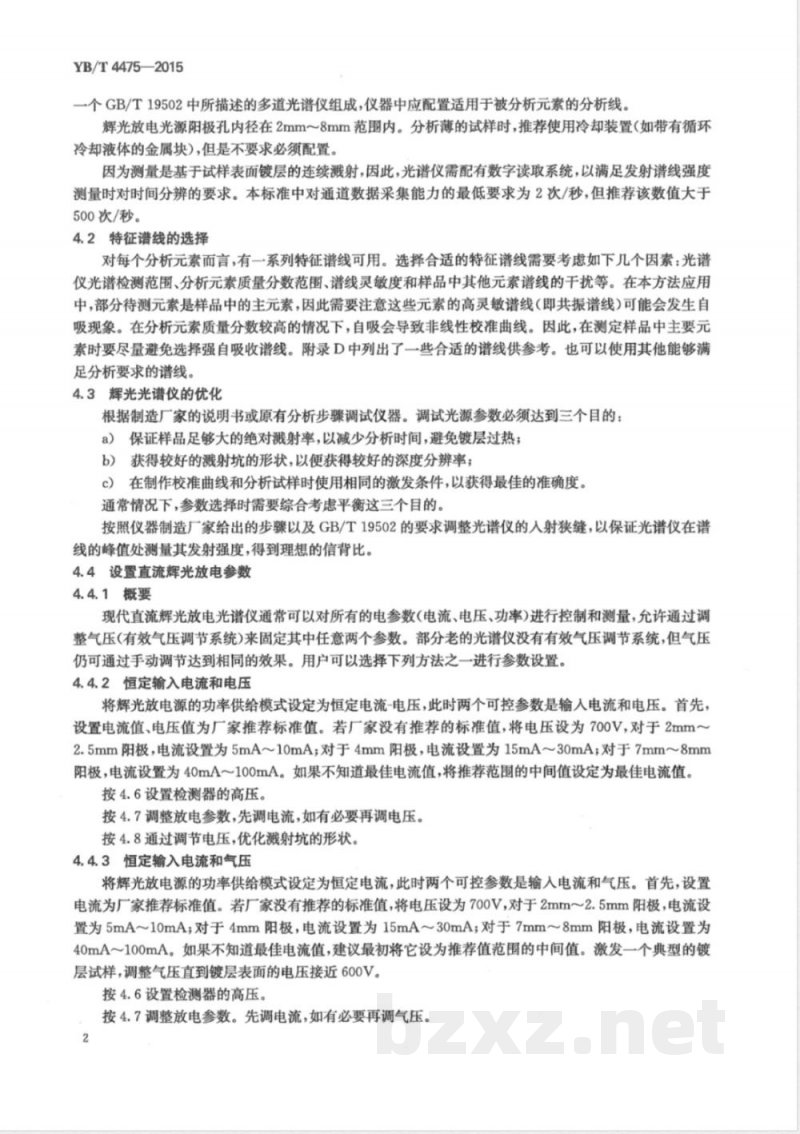

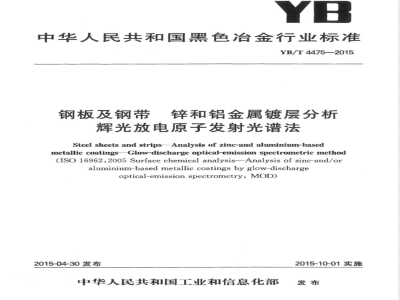

ICS 77.080.01 H11 YB 中华人民共和国黑色冶金行业标准 YB/T 4475—2015 钢板及钢带 锌和铝金属镀层分析 辉光放电原子发射光谱法 Steel sheets and strips—Analysis of zinc- and aluminium-based metallic coatings—Glow-discharge optical-emission spectrometric method (ISO 16962:2005 Surface chemical analysis—Analysis of zinc- and/or aluminium-based metallic coatings by glow-discharge optical-emission spectrometry，MOD) 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准修改采用国际标准ISO 16962:2005《表面化学分析—锌基和（或）铝基金属镀层的辉光放电发射光谱法分析》。 本标准与ISO 16962:2005相比，主要修改内容如下： —将国际标准4.2（仪器最低性能要求）列为本标准附录B（规范性附录）； —调整部分条款顺序，将“辉光光谱仪的优化”“设置直流辉光放电参数”“设置射频辉光放电参数”“设置检测器的高压”“调整放电参数”“优化溅射坑形状”列入“仪器及设备”； —修正Table 1中Hot dip coating重复性限值错误“16.0”为“12.6”； —修正附录C图C.2中的标记错误，将“t,”改为“t”。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC 183）归口。 本标准起草单位：武汉钢铁（集团）公司、冶金工业信息标准研究院。 本标准主要起草人：余卫华、李江文、于录军、陈士华、陈自斌、李杰、张穗忠、谭谦、吴立新。 本标准为首次发布。 警告：使用本标准的人员应具备正规实验室工作实践经验。本标准未能指出所有安全问题，使用者应采取适当安全与健康措施，并符合国家有关法规要求。 1 范围 本标准规定了采用辉光放电原子发射光谱法测定钢板及钢带表面镀锌层/镀铝层的厚度、单位面积质量及化学成分的方法。 适用元素及含量范围（质量分数）： Zn：0.01%～100%； Al：0.01%～100%； Ni：0.01%～20%； Fe：0.01%～20%； Si：0.01%～10%； Pb：0.005%～2%； Sb：0.005%～2%。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 6379.1 测量方法与结果的准确度（正确度与精密度）第1部分：总则与定义（ISO 5725-1:1994，IDT） GB/T 6379.2 测量方法与结果的准确度（正确度与精密度）第2部分：确定标准测量方法重复性与再现性的基本方法（ISO 5725-2:1994，IDT） GB/T 19502 表面化学分析—辉光放电发射光谱方法通则 3 原理 （原文缺失部分在OCR中未完整给出） 4 仪器及设备 4.1 总则 4.2 特征谱线的选择 4.3 辉光光谱仪的优化 4.4 设置直流辉光放电参数 4.5 设置射频辉光放电参数 4.6 设置检测器的高压 4.7 调整放电参数 4.8 优化溅射坑的形状 5 制样 6 分析步骤 6.1 预分析 6.2 校准 6.3 校准曲线的验证 6.4 验证和漂移修正 6.5 分析试样 7 结果表示 7.1 定量深度分析 7.2 测定单位面积的整个镀层质量 7.3 平均质量分数的测定 8 精度 9 试验报告 附录A（规范性附录）计算校准常数和定量评估深度谱图 附录B（规范性附录）仪器最低性能要求 附录C（规范性附录）确定单位面积质量 附录D（资料性附录）各元素推荐谱线 附录E（资料性附录）实验室间试验数据 附录F（资料性附录）本标准与国家标准的对应关系
