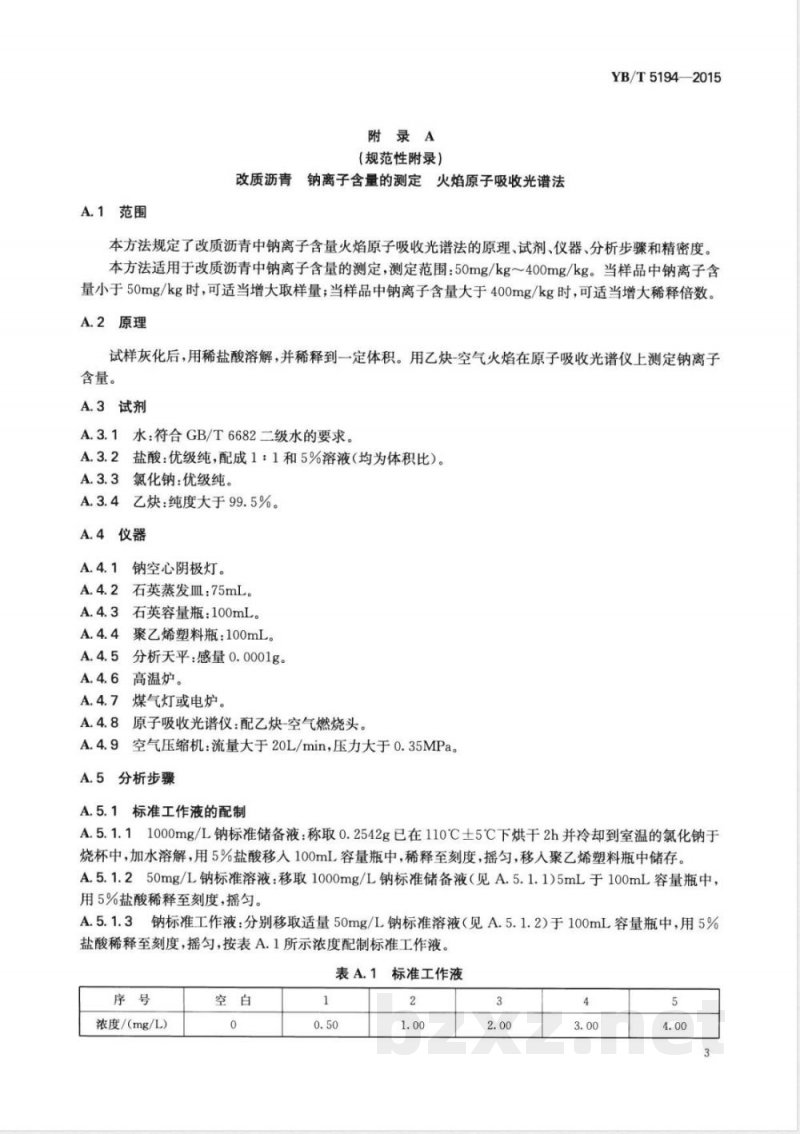

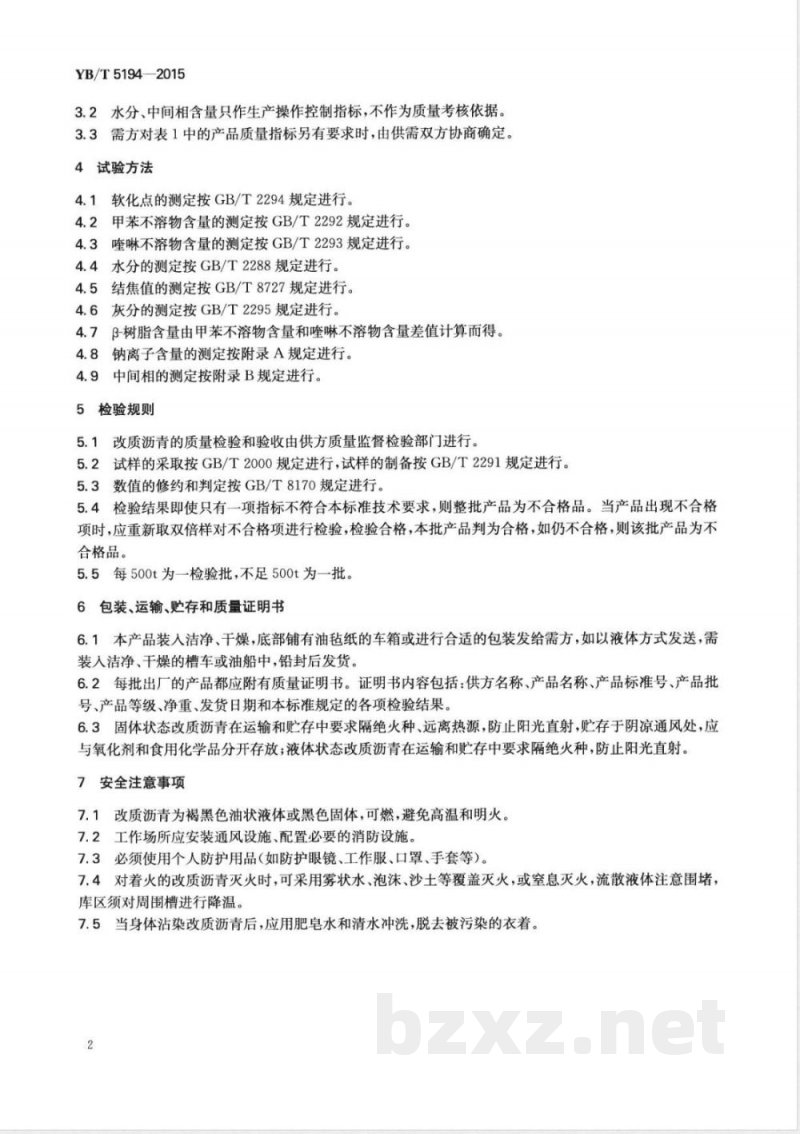

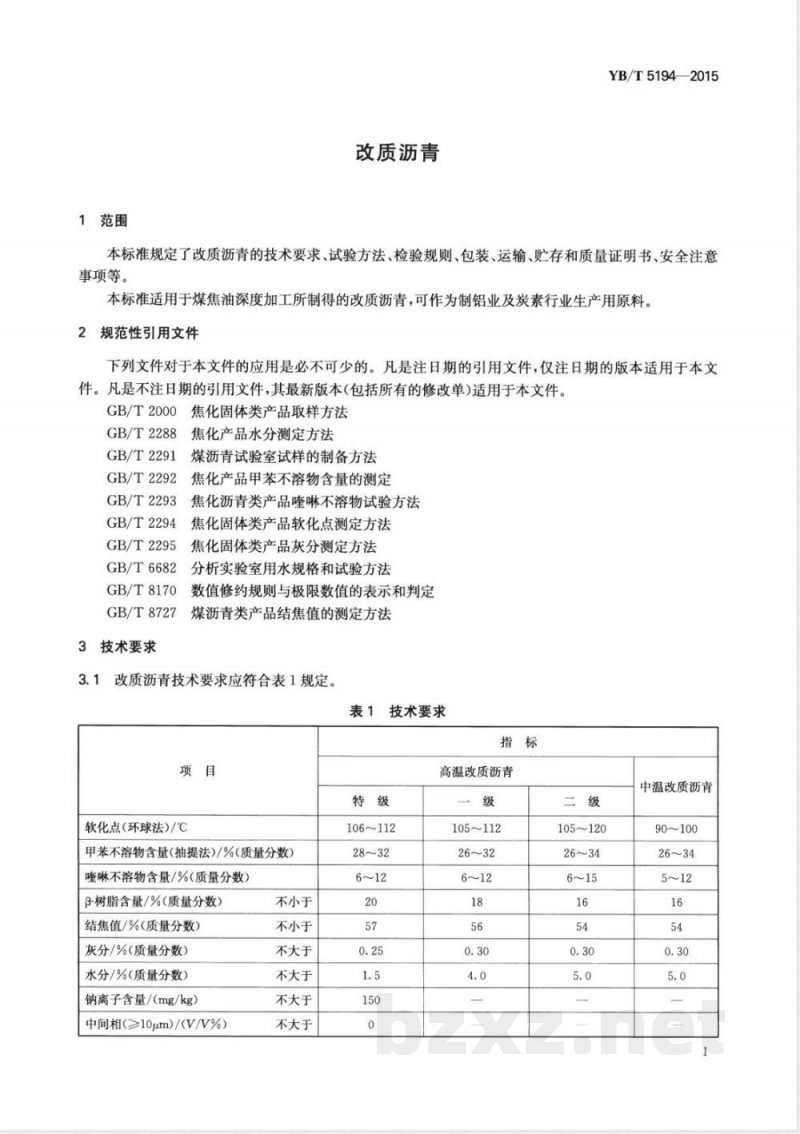

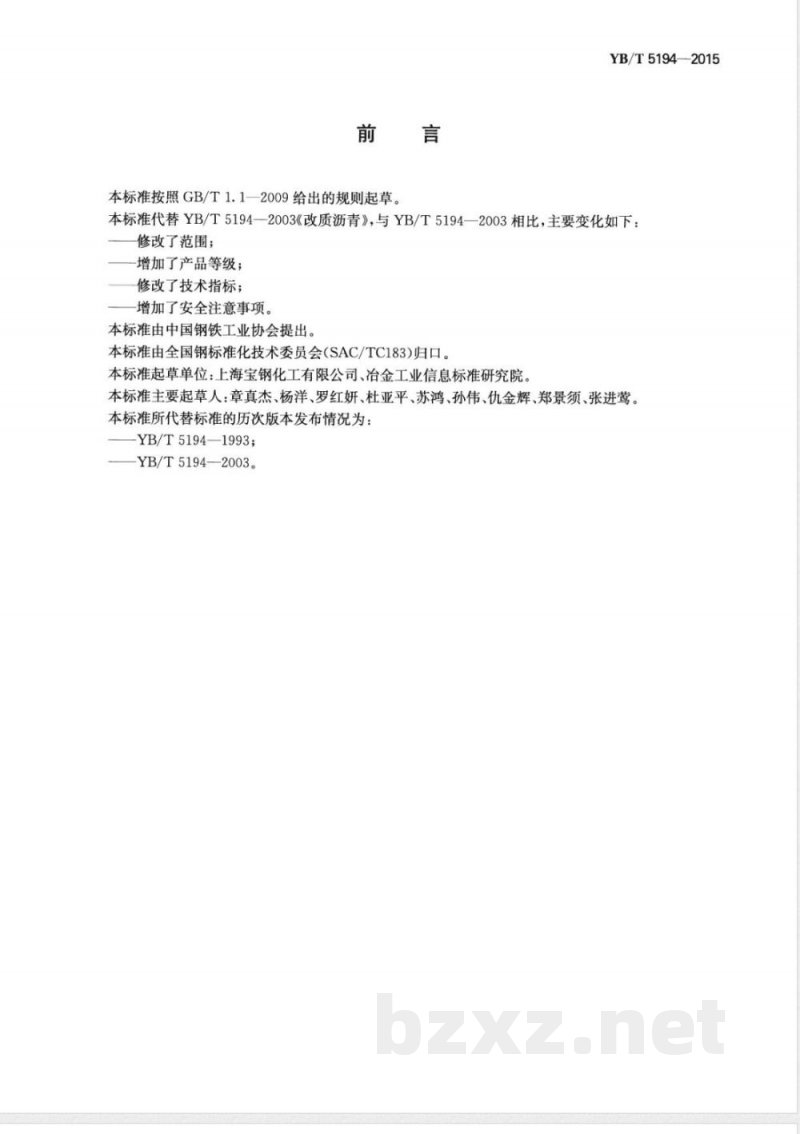

中华人民共和国黑色冶金行业标准 YB/T5194—2015 代替 YB/T5194—2003 改质沥青 Modified pitch 2015-07-14 发布 中华人民共和国工业和信息化部 2016-01-01 实施 前言 本标准按照 GB/T1.1—2009 起草，代替 YB/T5194—2003《改质沥青》。与旧标准相比，本标准主要变化包括：修改范围，增加产品等级，修改技术指标，增加安全注意事项。本标准由中国钢铁工业协会提出，全国钢标准化技术委员会（SAC/TC183）归口。起草单位为上海宝钢化工有限公司、冶金工业信息标准研究院，主要起草人：章真杰、杨洋、罗红妍、杜亚平、苏鸿、孙伟、仇金辉、郑景须、张进莺。所代替标准历次版本发布情况为 YB/T5194—1993、YB/T5194—2003。 1 范围 本标准规定了改质沥青的技术要求、试验方法、检验规则、包装、运输、贮存、质量证明书及安全注意事项。适用于煤焦油深度加工所制改质沥青，可作为制铝业及炭素行业生产用原料。 2 规范性引用文件 下列文件对本标准应用必不可少。注日期的引用文件，仅所注日期版本适用；未注日期的引用文件，其最新版本（包括所有修改单）适用： GB/T2000, GB/T2288, GB/T2291, GB/T2292, GB/T2293, GB/T2294, GB/T2295, GB/T6682, GB/T8170, GB/T8727。 3 技术要求 改质沥青技术要求应符合表1规定。水分、中间相含量仅作生产操作控制指标，不作为质量考核依据。需方对表1产品质量指标另有要求时，由供需双方协商确定。 表1 改质沥青主要技术指标 指标 | 特级 | 高温改质沥青一级 | 高温改质沥青三级 | 中温改质沥青 软化点(环球法)/℃ | 106~112 | 105~112 | 105~120 | 90~100 甲苯不溶物/% | 28~32 | 26~32 | 26~34 | 26~34 喹啉不溶物/% | 6~12 | 6~12 | 6~15 | 5~12 β树脂含量/% | 20 | 18 | 16 | 16 结焦值/% | 57 | 56 | 54 | 54 灰分/% | 0.25 | 0.30 | 0.30 | 0.30 水分/% | 1.5 | 4.0 | 5.0 | 5.0 钠离子含量/(mg/kg) | 150 | — | — | — 中间相(≥10μm)/(V/V%) | 0 | — | — | — 注：当稀释油仅为葱油时，闪点指标可不检测。 4 试验方法 4.1 软化点按 GB/T2294 测定。 4.2 甲苯不溶物按 GB/T2292 测定。 4.3 喹啉不溶物按 GB/T2293 测定。 4.4 水分按 GB/T2288 测定。 4.5 结焦值按 GB/T8727 测定。 4.6 灰分按 GB/T2295 测定。 4.7 β-树脂含量由甲苯不溶物含量与喹啉不溶物含量差值计算。 4.8 钠离子含量按附录A 测定。 4.9 中间相含量按附录B 测定。 5 检验规则 5.1 改质沥青质量检验和验收由供方质量监督检验部门进行，需方有权按标准进行验收。 5.2 试样采集按 GB/T2000，制备按 GB/T2291。 5.3 数值修约和判定按 GB/T8170。 5.4 若检验结果有一项指标不符合标准，则整批产品为不合格品。出现不合格项时，应重新取双倍样进行复检，复检合格则判为合格，否则为不合格品。 5.5 每500t为一检验批，不足500t为一批。 6 包装、运输、贮存和质量证明书 6.1 产品应装入洁净、干燥、底部铺油毡纸的车箱或适当包装，如以液体方式运输，应装入洁净、干燥的槽车或油船，铅封发货。 6.2 每批出厂产品附有质量证明书，内容包括：供方名称、产品名称、标准号、批号、等级、净重、发货日期及各项检验结果。 6.3 固体状态改质沥青运输和贮存应隔绝火种、远离热源。
