YB/T 033-2012
基本信息
标准号： YB/T 033-2012
中文名称：煤沥青筑路油 粘度的测定
标准类别：其他行业标准
英文名称：Coal tar pitch for road
标准状态：现行
发布日期：2012-05-24
实施日期：2012-11-01
出版语种：简体中文
下载格式：.pdf .zip
标准分类号
标准ICS号：化工技术>>化工产品>>71.100.01化工产品综合
中标分类号：化工>>有机化工原料>>G18煤焦油加工产品
关联标准
替代情况：替代YB/T 033-1992
出版信息
出版社：中国标准出版社
标准价格：0.0
出版日期：2012-11-01
相关单位信息
起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院
归口单位：全国钢标准化技术委员会
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了煤沥青筑路油粘度测定的原理、仪器、分析步骤、精密度。
本标准适用于高温煤焦油经蒸馏所得沥青与稀释油配制的煤沥青筑路油的粘度测定。
标准图片预览
标准内容

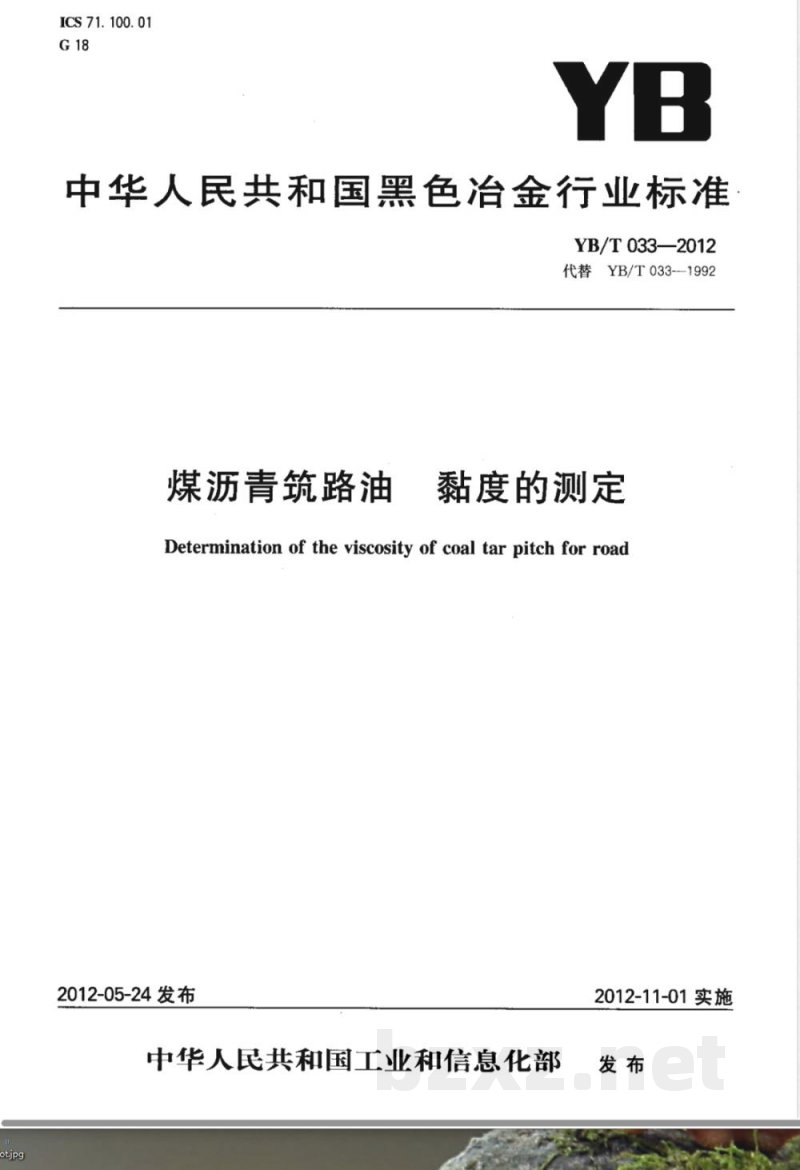

ICS 71. 100. 01
中华人民共和国黑色冶金行业标准YB/T033—2012
代替YB/T033-1992
煤沥青筑路油
黏度的测定
Determination of the viscosity of coal tar pitch for road2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施

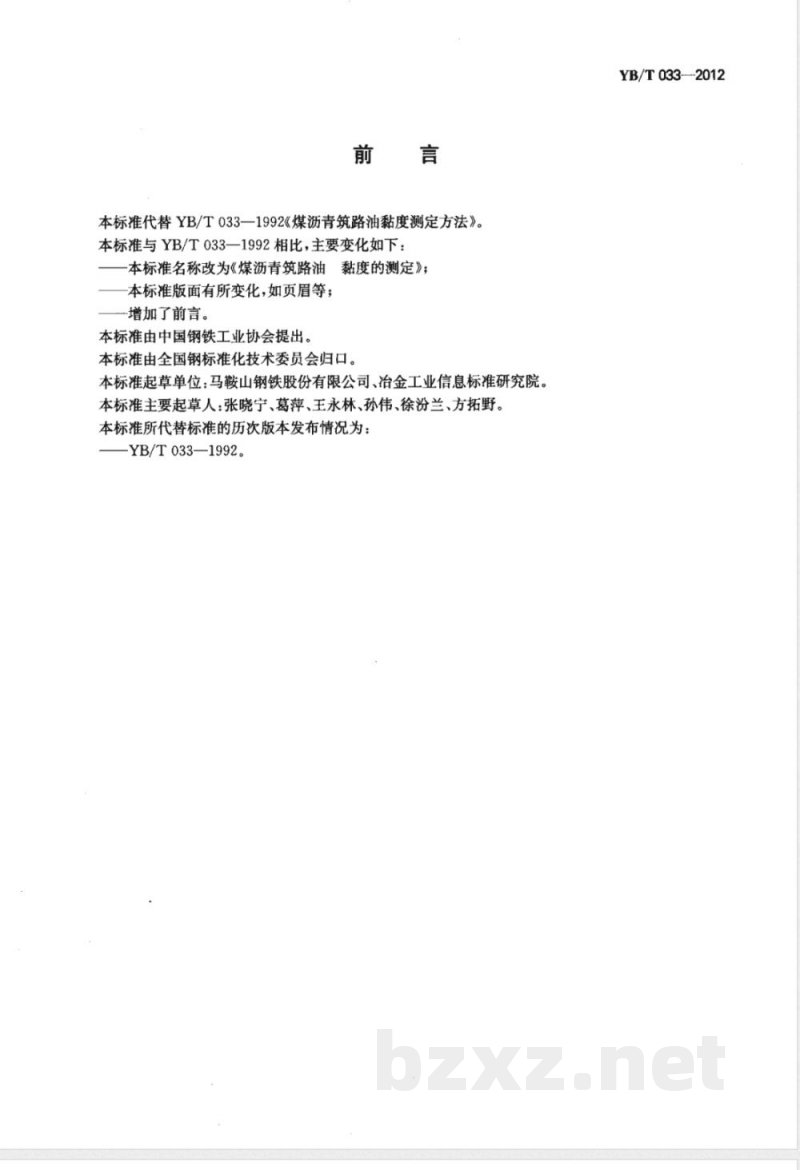

本标准代替YB/T033一1992《煤沥青筑路油黏度测定方法》。本标准与YB/T033一1992相比，主要变化如下：本标准名称改为《煤沥青筑路油黏度的测定》；本标准版面有所变化，如页眉等；-增加了前言。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院。本标准主要起草人：张晓宁、葛萍、王永林、孙伟、徐汾兰、方拓野。本标准所代替标准的历次版本发布情况为：-YB/T033—1992。
YB/T033-—2012

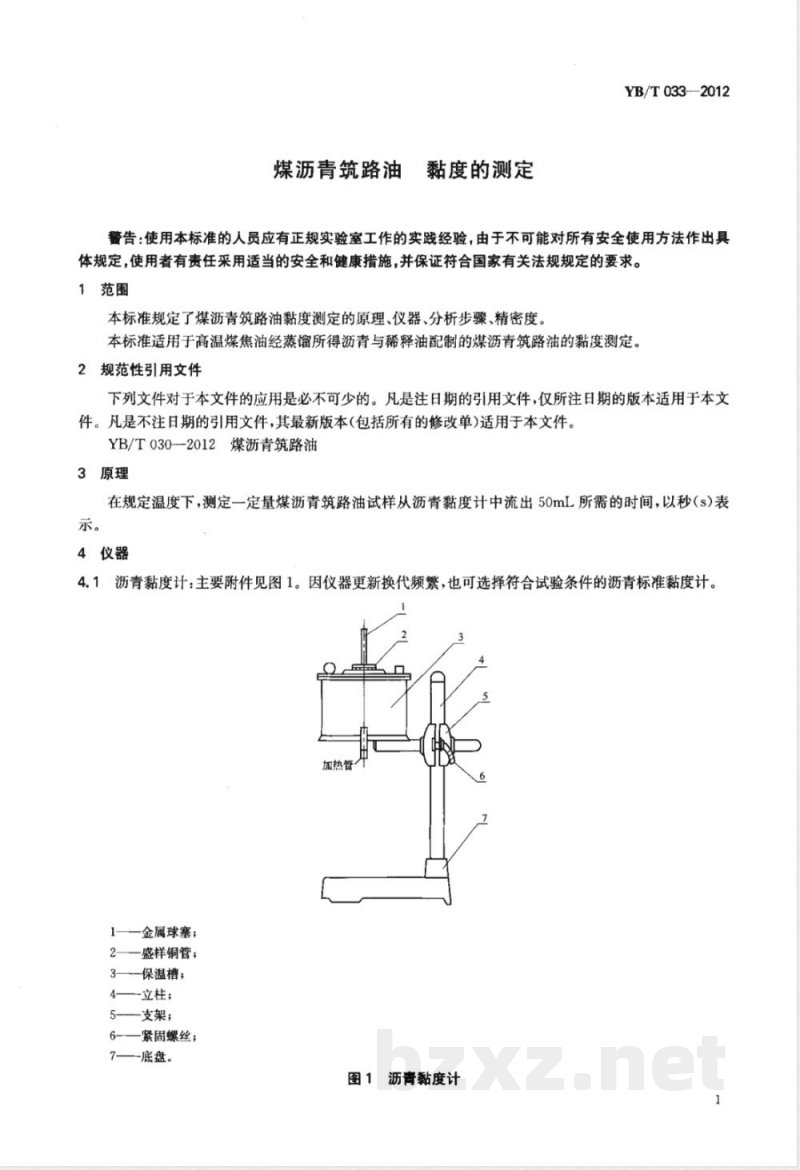

煤沥青筑路油黏度的测定bzxZ.net
YB/T033—2012
警告：使用本标准的人员应有正规实验室工作的实践经验，由于不可能对所有安全使用方法作出具体规定，使用者有责任采用适当的安全和健康措施，并保证符合国家有关法规规定的要求。1范围
本标准规定了煤沥青筑路油黏度测定的原理、仪器、分析步骤、精密度。本标准适用于高温煤焦油经蒸馅所得沥青与稀释油配制的煤沥青筑路油的黏度测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。YB/T030-2012煤沥青筑路油
3原理
在规定温度下，测定一定量煤沥青筑路油试样从沥青黏度计中流出50mL所需的时间，以秒（s)表示。
4仪器
4.1沥青黏度计：主要附件见图1。因仪器更新换代频繁，也可选择符合试验条件的沥青标准黏度计。加热
一金属球塞；
一盛样铜管；
3—-保温槽；
4——立柱；
5-—支架；
6——紧固螺丝；
一底盘。
图1沥青黏度计
YB/T033—2012

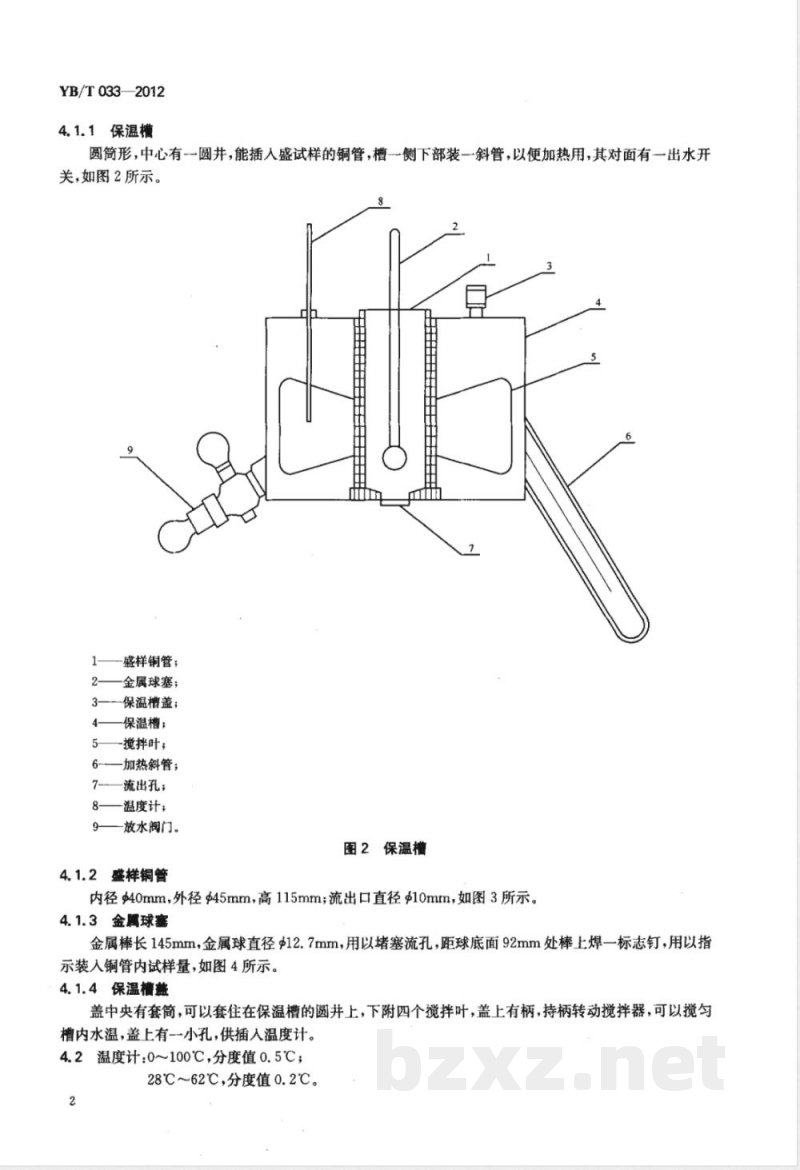

4.1.1保温槽
圆筒形，中心有一圆井，能插入盛试样的铜管，槽一侧下部装一斜管，以便加热用，其对面有一出水开关，如图2所示。
盛样铜管：
金属球塞；
-保温槽盖；
保温槽；
一搅拌叶，
6-—加热斜管；
7—流出孔，
一温度计：
一放水阀门。
图2保温槽
4.1.2盛样铜管
内径40mm，外径45mm，高115mm；流出口直径10mm，如图3所示。4.1.3金属球塞
金属棒长145mm，金属球直径$12.7mm，用以堵塞流孔，距球底面92mm处棒上焊一标志钉，用以指示装人铜管内试样量，如图4所示。4.1.4保温槽盖
盖中央有套筒，可以套住在保温槽的圆并上，下附四个搅拌叶，盖上有柄，持柄转动搅拌器，可以搅匀槽内水温，盖上有一小孔，供插人温度计。4.2温度计：0～100℃，分度值0.5℃；28℃～62℃，分度值0.2℃。
045-885
$10±0.022

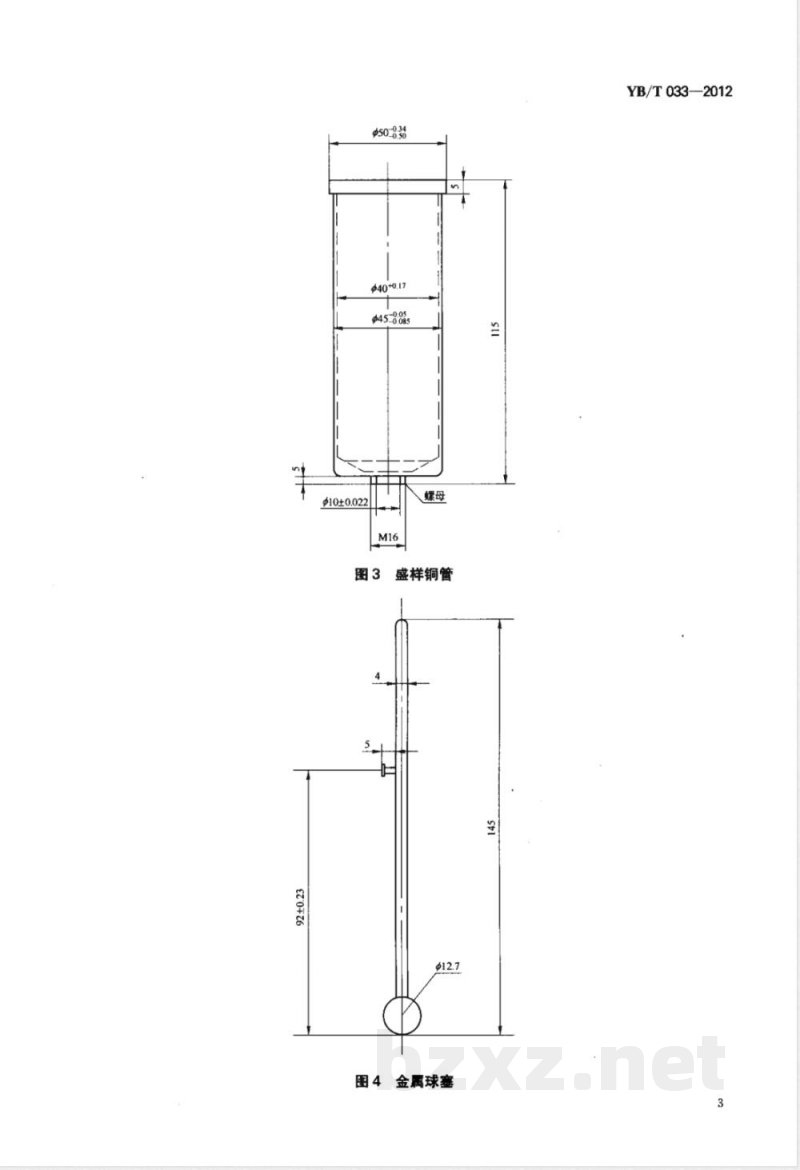

图3盛样铜管
图4金属球塞
YB/T033-—2012
YB/T 033—2012
4.3量筒：100mL，分度值0.1mL；校正点30mL、80mL处。4.4秒表。
4.5肥皂水或矿物油。
5分析步骤
5.1试样制备按YB/T030—2012中5.3条规定进行。5.2将盛样的铜管用甲苯洗涤、干燥，装入保温槽中，流出孔用金属球塞塞紧。5.3将保温槽装在可以调节高低的立柱支架上，如图1所示。槽内注人水，用煤气灯或酒精灯加热斜管，搅拌均匀，保持水温在t士0.5℃之间。5.4将试样冷却至合适温度，搅拌均匀，注入盛样铜管；注人试样深度以液体到金属球塞垂直时棒上的标志钉为准。
5.5在出口管下，放置盛有25mL肥皂水或矿物油的量筒，用温度计搅拌铜管内的试样，当温度稳定在t士0.2℃时，取出温度计，迅速提起金属球塞，借标志钉悬挂铜管边上。当量筒内液体升至30mL处时，启动秒表；当量简内液面升至80mL处时，按停秒表，记录时间。该值即为试样的黏度，计为Cl°。注：C!°中10为流出口内径，t为试样流出温度。6精密度
重复性r：测定值不大于40s时，r不大于2s；测定值大于40s时，不大于测定结果的5%。4
BZ002103688
中华人民共和国黑色冶金
行业标准
煤沥青筑路油黏度的测定
YB/T033—2012
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16
印张0.75
5字数14千字
2012年9月第一版
2012年9月第一次印刷
统一书号：155024·415
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国黑色冶金行业标准YB/T033—2012
代替YB/T033-1992
煤沥青筑路油
黏度的测定
Determination of the viscosity of coal tar pitch for road2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施
本标准代替YB/T033一1992《煤沥青筑路油黏度测定方法》。本标准与YB/T033一1992相比，主要变化如下：本标准名称改为《煤沥青筑路油黏度的测定》；本标准版面有所变化，如页眉等；-增加了前言。
本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院。本标准主要起草人：张晓宁、葛萍、王永林、孙伟、徐汾兰、方拓野。本标准所代替标准的历次版本发布情况为：-YB/T033—1992。
YB/T033-—2012
煤沥青筑路油黏度的测定bzxZ.net
YB/T033—2012
警告：使用本标准的人员应有正规实验室工作的实践经验，由于不可能对所有安全使用方法作出具体规定，使用者有责任采用适当的安全和健康措施，并保证符合国家有关法规规定的要求。1范围
本标准规定了煤沥青筑路油黏度测定的原理、仪器、分析步骤、精密度。本标准适用于高温煤焦油经蒸馅所得沥青与稀释油配制的煤沥青筑路油的黏度测定。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。YB/T030-2012煤沥青筑路油
3原理
在规定温度下，测定一定量煤沥青筑路油试样从沥青黏度计中流出50mL所需的时间，以秒（s)表示。
4仪器
4.1沥青黏度计：主要附件见图1。因仪器更新换代频繁，也可选择符合试验条件的沥青标准黏度计。加热
一金属球塞；
一盛样铜管；
3—-保温槽；
4——立柱；
5-—支架；
6——紧固螺丝；
一底盘。
图1沥青黏度计
YB/T033—2012
4.1.1保温槽
圆筒形，中心有一圆井，能插入盛试样的铜管，槽一侧下部装一斜管，以便加热用，其对面有一出水开关，如图2所示。
盛样铜管：
金属球塞；
-保温槽盖；
保温槽；
一搅拌叶，
6-—加热斜管；
7—流出孔，
一温度计：
一放水阀门。
图2保温槽
4.1.2盛样铜管
内径40mm，外径45mm，高115mm；流出口直径10mm，如图3所示。4.1.3金属球塞
金属棒长145mm，金属球直径$12.7mm，用以堵塞流孔，距球底面92mm处棒上焊一标志钉，用以指示装人铜管内试样量，如图4所示。4.1.4保温槽盖
盖中央有套筒，可以套住在保温槽的圆并上，下附四个搅拌叶，盖上有柄，持柄转动搅拌器，可以搅匀槽内水温，盖上有一小孔，供插人温度计。4.2温度计：0～100℃，分度值0.5℃；28℃～62℃，分度值0.2℃。
045-885
$10±0.022
图3盛样铜管
图4金属球塞
YB/T033-—2012
YB/T 033—2012
4.3量筒：100mL，分度值0.1mL；校正点30mL、80mL处。4.4秒表。
4.5肥皂水或矿物油。
5分析步骤
5.1试样制备按YB/T030—2012中5.3条规定进行。5.2将盛样的铜管用甲苯洗涤、干燥，装入保温槽中，流出孔用金属球塞塞紧。5.3将保温槽装在可以调节高低的立柱支架上，如图1所示。槽内注人水，用煤气灯或酒精灯加热斜管，搅拌均匀，保持水温在t士0.5℃之间。5.4将试样冷却至合适温度，搅拌均匀，注入盛样铜管；注人试样深度以液体到金属球塞垂直时棒上的标志钉为准。
5.5在出口管下，放置盛有25mL肥皂水或矿物油的量筒，用温度计搅拌铜管内的试样，当温度稳定在t士0.2℃时，取出温度计，迅速提起金属球塞，借标志钉悬挂铜管边上。当量筒内液体升至30mL处时，启动秒表；当量简内液面升至80mL处时，按停秒表，记录时间。该值即为试样的黏度，计为Cl°。注：C!°中10为流出口内径，t为试样流出温度。6精密度
重复性r：测定值不大于40s时，r不大于2s；测定值大于40s时，不大于测定结果的5%。4
BZ002103688
中华人民共和国黑色冶金
行业标准
煤沥青筑路油黏度的测定
YB/T033—2012
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印刷各地新华书店经销
开本880×12301/16
印张0.75
5字数14千字
2012年9月第一版
2012年9月第一次印刷
统一书号：155024·415
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
