本标准规定了高炉鼓风机机前冷冻脱湿的相关工艺技术，统一了脱湿系统制冷量的计算方法、脱湿系统的设备配置等。规定了基本的脱湿系统设备配置，规定了脱湿风量、系统制冷量、脱湿量及系统能源介质消耗量的确定原则和方法等。 本标准适用于钢铁企业高炉脱湿系统的设计和选型。

ICS 77_010
中华人民共和国黑色冶金行业标准YB/T4269—2012
高炉鼓风机机前冷冻脱湿工艺规范Specification of the freezing dehumidification before blast furnance blower2012-05-24 发布
中华人民共和国工业和信息化部2012-11-01实施

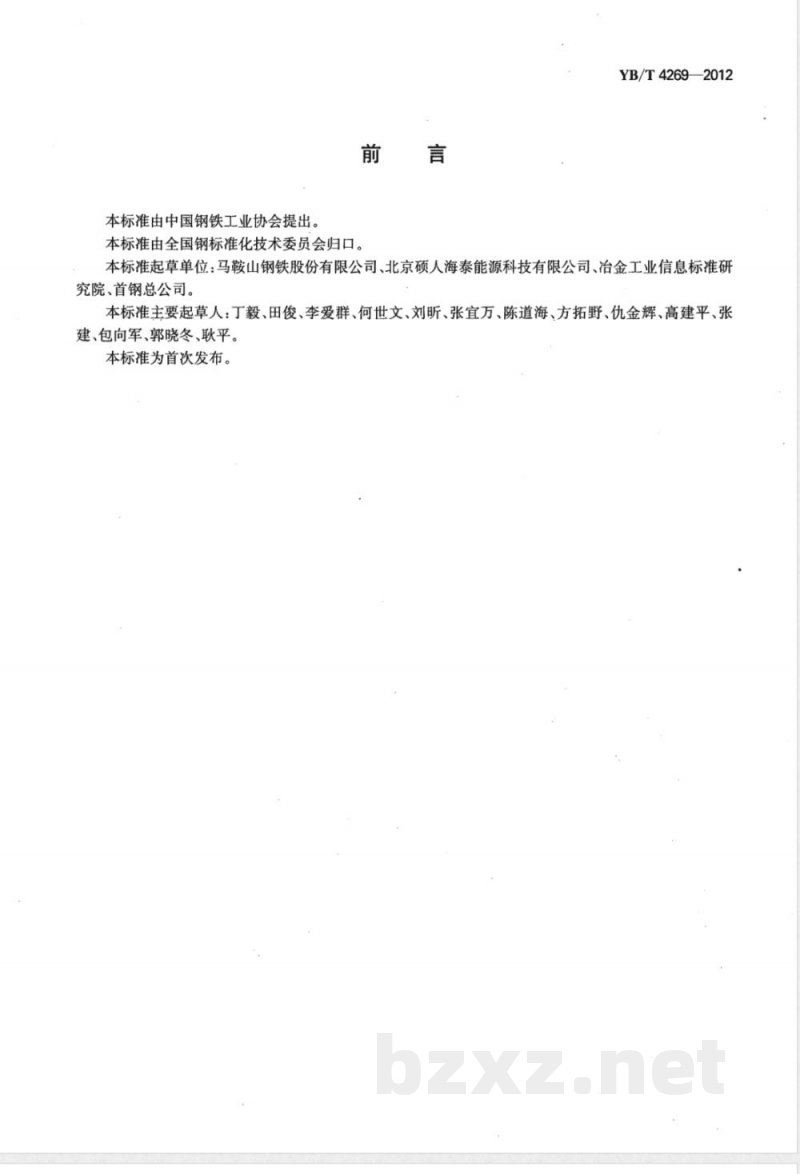

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。YB/T4269—2012
本标准起草单位：马鞍山钢铁股份有限公司、北京硕人海泰能源科技有限公司、冶金工业信息标准研究院、首钢总公司。
本标准主要起草人：丁毅、田俊、李爱群、何世文、刘昕、张宜万、陈道海、方拓野、仇金辉、高建平、张建、包向军、郭晓冬、耿平。
本标准为首次发布。

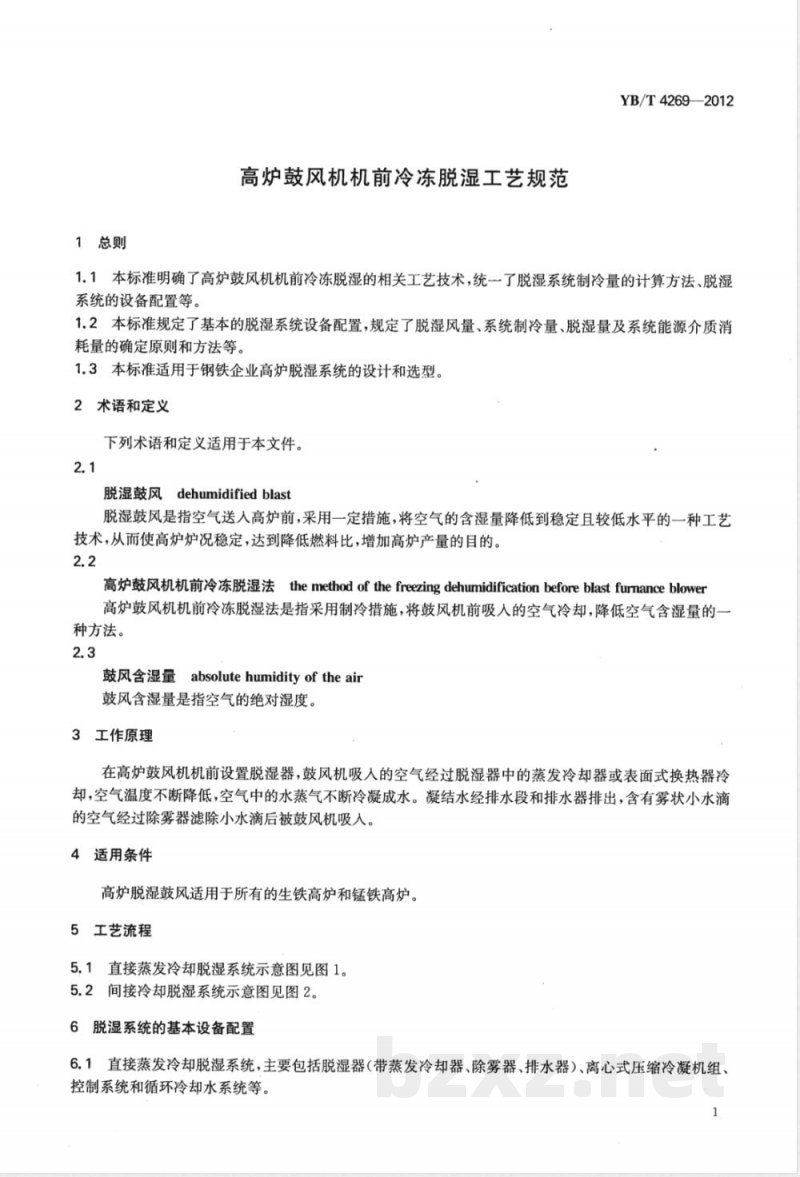

1总则
高炉鼓风机机前冷冻脱湿工艺规范YB/T4269—2012
1.1本标准明确了高炉鼓风机机前冷冻脱湿的相关工艺技术，统一了脱湿系统制冷量的计算方法、脱湿系统的设备配置等。
1.2本标准规定了基本的脱湿系统设备配置，规定了脱湿风量、系统制冷量、脱湿量及系统能源介质消耗量的确定原则和方法等。
1.3本标准适用于钢铁企业高炉脱湿系统的设计和选型。2术语和定义
下列术语和定义适用于本文件。2.1
脱湿鼓风dehumidifiedblast
脱湿鼓风是指空气送入高炉前，采用一定措施，将空气的含湿量降低到稳定且较低水平的一种工艺技术，从而使高炉炉况稳定，达到降低燃料比，增加高炉产量的目的。2.2
高炉鼓风机机前冷冻脱湿法the method of the freezingdehumidification beforeblast furmance blower高炉鼓风机机前冷冻脱湿法是指采用制冷措施，将鼓风机前吸入的空气冷却，降低空气含湿量的一种方法。
鼓风含湿量absolutehumidityoftheair鼓风含湿量是指空气的绝对湿度。3工作原理
在高炉鼓风机机前设置脱湿器，鼓风机吸入的空气经过脱湿器中的蒸发冷却器或表面式换热器冷却，空气温度不断降低，空气中的水蒸气不断冷凝成水。凝结水经排水段和排水器排出，含有雾状小水滴的空气经过除雾器滤除小水滴后被鼓风机吸入。4适用条件
高炉脱湿鼓风适用于所有的生铁高炉和锰铁高炉。5工艺流程

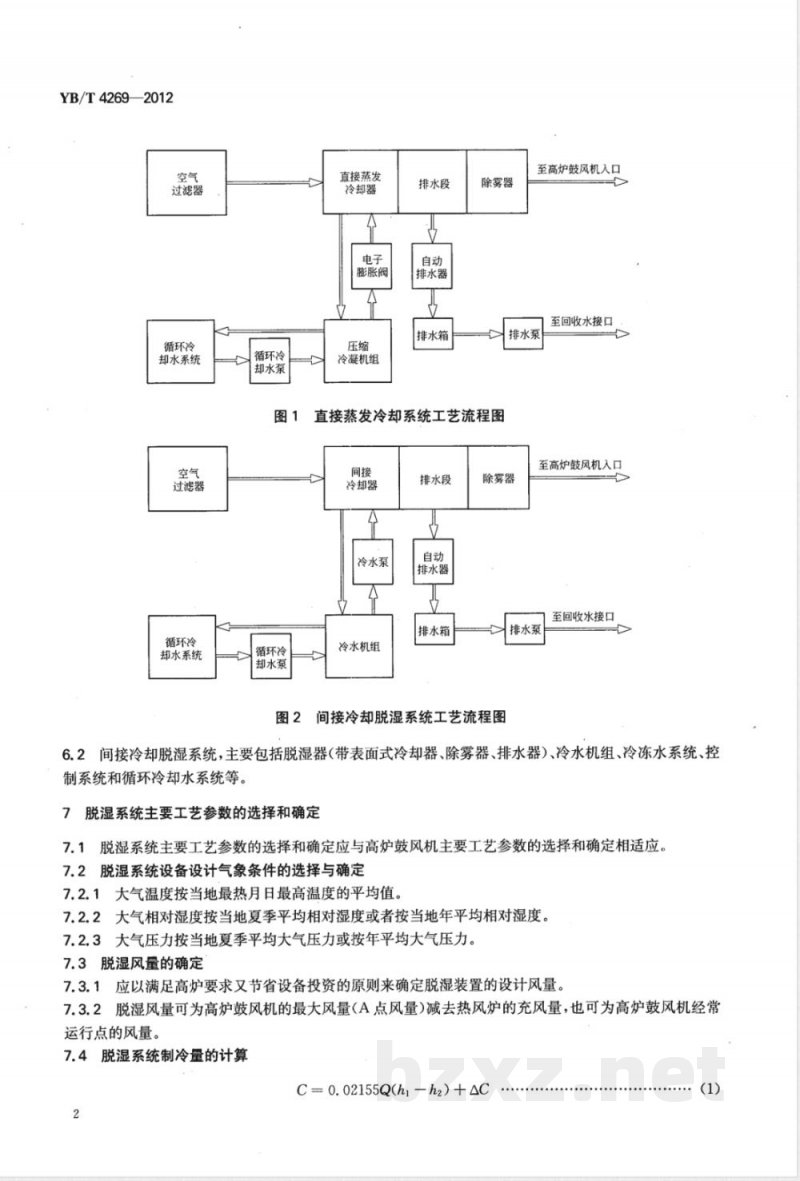

5.1直接蒸发冷却脱湿系统示意图见图1。5.2间接冷却脱湿系统示意图见图2。6脱湿系统的基本设备配置
6.1直接蒸发冷却脱湿系统，主要包括脱湿器（带蒸发冷却器、除雾器、排水器）、离心式压缩冷凝机组、控制系统和循环冷却水系统等。1
YB/T 4269—2012
过滤器
循环冷
却水系统
过滤器
循环冷
却水系统
循环冷
却水泵
循环冷
却水泵
直接蒸发
冷却器
膨胀阀
冷凝机组
排水段
排水器
排水箱
除雾器
至高炉鼓风机入口
至回收水接口
非水泵
直接蒸发冷却系统工艺流程图
冷却器
冷水泵
冷水机组
排水段
排水器
排水箱
除雾器
至高炉鼓风机入口
排水泵
图2间接冷却脱湿系统工艺流程图至回收水接口
6.2间接冷却脱湿系统，主要包括脱湿器（带表面式冷却器、除雾器、排水器）、冷水机组、冷冻水系统、控制系统和循环冷却水系统等。
7脱湿系统主要工艺参数的选择和确定7.1脱湿系统主要工艺参数的选择和确定应与高炉鼓风机主要工艺参数的选择和确定相适应。7.2脱湿系统设备设计气象条件的选择与确定7.2.1大气温度按当地最热月日最高温度的平均值。7.2.2大气相对湿度按当地夏季平均相对湿度或者按当地年平均相对湿度7.2.3大气压力按当地夏季平均大气压力或按年平均大气压力。7.3脱湿风量的确定
7.3.1应以满足高炉要求又节省设备投资的原则来确定脱湿装置的设计风量。7.3.2脱湿风量可为高炉鼓风机的最大风量（A点风量）减去热风炉的充风量，也可为高炉鼓风机经常运行点的风量。www.bzxz.net
7.4脱湿系统制冷量的计算
C=0.02155Q(hl—h2)+△C

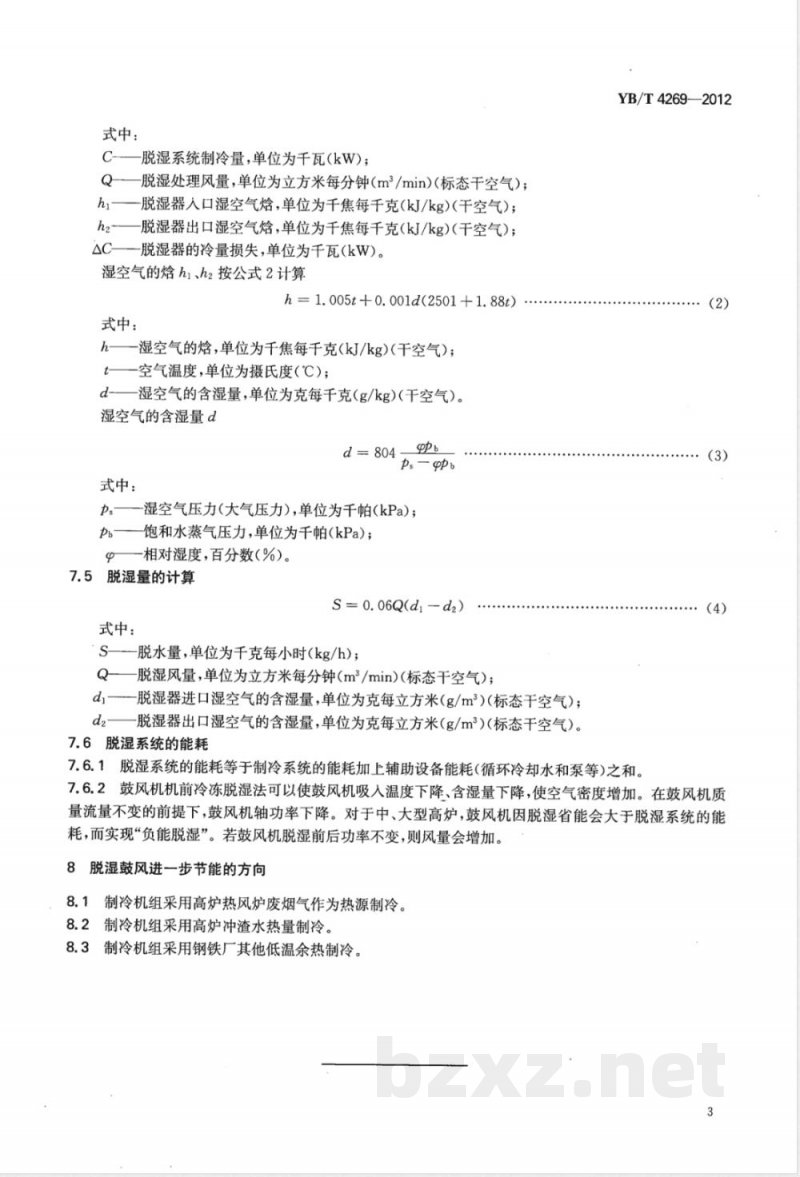

式中：
C-—脱湿系统制冷量，单位为干瓦(kW)；Q—脱湿处理风量，单位为立方米每分钟(m2/min)(标态干空气)；h1——脱湿器人口湿空气恰，单位为千焦每千克(kJ/kg)(干空气)；h2—脱湿器出口湿空气恰，单位为千焦每千克（kJ/kg)（干空气）；△C一脱湿器的冷量损失，单位为千瓦(kW)。湿空气的恰h1、h2按公式2计算
h=1.005t+0.001d(2501+1.88t)
式中：
h——湿空气的焰，单位为千焦每千克(kJ/kg)（干空气）；t—空气温度，单位为摄氏度(℃)；d-—湿空气的含湿量，单位为克每千克（g/kg)（干空气）。湿空气的含湿量d
d= 804-
式中：
ps——湿空气压力(大气压力),单位为千帕(kPa)；p——饱和水蒸气压力,单位为千帕(kPa)；一相对湿度，百分数(%)。
7.5脱湿量的计算
S = 0. 06Q(dj - d2)
式中：
S——脱水量，单位为千克每小时(kg/h)；Q-脱湿风量，单位为立方米每分钟(m\/min)(标态干空气）；di—.脱湿器进口湿空气的含湿量，单位为克每立方米(g/m2)(标态干空气）；一脱湿器出口湿空气的含湿量，单位为克每立方米（g/m）（标态干空气）。d
7.6脱湿系统的能耗
YB/T4269—2012
7.6.1脱湿系统的能耗等于制冷系统的能耗加上辅助设备能耗(循环冷却水和泵等)之和。7.6.2鼓风机机前冷冻脱湿法可以使鼓风机吸人温度下降、含湿量下降，使空气密度增加。在鼓风机质量流量不变的前提下，鼓风机轴功率下降。对于中、大型高炉，鼓风机因脱湿省能会大于脱湿系统的能耗，而实现“负能脱湿”。若鼓风机脱湿前后功率不变，则风量会增加。8脱湿鼓风进一步节能的方向
8.1制冷机组采用高炉热风炉废烟气作为热源制冷。8.2制冷机组采用高炉冲渣水热量制冷。8.3制冷机组采用钢铁厂其他低温余热制冷。3
