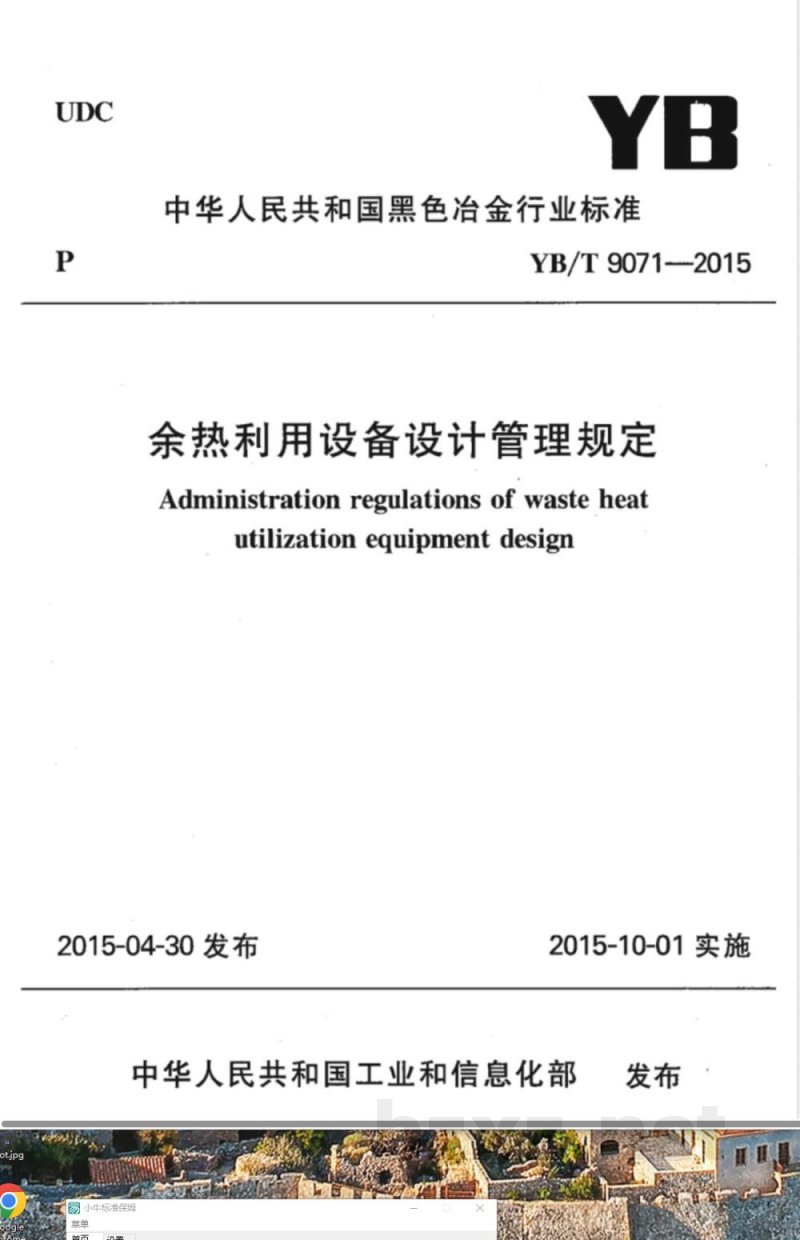

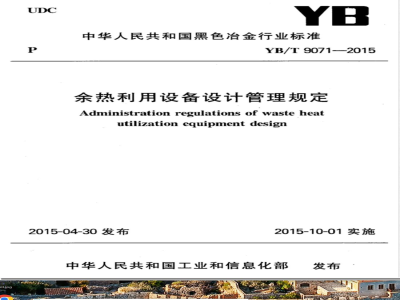

中华人民共和国黑色冶金行业标准YB/T9071—-2015
余热利用设备设计管理规定
Administration regulations of waste heatutilizationequipmentdesign
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布

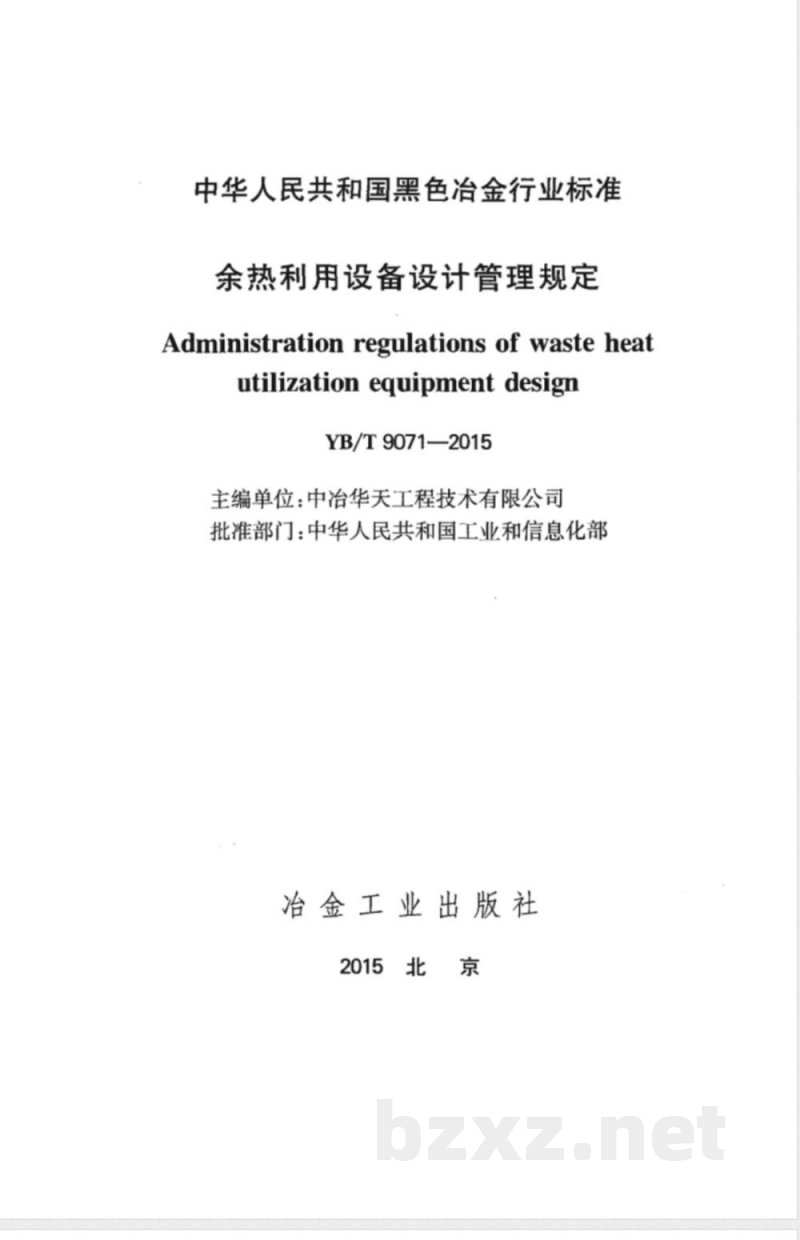

中华人民共和国黑色冶金行业标准余热利用设备设计管理规定
Administration regulations of waste heatutilization equipment designYB/T9071—2015
主编单位：中冶华天工程技术有限公司批准部门：中华人民共和国工业和信息化部治金工业出版社
2015北京

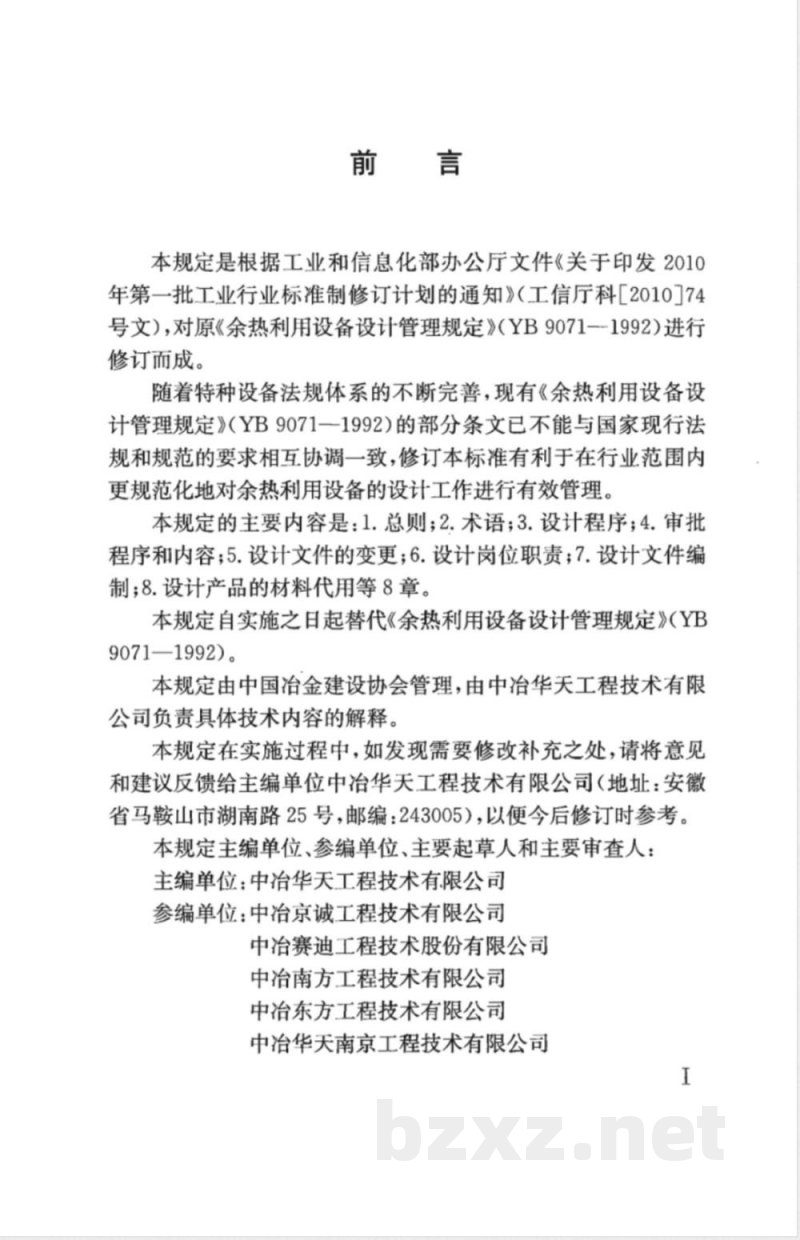

本规定是根据工业和信息化部办公厅文件《关于印发2010年第一批工业行业标准制修订计划的通知》（工信厅科[2010]74号文），对原《余热利用设备设计管理规定》（YB9071--1992）进行修订而成。
随着特种设备法规体系的不断完善，现有《余热利用设备设计管理规定》（YB9071一1992）的部分条文已不能与国家现行法规和规范的要求相互协调一致，修订本标准有利于在行业范围内更规范化地对余热利用设备的设计工作进行有效管理。本规定的主要内容是：1.总则；2.术语；3.设计程序；4.审批程序和内容；5.设计文件的变更；6.设计岗位职责；7.设计文件编制；8.设计产品的材料代用等8章。本规定自实施之日起替代《余热利用设备设计管理规定》（YB9071—1992)。wwW.bzxz.Net
本规定由中国冶金建设协会管理，由中冶华天工程技术有限公司负责具体技术内容的解释。本规定在实施过程中，如发现需要修改补充之处，请将意见和建议反馈给主编单位中冶华天工程技术有限公司（地址：安徽省马鞍山市湖南路25号，邮编：243005），以便今后修订时参考。本规定主编单位、参编单位、主要起草人和主要审查人：主编单位：中冶华天工程技术有限公司参编单位：中治京诚工程技术有限公司中冶赛迪工程技术股份有限公司中冶南方工程技术有限公司
中冶东方工程技术有限公司
中冶华天南京工程技术有限公司I
江阴海陆冶金设备制造有限公司江联重工股份有限公司

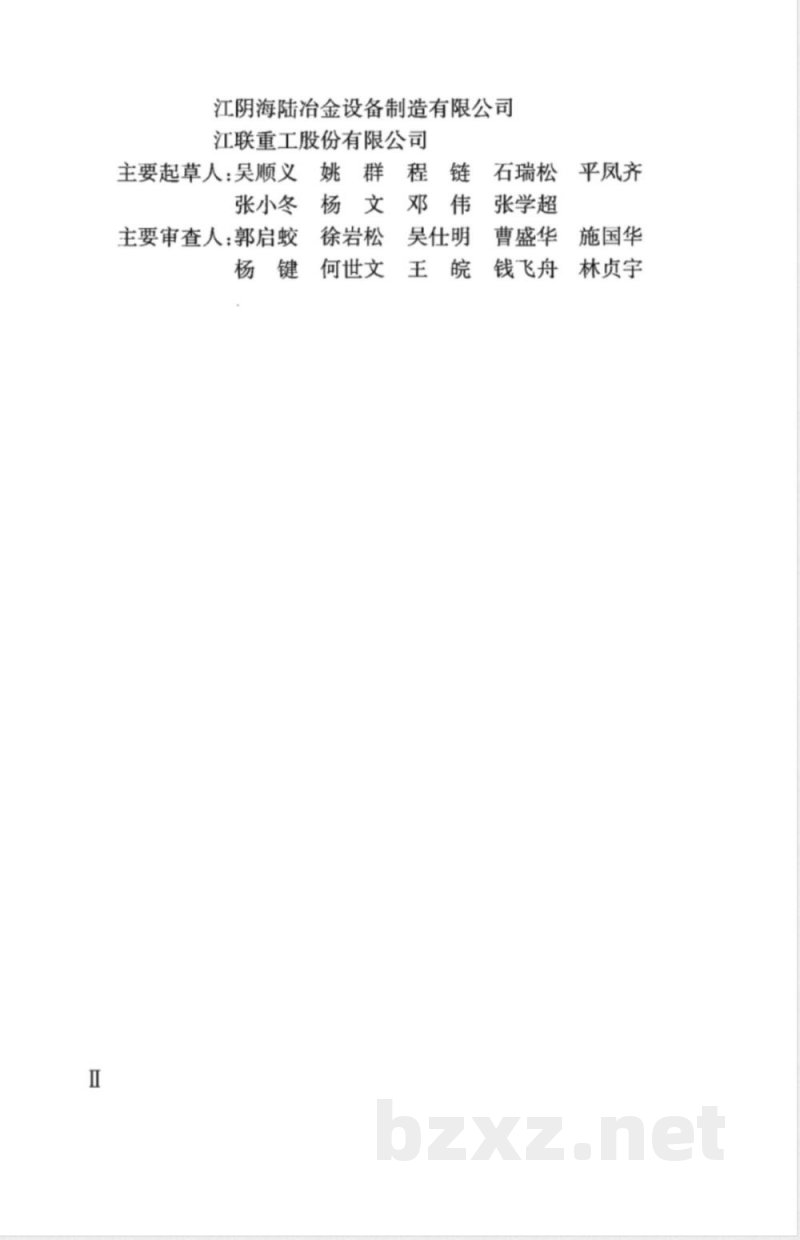

主要起草人：吴顺义姚群程链石瑞松平凤齐
张小冬
主要审查人：郭启蛟
杨文邓伟张学超
徐岩松吴仕明曹盛华
施国华
何世文王皖钱飞舟林贞宇

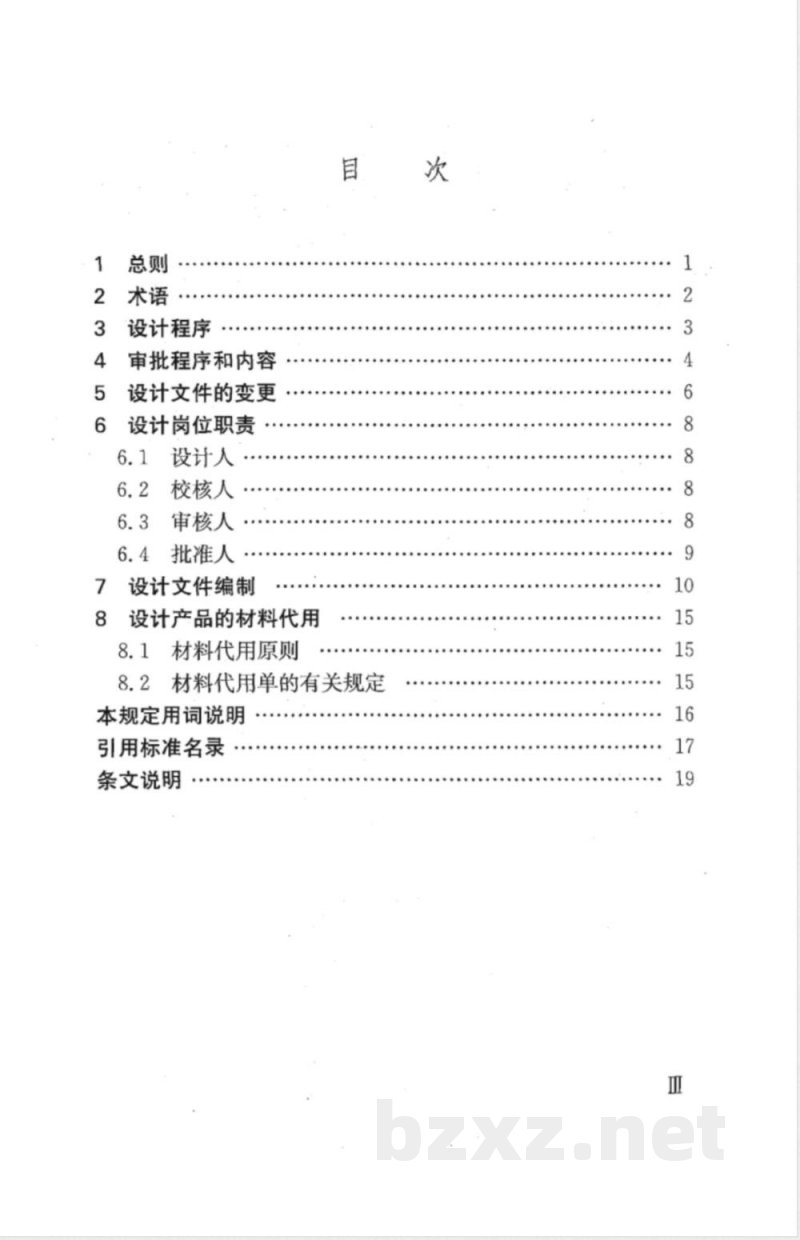

设计程序
审批程序和内容
设计文件的变更
设计岗位职责
设计人
校核人
审核人
批准人
设计文件编制
设计产品的材料代用
8.1材料代用原则
8.2材料代用单的有关规定
本规定用词说明
引用标准名录
条文说明
Generalprovisions
Designprocess
Contents
Approvalprocessandcontent
Modifythedesigndocuments
Design responsibilities
Designer
Checking people
Reviewer
6.4Approver
Designdocumentation
Substitutematerials in product design8
8.1 Material substitution principle8. 2 The relevant provisions of materialsubstitution list
Thewording of theprovisions describedReferencestandardlist
Clause explanation ..
1总则
1.0.1根据工业和信息化部（工信厅科「201074号文）“关于印发2010年第一批工业行业标准制修订计划的通知”要求制定本规定。
1.0.2本规定适用于钢铁行业设计单位承担余热利用设备设计的管理。
1.0.3利用余热产生蒸汽或热水的余热利用设备，应根据产品特点，依据锅炉的相关安全技术规范和标准进行设计。余热利用设备设计采用锅炉行业标准和标准零部件。1.0.4凡是在中华人民共和国境内使用《特种设备安全监察条例》规定范围内的余热利用设备，其设计文件在制造前应经有关鉴定机构进行设计文件鉴定。
1.0.5设计采用的标准，在不影响安全、质量的前提下，可以采用该承制单位的厂用标准，但其安全技术应不低于《锅炉安全技术监察规程》的规定。
1.0.6余热利用设备设计管理除应遵守本规定外，还应符合国家其他相关的标准规范。
2术语
2.0.1余热利用设备wasteheatutilizationequipment受国家质量监督检验检疫总局监察和管理的水容量不小于30L的以水为介质的且划属锅炉范畴的各类利用余热产生蒸汽或产生承压热水的设备。
2.0.2鉴定机构accreditationbodies由国家质量监督检验检疫总局核准的机构，承担锅炉产品设计文件的鉴定工作。
2.0.3产品设计文件productdesigndocuments用于制造余热利用设备所需的设计文件，包括提供给鉴定机构用于鉴定审查的锅炉设计文件。2.0.4余热源wasteheatsource
炉窑等设备排出的炽热烟气(或工艺气)。2
3设计程序
3.0.1余热利用设备设计应有业主的委托。设计余热利用设备必须了解余热源的生产工艺，掌握进人余热利用设备的烟气量、烟气温度、烟气成分、烟尘浓度、粒度等规律，并确定合适的余热利用设备型式和参数以及相关的总体布置等。3.0.2余热利用设备设计程序一般可以分为基本设计和详细设计两个阶段。
3.0.3.基本设计主要确定余热利用设备的总体布置，主要结构尺寸、基本技术参数。
3.0.4详细设计提供生产和装配所需的全部图样，制订产品的技术条件，以及编制必要的技术文件。3
4审批程序和内容
在基本设计、详细设计完成后，宜组织设计审查。4.0.2
详细设计的图样和技术文件，设计单位内部履行校审签署程序，见表4.0.2。
表4.0.2余热利用设备设计文件校审签署表序号
方案总图和说明书
热力计算书
受压元件强度计算书，安
全阀排放能力计算书，水动
力计算，烟、风阻力计算等各
类计算书
汽水系统图，热膨胀系统
基础图、砌砖图、安装图
部（组）件总图、零件图
产品总清单及各类清单
设计说明书，安装使用说
图样及技术文件“设计修
改通知单”
注：表中校核、审核、批准等阶段名称可由设计单位设定。审核
设备详细设计文件完成后，由具备相应锅炉制造资质的单位提交国家质检总局核准的鉴定机构鉴定，设计文件鉴定包含安全性能鉴定和节能审查两部分。4
4.0.4余热利用设备安全性能鉴定送审文件和范围应符合《锅炉设计文件鉴定管理规则》TSGG1001的规定1
申请安全性能鉴定的设计文件目录：1）
余热利用设备总图（或组件装配图）：2)
主要受压部件图；
受压元件强度计算书；
安全阀排汽能力计算书：
设计说明书；
其他与设备安全有关的设计资料。设计文件鉴定范围为：
本体承压部分（包括拉撑等）：2）设备范围内的管道按介质流动方向，自给水管路调节阀阀前的截止阀起到主汽阀止，排污管路到排污阀止：3）安全附件、仪表；
4）本体烟道以及平台、步道、扶梯等涉及安全性能的内容。4.0.5余热利用设备设计文件节能审查重点应符合《锅炉节能技术监督管理规程》TSGGO002和《锅炉设计文件节能审查办法》规定，如下：
1）设计文件方面主要包括：设计说明书、安装使用说明书、设计图样、热力计算书、介质流动阻力计算书：2）结构方面主要包括：炉膛结构、燃烧系统、受热面、检查（修)门孔）、炉墙、省煤器、空气预热器；3）监测计量仪表方面主要包括：计量、检测、控制仪表；能效测试和控制计量孔（点）；
4）辅机方面主要包括：鼓风机（一次、二次鼓风机）、引风机、给水泵、循环泵和蒸汽泵、水处理系统等。5
