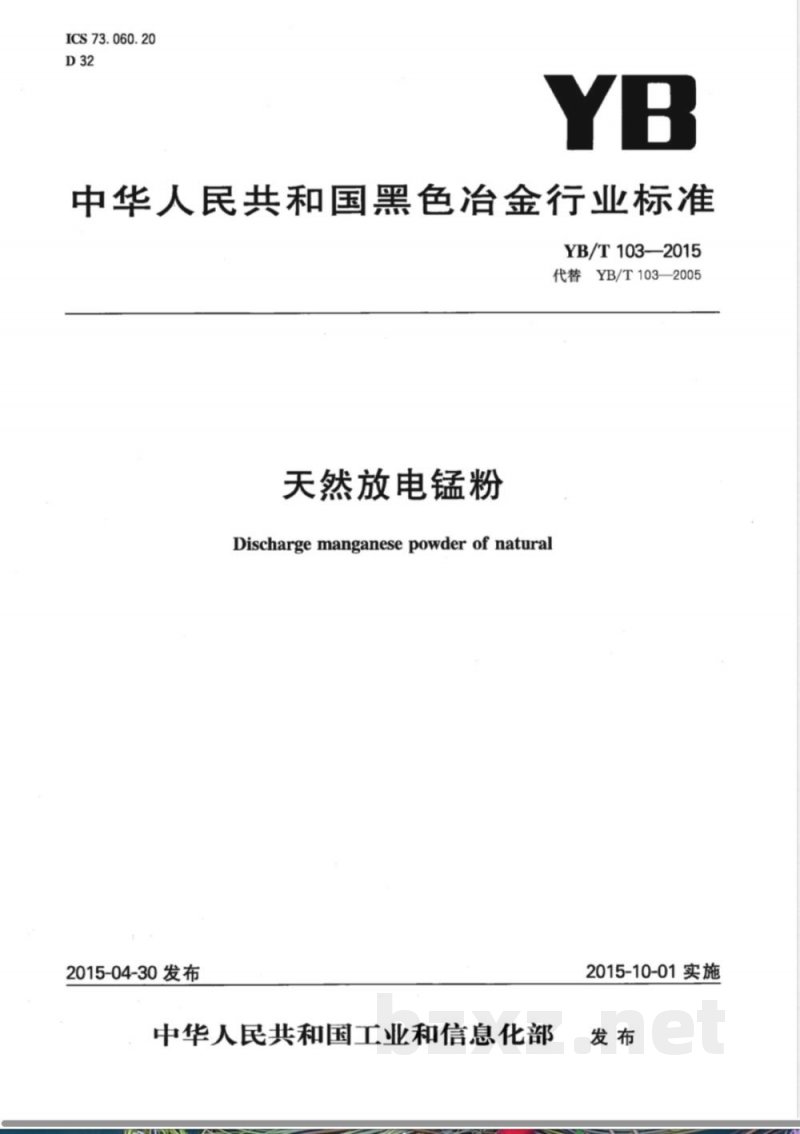

ICS 73.060.20
中华人民共和国黑色冶金行业标准 YB/T103-2015
代替 YB/T103-2005
天然放电锰粉 Discharge manganese powder of natural
2015-04-30 发布
中华人民共和国工业和信息化部 2015-10-01 实施

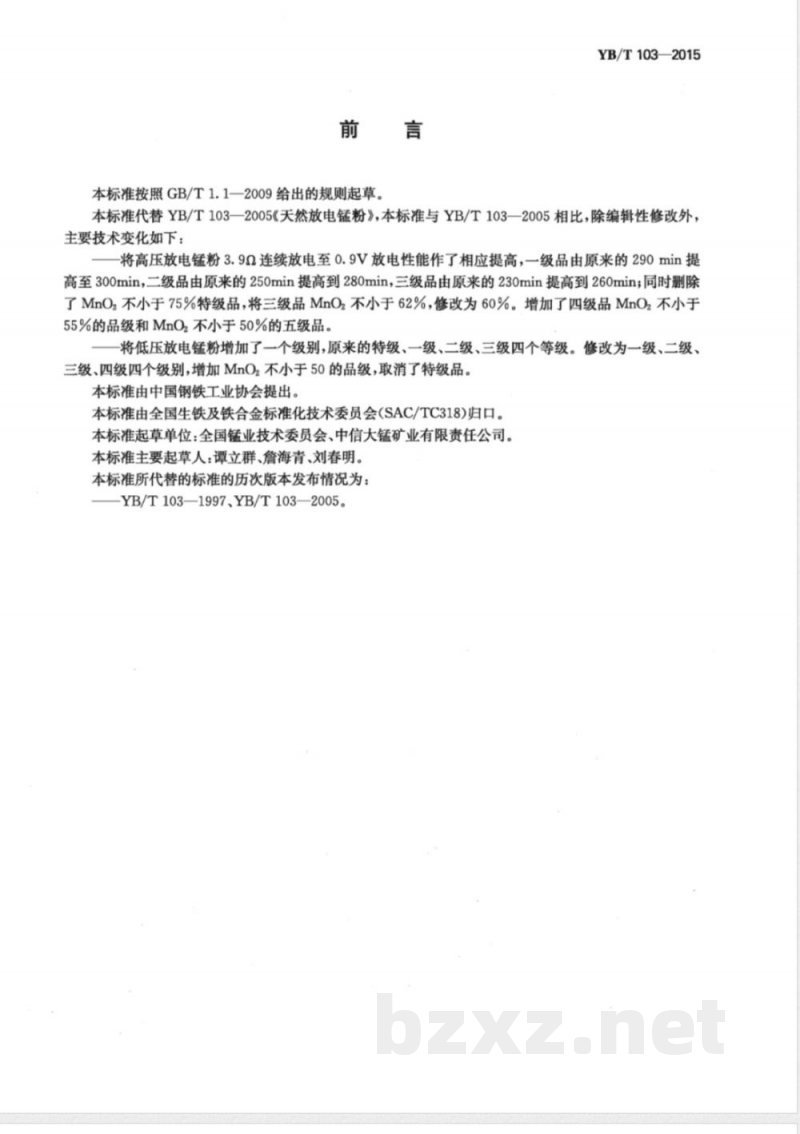

前言
本标准按照 GB/T1.1-2009 的规则起草，代替 YB/T103-2005《天然放电锰粉》。与 YB/T103-2005 相比，主要技术变化如下：
- 高压放电锰粉 3.9α 连续放电至 0.9V 性能提高，一级品放电时间由 290min 提高至 300min，二级品由 250min 提高至 280min，三级品由 230min 提高至 260min；
- 删除特级品 MnO 不小于 75%，三级品 MnO 不小于 62% 修改为 60%；增加四级品 MnO 不小于 55%，五级品 MnO 不小于 50%；
- 低压放电锰粉原有特级、一级、二级、三级四级，调整为一级、二级、三级、四级，增加 MnO 不小于 50 的等级，取消特级品。

本标准由中国钢铁工业协会提出，全国生铁及铁合金标准化技术委员会 (SAC/TC318) 归口。起草单位：全国锰业技术委员会、中信大锰矿业有限责任公司。主要起草人：谭立群、詹海青、刘春明。本标准历次版本：YB/T103-1997、YB/T103-2005。

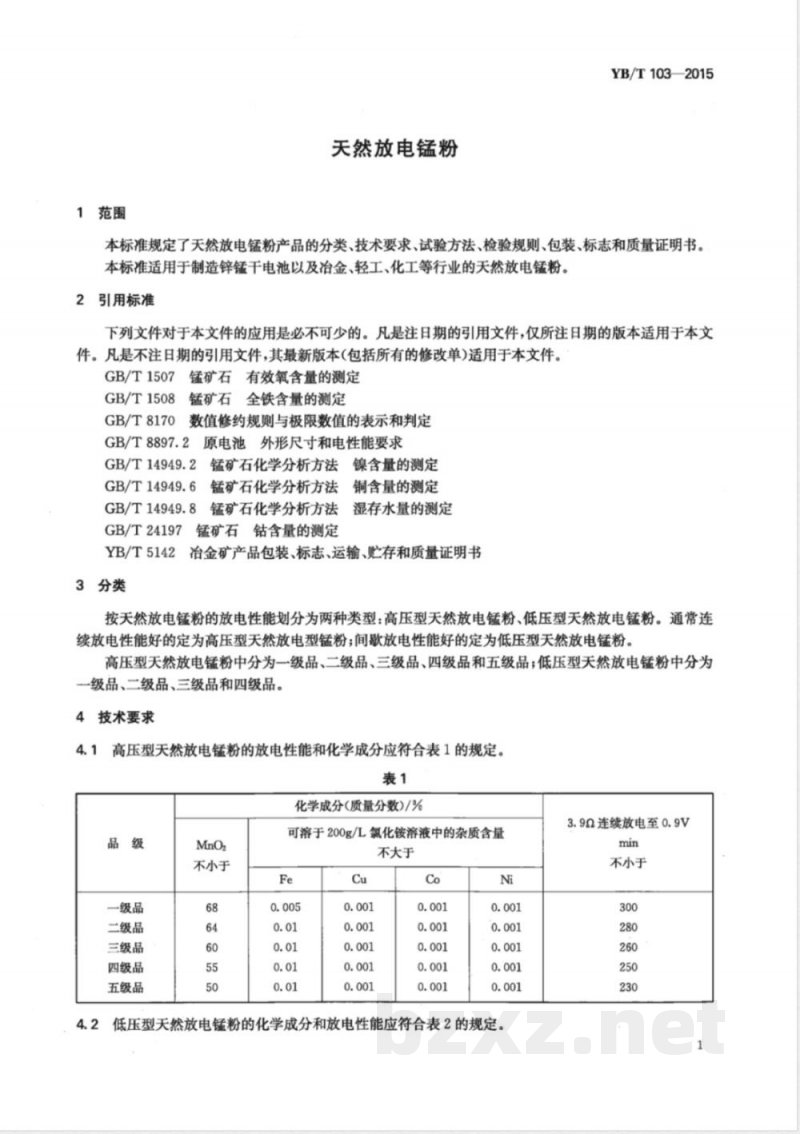

1 范围
本标准规定了天然放电锰粉产品的分类、技术要求、试验方法、检验规则、包装、标志和质量证明书，适用于制造锌锰干电池及冶金、轻工、化工行业的天然放电锰粉。

2 引用标准
下列文件对本标准的应用是必不可少的：
- GB/T1507 锰矿石有效氧含量的测定
- GB/T1508 锰矿石全铁含量的测定
- GB/T8170 数值修约规则与极限数值的表示和判定
- GB/T8897.2 原电池外形尺寸和电性能要求
- GB/T14949.2、GB/T14949.6、GB/T14949.8 锰矿石化学分析方法
- GB/T24197 锰矿石化学分析方法铜含量的测定、湿存水量测定、钻含量测定
- YB/T5142 冶金矿产品包装、标志、运输、贮存和质量证明书

3 分类
天然放电锰粉按放电性能划分为高压型和低压型两种。通常连续放电性能好的为高压型，间歇放电性能好的为低压型。
- 高压型天然放电锰粉分为一级品、二级品、三级品、四级品和五级品
- 低压型天然放电锰粉分为一级品、二级品、三级品和四级品
免费标准下载网bzxz
4 技术要求
4.1 高压型天然放电锰粉的化学成分和放电性能应符合表1：
表1 化学成分 (质量分数)/%
| 品级 | MnO2 不小于 | Fe 不大于 | Cu 不大于 | Co 不大于 | Ni 不大于 |
|------|---------------|------------|------------|------------|------------|
| 一级品 | 68 | 0.005 | 0.001 | 0.001 | 0.001 |
| 二级品 | 64 | 0.01 | 0.001 | 0.001 | 0.001 |
| 三级品 | 60 | 0.01 | 0.001 | 0.001 | 0.001 |
| 四级品 | 55 | 0.01 | 0.001 | 0.001 | 0.001 |
| 五级品 | 50 | 0.01 | 0.001 | 0.001 | 0.001 |

连续放电 3.9α 至 0.9V
| 品级 | 一级品 | 二级品 | 三级品 | 四级品 | 五级品 |
|------|---------|---------|---------|---------|---------|
| min | 300 | 280 | 260 | 250 | 230 |

4.2 低压型天然放电锰粉的化学成分和放电性能应符合表2：

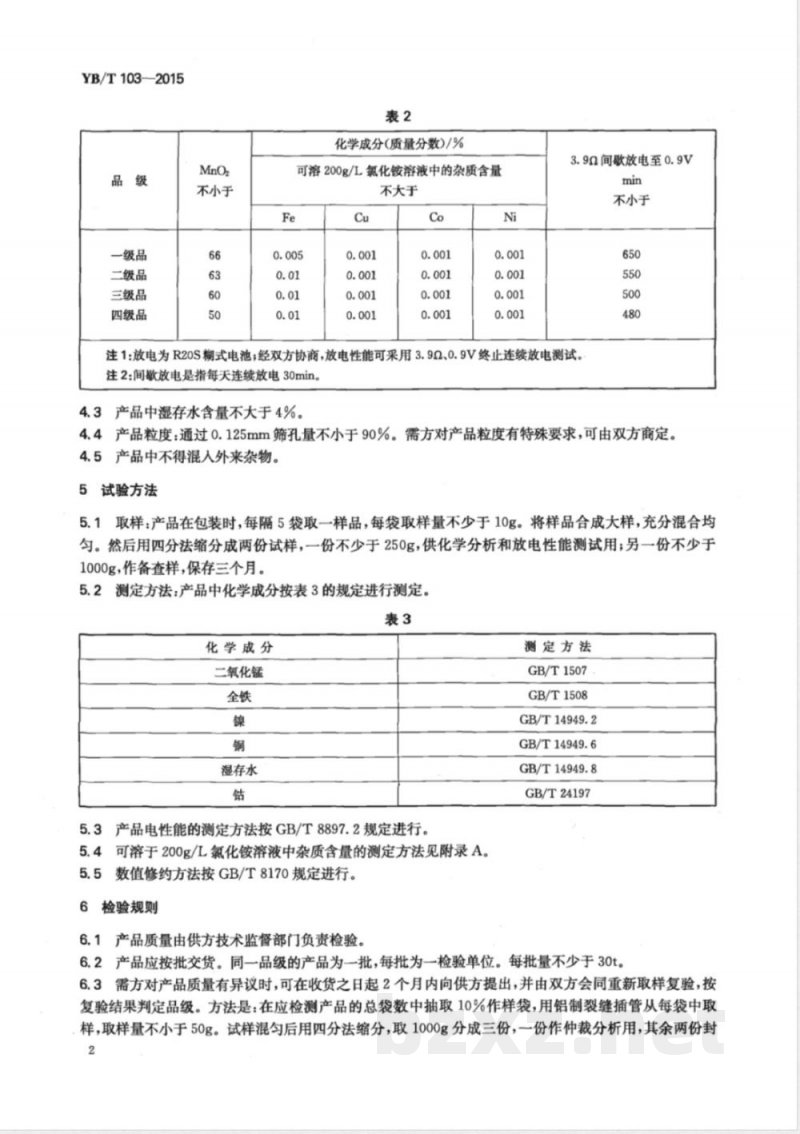

表2 化学成分 (质量分数)/%
| 品级 | MnO2 不小于 | Fe 不大于 | Cu 不大于 | Co 不大于 | Ni 不大于 |
|------|---------------|------------|------------|------------|------------|
| 一级品 | 66 | 0.005 | 0.001 | 0.001 | 0.001 |
| 二级品 | 63 | 0.01 | 0.001 | 0.001 | 0.001 |
| 三级品 | 60 | 0.01 | 0.001 | 0.001 | 0.001 |
| 四级品 | 50 | 0.01 | 0.001 | 0.001 | 0.001 |

间歇放电至 0.9V (min)：一级品 650，二级品 550，三级品 500，四级品 480。注：放电为 R20S 糊式电池，经双方协商可采用 3.9α、0.9V 终止连续放电测试；间歇放电指每天连续放电 30min。
4.3 产品中湿存水含量不大于 4%
4.4 产品粒度：通过 0.125mm 筛孔量不小于 90%
