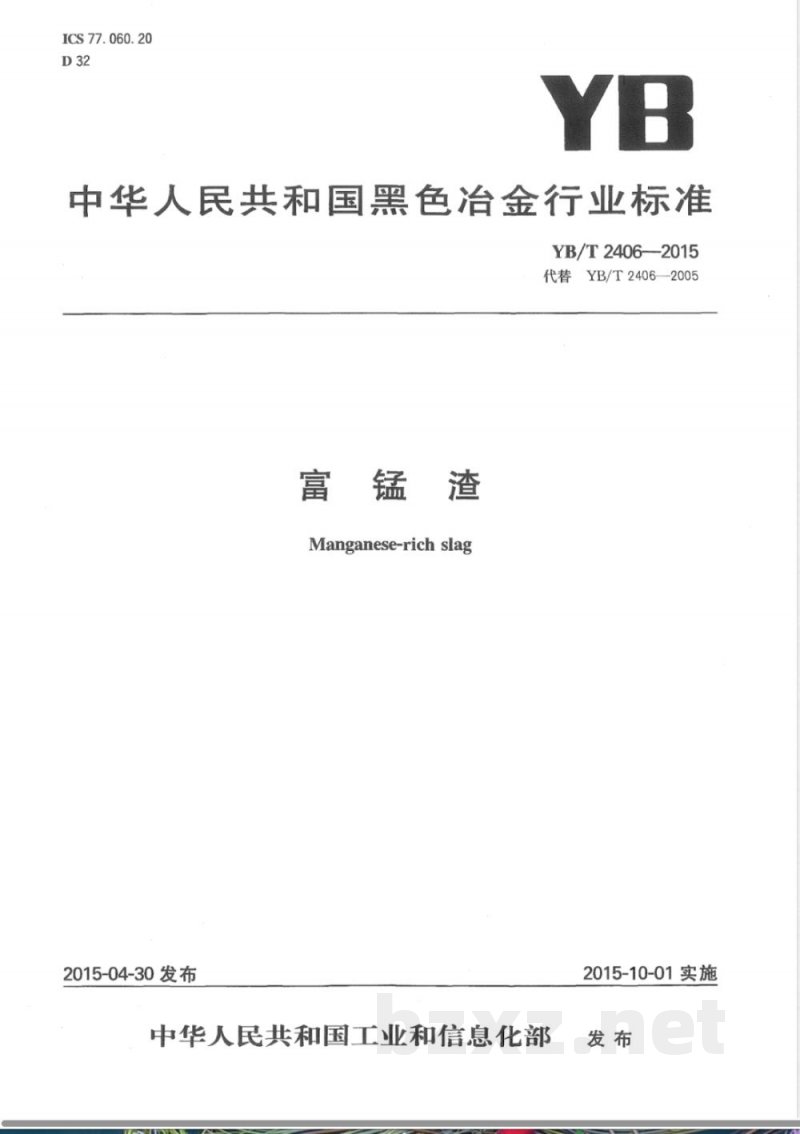

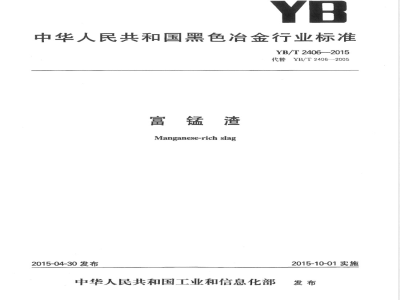

ICS 77.060.20
中华人民共和国黑色冶金行业标准 YB/T2406-2015
代替 YB/T2406-2005
富锰渣 Manganese-rich slag
2015-04-30 发布
中华人民共和国工业和信息化部 2015-10-01 实施

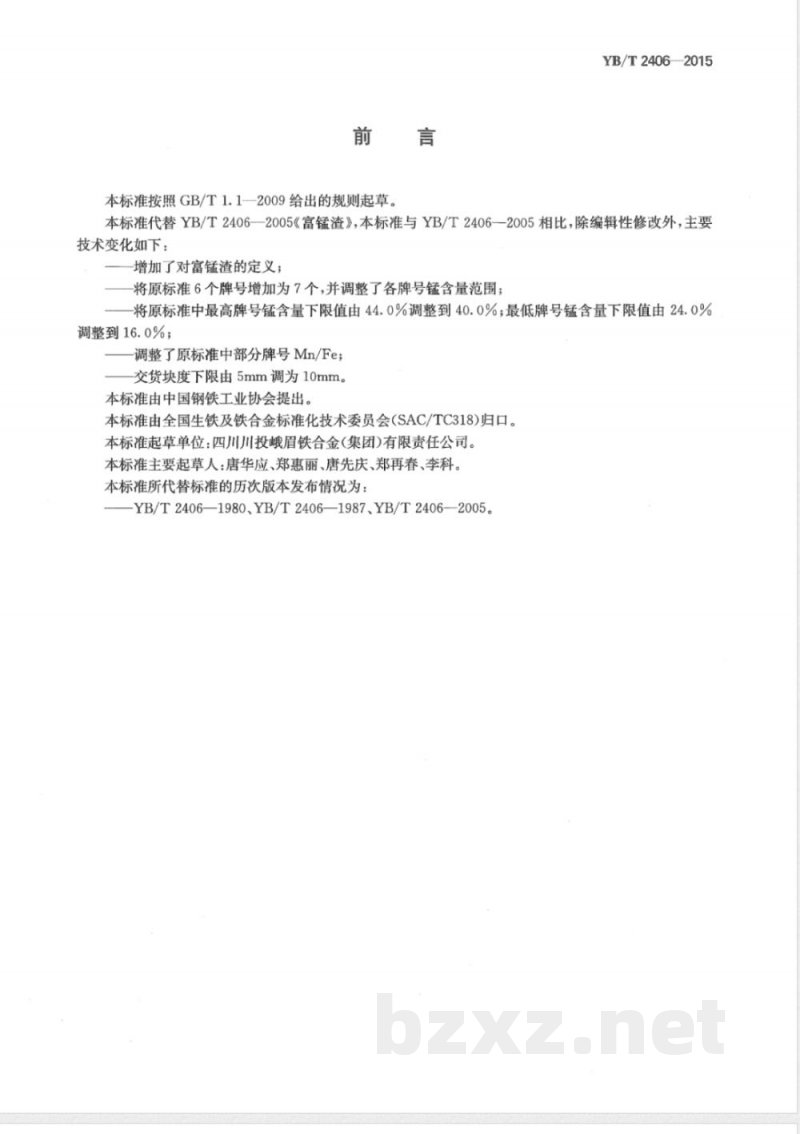

前言
本标准按照 GB/T1.1-2009 的规则起草，代替 YB/T2406-2005《富锰渣》。与 YB/T2406-2005 相比，除编辑性修改外，主要技术变化如下：
- 增加了对富锰渣的定义；
- 将原标准 6 个牌号增加为 7 个，并调整了各牌号锰含量范围；原标准中最高牌号锰含量下限值由 44.0% 调整到 40.0%，最低牌号锰含量下限值由 24.0% 调整到 16.0%；
- 调整了部分牌号 Mn/Fe；交货块度下限由 5mm 调为 10mm。

本标准由中国钢铁工业协会提出，全国生铁及铁合金标准化技术委员会 (SAC/TC318) 归口。本标准起草单位：四川川投峨眉铁合金(集团)有限责任公司。本标准主要起草人：唐华应、郑惠丽、唐先庆、郑再春、李科。本标准所代替标准历次版本：YB/T2406-1980、YB/T2406-1987、YB/T2406-2005。

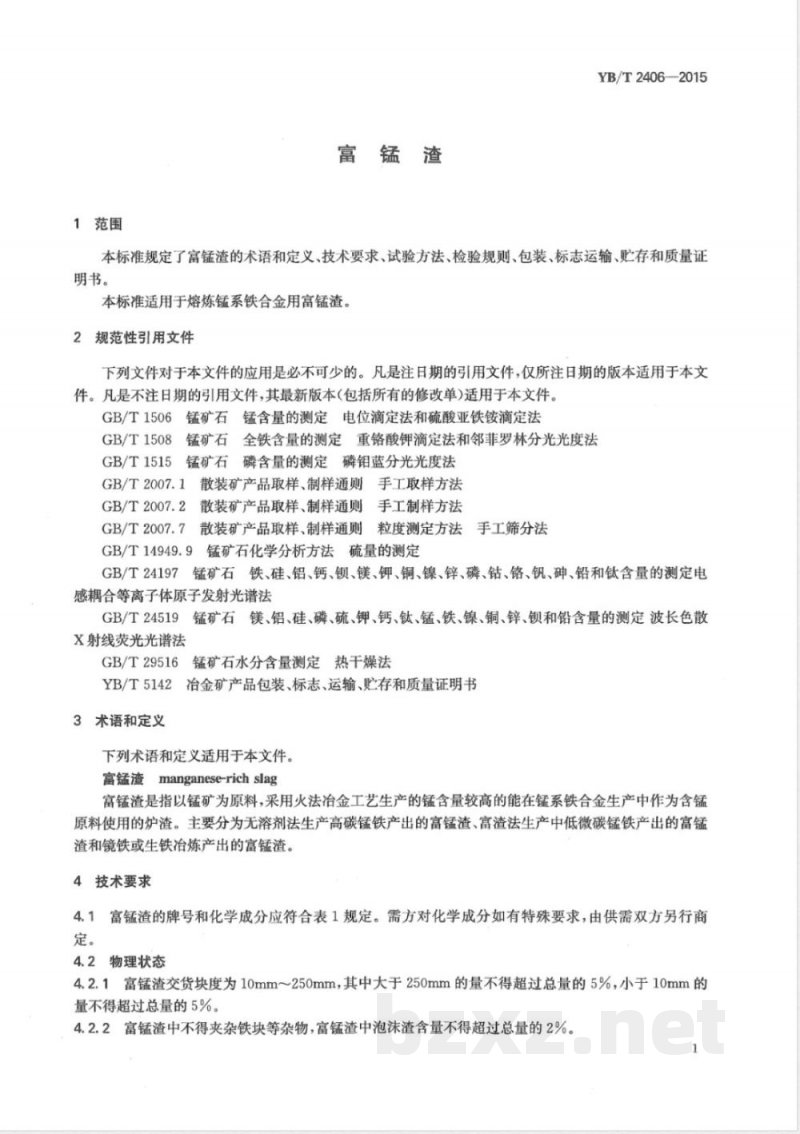

1 范围
本标准规定了富锰渣的术语和定义、技术要求、试验方法、检验规则、包装、标志、运输、贮存和质量证明书。适用于熔炼锰系铁合金用富锰渣。

2 规范性引用文件
下列文件对本标准的应用是必不可少的：免费标准bzxz.net
- GB/T1506 锰矿石锰含量的测定电位滴定法和硫酸亚铁铵滴定法
- GB/T1508 锰矿石全铁含量的测定重铬酸钾滴定法和邻菲罗林分光光度法
- GB/T1515 锰矿石磷含量的测定磷钼蓝分光光度法
- GB/T2007.1 散装矿产品取样、制样通则手工取样方法
- GB/T2007.2 散装矿产品取样、制样通则手工制样方法
- GB/T2007.7 散装矿产品取样、制样通则粒度测定方法手工筛分法
- GB/T14949.9 锰矿石化学分析方法硫量的测定
- GB/T24197 锰矿石铁、硅、铝、钙、钡、镁、钾、铜、镍、锌、磷、铬、钒、砷、铅和钛含量的测定电感耦合等离子体原子发射光谱法
- GB/T24519 锰矿石镁、铝、硅、磷、硫、钾、钙、钛、锰、铁、镍、铜、锌、铅含量的测定波长色散 X 射线荧光光谱法
- GB/T29516 锰矿石水分含量测定热干燥法
- YB/T5142 冶金矿产品包装、标志、运输、贮存和质量证明书

3 术语和定义
富锰渣 (manganese-rich slag) 指以锰矿为原料，采用火法冶金工艺生产的锰含量较高的炉渣，可作为锰系铁合金生产中的含锰原料。主要分为：
- 无溶剂法生产高碳锰铁产出的富锰渣
- 富渣法生产中低微碳锰铁产出的富锰渣
- 镜铁或生铁冶炼产出的富锰渣

4 技术要求
4.1 富锰渣的牌号和化学成分应符合表1规定。需方对化学成分有特殊要求时，由供需双方另行商定。
4.2 物理状态
4.2.1 富锰渣交货块度为 10mm~250mm，其中大于 250mm 的量不得超过总量的 5%，小于 10mm 的量不得超过总量的 5%。
4.2.2 富锰渣中不得夹杂铁块等杂物，泡沫渣含量不得超过总量的 2%。

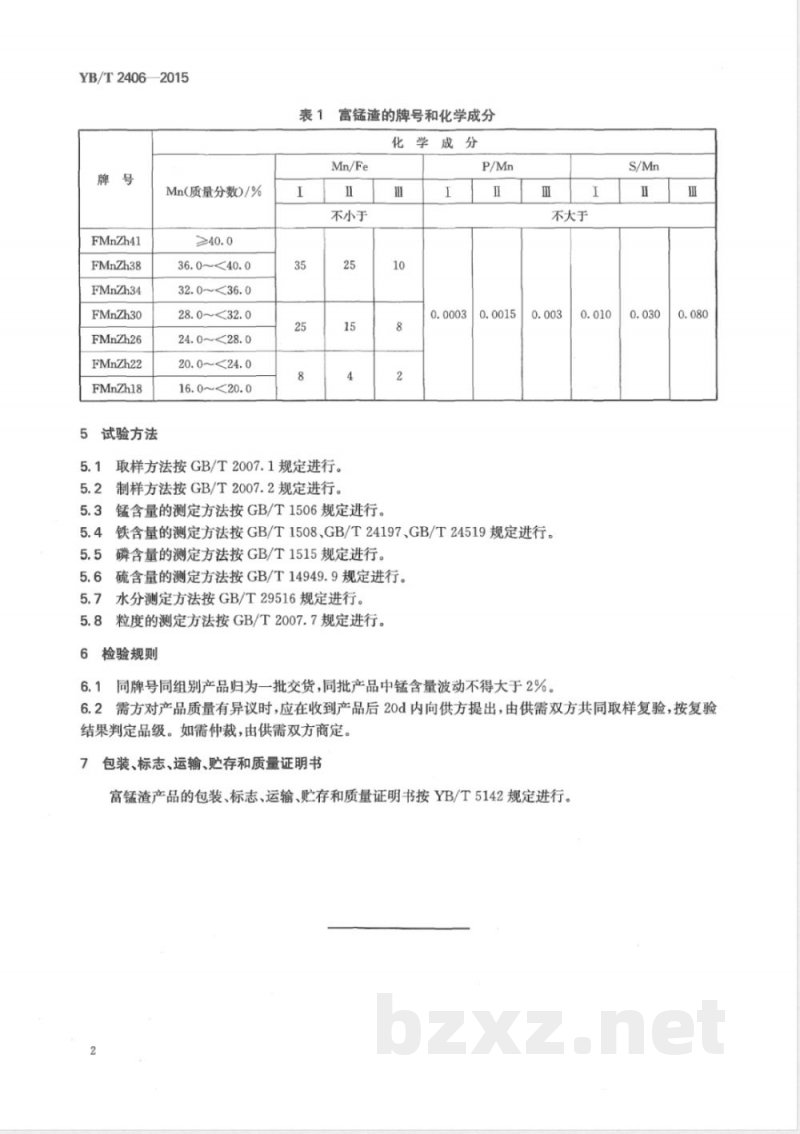

表1 富锰渣的牌号和化学成分
| 牌号 | Mn(质量分数)/% | Mn/Fe 下限 | P/Mn 上限 |
|-------|----------------|------------|------------|
| FMnZh41 | ≥40.0 | 35 | 0.003 |
| FMnZh38 | 36.0~<40.0 | 25 | 0.003 |
| FMnZh34 | 32.0~<36.0 | 25 | 0.003 |
| FMnZh30 | 28.0~<32.0 | 25 | 0.003 |
| FMnZh26 | 24.0~<28.0 | 25 | 0.003 |
| FMnZh22 | 20.0~<24.0 | 25 | 0.003 |
| FMnZh18 | 16.0~<20.0 | 25 | 0.003 |

5 试验方法
5.1 取样方法按 GB/T2007.1 执行。
5.2 制样方法按 GB/T2007.2 执行。
5.3 锰含量测定方法按 GB/T1506 执行。
5.4 铁含量测定方法按 GB/T1508、GB/T24197、GB/T24519 执行。
5.5 磷含量测定方法按 GB/T1515 执行。
5.6 硫含量测定方法按 GB/T14949.9 执行。
5.7 水分测定方法按 GB/T29516 执行。
5.8 粒度测定方法按 GB/T2007.7 执行。

6 检验规则
6.1 同牌号同组别产品归为一批交货，同批产品中锰含量波动不得大于 2%。
