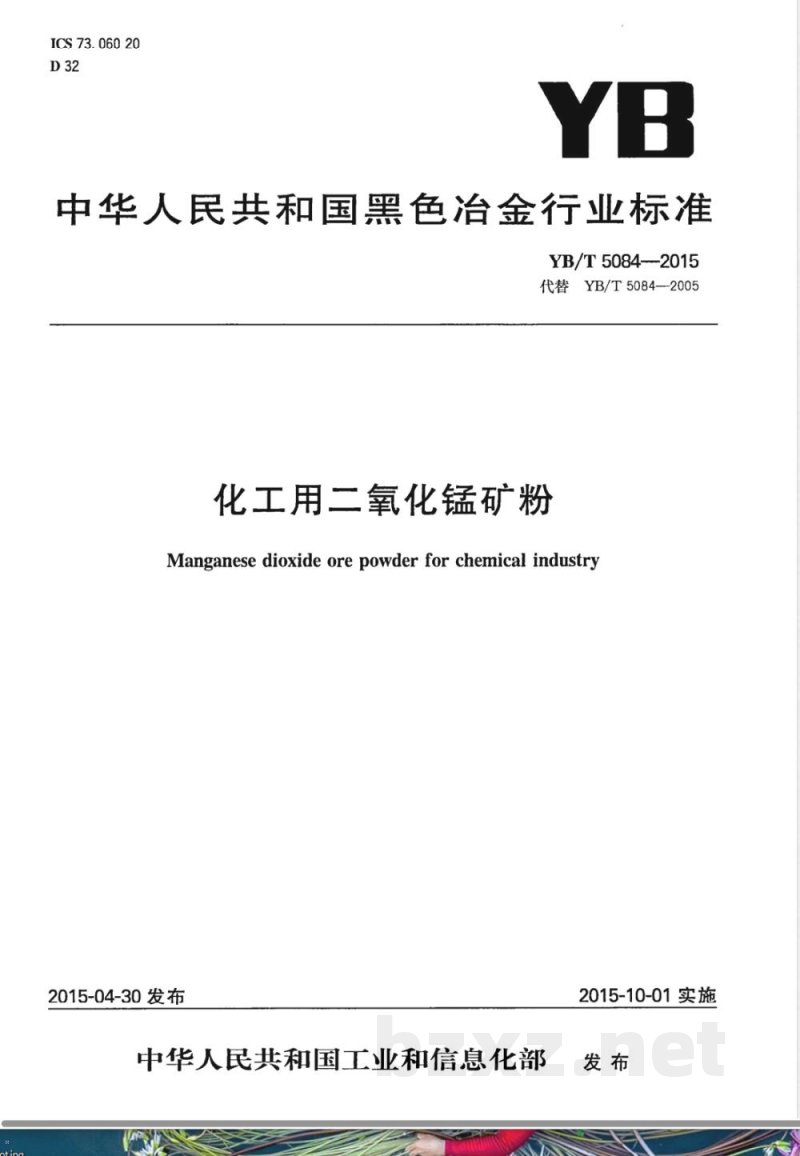

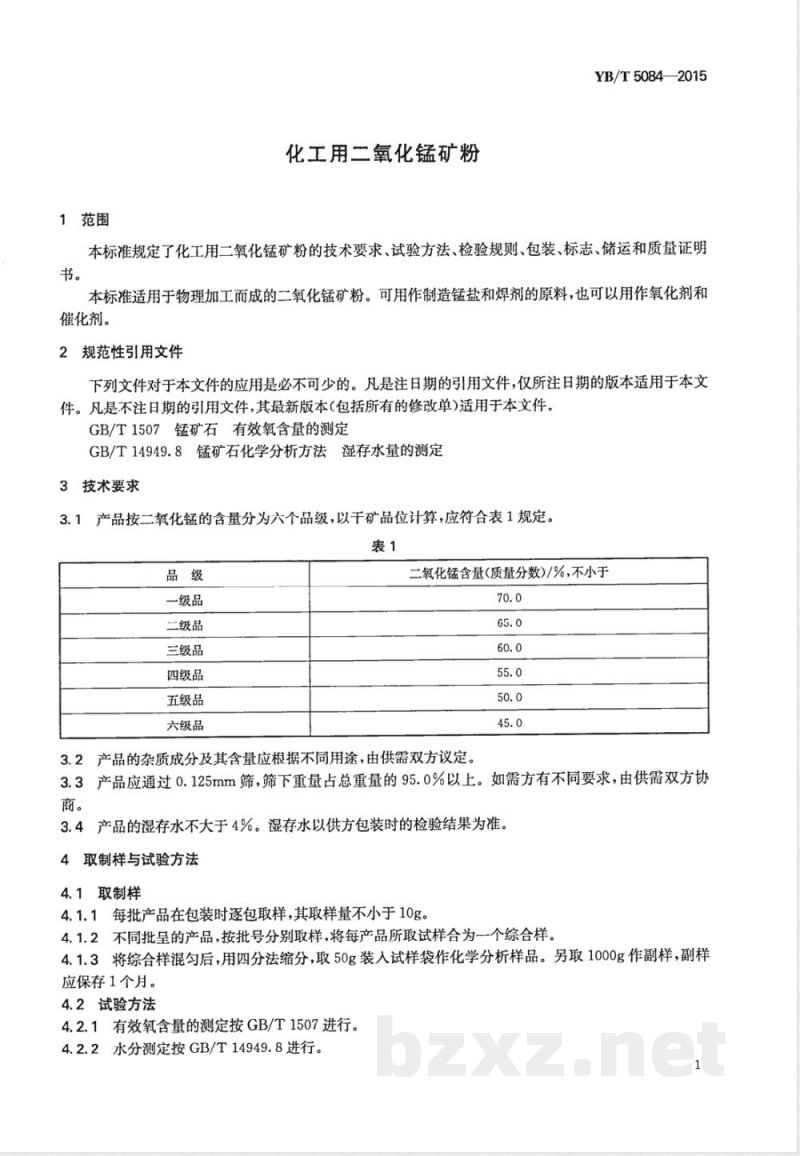

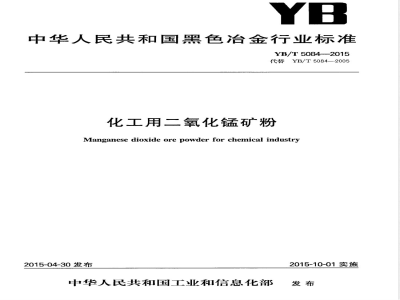

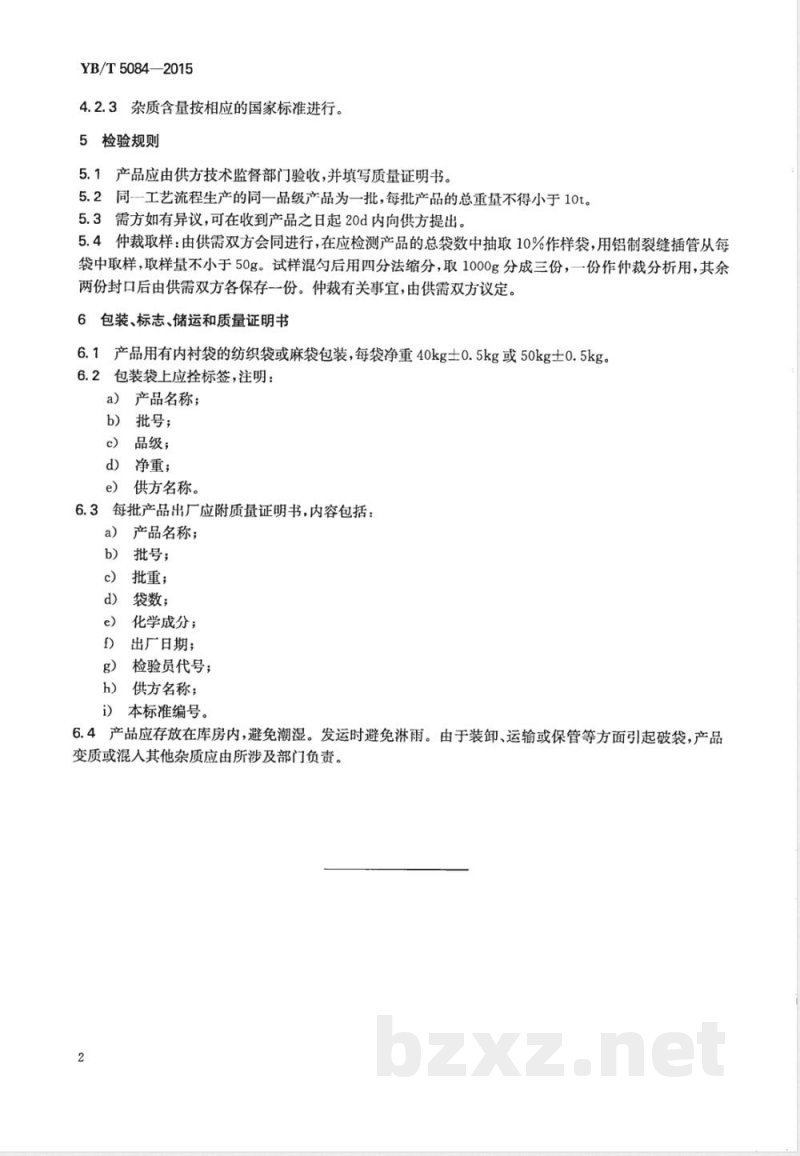

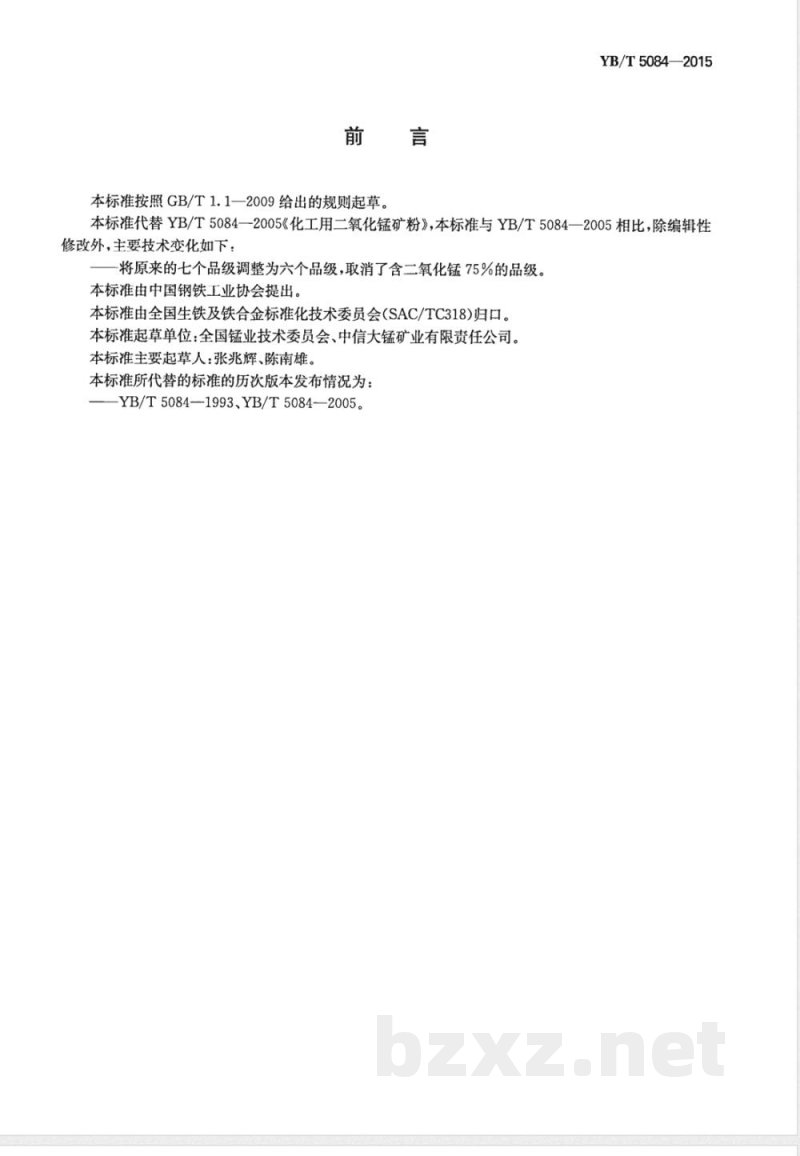

中华人民共和国黑色冶金行业标准 YB/T5084—2015 代替 YB/T5084—2005 化工用二氧化锰矿粉 Manganese dioxide ore powder for chemical industry 发布：2015-04-30 实施：2015-10-01 中华人民共和国工业和信息化部 前言 本标准按照 GB/T1.1—2009 起草，代替 YB/T5084—2005《化工用二氧化锰矿粉》。与原标准相比，主要技术变化为将七个品级调整为六个品级，取消了含二氧化锰75%的品级。本标准由中国钢铁工业协会提出，全国生铁及铁合金标准化技术委员会归口。起草单位包括全国锰业技术委员会和中信大锰矿业有限责任公司。主要起草人：张兆辉、陈南雄。历次版本：YB/T5084-1993、YB/T5084—2005。 1 范围 本标准规定了化工用二氧化锰矿粉的技术要求、试验方法、检验规则以及包装、标志、储运和质量证明书。适用于物理加工而成的二氧化锰矿粉，可用作制造锰盐和焊剂的原料，也可用作氧化剂和催化剂。 2 规范性引用文件 以下文件对于本标准的应用是必不可少： - GB/T1507 锰矿石有效氧含量的测定 - GB/T14949.8 锰矿石化学分析方法湿存水量的测定 3 技术要求 3.1 产品按二氧化锰含量分为六个品级（以千矿品位计算），应符合表1规定： 表1 品级及二氧化锰含量 品级 | 二氧化锰含量(%) 一级品 | ≥70.0 二级品 | ≥65.0 三级品 | ≥60.0 四级品 | ≥55.0 五级品 | ≥50.0 六级品 | ≥45.0 3.2 杂质成分及含量应根据不同用途，由供需双方议定。 3.3 产品应通过0.125 mm筛，筛下重量占总重量的95%以上。特殊要求由供需双方协商。 3.4 产品湿存水不大于4%，以供方包装检验结果为准。 4 取样与试验方法 4.1 取样 4.1.1 每批产品包装时逐包取样，取样量不小于10 g。 4.1.2 不同批次产品按批号分别取样，将取样合成综合样。 4.1.3 综合样混匀后用四分法缩分，取50 g装入试样袋作化学分析样品，另取1000 g作副样，保存1个月。 4.2 试验方法 4.2.1 有效氧含量测定按 GB/T1507。 4.2.2 水分测定按 GB/T14949.8。 4.2.3 杂质含量按相关国家标准进行。 5 检验规则 5.1 产品由供方技术监督部门验收，并填写质量证明书。 5.2 同一工艺流程生产的同一品级产品为一批，每批总重量不得小于10 t。 5.3 需方如有异议，可在收到产品之日起20天内向供方提出。 5.4 仲裁取样由供需双方会同进行，在应检测产品总袋数中抽取10%作样袋，用铝制裂缝插管从每袋取样，取样量不小于50 g。试样混匀后用四分法缩分，取1000 g分成三份，一份作仲裁分析用，其余两份封口后供双方各保存一份。仲裁事宜由供需双方议定。 6 包装、标志、储运和质量证明书 6.1 产品用内衬袋的纺织袋或麻袋包装，每袋净重40 kg±0.5 kg或50 kg±0.5 kg。 6.2 包装袋应拴标签，注明： a）产品名称 b）批号 c）品级 d）净重 e）供方名称 6.3 每批出厂产品附质量证明书，包括： a）产品名称 b）批号 c）批重 d）袋数 e）化学成分 f）出厂日期 g）检验员代号及供方名称 h）标准编号 6.4 产品应存放在库房内，避免潮湿，发运时避免淋雨。因装卸、运输或保管造成破袋、变质或混入杂质，由相关部门负责。
