YB/T 159.2-2015
基本信息
标准号： YB/T 159.2-2015
中文名称：钛精矿（岩矿） 全铁含量的测定 三氯化钛重铬酸钾滴定法
标准类别：其他行业标准
英文名称：Titanium concentrate(rock minerals). Determination of total iron content. The titanium chloride-potassium dichromate titrimetric method
标准状态：现行
发布日期：2015-04-30
实施日期：2015-10-01
出版语种：简体中文
下载格式：.pdf .zip
相关标签： 精矿 岩矿 全铁 含量 测定 氯化 重铬酸钾 滴定法
标准分类号
标准ICS号：采矿和矿产品>>金属矿>>73.060.99其他金属矿
中标分类号：矿业>>有色金属矿>>D41轻金属矿
关联标准
替代情况：替代YB/T 159.2-1999
出版信息
出版社：冶金工业出版社
标准价格：25.0
出版日期：2015-10-01
相关单位信息
起草人：海冰、徐修平、唐香林、华绍广、李波
起草单位：国家冶金工业铁精矿质量监督检测中心、国家钒钛制品质量监督检验中心、金属矿产资源高效循环利用国家工程研究中心
提出单位：中国钢铁工业协会
发布部门：中华人民共和国工业和信息化部
主管部门：全国生铁及铁合金标准化技术委员会（SAC/TC 318）
标准简介
本部分规定了用三氯化钛重铬酸钾滴定法测定全铁含量。本部分适用于钛精矿（岩矿）中全铁含量的测定，测定范围（质量分数）:20.00%～40.00%。
YB/T 159《钛精矿（岩矿）》分为以下7个部分：
——第1部分 钛精矿（岩矿） 二氧化钛含量的测定 硫酸铁铵滴定法
——第2部分 钛精矿（岩矿） 全铁含量的测定 三氯化钛重铬酸钾滴定法
——第3部分 钛精矿（岩矿） 氧化亚铁含量的测定 重铬酸钾滴定法
——第4部分 钛精矿（岩矿） 磷含量的测定 铋磷钼蓝分光光度法
——第5部分 钛精矿（岩矿） 硫含量的测定 燃烧碘量法
——第6部分 钛精矿（岩矿） 氧化钙和氧化镁含量的测定 EGTA-CyDTA滴定法
——第7部分 钛精矿（岩矿） 氧化钙和氧化镁含量的测定 火焰原子吸收光谱法
本部分为YB/T 159的第2部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分代替YB/T 159.2-1999《钛精矿（岩矿）化学分析方法 三氯化钛重铬酸钾容量法测定全铁含量》，与YB/T 159.2-1999相比，主要技术变化如下：
——本部分增加了“警告”说明和“试验报告”要求；
——更新了规范性引用文件；
——修改了取样和制样的要求，规定按照GB/T 6730.1和GB/T 10322.1的要求进行制取样；
——本部分增加了“结果计算”要求及规范性附录A。
本部分由中国钢铁工业协会提出。
本部分由全国生铁及铁合金标准化技术委员会（SAC/TC 318）归口。
本部分起草单位：国家冶金工业铁精矿质量监督检测中心、国家钒钛制品质量监督检验中心、金属矿产资源高效循环利用国家工程研究中心。
本部分主要起草人：海冰、徐修平、唐香林、华绍广、李波。
本部分所代替标准的历次发布情况为：
——YB/T 159.2-1999。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6682 分析实验室用水规格和试验方法
GB/T 6730.1 铁矿石化学分析方法 分析用预干燥试样的制备
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 10322.1 铁矿石 取样和制样方法
YB/T 159《钛精矿（岩矿）》分为以下7个部分：
——第1部分 钛精矿（岩矿） 二氧化钛含量的测定 硫酸铁铵滴定法
——第2部分 钛精矿（岩矿） 全铁含量的测定 三氯化钛重铬酸钾滴定法
——第3部分 钛精矿（岩矿） 氧化亚铁含量的测定 重铬酸钾滴定法
——第4部分 钛精矿（岩矿） 磷含量的测定 铋磷钼蓝分光光度法
——第5部分 钛精矿（岩矿） 硫含量的测定 燃烧碘量法
——第6部分 钛精矿（岩矿） 氧化钙和氧化镁含量的测定 EGTA-CyDTA滴定法
——第7部分 钛精矿（岩矿） 氧化钙和氧化镁含量的测定 火焰原子吸收光谱法
本部分为YB/T 159的第2部分。
本部分按照GB/T 1.1-2009给出的规则起草。
本部分代替YB/T 159.2-1999《钛精矿（岩矿）化学分析方法 三氯化钛重铬酸钾容量法测定全铁含量》，与YB/T 159.2-1999相比，主要技术变化如下：
——本部分增加了“警告”说明和“试验报告”要求；
——更新了规范性引用文件；
——修改了取样和制样的要求，规定按照GB/T 6730.1和GB/T 10322.1的要求进行制取样；
——本部分增加了“结果计算”要求及规范性附录A。
本部分由中国钢铁工业协会提出。
本部分由全国生铁及铁合金标准化技术委员会（SAC/TC 318）归口。
本部分起草单位：国家冶金工业铁精矿质量监督检测中心、国家钒钛制品质量监督检验中心、金属矿产资源高效循环利用国家工程研究中心。
本部分主要起草人：海冰、徐修平、唐香林、华绍广、李波。
本部分所代替标准的历次发布情况为：
——YB/T 159.2-1999。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 6682 分析实验室用水规格和试验方法
GB/T 6730.1 铁矿石化学分析方法 分析用预干燥试样的制备
GB/T 8170 数值修约规则与极限数值的表示和判定
GB/T 10322.1 铁矿石 取样和制样方法
标准图片预览
标准内容

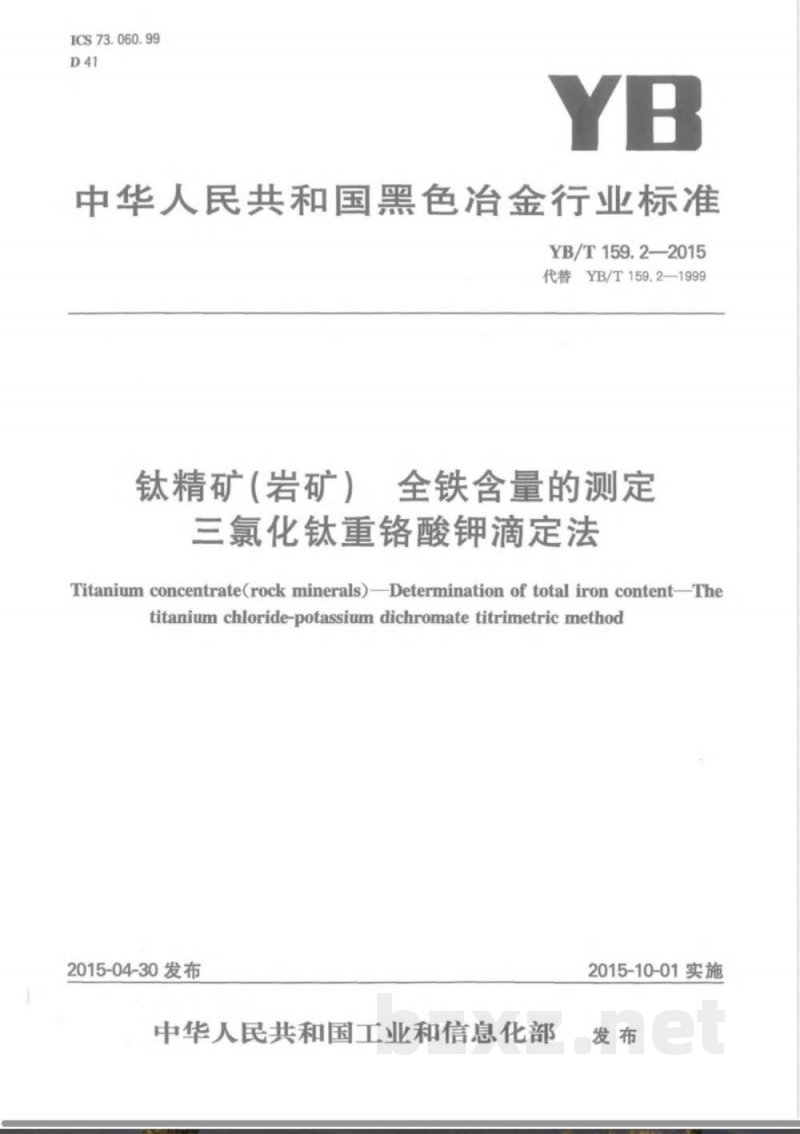

ICS73.060.99
中华人民共和国黑色冶金行业标准YB/T159.2—2015
代替YB/T159.2—1999
钛精矿（岩矿）全铁含量的测定三氯化钛重铬酸钾滴定法
Titanium concentrate(rock minerals)-Determination of total iron contentThetitaniumchloride-potassium dichromatetitrimetric method2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

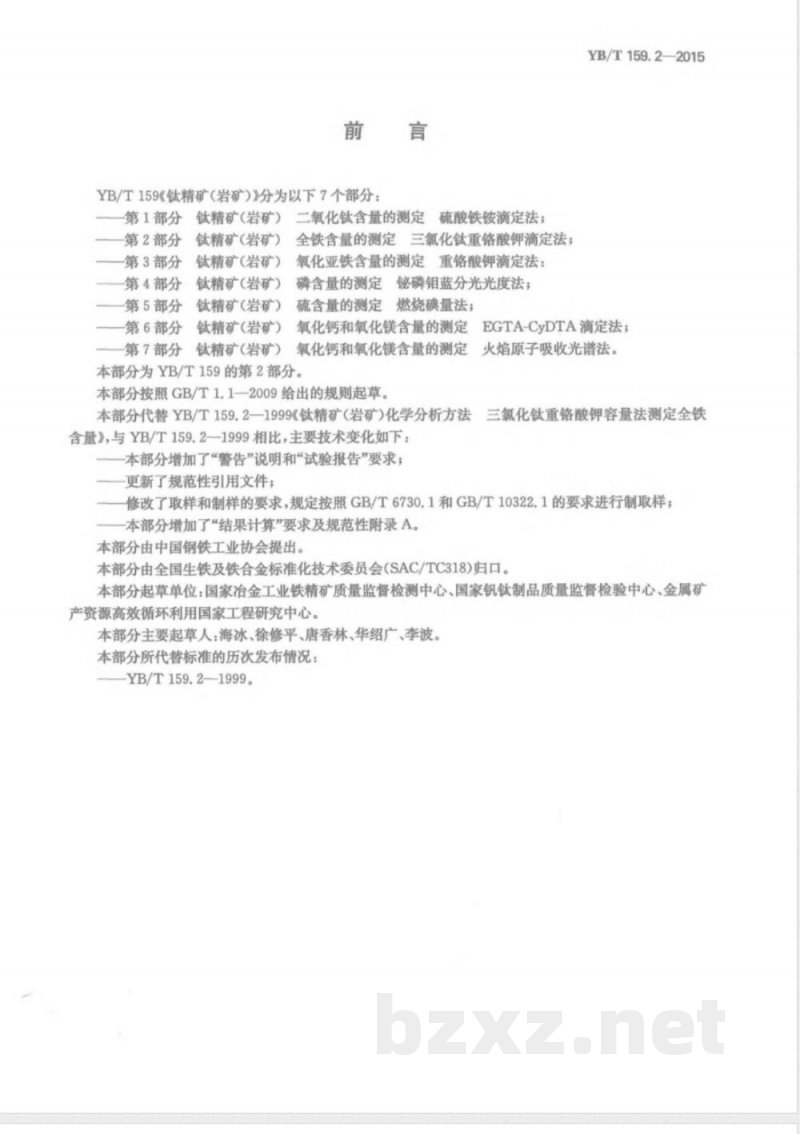

YB/T159《钛精矿（岩矿）》分为以下7个部分：第1部分
第2部分
第3部分
一第4部分
一第5部分
第6部分
第7部分
钛精矿（岩矿）
钛精矿（岩矿）
钛精矿(岩矿）
钛精矿（岩矿）
钛精矿(岩矿)
钛精矿（岩矿）
钛精矿（岩矿）
二氧化钛含量的测定硫酸铁铵滴定法；全铁含量的测定三氯化钛重铬酸钾滴定法；氧化亚铁含量的测定重铬酸钾滴定法：磷含量的测定铋磷钼蓝分光光度法；燃烧碘量法；
硫含量的测定
YB/T159.2—2015
EGTA-CyDTA滴定法；
氧化钙和氧化镁含量的测定
氧化钙和氧化镁含量的测定
火焰原子吸收光谱法。
本部分为YB/T159的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。三氯化钛重铬酸钾容量法测定全铁本部分代替YB/T159.2—1999《钛精矿（岩矿)化学分析方法含量》，与YB/T159.2—1999相比，主要技术变化如下：本部分增加了“警告”说明和“试验报告”要求；更新了规范性引用文件；
修改了取样和制样的要求，规定按照GB/T6730.1和GB/T10322.1的要求进行制取样；本部分增加了“结果计算”要求及规范性附录A。本部分由中国钢铁工业协会提出。本部分由全国生铁及铁合金标准化技术委员会（SAC/TC318)归口。本部分起草单位：国家冶金工业铁精矿质量监督检测中心、国家钒钛制品质量监督检验中心、金属矿产资源高效循环利用国家工程研究中心。本部分主要起草人：海冰、徐修平、唐香林、华绍广、李波。本部分所代替标准的历次发布情况：YB/T159.2—1999。

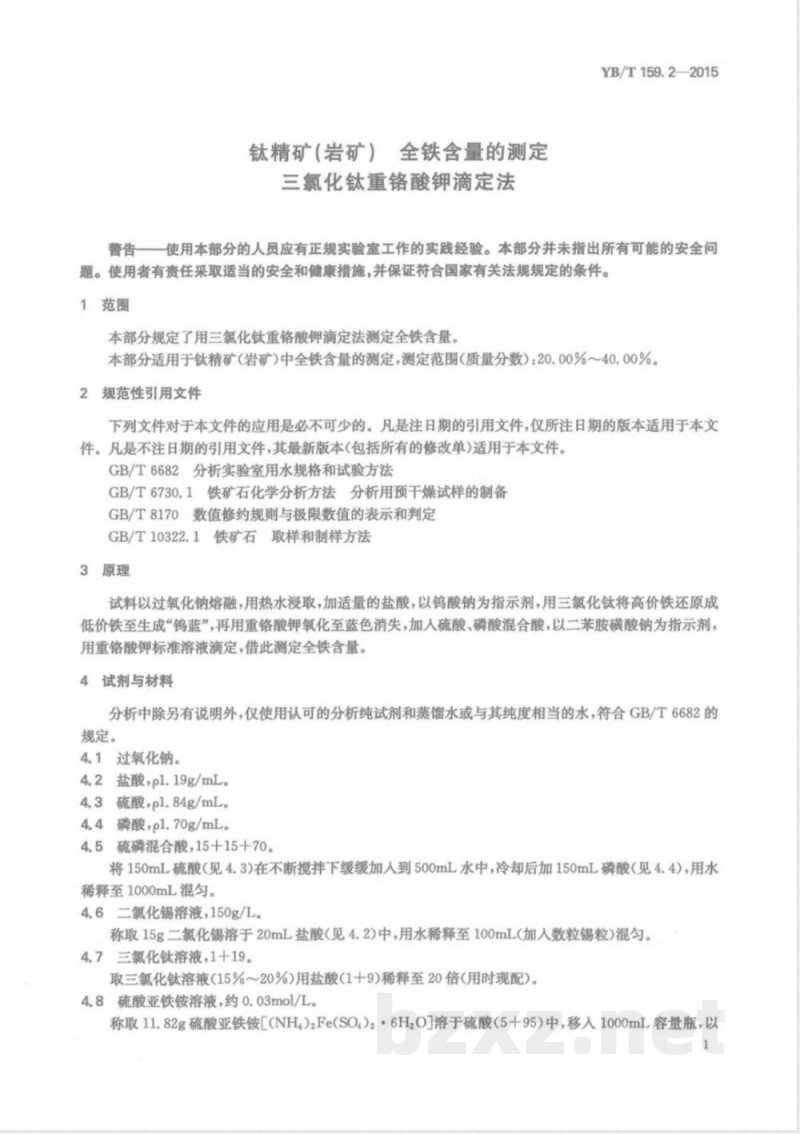

钛精矿（岩矿）全铁含量的测定三氯化钛重铬酸钾滴定法
YB/T159.2—2015
警告一一使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本部分规定了用三氯化钛重铬酸钾滴定法测定全铁含量。本部分适用于钛精矿（岩矿）中全铁含量的测定，测定范围（质量分数）：20.00%～40.00%。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6682分析实验室用水规格和试验方法GB/T6730.1铁矿石化学分析方法分析用预干燥试样的制备GB/T8170数值修药规则与极限数值的表示和判定GB/T10322.1铁矿石取样和制样方法3原理
试料以过氧化钠熔融，用热水浸取，加适量的盐酸，以钨酸钠为指示剂，用三氯化钛将高价铁还原成低价铁至生成“钨蓝”，再用重铬酸钾氧化至蓝色消失，加人硫酸、磷酸混合酸，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定，借此测定全铁含量。4试剂与材料
分析中除另有说明外，仅使用认可的分析纯试剂和蒸馏水或与其纯度相当的水，符合GB/T6682的规定。
4.1过氧化钠。
4.2盐酸，pl.19g/mL。
4.3硫酸，pl.84g/mL。
4.4磷酸，pl.70g/mL。
5硫磷混合酸，15+15+70。
将150mL硫酸（见4.3）在不断搅拌下缓缓加人到500mL水中，冷却后加150mL磷酸（见4.4），用水稀释至1000mL混匀。
4.6二氯化锡溶液，150g/L。
称取15g二氯化锡溶于20mL盐酸（见4.2)中，用水稀释至100mL（加入数粒锡粒）混匀。4.7三氯化钛溶液，1十19。
取三氯化钛溶液(15%～20%)用盐酸(1+十9)稀释至20倍（用时现配)。3硫酸亚铁铵溶液，约0.03mol/L。4.8
称取11.82g硫酸亚铁铵［（NH）2Fe(SO）2·6H2O]溶于硫酸（5+95）中，移入1000mL容量瓶，以1
YB/T159.2—2015

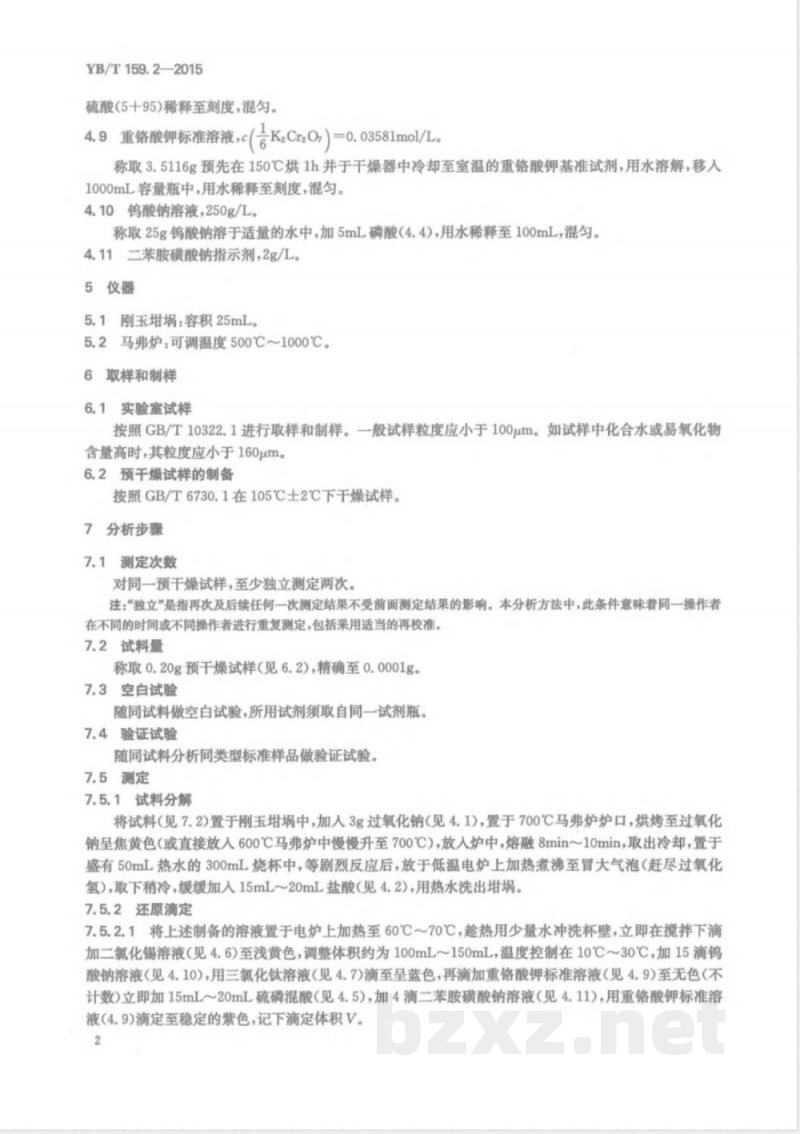

硫酸（5十95)稀释至刻度，混匀。4.9重铬酸钾标准溶液，c(
KCr20）=0.03581mol/L。
称取3.5116g预先在150℃烘1h并于干燥器中冷却至室温的重铬酸钾基准试剂，用水溶解，移入1000mL容量瓶中，用水稀释至刻度，混匀。4.10钨酸钠溶液，250g/L。
称取25g钨酸钠溶于适量的水中，加5mL磷酸（4.4），用水稀释至100mL，混匀。4.11二苯胺磺酸钠指示剂，2g/L。5仪器
5.1刚玉：容积25mL。
5.2马弗炉，可调温度500℃～1000℃。6取样和制样
6.1实验室试样
按照GB/T10322.1进行取样和制样。一般试样粒度应小于100μm。如试样中化合水或易氧化物含量高时，其粒度应小于160μm。6.2预干燥试样的制备
按照GB/T6730.1在105℃土2℃下干燥试样。7分析步骤
7.1测定次数
对同一预干燥试样，至少独立测定两次。注：“独立”是指再次及后续任何一次测定结果不受前面测定结果的影响。本分析方法中，此条件意味着同一操作者在不同的时间或不同操作者进行重复测定，包括采用适当的再校准。7.2试料量
称取0.20g预干燥试样（见6.2)，精确至0.0001g。7.3空白试验
随同试料做空白试验，所用试剂须取自同一试剂瓶。7.4验证试验
随同试料分析同类型标准样品做验证试验。7.5测定
7.5.1试料分解
将试料（见7.2）置于刚玉中，加人3g过氧化钠（见4.1），置于700℃马弗炉炉口，烘烤至过氧化钠呈焦黄色（或直接放人600℃马弗炉中慢慢升至700℃），放入炉中，熔融8min～10min，取出冷却，置于盛有50mL热水的300mL烧杯中，等剧烈反应后，放于低温电炉上加热煮沸至冒大气泡（赶尽过氧化氢），取下稍冷，缓缓加入15mL～20mL盐酸（见4.2），用热水洗出。7.5.2还原滴定
7.5.2.1将上述制备的溶液置于电炉上加热至60℃~70℃，趁热用少量水冲洗杯壁，立即在搅拌下滴加二氯化锡溶液（见4.6）至浅黄色，调整体积约为100mL~150mL，温度控制在10℃～30℃，加15滴钨酸钠溶液（见4.10），用三氯化钛溶液（见4.7)滴至呈蓝色，再滴加重铬酸钾标准溶液（见4.9）至无色（不计数）立即加15mL20mL硫磷混酸（见4.5），加4滴二苯胺磺酸钠溶液（见4.11），用重铬酸钾标准溶液（4.9）滴定至稳定的紫色，记下滴定体积V。2
YB/T159.2—2015

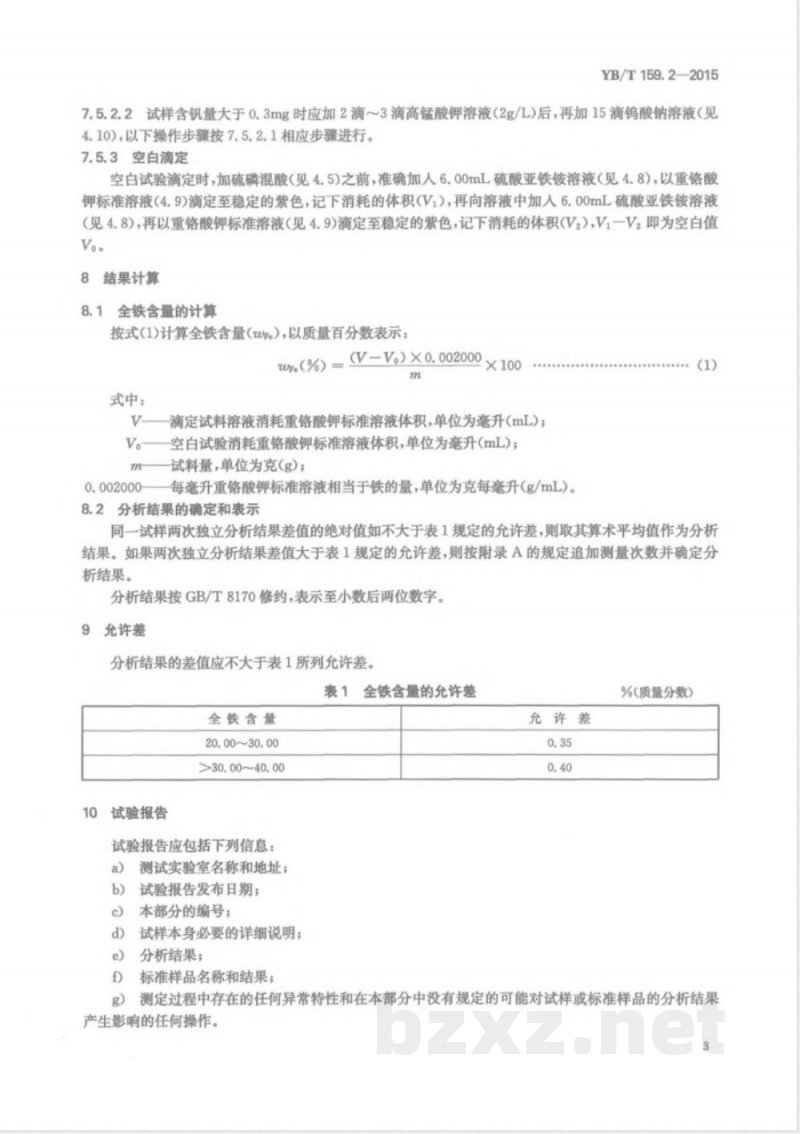

7.5.2.2试样含钒量大于0.3mg时应加2滴~3滴高锰酸钾溶液（2g/L）后，再加15滴钨酸钠溶液（见4.10），以下操作步骤按7.5.2.1相应步骤进行。7.5.3空白滴定
空白试验滴定时，加硫磷混酸（见4.5)之前，准确加入6.00mL硫酸亚铁铵溶液（见4.8），以重铬酸钾标准溶液（4.9）滴定至稳定的紫色，记下消耗的体积（V），再向溶液中加人6.00mL硫酸亚铁铵溶液（见4.8)，再以重铬酸钾标准溶液（见4.9)滴定至稳定的紫色，记下消耗的体积（V2），V,一V，即为空白值Vo
8结果计算
8.1全铁含量的计算
按式（1）计算全铁含量（wre），以质量百分数表示wr:(%) = V-V) ×0. 000 ×100m
式中：
V滴定试料溶液消耗重铬酸钾标准溶液体积，单位为毫升(mL)；V。
空白试验消耗重铬酸钾标准溶液体积，单位为毫升(mL)；m
试料量，单位为克（g）；
0.002000每毫升重铬酸钾标准溶液相当于铁的量，单位为克每毫升（g/mL）。8.2分析结果的确定和表示
同一试样两次独立分析结果差值的绝对值如不大于表1规定的允许差，则取其算术平均值作为分析结果。如果两次独立分析结果差值大于表1规定的允许差，则按附录A的规定追加测量次数并确定分析结果。
分析结果按GB/T8170修约，表示至小数后两位数字。9允许差
分析结果的差值应不大于表1所列允许差。表1全铁含量的允许差
全铁含量
20.00~30.00
>30.00~40.00
试验报告
试验报告应包括下列信息：
测试实验室名称和地址；
试验报告发布日期；
本部分的编号；
试样本身必要的详细说明；
分析结果；
标准样品名称和结果；
允许差
%（质量分数）
测定过程中存在的任何异常特性和在本部分中没有规定的可能对试样或标准样品的分析结果产生影响的任何操作。
YB/T159.2—2015
从独立的重复结果开始
附录A
(规范性附录）
试样分析值接受程序流程图
测定×、32
[X-X2/≤Rd
再次测定3
Xmax-Xmin≤1.2Rd
再次测定x4
min≤1.3Rd
μ=中位值（1X2,X3，x4）
注：Ra即表1所列允许差。
试样分析值接受程序流程图免费标准下载网bzxz
X+X2+X3
X+X2+X3+x
155024-0751
15502407516
中华人民共和国黑色冶金
行业标准
钛精矿（岩矿）全铁含量的测定三氯化钛重铬酸钾滴定法
YB/T159.2—2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
开本880×1230
印张0.75
字数14千字
2015年9月第一次印刷
2015年9月第一版
统一书号：155024·0751
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
中华人民共和国黑色冶金行业标准YB/T159.2—2015
代替YB/T159.2—1999
钛精矿（岩矿）全铁含量的测定三氯化钛重铬酸钾滴定法
Titanium concentrate(rock minerals)-Determination of total iron contentThetitaniumchloride-potassium dichromatetitrimetric method2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施
YB/T159《钛精矿（岩矿）》分为以下7个部分：第1部分
第2部分
第3部分
一第4部分
一第5部分
第6部分
第7部分
钛精矿（岩矿）
钛精矿（岩矿）
钛精矿(岩矿）
钛精矿（岩矿）
钛精矿(岩矿)
钛精矿（岩矿）
钛精矿（岩矿）
二氧化钛含量的测定硫酸铁铵滴定法；全铁含量的测定三氯化钛重铬酸钾滴定法；氧化亚铁含量的测定重铬酸钾滴定法：磷含量的测定铋磷钼蓝分光光度法；燃烧碘量法；
硫含量的测定
YB/T159.2—2015
EGTA-CyDTA滴定法；
氧化钙和氧化镁含量的测定
氧化钙和氧化镁含量的测定
火焰原子吸收光谱法。
本部分为YB/T159的第2部分。
本部分按照GB/T1.1—2009给出的规则起草。三氯化钛重铬酸钾容量法测定全铁本部分代替YB/T159.2—1999《钛精矿（岩矿)化学分析方法含量》，与YB/T159.2—1999相比，主要技术变化如下：本部分增加了“警告”说明和“试验报告”要求；更新了规范性引用文件；
修改了取样和制样的要求，规定按照GB/T6730.1和GB/T10322.1的要求进行制取样；本部分增加了“结果计算”要求及规范性附录A。本部分由中国钢铁工业协会提出。本部分由全国生铁及铁合金标准化技术委员会（SAC/TC318)归口。本部分起草单位：国家冶金工业铁精矿质量监督检测中心、国家钒钛制品质量监督检验中心、金属矿产资源高效循环利用国家工程研究中心。本部分主要起草人：海冰、徐修平、唐香林、华绍广、李波。本部分所代替标准的历次发布情况：YB/T159.2—1999。
钛精矿（岩矿）全铁含量的测定三氯化钛重铬酸钾滴定法
YB/T159.2—2015
警告一一使用本部分的人员应有正规实验室工作的实践经验。本部分并未指出所有可能的安全问题。使用者有责任采取适当的安全和健康措施，并保证符合国家有关法规规定的条件。1范围
本部分规定了用三氯化钛重铬酸钾滴定法测定全铁含量。本部分适用于钛精矿（岩矿）中全铁含量的测定，测定范围（质量分数）：20.00%～40.00%。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6682分析实验室用水规格和试验方法GB/T6730.1铁矿石化学分析方法分析用预干燥试样的制备GB/T8170数值修药规则与极限数值的表示和判定GB/T10322.1铁矿石取样和制样方法3原理
试料以过氧化钠熔融，用热水浸取，加适量的盐酸，以钨酸钠为指示剂，用三氯化钛将高价铁还原成低价铁至生成“钨蓝”，再用重铬酸钾氧化至蓝色消失，加人硫酸、磷酸混合酸，以二苯胺磺酸钠为指示剂，用重铬酸钾标准溶液滴定，借此测定全铁含量。4试剂与材料
分析中除另有说明外，仅使用认可的分析纯试剂和蒸馏水或与其纯度相当的水，符合GB/T6682的规定。
4.1过氧化钠。
4.2盐酸，pl.19g/mL。
4.3硫酸，pl.84g/mL。
4.4磷酸，pl.70g/mL。
5硫磷混合酸，15+15+70。
将150mL硫酸（见4.3）在不断搅拌下缓缓加人到500mL水中，冷却后加150mL磷酸（见4.4），用水稀释至1000mL混匀。
4.6二氯化锡溶液，150g/L。
称取15g二氯化锡溶于20mL盐酸（见4.2)中，用水稀释至100mL（加入数粒锡粒）混匀。4.7三氯化钛溶液，1十19。
取三氯化钛溶液(15%～20%)用盐酸(1+十9)稀释至20倍（用时现配)。3硫酸亚铁铵溶液，约0.03mol/L。4.8
称取11.82g硫酸亚铁铵［（NH）2Fe(SO）2·6H2O]溶于硫酸（5+95）中，移入1000mL容量瓶，以1
YB/T159.2—2015
硫酸（5十95)稀释至刻度，混匀。4.9重铬酸钾标准溶液，c(
KCr20）=0.03581mol/L。
称取3.5116g预先在150℃烘1h并于干燥器中冷却至室温的重铬酸钾基准试剂，用水溶解，移入1000mL容量瓶中，用水稀释至刻度，混匀。4.10钨酸钠溶液，250g/L。
称取25g钨酸钠溶于适量的水中，加5mL磷酸（4.4），用水稀释至100mL，混匀。4.11二苯胺磺酸钠指示剂，2g/L。5仪器
5.1刚玉：容积25mL。
5.2马弗炉，可调温度500℃～1000℃。6取样和制样
6.1实验室试样
按照GB/T10322.1进行取样和制样。一般试样粒度应小于100μm。如试样中化合水或易氧化物含量高时，其粒度应小于160μm。6.2预干燥试样的制备
按照GB/T6730.1在105℃土2℃下干燥试样。7分析步骤
7.1测定次数
对同一预干燥试样，至少独立测定两次。注：“独立”是指再次及后续任何一次测定结果不受前面测定结果的影响。本分析方法中，此条件意味着同一操作者在不同的时间或不同操作者进行重复测定，包括采用适当的再校准。7.2试料量
称取0.20g预干燥试样（见6.2)，精确至0.0001g。7.3空白试验
随同试料做空白试验，所用试剂须取自同一试剂瓶。7.4验证试验
随同试料分析同类型标准样品做验证试验。7.5测定
7.5.1试料分解
将试料（见7.2）置于刚玉中，加人3g过氧化钠（见4.1），置于700℃马弗炉炉口，烘烤至过氧化钠呈焦黄色（或直接放人600℃马弗炉中慢慢升至700℃），放入炉中，熔融8min～10min，取出冷却，置于盛有50mL热水的300mL烧杯中，等剧烈反应后，放于低温电炉上加热煮沸至冒大气泡（赶尽过氧化氢），取下稍冷，缓缓加入15mL～20mL盐酸（见4.2），用热水洗出。7.5.2还原滴定
7.5.2.1将上述制备的溶液置于电炉上加热至60℃~70℃，趁热用少量水冲洗杯壁，立即在搅拌下滴加二氯化锡溶液（见4.6）至浅黄色，调整体积约为100mL~150mL，温度控制在10℃～30℃，加15滴钨酸钠溶液（见4.10），用三氯化钛溶液（见4.7)滴至呈蓝色，再滴加重铬酸钾标准溶液（见4.9）至无色（不计数）立即加15mL20mL硫磷混酸（见4.5），加4滴二苯胺磺酸钠溶液（见4.11），用重铬酸钾标准溶液（4.9）滴定至稳定的紫色，记下滴定体积V。2
YB/T159.2—2015
7.5.2.2试样含钒量大于0.3mg时应加2滴~3滴高锰酸钾溶液（2g/L）后，再加15滴钨酸钠溶液（见4.10），以下操作步骤按7.5.2.1相应步骤进行。7.5.3空白滴定
空白试验滴定时，加硫磷混酸（见4.5)之前，准确加入6.00mL硫酸亚铁铵溶液（见4.8），以重铬酸钾标准溶液（4.9）滴定至稳定的紫色，记下消耗的体积（V），再向溶液中加人6.00mL硫酸亚铁铵溶液（见4.8)，再以重铬酸钾标准溶液（见4.9)滴定至稳定的紫色，记下消耗的体积（V2），V,一V，即为空白值Vo
8结果计算
8.1全铁含量的计算
按式（1）计算全铁含量（wre），以质量百分数表示wr:(%) = V-V) ×0. 000 ×100m
式中：
V滴定试料溶液消耗重铬酸钾标准溶液体积，单位为毫升(mL)；V。
空白试验消耗重铬酸钾标准溶液体积，单位为毫升(mL)；m
试料量，单位为克（g）；
0.002000每毫升重铬酸钾标准溶液相当于铁的量，单位为克每毫升（g/mL）。8.2分析结果的确定和表示
同一试样两次独立分析结果差值的绝对值如不大于表1规定的允许差，则取其算术平均值作为分析结果。如果两次独立分析结果差值大于表1规定的允许差，则按附录A的规定追加测量次数并确定分析结果。
分析结果按GB/T8170修约，表示至小数后两位数字。9允许差
分析结果的差值应不大于表1所列允许差。表1全铁含量的允许差
全铁含量
20.00~30.00
>30.00~40.00
试验报告
试验报告应包括下列信息：
测试实验室名称和地址；
试验报告发布日期；
本部分的编号；
试样本身必要的详细说明；
分析结果；
标准样品名称和结果；
允许差
%（质量分数）
测定过程中存在的任何异常特性和在本部分中没有规定的可能对试样或标准样品的分析结果产生影响的任何操作。
YB/T159.2—2015
从独立的重复结果开始
附录A
(规范性附录）
试样分析值接受程序流程图
测定×、32
[X-X2/≤Rd
再次测定3
Xmax-Xmin≤1.2Rd
再次测定x4
min≤1.3Rd
μ=中位值（1X2,X3，x4）
注：Ra即表1所列允许差。
试样分析值接受程序流程图免费标准下载网bzxz
X+X2+X3
X+X2+X3+x
155024-0751
15502407516
中华人民共和国黑色冶金
行业标准
钛精矿（岩矿）全铁含量的测定三氯化钛重铬酸钾滴定法
YB/T159.2—2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
开本880×1230
印张0.75
字数14千字
2015年9月第一次印刷
2015年9月第一版
统一书号：155024·0751
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
