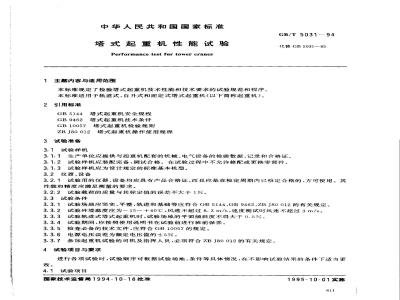

中华人民共和国国家标准
塔式起重机性能试验
Performance test for tower cranes主题内容与适用范围
本标准规定了检验塔式起重机技术性能和技术要求的试验规范和程序。本标准适用于轨道式、自升式和固定式塔式起重机（以下简称起重机）。2引用标准
GB5144塔式起重机安全规程
GB9462塔式起重机技术条件
GB10057塔式起重机检验规则
ZBJ80012塔式起重机操作使用规程3试验准备
3.1试验样机
GB/T 5031—94
代替GB5031—85
3.1.1生产单位应提供与起重机配套的机械、电气设备的检验数据、记录和合格证。3.1.2试验样机应装配完备，调试合格。在试验过程中不允许修配或更换零部件。3.1.3试验样机应为设计规定的标准基本机型。3.2仪器、设备
3.2.1试验用的仪器、设备均应具有产品合格证，而且应是在检定周期内已检定合格的，方可使用。其性能和精度应满足测量的要求。3.2.2试验载荷的质量与其标定值的误差不大于1%。3.3试验条件
3.3.1试验场地应坚实、平整，轨道和基础等应符合GB5144、GB9462、ZBJ80012的有关规定。3.3.2试验环境温度应为一15~～+40℃，风速不超过8.3m/s，速度测试时风速不超过3m/s试验轨道式塔式起重机时，试验场地的平面倾斜度不得大于0.5%。3.3.3
试验期间，应按照使用说明书在试验前进行班前保养。3.3.5检查必备的技术文件，应符合GB10057的规定。3.3.6
电源电压误差为额定电压值的士5%。参如起重机试验的司机及指挥人员，必须符合ZBJ80012的有关规定。4试验项目与要求
进行各项试验时，试验顺序可根据试验场地，条件等具体情况，在不影响试验结果的条件下适当更4.1试验项目
国家技术监督局1994-10-18批准1995-10-01实施
安装、拆卸试验；
绝缘试验，下载标准就来标准下载网
空载试验；
载荷试验：
整体拖运试验。
4.2安装、拆卸试验
GB/T5031-94
起重机的安装与拆卸试验，应根据产品使用说明书要求的顺序和方法进行试验。4.3绝缘试验
整机装配完毕，在电源接通前，对电气设备进行绝缘试验。在主电路、控制电路中，所有电气设备的相间绝缘电阻和对地绝缘电阻不得小于05M0。起重机主体结构、电机底座和所有电气设备的金属外壳、导线的金属护管、安全照明的变压器低压侧一端的接地，电阻不得大于4α,重复接地电阻保护接地电阻)不得大于10α。4.4空载试验
在起重机空载状态下试验，检查各机构运动情况，并测量其速度值。4.4.1检查与测量
4.4、1.1检查下列零部件是否符合GB9462的有关规定：电气设备、安全装置、控制器、照明和信号系统，a.
金属结构、连接件、梯子、通道、司机室和走台等；b.
防护装置：：
传动机构；
制动器；
吊钩、钢丝绳及其连接；
滑轮组、滑轮组的轴和固定零件。检查时，不要求将部件拆开，但应打开常规维护检查时需要打开的盖子，如限位开关罩等。测量基本参数与尺寸：测量值记入附录A（参考件）表A1。4.4.1.2
最大工作幅度值、最小工作幅度值；最大工作幅度时的起升高度，动臂式起重机还应测量最小工作幅度时的起升高度；塔身轴心线对支承面的侧向垂直度；d.
司机室内部尺寸（长、宽、高）；e.
起重机质量？
轨距、轴距；
尾部回转半径；
整体拖运的最小转弯半径、离地间隙及外型尺寸（长、宽、高）。注：1）起重机质量的测定可在总装前对各零部件分别进行。4.4.2操作试验
接通电源后进行起重机的空载操作试验：a.
操作系统、控制系统、联锁装置动作准确、灵活性；b.
起升高度、回转、幅度及行走、限位器的动作可靠、准确性；起重机在空载状态下，起升、回转、变幅、行走等动作的操作试验，各机构中无相对运动部位是c.
否有漏油现象，有相对运动部位的渗漏情况，各机构动作是否平稳，是否有爬行，振颤、冲击、过热、异常噪声等现象。
4.4.3速度测量
测量起升、回转、变幅、行走及微动下降的空载速度。测量值记入表A1。612
4.5载荷试验
GB/T 5031-94
起重机的载荷试验应是在设计规定的基本机型的起升高度和辐度时进行。4.5.1额定载荷试验
检查各机构运转是否正常，测量起升，回转、变幅、行走的额定速度及司机室内的噪声。试验时，还应检测力矩限制器、起重量限制器的精度和灵敏度。起重机在正常工作时按表1工况进行试验，每年一工况的试验不得少于3次。对于各项参数的测量，取其三次测量的平均值，将其值记入表A1。表1奢
额定载荷试验
动臂变幅
小车变幅
臂架在最大幅 吊重在最小幅吊重以额定速以额定速度往 测量各种动作在最大幅度起吊重在全部起
升额定起重量
升高度内,以徽
度和最小幅度度和最大幅度度进行左右回复行走。臂架垂时的速度及各之间，以额定速之间，以额定速转。对不能全回直于轨道，吊重机构起、制动时速下降和额定
宁度俯仰变幅
起升速度进行
起升、下降。在
起升、下降过程
中进行不少于
三次的正常制
吊起最大起重吊重在全部起
量，在该吊重相升高度内起升、应的最大幅度下降。在起升、！不试
对于起升机构
可变速的起重
机，吊起相应于
每一种起升速
度的额定起重
量在该吊重相
应的最大幅度
下降过程中进
行不少于三次
的正常制动
度进行两个方转的起重机，应离地500tum，向的变幅
吊重在最小幅
度和相应于该
吊重的最大幅
度之间以额定
速度进行两个
方向的变幅
间,动臂变幅测
超过最大回转单向行走距离
量变幅时间。测
不小于20 m
注：①对于设计规定不能带载变幅的动臂式起重机，可以不按本表规定进行臂架带载变幅试验，②对于可变速的其它机构,也应进行试验并测量每一种工作速度。4.5.2超载25%静载试验
试验载荷取额定起重量的125%。对试验载荷值有特殊要求的，可由用户与设计单位、制造厂协商确定。定塔身与臂架
连接处的水平
静位移、司机室
噪声及力矩限
制器、起重量限
制器精度
测定各种动作
时的速度及各
机构起、制动时
间,测定塔身与
臂架连接处的
水平静位移
测量每一种工
作速度
在超载25%静载试验时，允许对力矩限制器、起重量限制器、制动器进行调整。试验后应重新将其调整到原规定值。
考核起重机的强度及结构承载力。卸载后起重机是否出现可见裂纹、永久变形、油漆剥落、连接松动613
GB/T5031—94
及对起重机性能和安全有影响的损坏。试验结果记入表A1。超载25%静载试验按表2工况进行，试验时臂架位于与轨道成45°和垂直于轨道的两个方位。表2超载25%静载试验
在最大幅度时，起吊相应额定起重量的125%
吊起最大起重量的125%，在该吊重相应的最大辐度时
取1和2的中间幅度之最大力矩点处，起升相应额定起重量的125%
4.5.3超载10%动载试验
试验载荷取额定起重量的110%。起
吊重吊离地面100~～200mm处，并在吊钩上逐次增加重量至1.25倍，停留10min当对试验载荷有特殊要求时，可由用户与设计单位、制造厂共同协商确定。检查起重机各机构运转的灵活性和制动器的可靠性。卸载后，检查机构及结构各部件有无松动和破坏等异常现象。试验结果记人表A1。备注
试验按表3工况进行，根据设计要求进行组合动作试验。每一工况的试验不得少于三次，每一次的动作停稳后再进行下一次启动。起重机各动作按使用说明书的要求进行操作，必须使速度和加（减）速度限制在起重机限定范围内。表3超载10%动载试验
动臂变幅
试验范围
小车变幅
1【在最大幅度时吊重在全部起
臂架在最大幅吊重在最小幅吊重以额定速以额定速度往根据设计要求，吊起相应额定|升高度内，以额
起重量的定速度起升、下
吊起最大额定
起重量的
110%，在该吊
重相应的最大
幅度时
在1和2中间
幅度处，吊起相
应额定起重量
的110%
对于起升机构
可变速的起重
机，吊起相应于
每·-起升速度
的额定起重量
的 110%,在该
吊重相应的最
大蝠度时
度和最小幅度
之间，以额定速
度俯仰变幅
度和最大幅度度进行左右回复行走。臂架向|进行组合动作之间，以额定速转，对不能全回前、向后以及垂度进行两个方转的起重机，应直于轨道。吊重向的变幅
超过最大回转离地500mm，
吊重在最小幅角
度和相应于该
吊重的最大幅
度之间，以额定
速度进行两个
方向的变幅
单向行走距离
不小于20m
注：对于设计规定不能带载变幅的动臂式起重机，可以不按本表规定进行臂架带载变幅试验。614
4.6整体拖运试验
GB/T5031-94
拖运总里程不得少于20km，其中拖运速度为最大拖运速度的1.2倍时，其连续拖运里程应在5km以上。
试验时应观察拖运状态下的稳定性、检查转向、制动、轴承温升及各零部件的紧固情况等。4.7试验报告
试验结束后，应认真整理试验记录和检查结果，编写有试验结论的试验报告：写明日期、地点、环境条件(温度、风力等)试验人员及负责人姓名；b.
审查钢丝绳、吊钩等主要零部件的合格证并做记录；详细记载每种工况下的载荷、试验程序和结果，对所试验的起重机做出结论。
试验样机型号
样机编号
天气情况
试验人员
GB/T 5031—94
附录A
性能试验记录表
（参考件）
表A1性能试验记录表
试验日期
试验地点
负责人姓名
考核项目及检查内容
最大工作幅度，m
最小工作幅度,m
最大幅度时起升高度，m
最小幅度时起升高度，m
(动臂式塔式超重机）
司机室内部尺寸
长×宽x高,m
起重机质量，t
轨距，m
轴距，m
部回转半径：m
最小转弯半径.m
整体拖运
离地间隙，mm
外型尺寸
长×宽×高,m
运转情况
操作情况
行走限位开关
高度限位开关
变幅限位开关
起升速度，m/min
回转速度，r/min
行走速度，m/min
变幅速度，m/min
规定要求
测试值
一戴毅试整
商意以动载试您
考核项目及检查内容
起升速度，m/min
回转速度,r/min
行走速度，m/min
变幅速度,m/min
最低稳定下降速度，m/min
司机室噪声dB(A）
力矩限制器
起重量限制器
吊重有无下滑现象
结构件有无永久变形
焊缝有无裂纹
运转情况
操纵情况
附加说明：
GB/T5031—94
规定要求
本标准由中华人民共和国建设部提出。本标准由建设部北京建筑机械综合研究所归口。测试值
本标准由建设部北京建筑机械综合研究所，北京市建筑工程机械厂，长沙建筑机械研究所，四川建筑机械厂，沈阳建筑机械厂负责起草。本标准委托建设部北京建筑机械综合研究所负责解释。本标准主要起草人贾志权、侯维娜、郎媛、程昌永、胡元凯。617
