GB/T 5187-1985
基本信息
标准号： GB/T 5187-1985
中文名称：纯铜箔
标准类别：国家标准(GB)
英文名称： Pure copper foil
标准状态：已作废
发布日期：1985-05-18
实施日期：1986-03-01
作废日期：2008-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：94852
标准分类号
标准ICS号：冶金>>有色金属>>77.120.30铜和铜合金
中标分类号：冶金>>有色金属及其合金产品>>H62重金属及其合金
出版信息
出版社：中国标准出版社
页数：3页
标准价格：13.0 元
相关单位信息
首发日期：1985-05-18
复审日期：2004-10-14
起草单位：上海金属带箔厂
归口单位：全国有色金属标准化技术委员会
发布部门：国家标准局
主管部门：中国有色金属工业协会
标准简介
本标准适用于各工业部门使用的轧制纯铜箔。 GB/T 5187-1985 纯铜箔 GB/T5187-1985 标准下载解压密码：www.bzxz.net

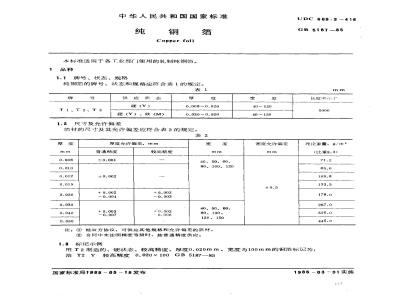

标准图片预览
标准内容
中华人民共和国国家标准
纯铜箔
Copper foll.
本标准适用于各工业部门使用的轧制纯铜箔。1品种
1.1牌号、状态、规格
纯铜箔的牌号、状态和规格应符合表1的规定。表1
供应状态
硬(Y)
硬（Y）、软（M)
1.2尺寸及允许偏差
0.008 ~0.020
0.030 ~0.050
箔材的尺寸及其允许偏差应符合表2的规定。表2
厚度允许偏差，mm
普通精度
较高精度
40、50、60.
80、100、120
40、50、60、
80、100、
120、150
注：①经双方协议，可供应其他规格和允许偏差的箔材②合同中未注明精度等级时，按普通精度供应。1.3标记示例
40~120
40~150
宽度允许偏差
UDC 669.3-416
GB 518785
长度不小
理论重量，g/mz
（比重8.9）
用T2制造的、硬状态、较高精度、厚度0.020mm、宽度为100mm的铜箔标记为，较高精度0.020×100GB5187—85箔T2Y
国家标准局1985-05-18发布
1986-03-01实施
2技术要求
2.1化学成分
GB 5187-85
化学成分应符合YB145-71《纯铜加工产品化学成分》中T1、T2、T3的规定。2.2力学性能
箔材的抗拉强度应符合表3的规定。表3
0.010~0.050
2.3表面质量
硬（Y）
抗拉强度ab,kgf/mm
不小？
铜箔表面应光滑、清洁，不应有刻印、压折、磨痕和润滑油的油迹。2.3.1
铜箔的边缘不得有毛剌、缺口和裂边。2.3.3台
铜箔的轴卷两端须整齐、清洁，不应有刻印、凹坑和脏物。铜箔表面不应有超出厚度充许偏差的缺陷。2.3.4
2.3.5厚度等或小于0.03mm的箔材，对光用肉眼观察时允许有个别的，但不形成条状和周部聚积的小针眼。
2.3.6宽度不大于50mm的箔材，许可有轻微的氧化色，但不应超过总卷数的20%。宽度大于50mm的箔材，边缘上允许存在氧化色。3试验方法
3.1铜箔的化学成分仲裁分析按GB471-64《铜化学分析标准方法》的规定进行。3.2铜箔的抗拉强度试验参照GB3076一82《金属薄板（带）拉伸试验方法》进行。3.3铜箔的表面质量用肉眼检查。3.4铜箔的厚度用微米干分尺或杠杆千分尺测量，宽度用钢板尺或游标卡尺测量。4检验规则
4.1检查和验收
4.1.1铜箔应由供方技术监督部门验收，并保证产品质量符合本标准要求。4.1.2需方可对收到的产品进行验收。如检查结果与本标准不符时，属于内在质量在收到产品之日起二个月内，属于外形尺寸、表面质量在收到产品之日起十日内向供方提出，双方协商解决。4.2组批
铜箔应成批提交验收，每批应由同一牌号、规格和状态所组成。批重不应超过3000kg。4.3检查项目
每批铜箔均应进行化学成分、抗拉强度、外形尺寸和表面质量的检验。4.4取样位置和取样数量
4.4.1化学成分的分析，应从每批产品中任取一个试样进行（生产）允许以铸锭的分析结果报出）。4.4.2抗拉强度试验的取样，在每批铜箔中任取2个纵向试样进行试验。4.4.3铜箔应自每卷中取3～5m长的试样，进行尺寸测量和表面质量的检查。4.5重复试验
各项试验即使有个试样的试验结果不合格，也应从该批中再取双倍试样，进行该不合格项目的复验。复验结果仍有一个试样不合格，则整批报废或逐卷检验，合格者单独编批验收。148
5标志、包装、运输、贮存
5.1标志
GB 5187-—85
箔材的包装箱标志应符合YB730-70《重有色金属加工产品包装、标志、运输和保管般方法》的规定。在验收合格的箔卷上应加贴标签，注明：a供方名称，
b．产品名称，牌号、状态和规格，c．产品批号。
5.2包装、运输和贮存
5.2.1包装规定如下：
5.2.1.1铜箔须缠绕在内径为32~40mm的塑料衬筒或内径为27~30mm的铝管衬筒上。衬筒长度与铜箔宽度相等，充许偏差为+2mm。5.2.1.2，铜箔在衬筒上须卷得紧实，当轴卷移动时不应有松脱现象。5.2.1.3箔材轴卷直径不应小于80mm，每卷张数不应多于5张。成卷后的铜箔应以薄纸和塑料薄膜包裹。
铜箔的装箱：木箱内衬防潮纸，并以软物填实，塞紧，以防窜动。箱外注明“防湿”、5.2.1.4免费标准下载网bzxz
“轻放”等字样或标志，并用包装带捆紧。木箱毛重不应超过50kg，集装箱毛重不应超过600kg。5.2.2运输和贮存时，应防止碰撞、受潮和活性化学物质的侵蚀。5.2.3铜箔在贮存时，应先拆去包装的木箱，然后将箔卷存放在干燥仓库内的架子上。5.3质量证明书
每批铜箔应附有质量证明书，注明：a.
供方名称；
产品名称，
产品牌号、规格、状态和加工精度；批号、重量和件数：
各项分析检验结果及技术监督部门印记，本标准号，
包装日期。
附加说明：
本标准由中国有色金属工业总公司提出。本标准由上海金属带箔厂起草。本标准主要起草人岑春田、莫秀民。自本标准实施之日起，原冶金工业部部标准YB462一64《纯铜箔》作废。119
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
