GB/T 17686-1999
基本信息
标准号： GB/T 17686-1999
中文名称：棉纤维 线密度试验方法 排列法
标准类别：国家标准(GB)
标准状态：已作废
发布日期：1999-03-04
实施日期：1999-09-01
作废日期：2008-09-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：112293
标准分类号
标准ICS号：纺织和皮革技术>>纺织纤维>>59.060.10天然纤维
中标分类号：纺织>>棉纺织>>W10棉纺织综合
出版信息
出版社：中国标准出版社
书号：155066.1-15846
页数：平装16开， 页数：5， 字数：8千字
标准价格：8.0 元
出版日期：1999-09-01
相关单位信息
首发日期：1999-03-04
复审日期：2004-10-14
起草人：沈小妹、唐修珍、睦华明、李梅良
起草单位：上海市纺织纤维检验所
归口单位：中国纤维检验局
提出单位：中国纤维检验局
发布部门：国家质量技术监督局
主管部门：国家质量监督检验检疫总局
标准简介
本标准规定了用排列法测定棉纤维平均线密度的方法。本标准适用于原棉或棉卷、棉条等半制品线密度的测定，也可用于试样内各长度组的线密度测定。 GB/T 17686-1999 棉纤维 线密度试验方法 排列法 GB/T17686-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容
GB/T 17686-1999
本标准等效采用美国国家标准/美国试验与材料协会标准ANSI/ASTMD1769《棉纤维线密度试验方法排列法》。
本标准方法可直接测定棉纤维的线密度。本方法可用于校准其他的线密度测定方法所用的仪器，使测试的结果一致。
本标准附录 A 为提示的附录。
本标准由中国纤维检验局提出并归口。本标准起草单位：上海市纺织纤维检验所。本标推主要起草人：沈小妹、唐修珍、睦华明、李梅良。183
1范围
中华人民共和国国家标准
棉纤维线密度试验方法
排列法
Cotton fibre--Determination of lineardensity--Array method
本标准规定了用排列法测定棉纤维平均线密度的方法。GB/T 17686-1999
本标准适用于原棉或棉卷、棉条等半制品线密度的测定，也可用于试样内各长度组的线密度测定。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB6529--1986纺织品的调湿和试验用标准大气GB/T8170-1987数值修约规则
GB/T13779—1992棉纤维长度试验方法梳片法3术语
3.1线密度linear density
纤维、纱线单位长度的质量，相当于直接制(定长制)表示的细度。3.2特克斯tex
特克斯是表示纤维纱线线密度的单位名称，为1000m长纤维、纱线的质量以克表示的数值。特克斯(tex)的千分之一、十分之一和-千倍，分别称为毫特(mtex）、分特(dtex)和干特(ktex)。3.3调和平均数harmonic mean
平均数的一种，在统计中因缺少总体单位数的资料而不能直接计算算术平均数时，可用调和平均数以取得同算术平均数一样的计算结果。4原理
将分成一些已知长度组的束纤维称重，计点其根数，从而计算出各长度组的棉纤维线密度和棉纤维线密度的平均值。
5仪器和工具
5.1Y121梳片式长度仪。
5.2显微镜或投影仪：放大倍数为150~~200倍。5.3扭力天平：称量100mg，分度值0.2mg；称量25mg，分度值0.05mg；称量5mg分度值国家质量技术监督局1999-03-04批准134
1999-09-01实施
0.01 mg。
GB/T 17686 --1999
5.4载玻片、锻子、挑针、胶水、甘油或水等。5.5手式纤维计数器。
6调湿和试验用标准大气
6.1试验试样应效入4.5~50℃烘箱中进行预调湿处理，时间为0.5h，若试样的回潮率低于标准平衡回潮率，可不进行预调湿。
6.2如果测试线密度分组排列棉束按GB/T13779方法进行测试，并一直放叠在标准大气中，可直接用于测试。
6.3调湿和试验用标准大气应符合GB6529的规定。温度为（20土2）℃，相对湿度为（65士3）%。7试验步骤
7.1测试线密度的试验试样与GB/T13779方法中测试长度和长度分布的试验试样是同一试样。用GB/T13779方法制备各长度组，丢弃5.5mm及以下(组中值)长度组和轻于1mg的长度组。7.2从最长一组开始，将各长度组棉束分别纵向分离出一束100根左右的纤维，将各纤维束称重，精确到 0.01 mg。
7.3夹持棉束的一端，然后用子从另一一端每次夹出若干根纤维，依次移置于涂有薄层甘油或水的载玻片上，纤维排列要均匀，排完后用另一片载玻片盖上，并标明各长度组。7.4每一长度组制备块载玻片，试样准备完毕。7.5计点根数
从最长组开始，将各块载玻片依次放在150～200倍显徽镜或投影仪下计数，记下每片的纤维根数。8计算
8.1某长度组线密度
如果需要某长度组的线密度可用式(1)计算：w
式中：T—第i排列长度组的线密度，mtex，W从第i排列长度组中得的纤维质量，mgtN;一第i排列长度组中取得的纤维根数，根；L:第i排列长度组的长度,mm。
8.2平均线密度
用式（2)计算平均线密度，以包括该试验试样各排列棉束中各长度组线密度的加权调和平均数来表示，以毫特为单位：
I L, . M. NA
式中：T——平均线密度,mtex；M第i排列长度组质量，mg
-组数。
8.3数值修约免费标准下载网bzxz
线密度的毫特值修约至整数，数值修约按GB/T8170的规定进行。...( 2)

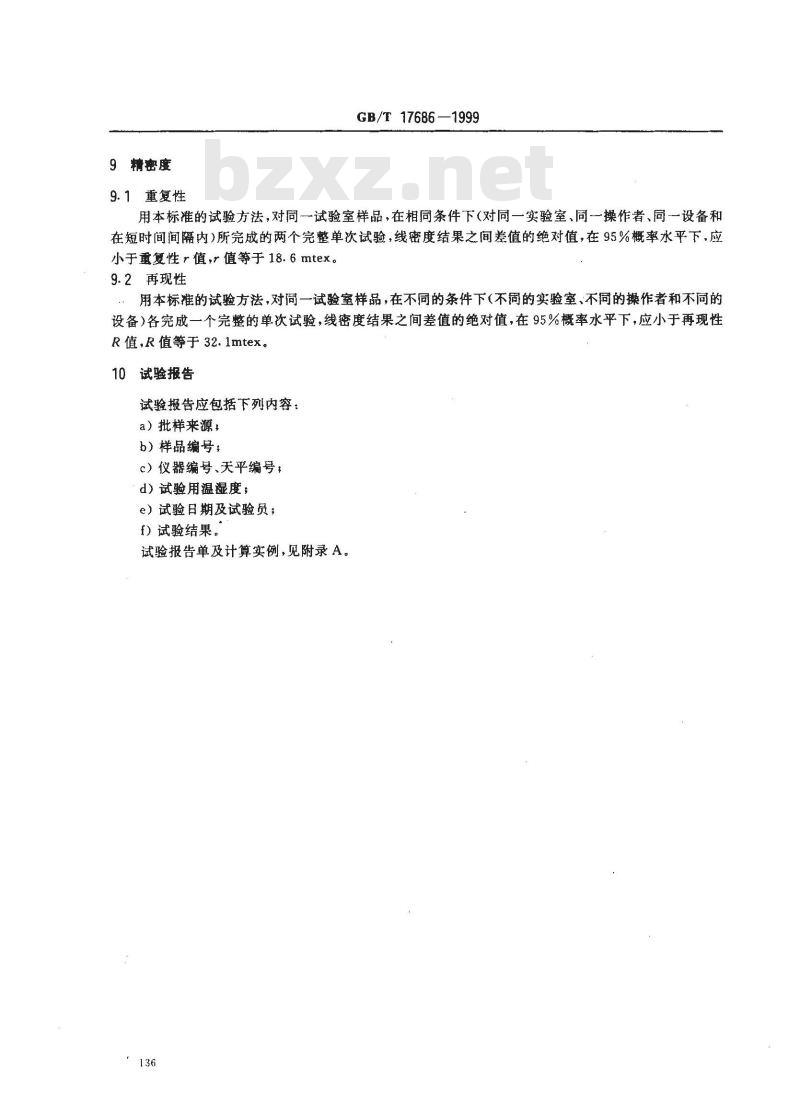

9精密度
9.1重复性
GB/T17686—1999
用本标准的试验方法，对同一试验室样品，在相同条件下（对同一实验室、同一操作者、同一设备和在短时间间隔内)所完成的两个完整单次试验，线密度结果之间差值的绝对值，在95%概率水平下，应小于重复性r值，r值等于18.6mtex。9.2再现性
用本标准的试验方法，对同一试验室样品，在不同的条件下（不同的实验室、不同的操作者和不同的设备）各完成一个完整的单次试验，线密度结果之间差值的绝对值，在95%概率水平下，应小于再现性R值，R值等于32.1mtex
10试验报告
试验报告应包括下列内容：
a）批样来源：
b）样品编号；
c）仪器编号、天平编号，
d）试验用温湿度；
e）试验日期及试验员；
f）试验结果。
试验报告单及计算实例，见附录A。136
批样来源
样品编号
仪器编号
长度L
平均线密度
试验员
GB/T17686-1999
附录A
（提示的附录）
计算实例
棉纤维线密度试验方法排列法试验报告单天平编号
试验日期
温湿度
排列长度
组质量M
取出纤维根数取出纤维质量
复核员
208 mtex
29 714
226 218
各长度组线密度
WIN·L
