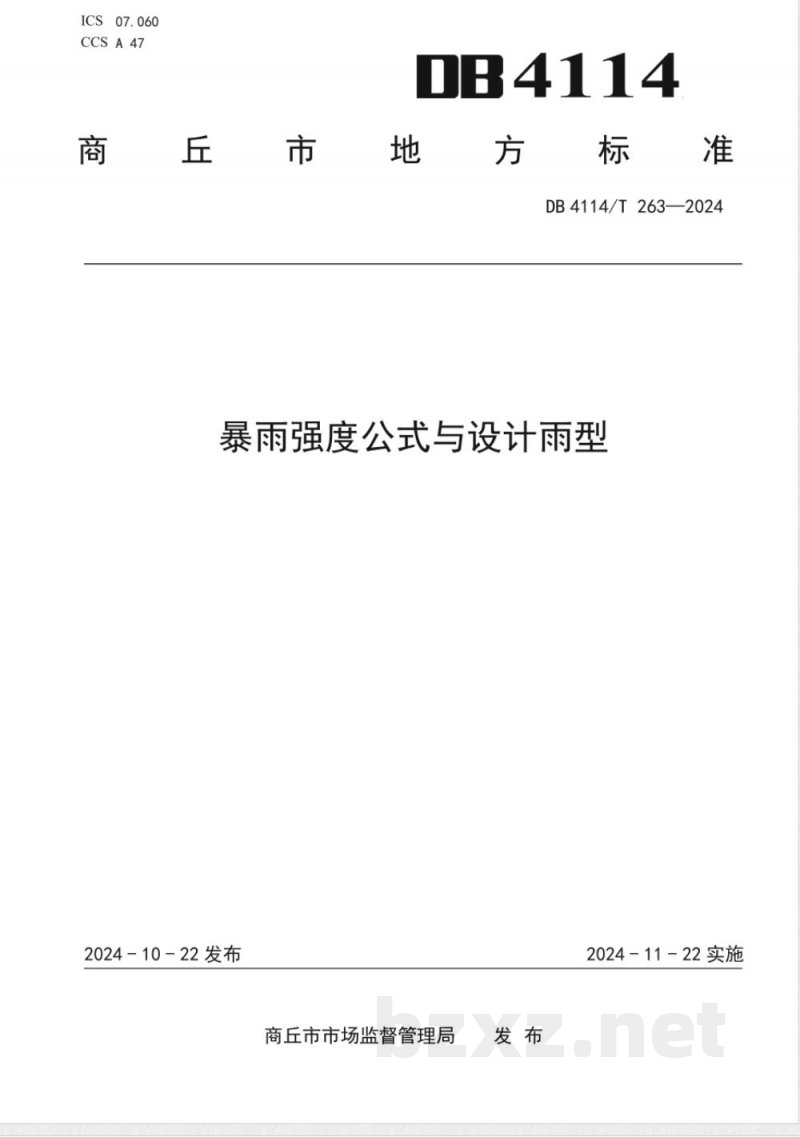

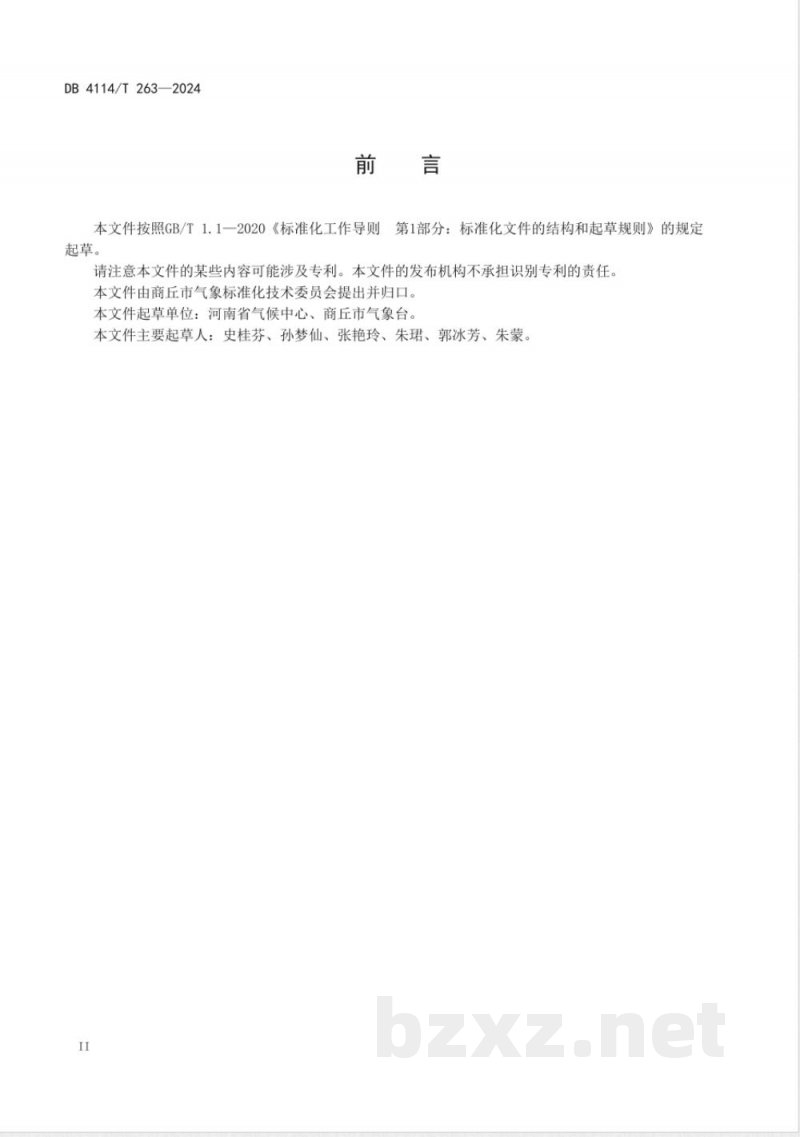

ICS 07.060 CCS A 47 DB4114 商丘市地方标准 DB4114/T263—2024 暴雨强度公式与设计雨型 2024-10-22 发布 商丘市市场监督管理局 发布 2024-11-22 实施 前言 本文件按照 GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由商丘市气象标准化技术委员会提出并归口。 本文件起草单位：河南省气候中心、商丘市气象台。 本文件主要起草人：史桂芬、孙梦仙、张艳玲、朱珺、郭冰芳、朱蒙。 1 范围 本文件规定了商丘市暴雨强度公式相关参数的取值与设计雨型，及相关技术流程。 本文件适用于商丘市主城区的室外排水和海绵城市建设的规划设计与管理工作，市内其他区域可参考使用。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 50014 室外排水设计标准 3 术语和定义 下列术语和定义适用于本文件。 3.1 降雨强度 某一历时内单位时间（每分钟或每小时）的降雨量，以毫米每分钟（mm/min）或毫米每小时（mm/h）计。 3.2 降雨历时 降雨过程中的任意连续时段，以分钟（min）计。 3.3 重现期 统计量的特定值重复出现的时间间隔，以年（a）计。 3.4 暴雨强度 某一历时内单位时间（每分钟或每小时）的降雨量，以毫米每分钟（mm/min）或升每公顷每秒 [L/(hm²·s)] 计。 3.5 暴雨强度公式 反映暴雨过程中降雨强度—降雨历时—重现期三者间函数关系的数学表达式。 3.6 雨型 不同降雨历时内的降雨强度随时间变化的特征，以不同降雨历时的降雨过程线型表达。 3.7 雨峰位置系数 表征降雨强度过程的雨峰位置的参数，从降雨开始至降雨峰值出现的时间段长度与降雨总历时的比值。 4 暴雨强度公式 4.1 暴雨强度公式表达式 按 GB 50014 规定，暴雨强度公式统一表达形式为式（1）： q = 167A(1 + C·lgP) / (t + b)^n 式中： q——设计暴雨强度，单位为升每公顷每秒 [L/(hm²·s)]； A——雨力参数，经验参数； C——雨力变动参数，经验参数； P——重现期，单位为年（a）； t——降雨历时，单位为分钟（min）或小时（h）； b——降雨历时修正参数，经验参数； n——暴雨衰减指数，经验参数。 4.2 主城区暴雨强度公式 主城区采用统一的暴雨强度公式，公式推求方法与技术流程按附录A，表达形式见式（2）、式（3）： i = 1976.898(1 + 1.229 lgP) / (t + 15.661)^0.727 （2） q = 11.838(1 + 1.229 lgP) / (t + 15.661)^0.727 （3） 式中： i——设计暴雨强度，单位为毫米每分钟（mm/min）； q——与 i 的换算关系为 q = 167i。 4.3 暴雨强度公式降雨历时与重现期范围 4.3.1 暴雨强度公式降雨历时范围为 5 min～180 min；降雨历时不在此范围时，设计降雨强度应进行适当修正或复核。 4.3.2 暴雨强度公式适用于 2 年～100 年重现期范围，重现期超出范围时的设计降雨强度，可通过趋势外延拟合确定的频率分布曲线获得。 4.3.3 降雨重现期宜按 2 年、3 年、5 年、10 年、20 年、30 年、50 年、100 年等 8 个重现期计算，相对应的频率为 50%、33%、20%、10%、5%、3%、2%、1%。 4.4 暴雨强度公式图表 设计降雨量查算图表、暴雨强度曲线图见附录B。 5 设计雨型 5.1 设计雨型 短历时设计雨型采用芝加哥法雨型，其推求方法与技术流程按附录C。芝加哥法雨型瞬时降雨强度按式（4）、式（5）推求。 i(t) = ……（公式在原文中因OCR缺失不完整） 式中： i(t)——瞬时降雨强度，单位为毫米每分钟（mm/min）； t——降雨历时，单位为分钟（min）； r——雨峰位置系数； tb——峰前降雨历时，单位为分钟（min）。
