ICS 81.080
中华人民共和国黑色冶金行业标准YB/T5107—2004
代替YB/T5107-1993
20051012
热风炉用黏土砖
Fireclay bricks for hot-blast stoves2004-06-17发布
2004-11-01实施
中华人民共和国国家发展和改革委员会发布

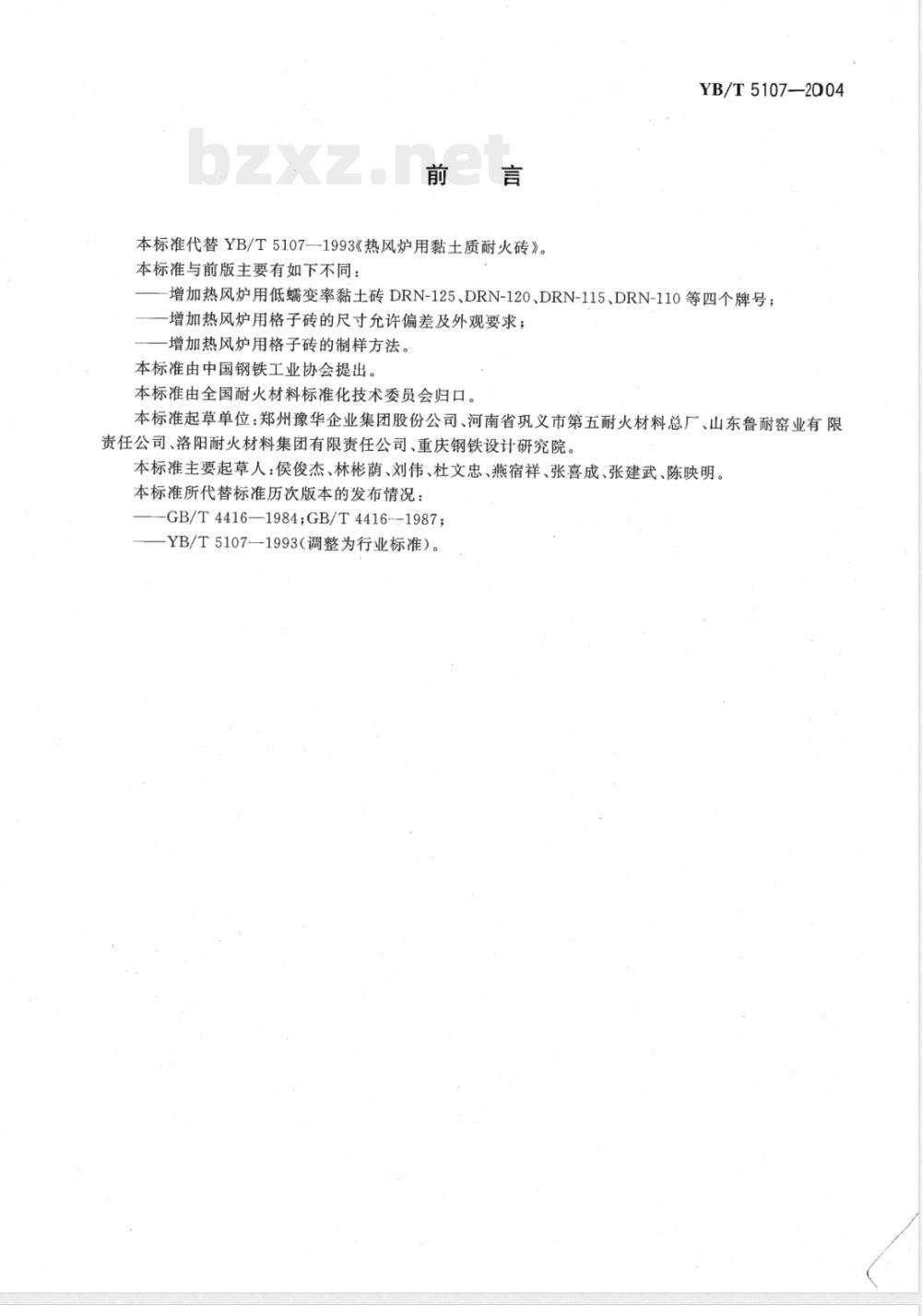

本标准代替YB/T5107—1993《热风炉用黏土质耐火砖》。本标准与前版主要有如下不同：YB/T5107—2004
-增加热风炉用低蠕变率黏土砖DRN-125、DRN-120、DRN-115、DRN-110等四个牌号；增加热风炉用格子砖的尺寸允许偏差及外观要求；增加热风炉用格子砖的制样方法。本标准由中国钢铁工业协会提出。本标准由全国耐火材料标准化技术委员会归口。本标准起草单位：郑州豫华企业集团股份公司、河南省巩义市第五耐火材料总厂、山东鲁耐窑业有限责任公司、洛阳耐火材料集团有限责任公司、重庆钢铁设计研究院。本标准主要起草人：侯俊杰、林彬荫、刘伟、杜文忠、燕宿祥、张喜成、张建武、陈映明。本标准所代替标准历次版本的发布情况：GB/T4416—1984;GB/T4416—-1987；YB/T5107—1993（调整为行业标准）。范围
热风炉用黏土砖
YB/T5107—2004
本标准规定了热风炉用黏土砖的分类及形状尺寸、技术要求、试验方法、检验规则、包装、标志、运输、贮存及质量证明书。
本标准适用于砌筑热风炉用的普通黏土砖及低蠕变率黏土砖。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2997一2000致密定形耐火制品体积密度、显气孔率和真气孔率试验方法GB/T5072
GB/T5073
GB/T5988
GB/T6900
GB/T7321
致密定形耐火制品常温耐压强度试验方法耐火制品压蠕变试验方法
致密定形耐火制品重烧线变化试验方法黏土、高铝质耐火材料化学分析方法定形耐火制品试样制备方法
GB/T10325一2001定形耐火制品抽样验收规则GB/T10326—2001定
定形耐火制品尺寸、外观和断面的检查方法GB/T16546—-1996
定形耐火制品包装、标志、运输和贮存YB/T370一1995耐火制品荷重软化温度试验方法（非示差一升温法）YB/T376.11995耐火制品抗热震性试验方法（水急冷法）YB/T5012—1997高炉及热风炉用砖形状尺寸分类及形状尺寸
3.1砖按用途分为热风炉用普通黏土砖和热风炉用低蠕变率黏土砖两类。3.2．热风炉用普通黏土砖按三氧化二铝的质量分数分为RN-42、RN-40、RN-36等三个牌号，热风炉用低蠕变率黏土砖按蠕变率试验温度分为DRN-125、DRN-120、DRN-115、DRN-110等四个牌号。其中D、R、N分别为“低”、“热”、“黏”三个汉字的汉语拼音首字母。3.3·砖的形状尺寸应符合YB/T5012的规定，亦可按用户提供的图纸要求进行。4
技术要求
热风炉用普通黏土砖的理化指标应符合表1的规定。4.2
热风炉用低蠕变率黏土砖的理化指标应符合表2的规定。4.3
炉项及炉墙用砖的尺寸允许偏差及外观应符合表3的规定。蓄热室格子砖的尺寸允许偏差及外观应符合表4的规定。YB/T5107—2004
w(AlO)，%
体积密度，g/cm3
显气孔率，%
常温耐压强度，MPa
0.2MPa荷重软化开始温度，℃
加热永久线变化，%
1400℃×2h
1350℃×2h
抗热震性（1100℃，水冷），次热风炉用普通黏土砖的理化指标指
2.00~2.20
22(24)
注：1．括号内的数据为蓄热室格子砖的指标；2.体积密度指标为设计用砖量的参考指标，不做考核表2
w(Al2O),%
2.00~2.20
22(24)
提供数据
热风炉用低蠕变率黏土砖的理化指标指bZxz.net
DRN-125
体积密度，g/cm
显气孔率，%
常温耐压强度，MPa
压蟠变率，%
(0.2MPa×50h)
加热永久线
变化，%
1400℃×2h
1350℃×2h
1300℃×2h
抗热震性（1100℃，水冷），次2.15~2.35
22(24)
1250℃
DRN-120
2.00~2.20
22(24)
1200℃
-0.3～0.1
DRN-115
2.00~2.20
22(24)
1150℃
-0.4～0.1
供数据
注：1.括号内的数据为蓄热室格子砖或手工砖的指标；2．体积密度指标为设计用砖量的参考指标，不做考核炉顶及炉墙用砖的尺寸允许偏差及外观表3
尺寸允许偏差”
尺寸≤150
尺寸151～350
尺寸>350
尺寸≤350
尺寸>350
缺角长度(a+b+c)
缺棱长度（e+f十g）
熔洞直径
宽度≤0.25
裂纹长度
宽度0.26~0.5
宽度>0.5
不大于
·根据用户需求可对砖的个主要尺寸进行分档a
不限制
不准有
2.00~2.20
22(24)
DRN-110
2.00~2.20
22(24)
1100℃
-0.4～0.1
单位为毫米
尺寸允许偏差
蓄热室格子砖的尺寸允许偏差及外观长度(宽度)。
高度(厚度)b
同一面上相邻孔的间距
缺角长度（a+b+c)
缺棱长度（e+f+g）
熔洞直径
裂纹长度
相对边差
工作面
非工作面
宽度≤0.1
宽度0.11~0.25
宽度>0.25
不大于
长度（宽度）≥250mm时，尺寸允许偏差供需双方协商b高度(厚度)应根据顾客要求进行尺寸分档4.5
砖的结构缺陷：按表3裂纹指标考核。组合砖的技术要求由供需双方协商。试验方法
不限制
不准有
YB/T5107-—2004
单位为毫米
炉顶和炉墙砖的检验制样按GB/T7321进行。不能制出标准试样的蓄热室格子砖的检验制样：用同一工艺条件下的实心砖代替。5.2
AlO3的检验按GB/T6900进行。
显气孔率、体积密度的检验按GB/T2997一2000进行。常温耐压强度的检验按GB/T5072进行。荷重软化温度的检验按YB/T370一1995进行。变率的检验按GB/T5073进行。
加热永久线变化的检验按GB/T5988进行。抗热震性的检验按YB/T376.1—1995进行。砖的外观、尺寸及断面的检查按GB/T10326一2001进行。检验规则
砖的抽样、验收按GB/T10325—2001进行。表1和表2中的显气孔率、常温耐压强度、荷重软化开始温度或变率为破坏性检验的验收项目。复验时一个试样的允许偏差应符合表5的规定。表5
显气孔率
常温耐压强度
0.2MPa荷重软化开始温度
蠕变率
复验时验收项目的允许偏差
允许偏差
-10℃
YB/T51072004
包装、标志、运输和购存及质量证明书7.1砖的包装、标志、运输和贮存按GB/T16546一1996进行。7.2砖发出时应附有供方质量监督部门签发的产品质量证明书，载明：供方名称、需方名称、合同号、发货日期、标准编号、产品牌号、砖号、批号、尺寸及理化指标等内容。YB/T5107-2004
中华人民共和国黑色冶金
行业标准
热风炉用黏土砖
YB/T5107—2004
治金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×12301/16印张3/4字数10千字2004年10月第一版2004年10月第次印刷*
书号：155024·65定价8.00元
