本标准规定了包装用钢带的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于纸箱、木箱、轻纺和化工产品以及金属材料等包装捆扎用的碳结钢、碳锰钢和低合金钢所制造的钢带。 YB/T 025-2002 包装用钢带 YB/T025-2002 标准下载解压密码：www.bzxz.net

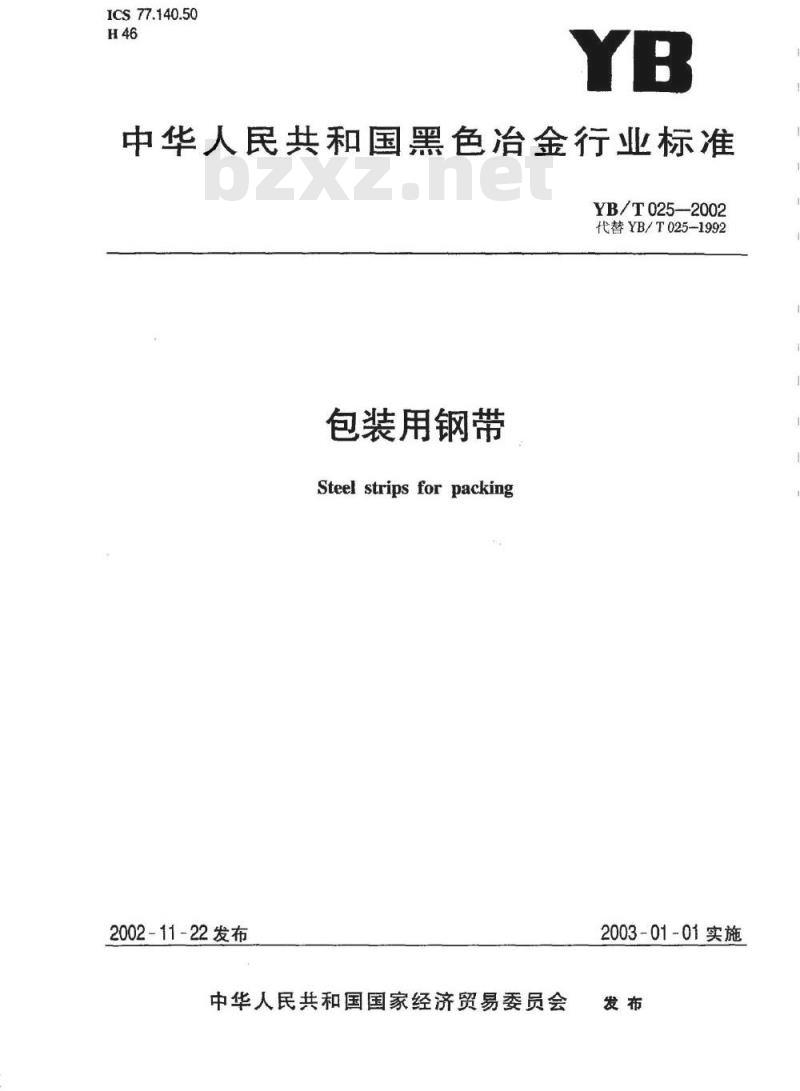

ICS77.140.50
中华人民共和国黑色冶金行业标准YB/T025—2002
代替YB/T025-1992
包装用钢带
Steel strips forpacking
2002-11-22发布
中华人民共和国国家经济贸易委员会2003-01-01实施

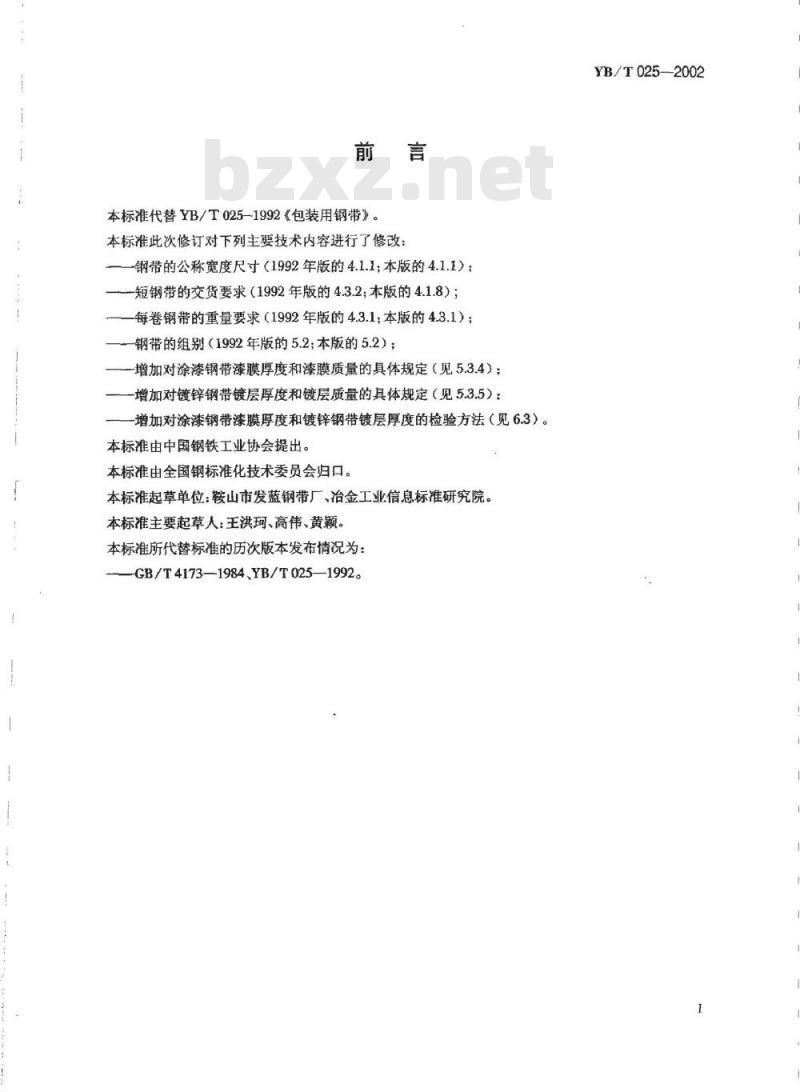

本标准代替YB/T025-1992《包装用钢带》。本标准此次修订对下列主要技术内容进行了修改：钢带的公称宽度尺寸（1992年版的4.1.1；本版的4.1.1）；一短钢带的交货要求（1992年版的4.3.2；本版的4.1.8）；每卷钢带的重量要求（1992年版的4.3.1；本版的4.3.1）；一钢带的组别（1992年版的5.2；本版的5.2）；-增加对涂漆钢带漆膜厚度和漆膜质量的具体规定（见5.3.4）；-增加对镀锌钢带镀层厚度和镀层质量的具体规定（见5.3.5）：一增加对涂漆钢带漆膜厚度和镀锌钢带镀层厚度的检验方法（见6.3）。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准起草单位：鞍山市发蓝钢带厂、冶金工业信息标准研究院。本标准主要起草人：王洪珂、高伟、黄颖。本标准所代替标准的历次版本发布情况为：GB/T4173—1984、YB/T025—1992。YB/T025-2002

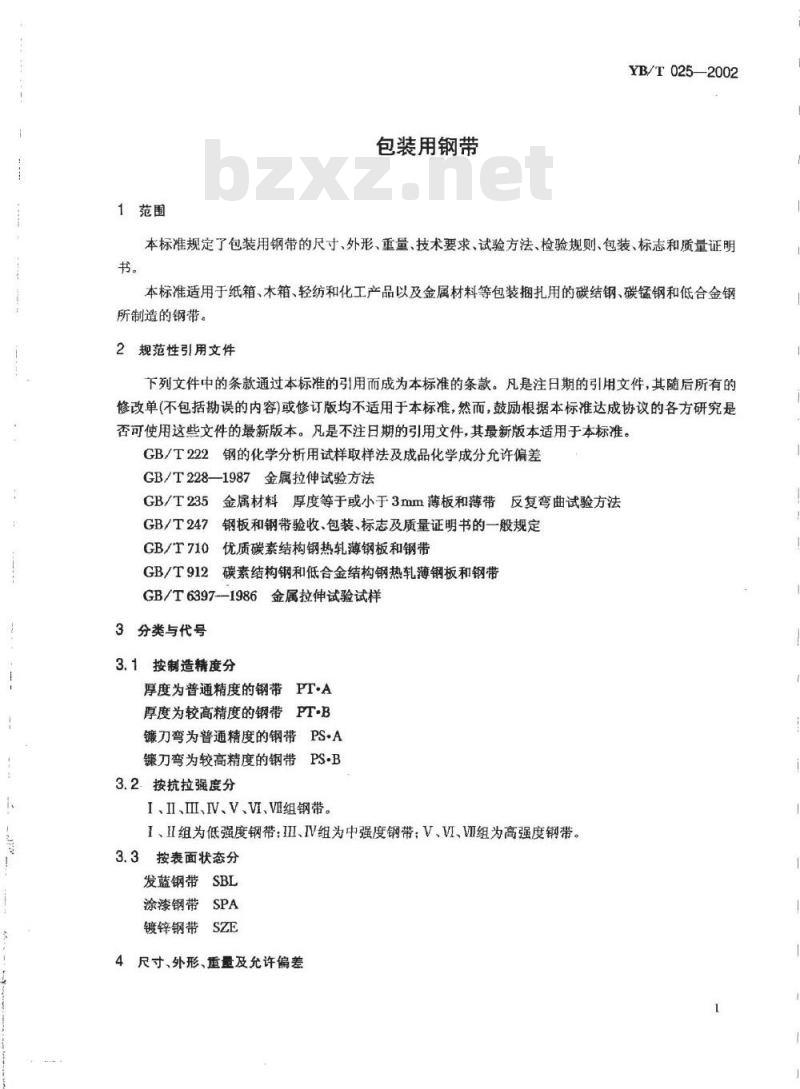

1范围
包装用钢带
YB/T025—2002
本标准规定了包装用钢带的尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。
本标准适用于纸箱、木箱、轻纺和化工产品以及金属材料等包装捆扎用的碳结钢、碳锰钢和低合金钢所制造的钢带。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T222钢的化学分析用试样取样法及成品化学成分允许偏差GB/T228—1987金属拉伸试验方法GB/T235金属材料厚度等于或小于3mm薄板和薄带反复弯曲试验方法GB/T247钢板和钢带验收、包装、标志及质量证明书的一般规定GB/T710优质碳素结构钢热轧薄钢板和钢带GB/T912碳素结构钢和低合金结构钢热轧薄钢板和钢带GB/T6397-1986金属拉伸试验试样3分类与代号
3.1按制造精度分
厚度为普通精度的钢带PT·A
厚度为较高精度的钢带PT·BwwW.bzxz.Net
镰刀弯为普通精度的钢带PS·A
镰刀弯为较高精度的钢带PS·B
3.2按抗拉强度分
I、II、I、V、V、VI、V组钢带。I、IⅡI组为低强度钢带；IⅡI、IV组为中强度钢带：V、VI、V组为高强度钢带。3.3按表面状态分
发蓝钢带SBL
涂漆钢带SPA
镀锌钢带SZE
4尺寸、外形、重量及允许偏差
YB/T025--2002

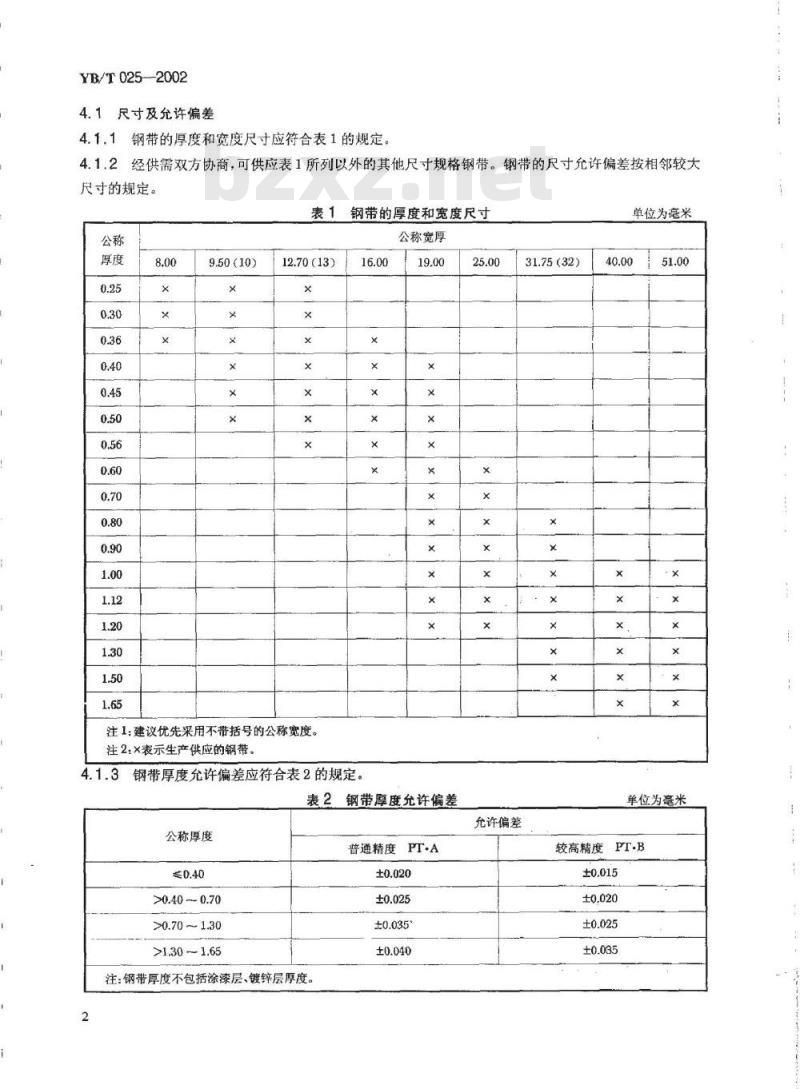

4.1尺寸及允许偏差
4.1，1钢带的厚度和宽度尺寸应符合表1的规定。4.1.2经供需双方协商，可供应表1所列以外的其他尺寸规格钢带。钢带的尺寸允许偏差按相邻较大尺寸的规定。
表1钢带的厚度和宽度尺寸
12.70(13)
注1：建议优先采用不带括号的公称宽度。注2：×表示生产供应的钢带。
4.1.3钢带厚度允许偏差应符合表2的规定。公称宽厚
表2钢带厚度允许偏差
公称厚度
普通精度PT·A
>0.40-0.70
>0.70～1.30
>1.30~1.65
注：钢带厚度不包括涂漆层、镀锌层厚度。2
31.75(32)
充许偏差
单位为毫米
单位为毫米
较高精度PT·B

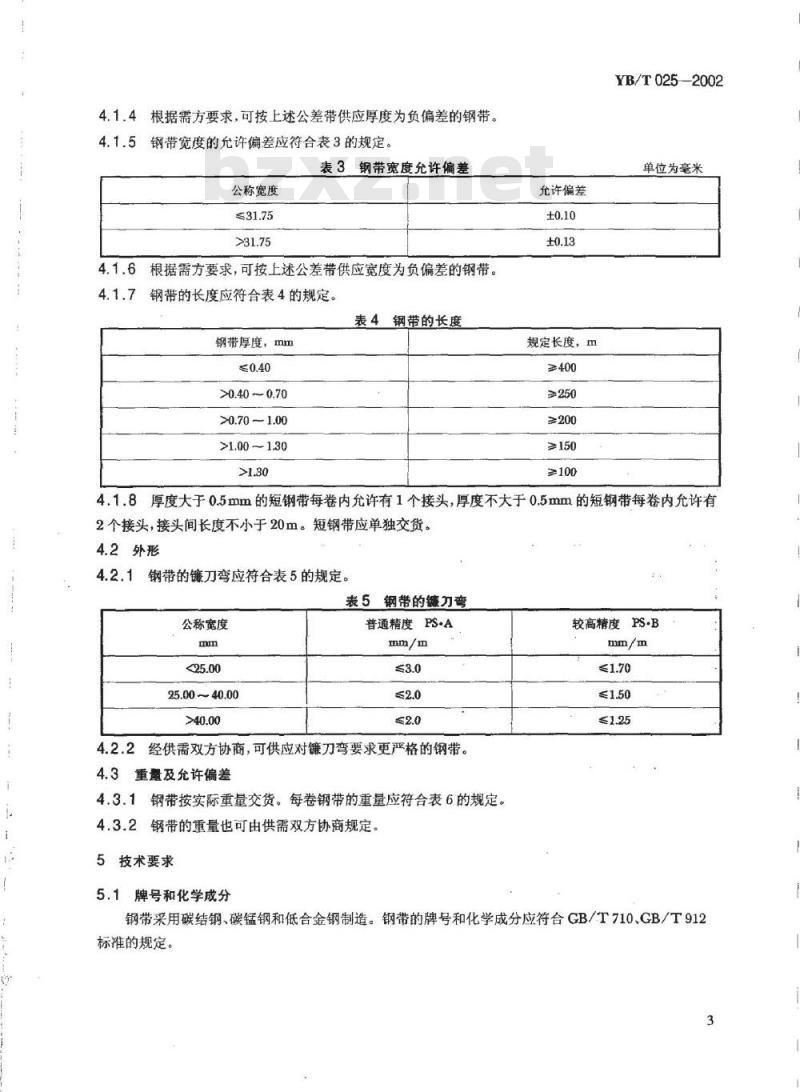

4.1.4根据需方要求，可按上述公差带供应厚度为负偏差的钢带。4.1.5钢带宽度的允许偏差应符合表3的规定。表3钢带宽度充许偏差
公称宽度
根据需方要求，可按上述公差带供应宽度为负偏差的钢带。钢带的长度应符合表4的规定。
表4钢带的长度
钢带厚度，mm
>0.400.70
>0.70～1.00
>1.00~1.30
允许偏差
规定长度，m
≥400
≥250
≥100
YB/T025-2002
单位为毫米
4.1.8厚度大于0.5mm的短钢带每卷内允许有1个接头，厚度不大于0.5mm的短钢带每卷内允许有2个接头，接头间长度不小于20m。短钢带应单独交货。4.2外形
钢带的镶刀弯应符合表5的规定。4.2.1
表5钢带的镰刀弯
公称宽度
25.00~40.00
普通精度PS·A
4.2.2经供需双方协商，可供应对镰刀弯要求更严格的钢带。4.3重量及允许偏差
4.3.1钢带按实际重量交货。每卷钢带的重量应符合表6的规定。4.3.2钢带的重量也可由供需双方协商规定。5技术要求
5.1牌号和化学成分
较高精度PS·B
钢带采用碳结钢、碳锰钢和低合金钢制造。钢带的牌号和化学成分应符合GB/T710、GB/T912标准的规定。
YB/T025—2002
公称宽度
5.2力学性能
表6每卷钢带的重量
钢带的力学性能应符合表7的规定。表7钢带的力学性能
抗拉强度
5.3表面质量
不小于
伸长率6
允许偏差
反复弯曲次数，
5.3.1钢带表面允许有不大于厚度允许公差之半的个别凹面、凸起、豆痕、纵向划伤及划痕，但不得有锈蚀。
5.3.2钢带边缘不得有毛刺、裂边、切割不齐。5.3.3发蓝钢带表面应为蓝色。
5.3.4涂漆钢带的漆膜厚度（单面）应不小于3um：表面漆膜应均匀连续，不得有漏涂：允许有轻微的流挂和擦伤：涂漆钢带表面颜色一般为黑色，亦可由供需双方协商规定。5.3.5镀锌钢带的镀层厚度（单面)应不小于2um；表面镀层应均匀完整，不得有镀层剥落、裂纹和漏镀；允许有个别的漏镀点；镀锌钢带表面颜色一般为银灰色。4
5.3.6经供需双方协商，可供应表面涂蜡或涂油的发蓝、涂漆或镀锌钢带。5.3.7钢带交货时，其缺陷部分不得超过一卷总长度的8%。6试验方法
YB/T025—2002
6.1钢带的外观色泽及表面质量用目视检查，尺寸用相应精度的测量仪器或通用量具测量。6.2测量镰刀弯时，将钢带受检部分放于平台上，用一米长的直尺靠贴钢带的凹测边，测量米尺到凹侧边的最大距离。
6.3涂漆钢带的漆膜厚度和镀锌钢带的镀层厚度用相应精度的测量仪器测量。其测量部位应距钢带边缘不小于3mm处，间隔大致相等，且其长度不小于100mm。每面各测三个点，其六个测试值的算数平均值，即为漆膜厚度或镀层厚度。6.4每批钢带的试验项目、取样数量、取样方法和试验方法应符合表8的规定。6.4.1拉伸试验的试样应符合GB/T6397的规定，试样采用不经机加工的全矩形截面形状。原始横截面积F。按实测尺寸进行计算，当计算值L。<25mm时，则取L-25mm。6.4.2反复弯曲试验的试样宽度可为原材料宽度，在达到规定弯曲次数后，弯曲处外侧应无裂纹。表8每批钢带的试验项目、取样数量、取样方法和试验方法试验项目
化学成分
（熔炼分析）
力学性能
反复弯曲
7验收规则
取样数量
每炉罐号1个
2%（但不少于2卷）
取样方法
GB/T222
在每卷钢带的外端和内端
各取一个试样
试验方法
GB/T710.GB/T912
GB/T228
GB/T235
7.1钢带由供方技术监督部门检查和验收。7.2钢带应成批验收，每批应由同一牌号、同一规格、同一表面状态和同一组钢带组成。7.3钢带的复验应符合GB/T247的规定。8包装、标志及质量证明书
钢带的包装、标志及质量证明书应符合GB/T247的规定。S
中华人民共和国黑色冶金
行业标准
包装用钢带
YB/T025-2002
冶金工业信息标准研究院标准化研究所出版发行世界金属导报社文印中心印刷
北京市灯市口大街74号
邮政编码：100730
话：65252815
版权专有不得髓印
开本880×12301/16印张3/4字数14千字2003年1月第一版2003年1月第一次印刷*
编号：2003-001
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
