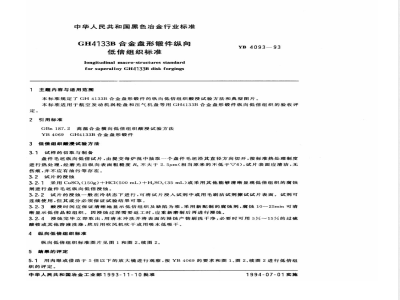

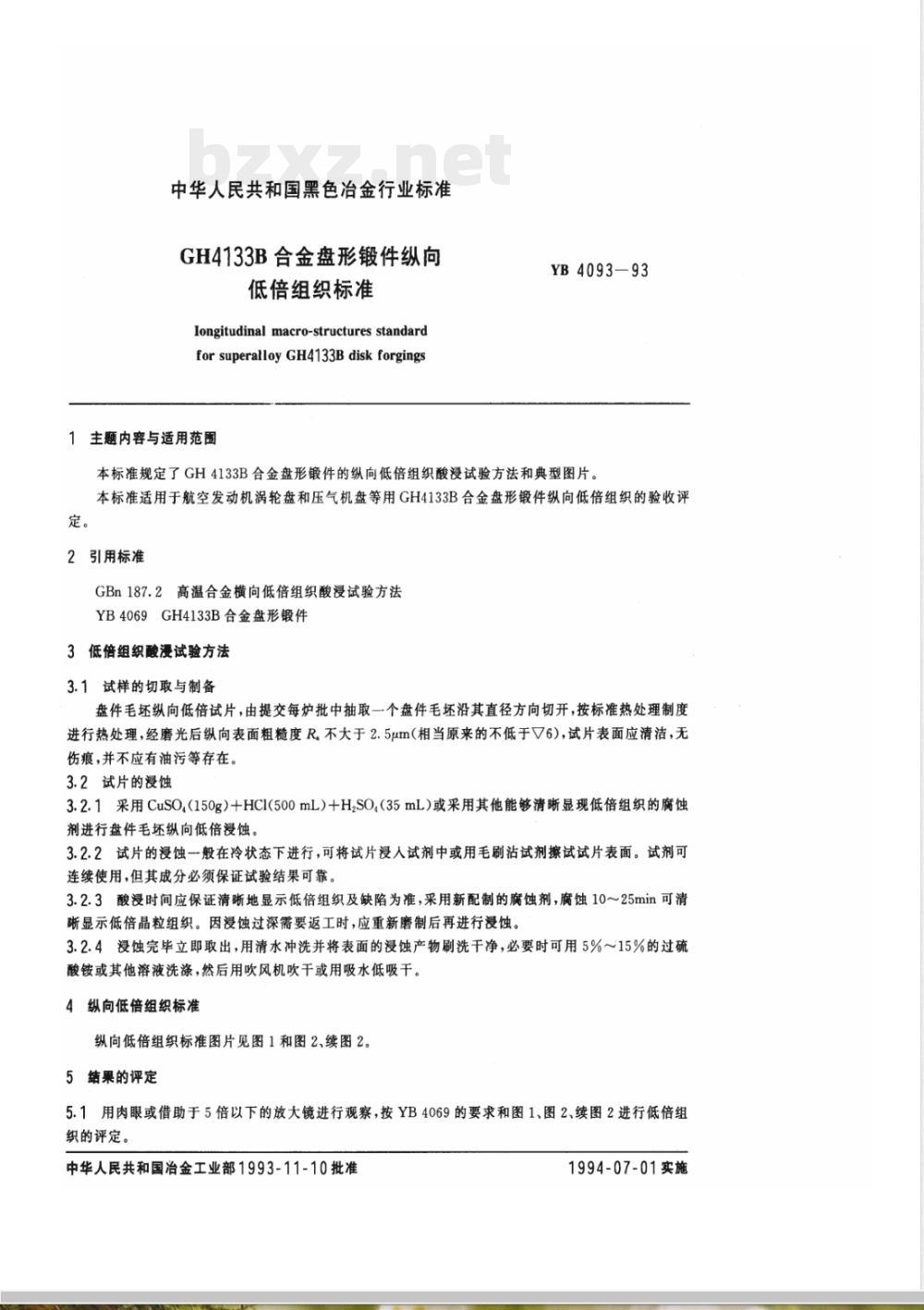

YB 4093-1993GH4133B合金盘形锻件纵向低倍组织标准

中华人民共和国黑色治金行业标准GH4133B合金盘形锻件纵向
低倍组织标准
longitudinal macro-structures standardfor superalloy GH4133B disk forgings1主题内容与适用范围
YB4093—93
本标准规定了GH4133B合金盘形锻件的纵向低倍组织酸浸试验方法和典型图片。本标准适用于航空发动机涡轮盘和压气机盘等用GH4133B合金盘形锻件纵向低倍组织的验收评定。
2引用标准
GBn187.2高温合金横向低倍组织酸浸试验方法YB4069GH4133B合金盘形锻件
3低倍组织酸漫试验方法
3.1试样的切取与制备
盘件毛坏纵向低倍试片，由提交每炉批中抽取一个盘件毛坏沿其直径方向切开，按标准热处理制度进行热处理，经磨光后纵向表面粗糙度R不大于2.5um（相当原来的不低于√6），试片表面应清洁，无伤痕，并不应有油污等存在，
3.2试片的浸蚀
3.2.1采用CuSO,(150g）+HC(500mL）+H,SO(35mL）或采用其他能够清晰显现低倍组织的腐蚀剂进行盘件毛坏纵向低倍浸蚀。3.2.2试片的浸蚀一般在冷状态下进行，可将试片浸人试剂中或用毛刷沾试剂擦试试片表面。试剂可连续使用，但其成分必须保证试验结果可靠。3.2.3酸浸时间应保证清晰地显示低倍组织及缺陷为准，采用新配制的腐蚀剂，腐蚀10～25min可清晰显示低倍晶粒组织。因浸蚀过深需要返工时，应重新磨制后再进行浸蚀。3.2.4浸蚀完毕立即取出，用清水冲洗并将表面的浸蚀产物剧洗干净，必要时可用5%~15%的过硫酸铵或其他资液洗涤，然后用吹风机吹干或用吸水低吸于4纵向低倍组织标准

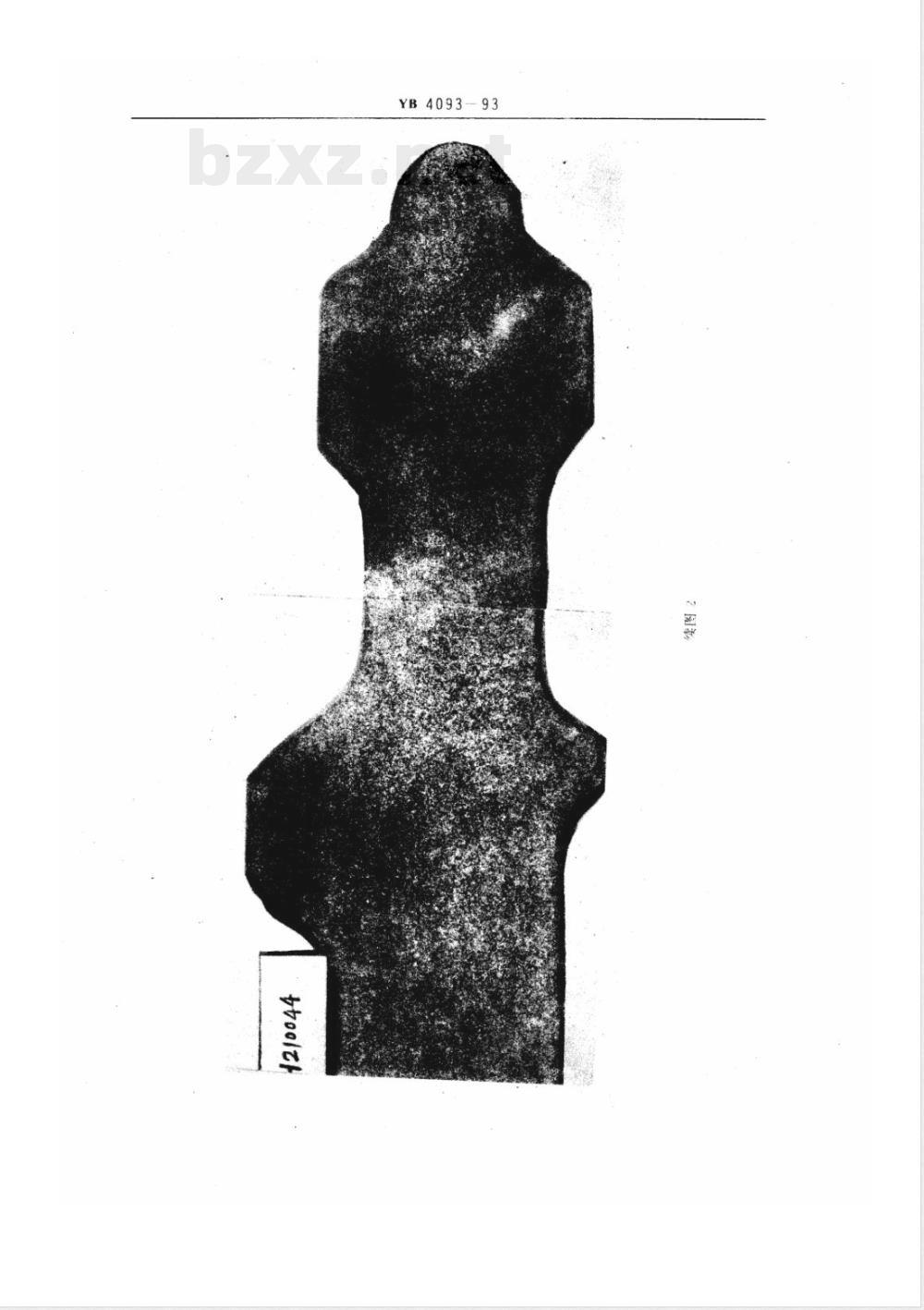

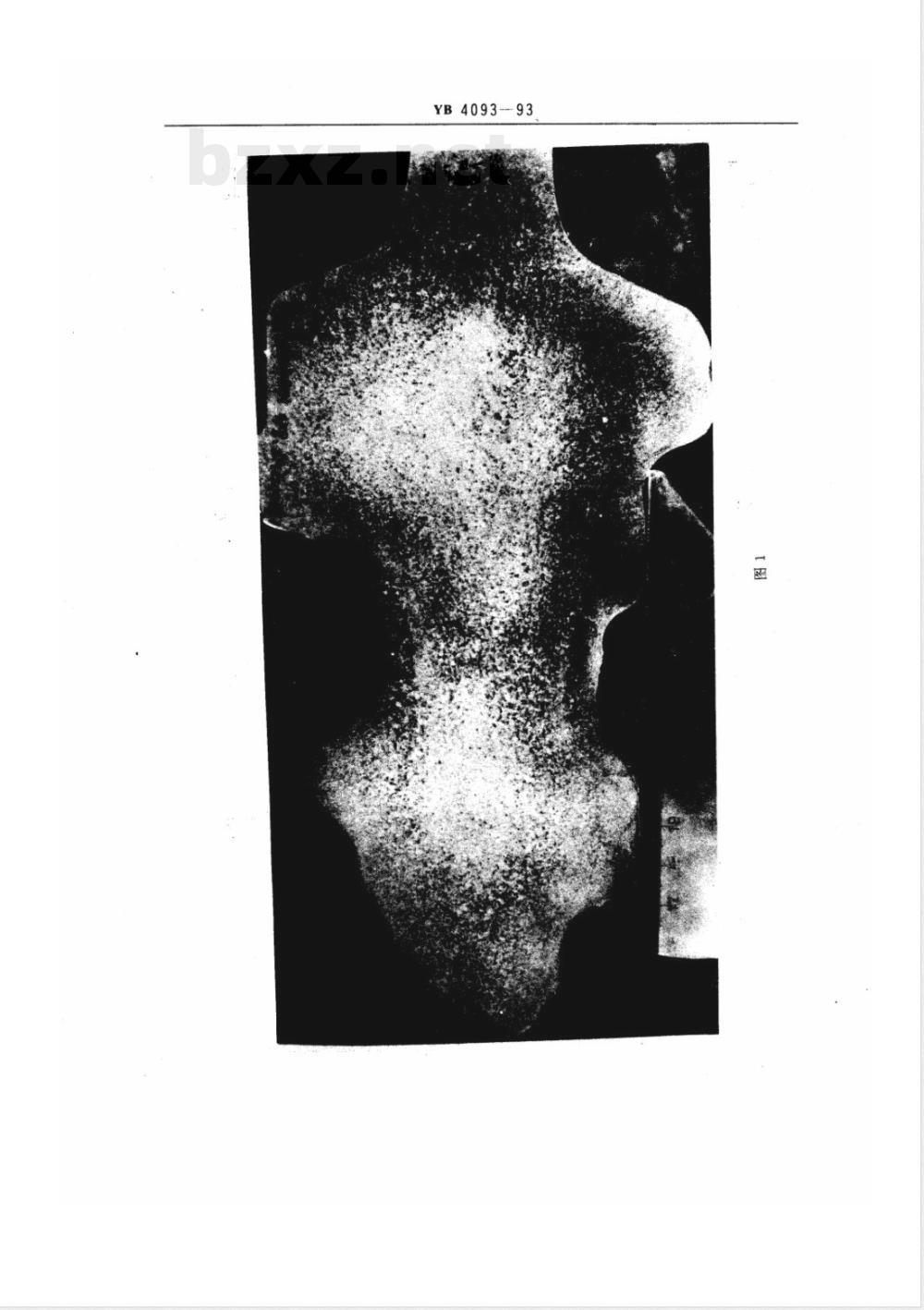

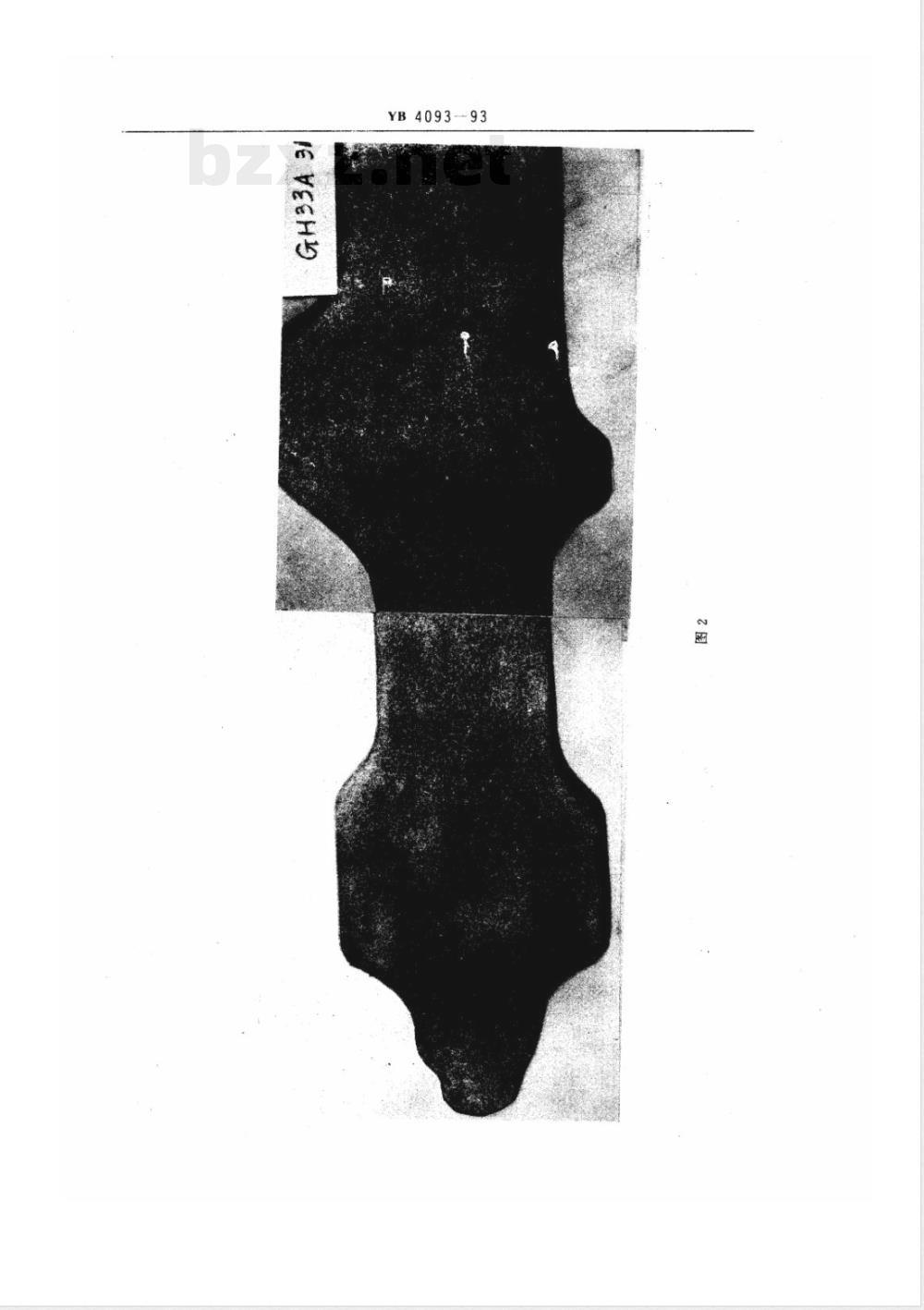

纵向低倍组织标准图片见图1和图2、续图2。5结果的评定
5.1用肉眼或借助于5倍以下的放大镜进行观察，按YB4069的要求和图1、图2、续图2进行低倍组织的评定。
中华人民共和国冶金工业部1993-11-10批准1994-07-01实施
YB409393

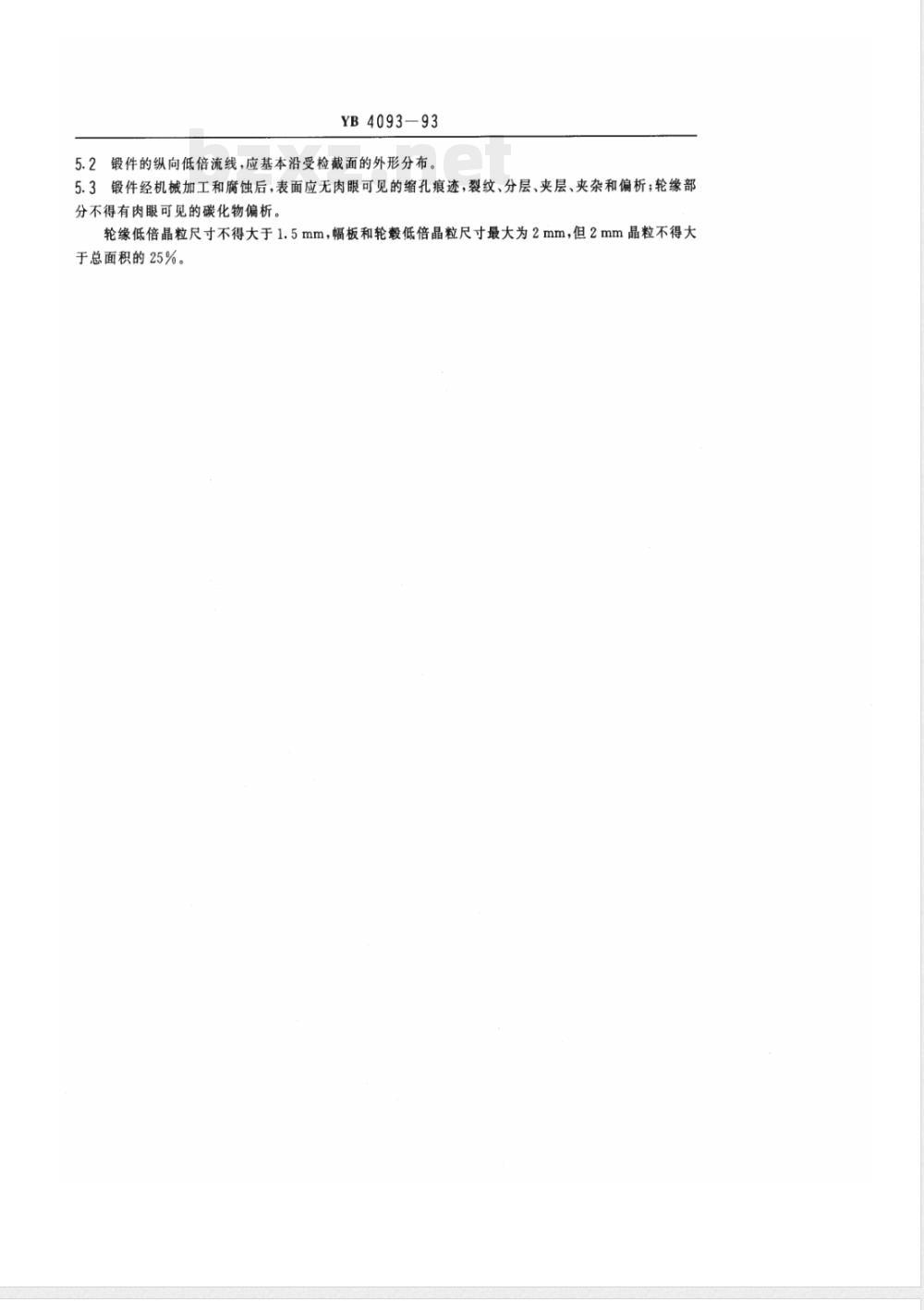

锻件的纵向低倍流线，应基本沿受检截面的外形分布。5.2
5.3锻件经机械加工和腐蚀后，表面应无肉眼可见的缩孔痕迹，裂纹、分层、夹层、夹杂和偏析；轮缘部分不得有肉眼可见的碳化物偏析。轮缘低倍晶粒尺寸不得大于1.5mm，幅板和轮毅低倍晶粒尺寸最大为2mm，但2mm晶粒不得大于总面积的25%，
YB4093-93
YB4093-93
LEVEEHD
YB4093-93
附加说明：
YB4093-93
本标准由冶金工业部信息标准研究总院和航空航天工业部航空材料热工艺标准化技术归口单位提本标准由冶金工业部信息标准研究总院归口。本标准由冶金工业部钢铁研究总院、航空航天部六二一所等单位起草。本标准主要起草人徐凤琴、郭恩才、减兰英。
