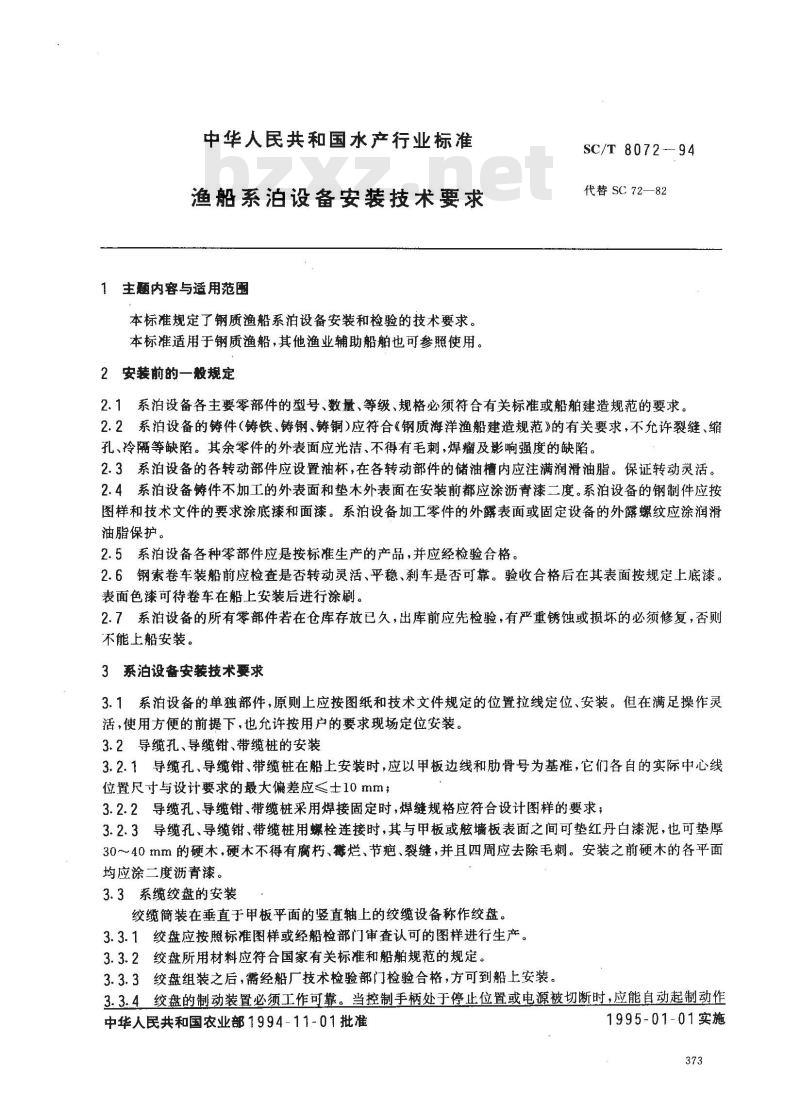

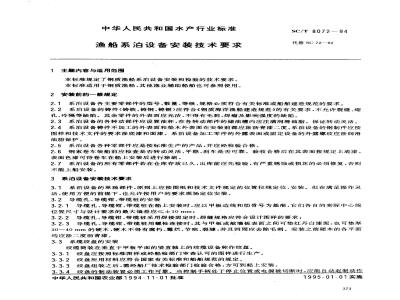

中华人民共和国水产行业标准
渔船系泊设备安装技术要求
1主题内容与适用范围
本标准规定了钢质渔船系泊设备安装和检验的技术要求。本标准适用于钢质渔船，其他渔业辅助船舶也可参照使用。2安装前的一般规定Www.bzxZ.net
SC/T 8072-94
代替SC72—82
2.1系泊设备各主要零部件的型号、数量、等级、规格必须符合有关标准或船舶建造规范的要求。2.2系泊设备的铸件（铸铁、铸钢、铸铜应符合《钢质海洋渔船建造规范》的有关要求，不允许裂缝、缩孔、冷隔等缺陷。其余零件的外表面应光洁、不得有毛刺，焊瘤及影响强度的缺陷。2.3系泊设备的各转动部件应设置油杯，在各转动部件的储油槽内应注满润滑油脂。保证转动灵活。2.4系泊设备铸件不加工的外表面和垫木外表面在安装前都应涂沥青漆二度。系泊设备的钢制件应按图样和技术文件的要求涂底漆和面漆。系泊设备加工零件的外露表面或固定设备的外露螺纹应涂润滑油脂保护。
2.5系泊设备各种零部件应是按标准生产的产品，并应经检验合格。2.6钢索卷车装船前应检查是否转动灵活、平稳、刹车是否可靠。验收合格后在其表面按规定上底漆。表面色漆可待卷车在船上安装后进行涂刷。2.7系泊设备的所有零部件若在仓库存放已久，出库前应先检验，有严重锈蚀或损坏的必须修复，否则不能上船安装。
3系泊设备安装技术要求
3.1系泊设备的单独部件，原则上应按图纸和技术文件规定的位置拉线定位、安装。但在满足操作灵活，使用方便的前提下，也允许按用户的要求现场定位安装。3.2导缆孔、导缆钳、带缆桩的安装3.2.1导缆孔、导缆钳、带缆桩在船上安装时，应以甲板边线和肋骨号为基准，它们各自的实际中心线位置尺寸与设计要求的最大偏差应≤士10mm；3.2.2导缆孔、导缆钳、带缆桩采用焊接固定时，焊缝规格应符合设计图样的要求；3.2.3导缆孔、导缆钳、带缆桩用螺栓连接时，其与甲板或航墙板表面之间可垫红丹白漆泥，也可垫厚30~～40 mm的硬木，硬木不得有腐朽、霉烂、节疤、裂缝，并且四周应去除毛刺。安装之前硬木的各平面均应涂二度沥青漆。
3.3系缆绞盘的安装
绞缆简装在垂直于甲板平面的竖直轴上的绞缆设备称作绞盘。3.3.1绞盘应按照标准图样或经船检部门审查认可的图样进行生产。3.3.2绞盘所用材料应符合国家有关标准和船舶规范的规定。3.3.3绞盘组装之后，需经船厂技术检验部门检验合格，方可到船上安装。3.3.4绞盘的制动装置必须工作可靠。当控制手柄处于停止位置或电源被切断时，应能自动起制动作中华人民共和国农业部1994-11-01批准1995-01-01实施

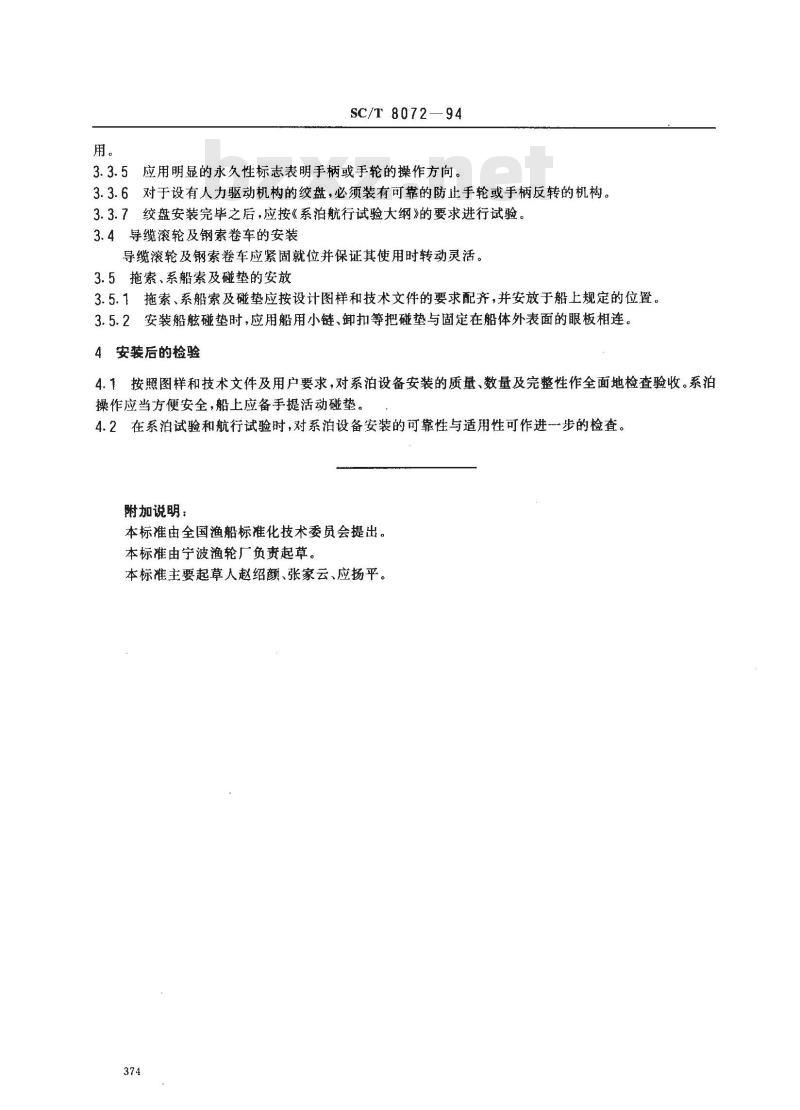

SC/T 8072—94
3.3.5应用明显的永久性标志表明手柄或手轮的操作方向。3.3.6对于设有人力驱动机构的绞盘，必须装有可靠的防止手轮或手柄反转的机构。3.3.7绞盘安装完毕之后，应按《系泊航行试验大纲》的要求进行试验。3.4导缆滚轮及钢索卷车的安装
导缆滚轮及钢索卷车应紧固就位并保证其使用时转动灵活。3.5拖索、系船索及碰垫的安放
3.5.1拖索、系船索及碰垫应按设计图样和技术文件的要求配齐，并安放于船上规定的位置。3.5.2安装船炫碰垫时，应用船用小链、卸扣等把碰垫与固定在船体外表面的眼板相连。4安装后的检验
4.1按照图样和技术文件及用户要求，对系泊设备安装的质量、数量及完整性作全面地检查验收。系泊操作应当方便安全，船上应备手提活动碰垫。4.2在系泊试验和航行试验时，对系泊设备安装的可靠性与适用性可作进步的检查。附加说明：
本标准由全国渔船标准化技术委员会提出。本标准由宁波渔轮厂负责起草。本标准主要起草人赵绍颜、张家云、应扬平。374
