本标准遵守GB 1467-78《冶金产品化学分析方法标准的总则及一般规定》.本标准适用于氧化钼块中湿存水量的测定，氧化钼粉亦可参照使用.侧定范围:0.20~2.00%. YB/T 5038-1993 氧化钼块化学分析方法 重量法测定湿存水 YB/T5038-1993 标准下载解压密码：www.bzxz.net

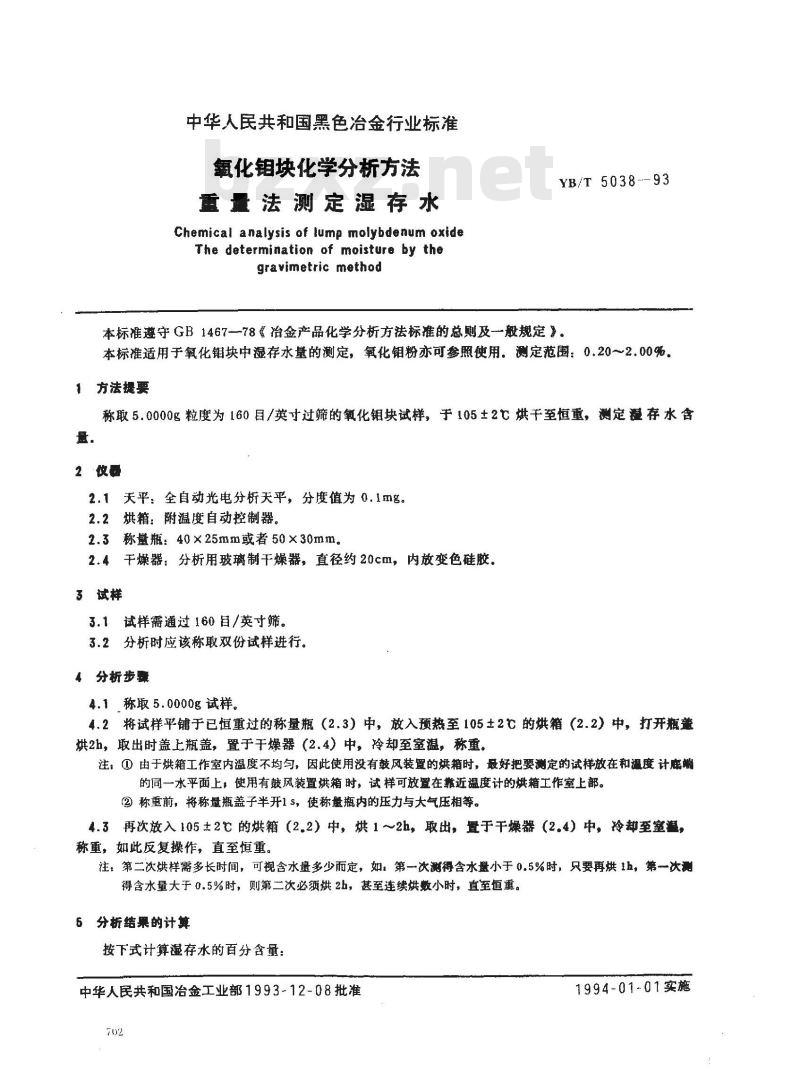

中华人民共和国黑色冶金行业标准氧化钼块化学分析方法
重量法测定湿存水
Chemical analysis of lump molybdenum oxideThe determination of moisture by thegravimetric method
YB/T 5038--93
本标准遵守GB1467—78《冶金产品化学分析方法标准的总则及一般规定》。本标准适用于氧化钼块中湿存水量的测定，氧化钼粉亦可参照使用。测定范围：0.20~~2.00%。1方法提要
称取5.0000g粒度为160目/英寸过筛的氧化钼块试样，于105±2℃烘千至恒重，测定湿存水含量.
2仅暴
2.1天平：全自动光电分析天平，分度值为0.1mg。2.2烘箱：附温度自动控制器。
2.3称量瓶：40×25mm或者50×30mm。2.4干燥器：分析用玻璃制干燥器，直径约20cm，内放变色硅胶。3试样
3.1试样需通过160目/英寸筛。
3.2分析时应该称取双份试样进行。4分析步骤免费标准bzxz.net
4.1称取5.0000g试样。
4.2将试样平铺于已恒重过的称量瓶（2.3）中，放入预热至105±2℃的烘箱（2.2）中，打开瓶盖烘2h，取出时盖上瓶盖，置于干燥器（2.4）中，冷却至室温，称重。注：①由于烘箱工作室内温度不均匀，因此使用没有鼓风装置的烘箱时，最好把要测定的试样放在和温度计底端的同一水平面上，使用有鼓风装置烘箱时，试样可放置在靠近温度计的烘箱工作室上部。②称重前，将称量瓶盖子半开1s，使称量瓶内的压力与大气压相等。4.3再次放入105±2℃的烘箱（2.2）中，烘1～2h，取出，置于干燥器（2.4）中，冷却至室邀，称重，如此反复操作，直至恒重。注，第二次烘样需多长时间，可视含水量多少而定，如，第一次测得含水量小于0.5%时，只要再烘1h，第一次测得含水量大于0.5%时，则第二次必须烘2h，甚至连续烘数小时，直至恒重。6分析结果的计算
按下式计算存水的百分含量：
中华人民共和国冶金工业部1993-12-08批准702
1994-01-01实施

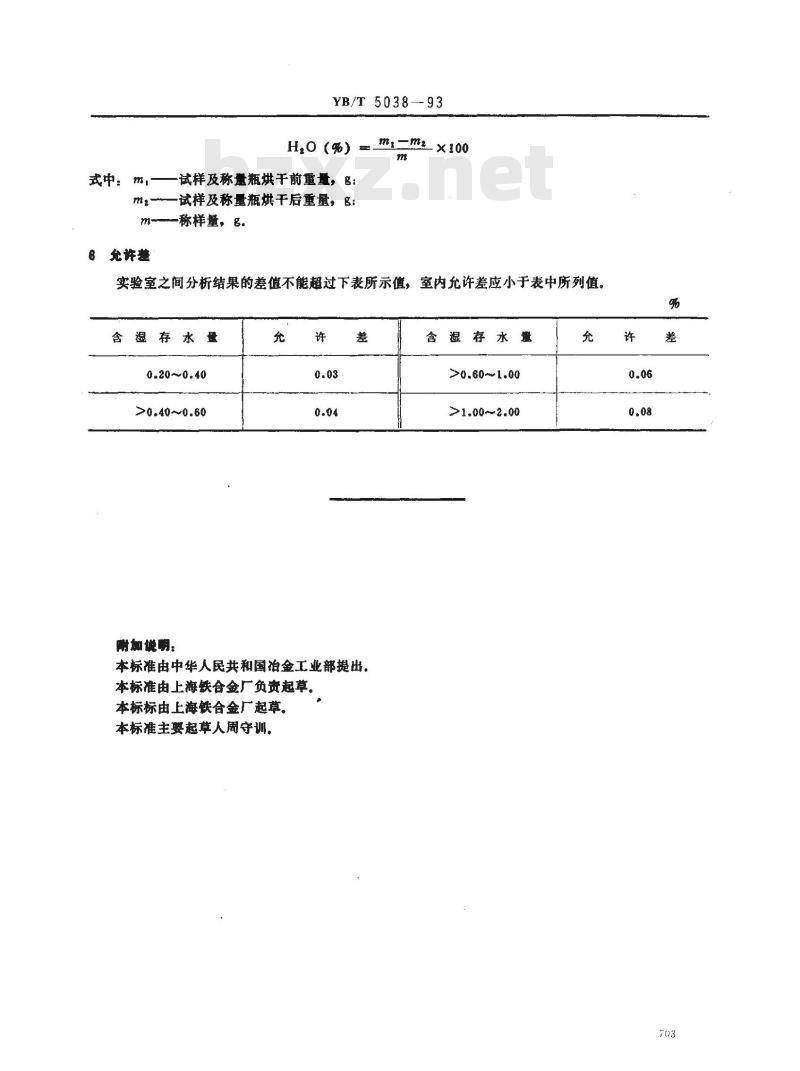

YB/T 5038--93
一试样及称量瓶烘于前重量，B：式中： m,-
试样及称量瓶烘干后重量，g：
m-—称样量，g。
6允许差
室内允许差应小于表中所列值。实验室之间分析结果的差值不能超过下表所示值，含湿存水量
0.20~0.40
>0.40~0.60
附加说明;
本标准由中华人民共和国冶金工业部提出，本标准由上海铁合金厂负责起草。本标标由上海铁合金厂起草。
本标准主要起草人周守训。
含湿存水量
>0.60~1.00
>1.00~2.00
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
