本标准适用于钨极惰性气体保护电弧焊及熔化极惰性气体保护电弧焊用的不锈钢棒及钢丝(以下简称钢棒及钢丝)。 YB/T 5091-1993 惰性气体保护焊接用不锈钢棒及钢丝 YB/T5091-1993 标准下载解压密码：www.bzxz.net

(正版)YBT 5091-2016

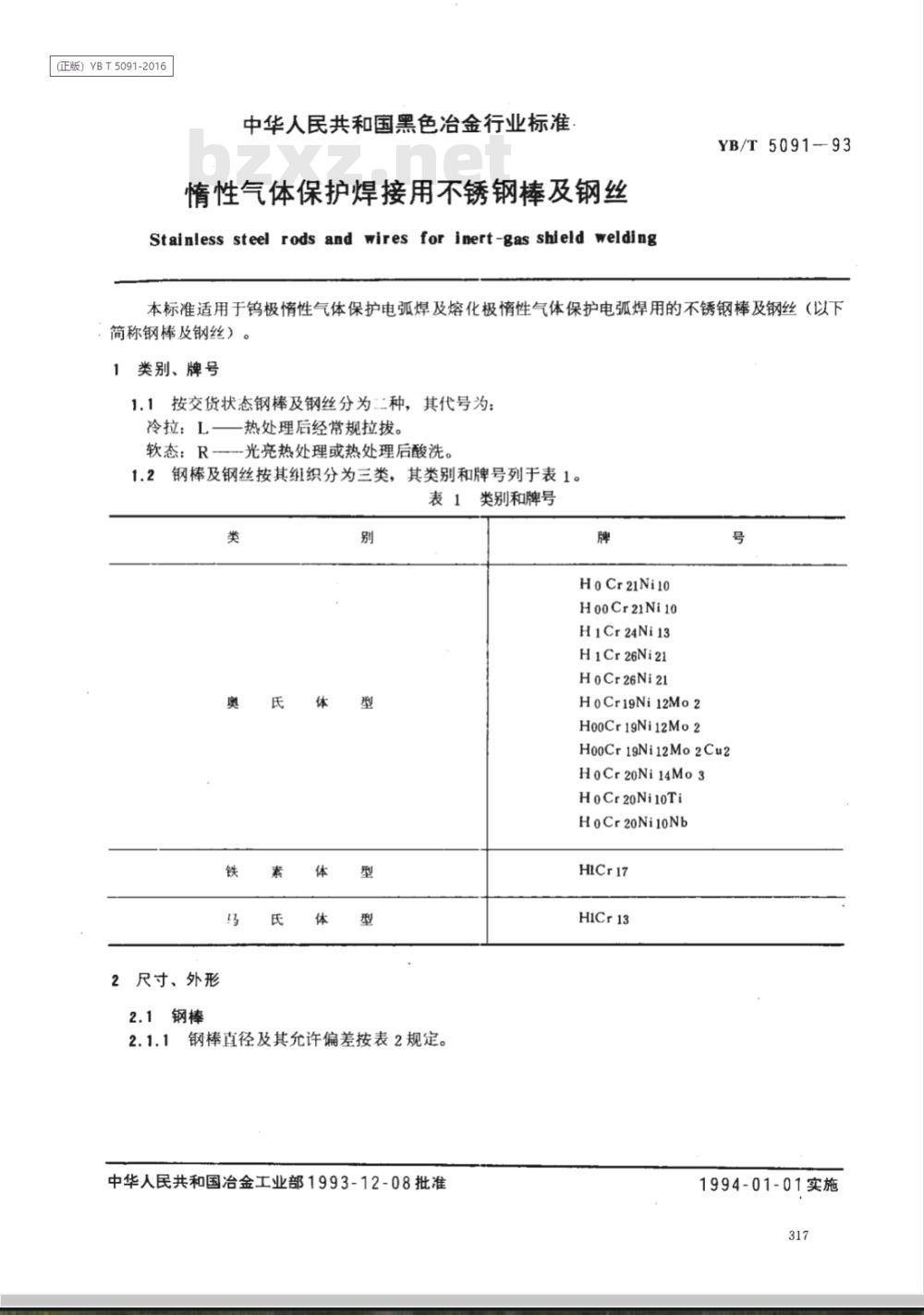

中华人民共和国黑色治金行业标准惰性气体保护焊接用不锈钢棒及钢丝Stainless steel rods and wires for inert-gas shield weldingYB/T5091--93
本标准适用于钨极惰性气体保护电弧焊及熔化极惰性气体保护电弧焊用的不锈钢棒及钢丝（以下简称钢棒及钢丝）。
类别、牌号
1.1按交货状态钢棒及钢丝分为二种，其代号为：冷拉：L——热处理后经常规拉拔。软态：R光亮热处理或热处理后酸洗。1.2钢棒及钢丝按其组织分为三类，其类别和牌号列于表1。表1类别和牌号
2尺寸、外形
2.1钢棒
钢棒直径及其允许偏差按表2规定。中华人民共和国冶金工业部1993-12-08批准牌
HoCr21Ni10
H00Cr21Ni10
H1Cr24Ni13
H1Cr26Ni21
HoCr26Ni21
HoCr19Ni12Mo2
Ho0Cr19Ni12Mo2
H00Cr19Ni12Mo2Cu2
HoCr20Ni14Mo3
HoCr20Ni10Ti
HoCr20Ni10Nb
H1Cr17
HICr13
1994-01-01实施
YB/T5091--93

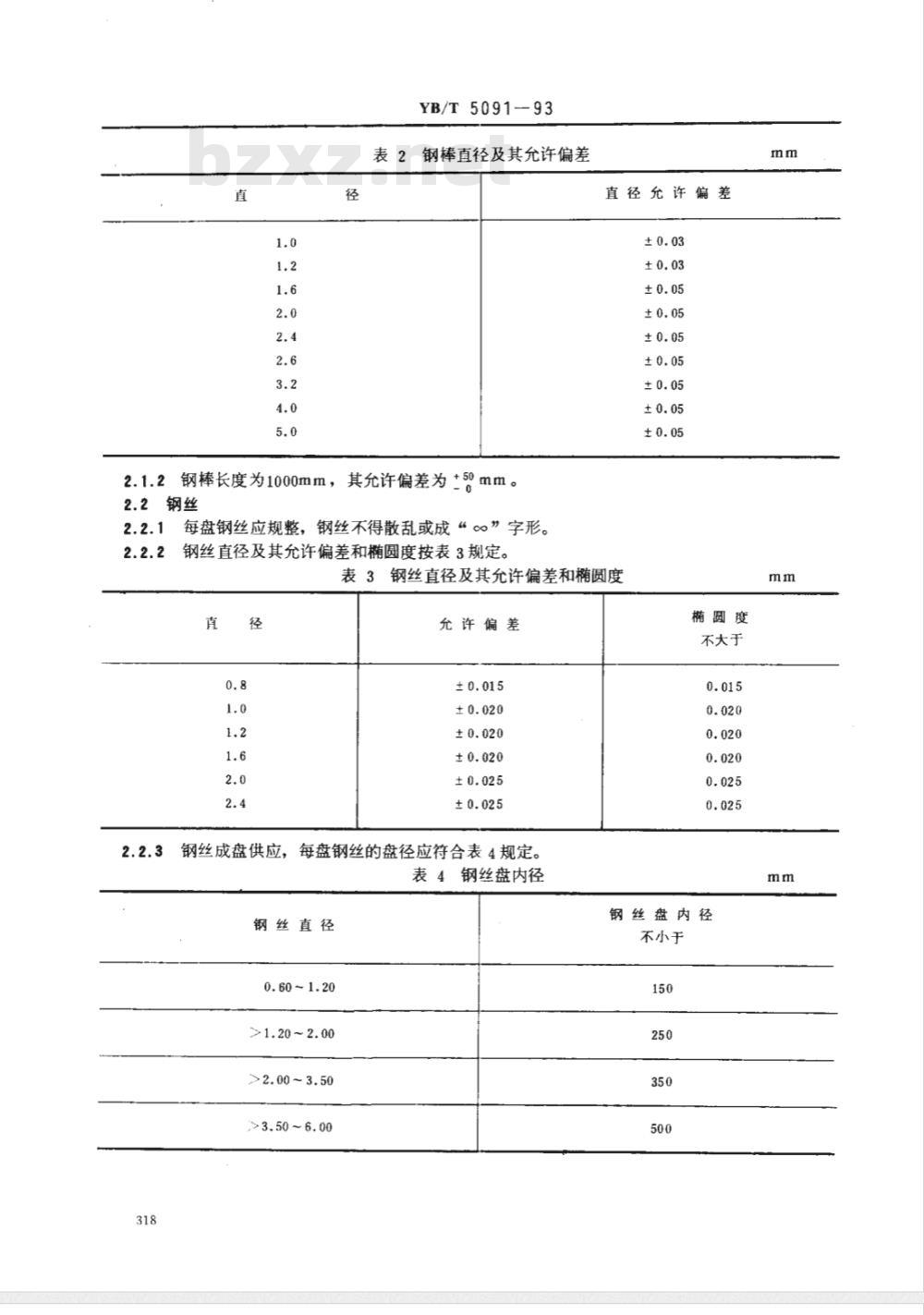

表2钢棒直径及其允许偏差
2.1.2钢棒长度为1000mm，其允许偏差为+50mm。2.2钢丝
每盘钢丝应规整，钢丝不得散乱或成“o”字形。2.2.1
钢丝直径及其允许偏差和椭圆度按表3规定。2.2.2
直径允许偏差
表3钢丝直径及其允许偏差和椭圆度直
允许偏差
每盘钢丝的盘径应符合表4规定。钢丝成盘供应，：
表4钢丝盘内径
钢丝直径
0.60~1.20
>1.20 ~2.00
>2.00~3.50
>3.50~6.00
椭圆度
不大于
钢丝盘内径
不小于
YB/T5091-93

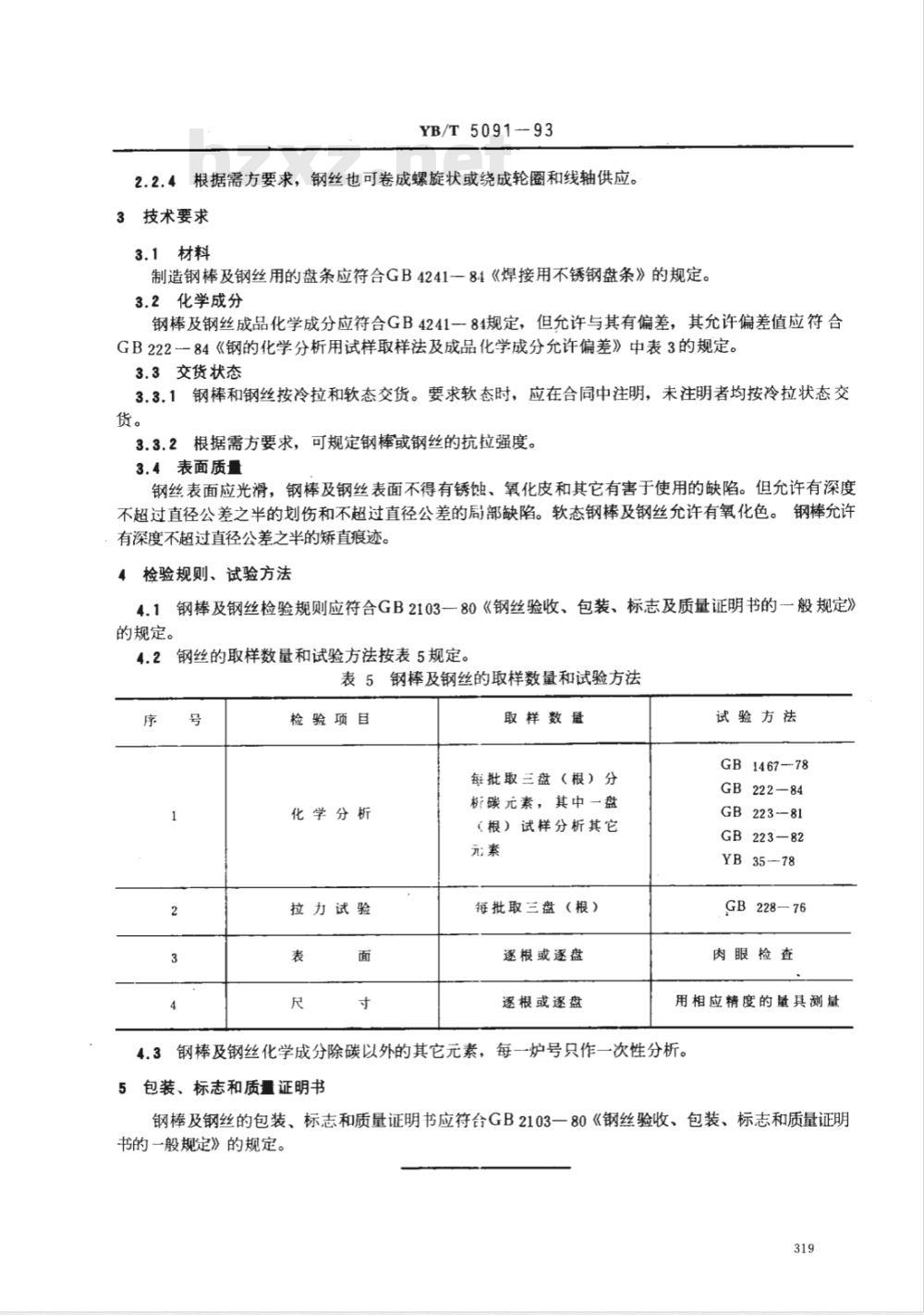

2.2.4根据需方要求，钢丝也可卷成螺旋状或绕成轮圈和线轴供应。3技术要求
3.1材料
制造钢棒及钢丝用的盘条应符合GB4241一84《焊接用不锈钢盘条》的规定。3.2化学成分
钢棒及钢丝成品化学成分应符合GB4241一84规定，但允许与其有偏差，其允许偏差值应符合GB222-—84《钢的化学分析用试样取样法及成品化学成分允许偏差》中表3的规定。3.3交货状态
3.3.1钢棒和钢丝按冷拉和软态交货。要求软态时，应在合同中注明，未注明者均按冷拉状态交货。
3.3.2根据需方要求，可规定钢棒或钢丝的抗拉强度。3.4表面质量
钢丝表面应光滑，钢棒及钢丝表面不得有锈蚀、氧化皮和其它有害于使用的缺陷。但允许有深度不超过直径公差之半的划伤和不超过直径公差的局部缺陷。软态钢棒及钢丝允许有氧化色。钢棒允许有深度不超过直径公差之半的矫直痕迹。4检验规则、试验方法
4.1钢棒及钢丝检验规则应符合GB2103-一80《钢丝验收、包装、标志及质量证明书的一般规定》的规定。
4.2钢丝的取样数量和试验方法按表5规定。表5钢棒及钢丝的取样数量和试验方法序
检验项目
化学分析
拉力试验
取样数量
每批取三盘（根）分
析碳元素，其中一盘
（根）试样分析其它
每批取三盘（根）
逐根或逐盘
逐根或逐盘
试验方法
GB1467--78
GB222—84
GB223-81
GB223—82
YB35—78
GB228—76
肉眼检查
用相应精度的量具测量免费标准下载网bzxz
4.3钢棒及钢丝化学成分除碳以外的其它元素，每一炉号只作一次性分析。5包装、标志和质量证明书
钢棒及钢丝的包装、标志和质量证明书应符合GB2103一80《钢丝验收、包装、标志和质量证明书的一般规定》的规定。
5091-93

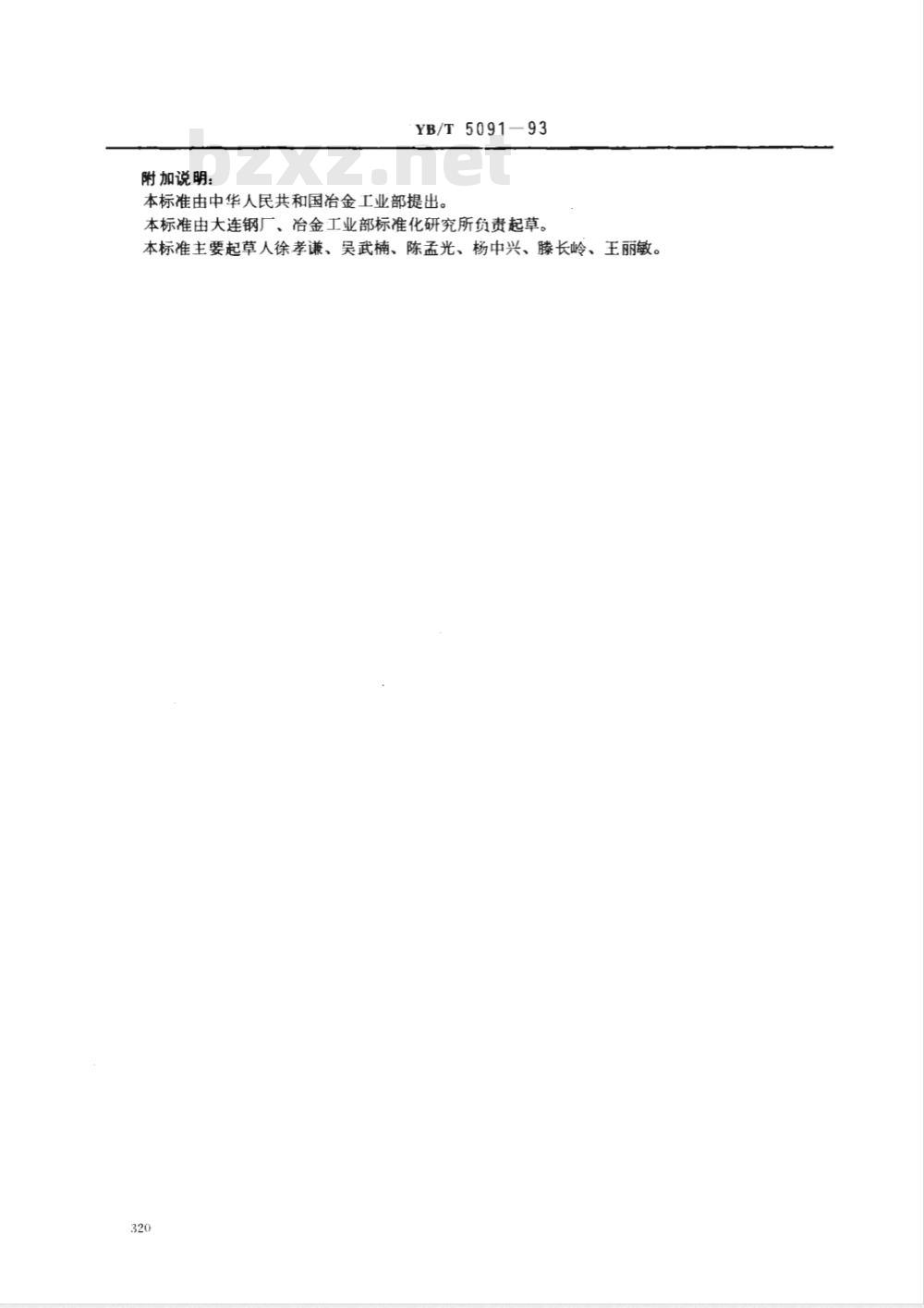

附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由大连钢厂、冶金工业部标准化研究所负责起草。本标准主要起草人徐孝谦、吴武楠、陈孟光、杨中兴、滕长岭、王丽敏。320
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
