YB/T 5100-1993琴钢丝用盘条

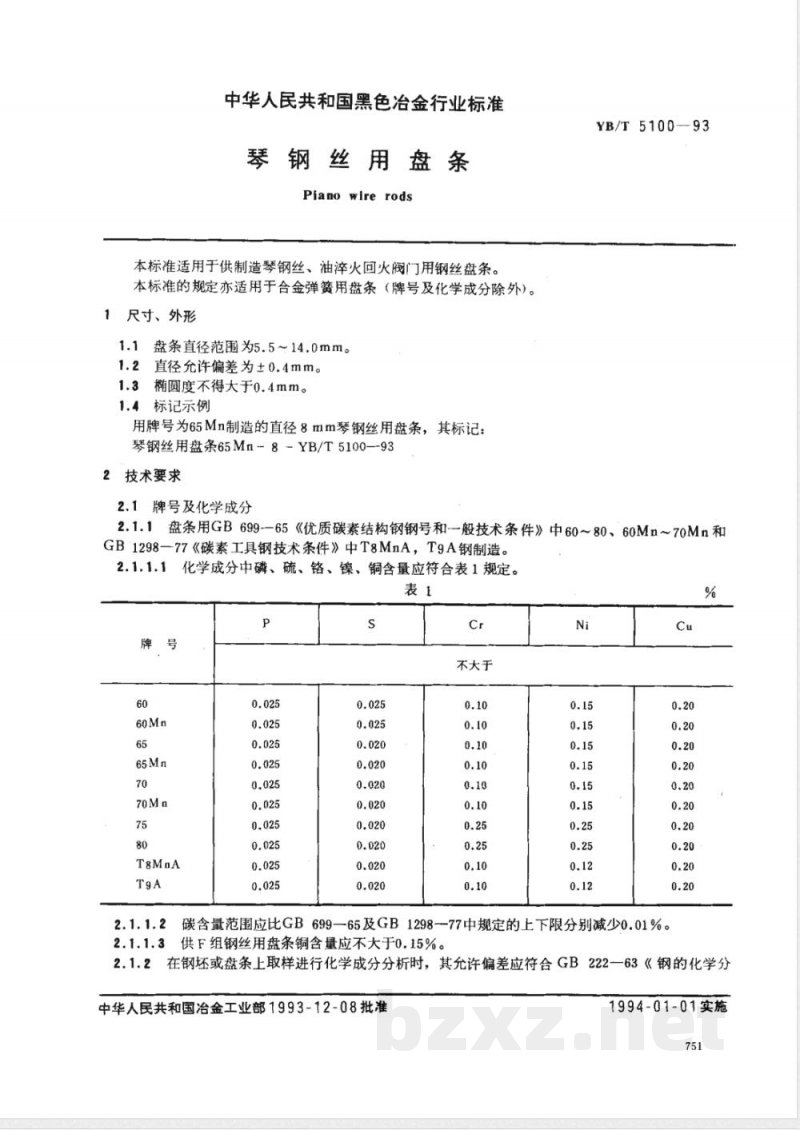

中华人民共和国黑色冶金行业标准琴钢丝用盘条
Piano wire rods
本标准适用于供制造琴钢丝、油淬火回火阀门用钢丝盘条。本标准的规定亦适用于合金弹簧用盘条（牌号及化学成分除外）。1尺寸、外形
1.1盘条直径范围为5.5～14.0mm。1.2直径允许偏差为±0.4mm。
1.3椭圆度不得大于0.4mm。
1.4标记示例
用牌号为65Mn制造的直径8mm琴钢丝用盘条，其标记：琴钢丝用盘条65Mn-8-YB/T5100--932技术要求
2.1牌号及化学成分
YB/T5100-93
2.1.1盘条用GB699—65《优质碳素结构钢钢号和-般技术条件》中60~80、60Mn~70Mn和GB1298—77《碳素工具钢技术条件》中T8MnA，T9A钢制造。2.1.1.1化学成分中磷、硫、铬、镍、铜含量应符合表1规定。表1
不大于
碳含量范围应比GB69965及GB1298-77中规定的上下限分别减少0.01%。供F组钢丝用盘条铜含量应不大于0.15%。%
2.1.2在钢坏或盘条上取样进行化学成分分析时，其允许偏差应符合GB222一63《钢的化学分中华人民共和国冶金工业部1993-12-08批准1994-01-01实施

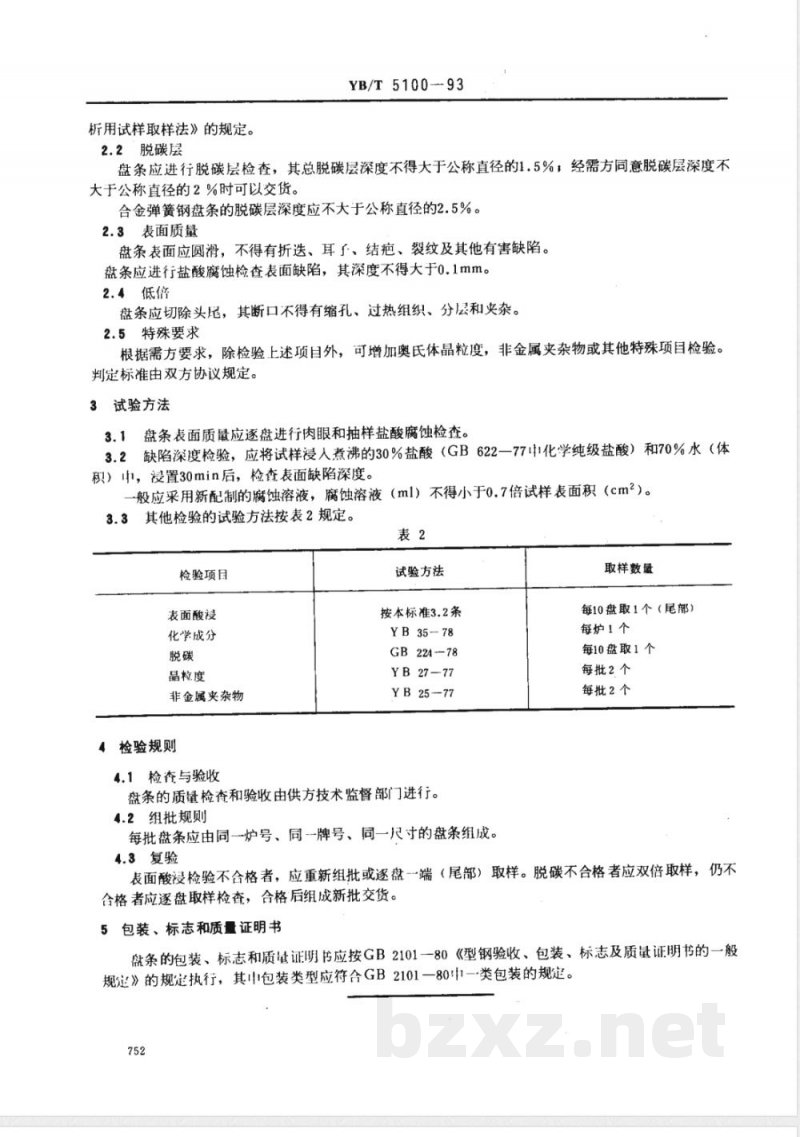

析用试样取样法》的规定。
YB/T5100--93
2.2脱碳层
盘条应进行脱碳层检查，其总脱碳层深度不得大于公称直径的1.5%经需方同意脱碳层深度不大于公称直径的2%时可以交货。合金弹簧钢盘条的脱碳层深度应不大于公称直径的2.5%。2.3表面质量
盘条表面应圆滑，不得有折选、耳了、结疤、裂纹及其他有害缺陷。盘条应进行盐酸腐蚀检查表面缺陷，其深度不得大于0.1mm。2.4低倍
盘条应切除头尾，其断口不得有缩孔、过热组织、分层和央杂。2.5特殊要求
根据需方要求，除检验上述项目外，可增加奥氏体晶粒度，非金属夹杂物或其他特殊项目检验。判定标准由双方协议规定。
3试验方法
盘条表面质量应逐盘进行肉眼和抽样盐酸腐蚀检查。3.1
3.2缺陷深度检验，应将试样浸人煮沸的30%盐酸（GB622一77中化学纯级盐酸）和70%水（体积）11，浸置30min后，检查表面缺陷深度。一般应采用新配制的蚀溶液，腐蚀溶液（ml）不得小于0.7倍试样表面积（cm2）。3.3其他检验的试验方法按表2规定。检验项目
表面酸浸
化学成分
晶粒度
非金属夹杂物
4检验规则
试验方法
按本标准3.2条
YB35-78
GB 224-78
YB27--77
YB25-77
4.1检查与验收
盘条的质量检查和验收由供方技术监督部门进行。4.2组批规则
每批盘条应由同一炉号、同-一牌号、同一尺寸的盘条组成。取样数量
每10盘取1个（尾部）
每炉1个
每10盘取1个
每批2.个
每批2个
4.3复验
表面酸浸检验不合格者，应重新组批或逐盘端（尾部）取样。脱碳不合格者应双倍取样，仍不合格者应逐盘取样检查，合格后组成新批交货。5包装、标志和质量证明书
盘条的包装、标志和质量证明书应按GB2101-一-80《型钢验收、包装、标志及质量证明书的一般规定》的规定执行，其中包装类型应符合GB2101一80中一类包装的规定。752
附加说明：
YB/T5100-93
本标准由中华人民共和国冶金工业部提出。本标准由陕西钢厂、北京特殊钢厂、大连钢厂、冶金部标准化研究所负贵起草。本标准主要起草人李树勇、徐秀章、纪贵。753
