本标准适用于对金属进行清理、强化和成形用的铸钢丸(简称钢丸)。 YB/T 5149-1993 铸钢丸 YB/T5149-1993 标准下载解压密码：www.bzxz.net

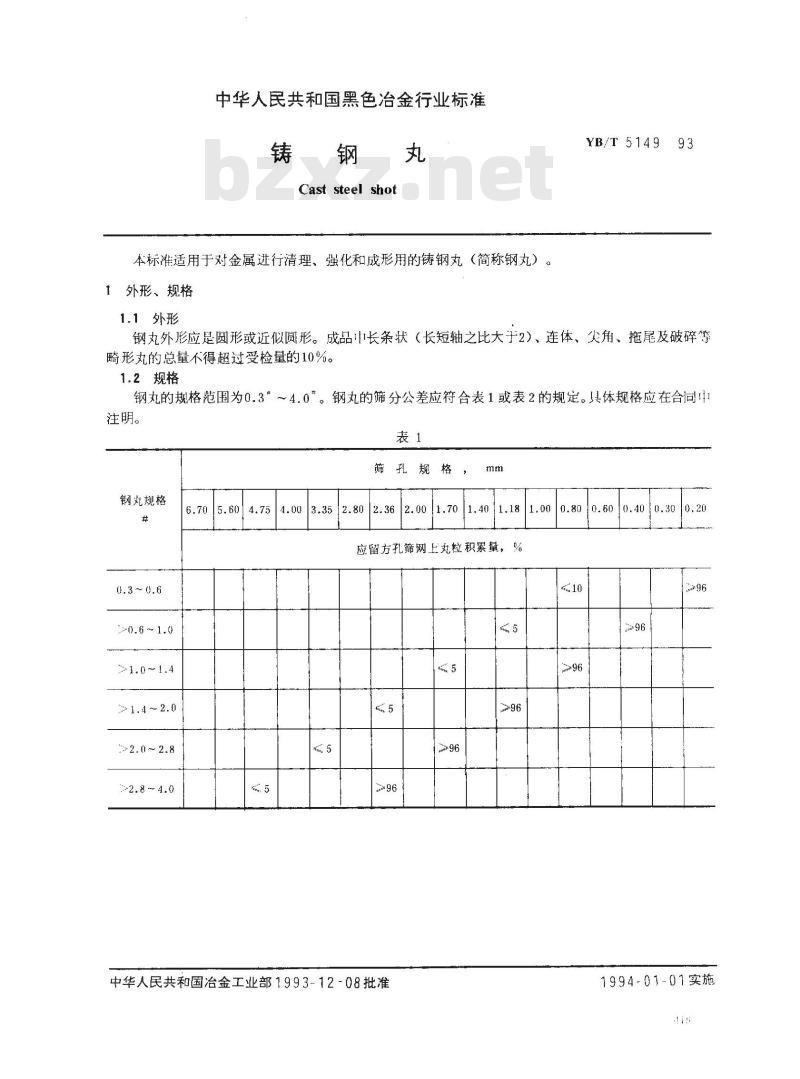

中华人民共和国黑色治金行业标准铸钢丸
Cast steel shot
本标准适用于对金属进行清理、强化和成形用的铸钢丸（简称钢丸）。1外形、规格
YB/T 5149 9
1.1外形
钢丸外形应是圆形或近似圆形。成品中长条状（长短轴之比大于2）、连体、尖角、拖尾及破碎等畸形丸的总量不得超过受检量的10%。1.2规格
钢丸的规格范围为0.3”～4.0。钢丸的筛分公差应符合表1或表2的规定。具体规格应在合同中1注明。
钢丸规格
>1.4～2.0
筛孔规格
3.352.802.36
1.401.181.00
应留方孔筛网上丸粒积累量，%
中华人民共和国治金工业部1993-12-08批准96
0.600.400.300.20
1994-01-01实施

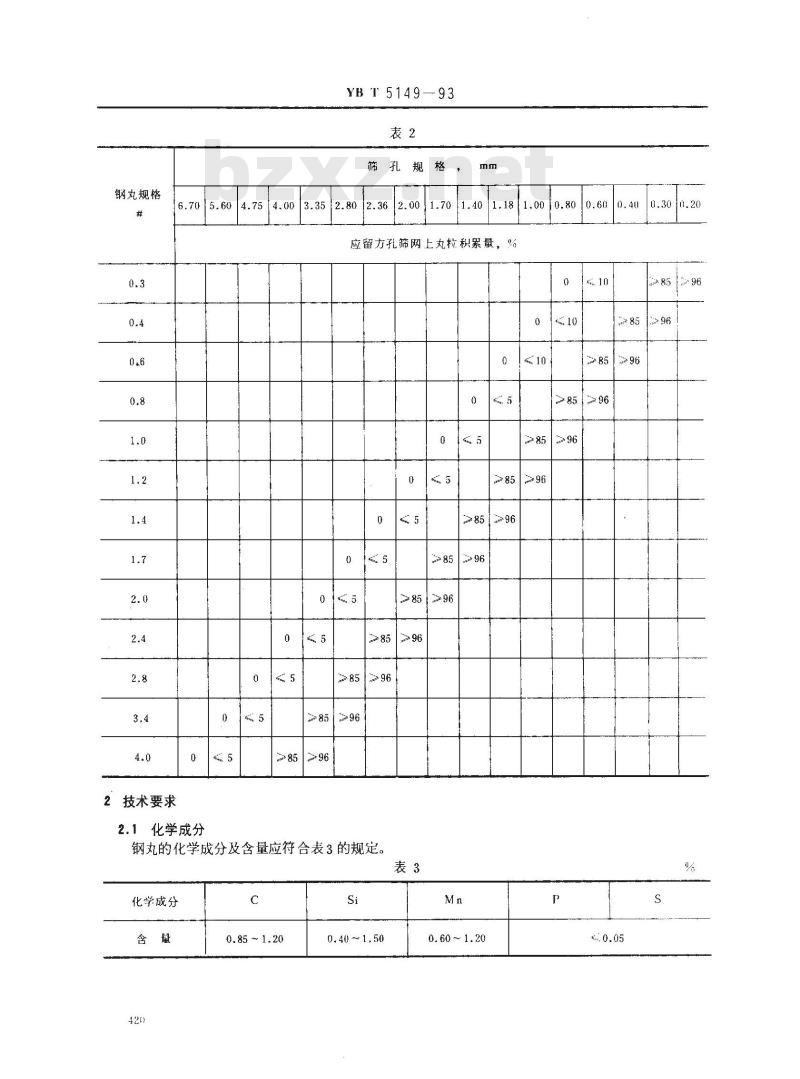

钢丸规格
2技术要求
6.7015.60
4.7514.003.35
2.1化学成分
YBT5149-93
筛孔规格，
.181.000.80
应留方孔筛网上丸粒积累量，%
>85>96
钢丸的化学成分及含量应符合表3的规定。表3
化学成分
0.85~1.20
0.40~1.50
285/96bzxZ.net
0. 60 ~1.20
285196
>85>96

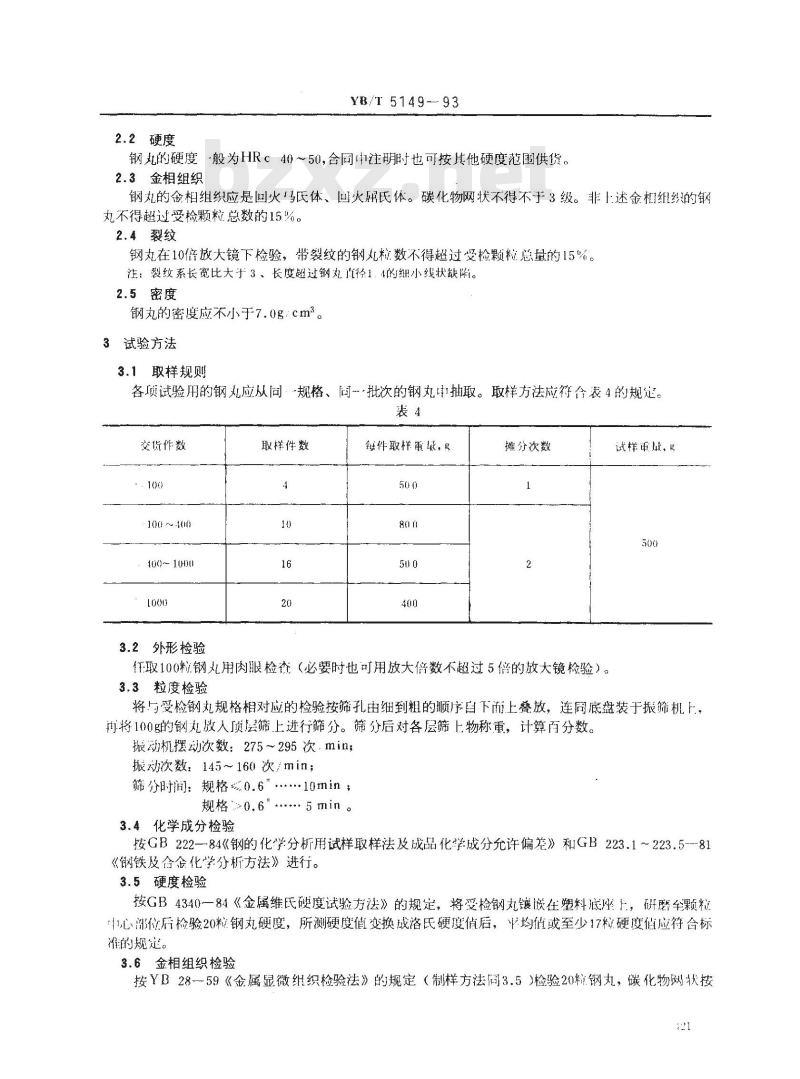

2.2硬度
YB/T5149-93
钢丸的硬度-般为HRc40～50,合同1注明时也可按其他硬度范围供货。2.3金相组织
钢丸的金相组织应是回火多氏体、回火厢氏体。碳化物网状不得不于3级。非上述金相组的钢丸不得超过受检颗粒总数的15%。2.4裂纹
钢丸在10倍放大镜下检验，带裂纹的钢丸粒数不得超过受检颗粒总量的15%。注：裂纹系长宽比大于3、长度超过钢丸直径1.4的纽小线状缺陷。2.5密度
钢丸的密度应不小于7.0g/cm。
3试验方法
3.1取样规则
各项试验用的钢丸应从同·规格、冏一·批次的钢丸啦抽取。取样方法应符合表4的规定。裴4
交货件数
100～400
100～100m
3.2外形检验
取样件数
經件取样重量，
摊分次数
仟取100粒钢丸用肉眼检查（必要时也可用放大倍数不超过5倍的放大镜检验）。3.3粒度检验
试样审量，与
将与受检钢丸规格相对应的检验按筛孔由细到粗的顺序自下而上叠放，连同底盘装于振筛机上，再将100的钢丸放人顶层筛上进行筛分。筛分后对各层筛上物称重，计算百分数。振动机摆动次数：275～295次，min，振动次数：145～160次/min；
筛分时间：规格0.6\.10min；
规格0.6”.....5min。
3.4化学成分检验
按GB222—84《钢的化学分析用试样取样法及成品化学成分允许偏差》和GB223.1~223.5-81《钢铁及合金化学分析方法》进行。3.5硬度检验
按GB4340一84《金属维氏硬度试验方法》的规定，将受检钢丸镶嵌在塑料底座上，研磨牟颗粒中心部位后检验20米钢丸硬度，所测硬度值变换成洛氏硬度值后，平均值或至少17粒硬度值应符合标准的规定。
3.6金相组织检验
按YB28-59《金属显微组织检验祛》的规定（制样方法同3.5检验20粒钢丸，碳化物网状按21
YB/T5149-93

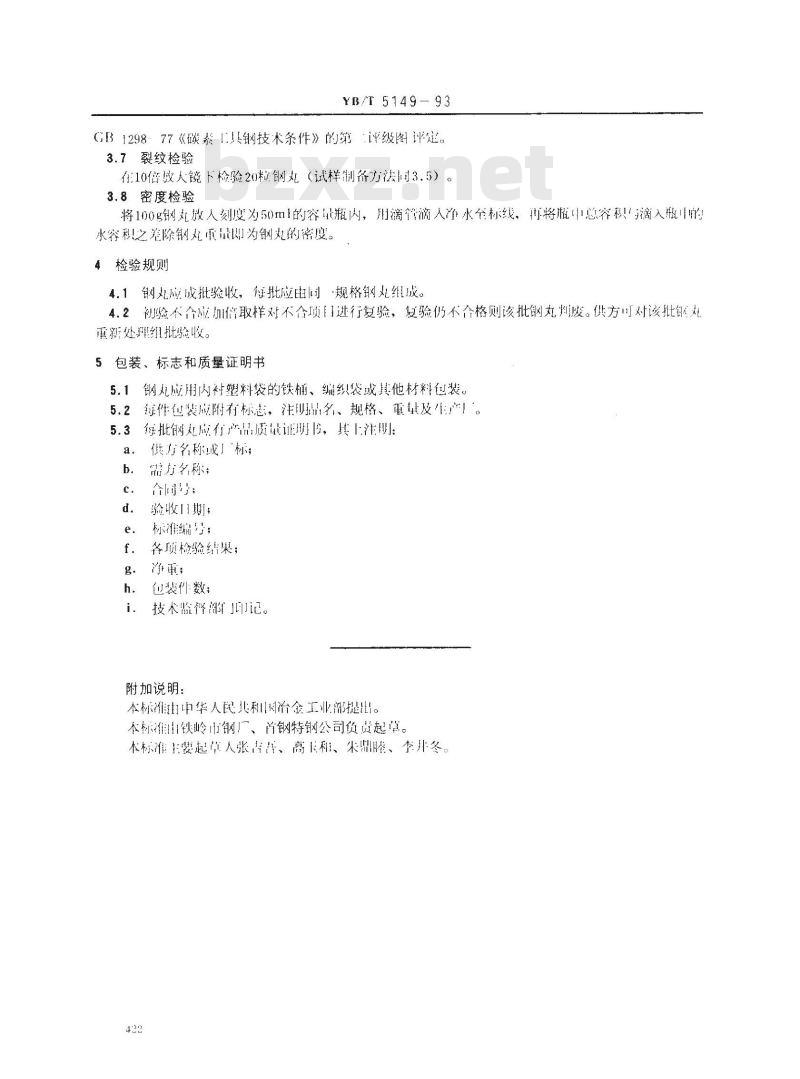

GB129877《碳素『具钢技术条件》的第评级图评定。3.7裂纹检验
在10倍救大镜下检验20粒钢丸（试样制备方法同3.5）。3.8密度检验
将100g钢效放人刻度为50m1的容量瓶内，用滴管滴人净水至标线，再将瓶中总容积滴入瓶！的水容积之差除钢丸重量即为钢丸的密度。4检验规则
4.1钢应成批验收，批应固-规格钢组成。4.2初验不合应加倍取样对不合项目进行复验，复验仍不合格则该批钢丸判废。供方川对该批丸重新处理组批验收。
5包装、标志和质量证明书
5.1钢丸应用内衬塑料袋的铁桶、编织袋或其他材料包装。5.2经件包装成附有标，注名、规格、重量及生。5.3得批钢知应有产品质量证册，其注明a.
供方名称成厂标；
需方名称；
合间号；
验收门期；
标准编号；
各质检验结果；
净重；
包装件数：
技术监释部印记。
附加说明：
本标准由中华人民共利固治金工业部提出。本标山铁岭市钢广、首钢特钢公司负贵起草。本标准主要起草人张汽产、高主和、朱鼎睦、本井冬。422
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
