LY/T 1252-1999
基本信息
标准号： LY/T 1252-1999
中文名称：森林土壤粘粒(
标准类别：林业行业标准(LY)
标准状态：现行
发布日期：1999-07-15
实施日期：1999-11-01
出版语种：简体中文
下载格式：.rar.pdf
下载大小：2437106
相关标签： 森林土壤
标准分类号
中标分类号：农业、林业>>土壤与肥料>>B10土壤、肥料综合
关联标准
替代情况：原标准号GB 7872-1987
出版信息
页数：6页
标准价格：12.0 元
相关单位信息
标准简介
LY/T 1252-1999 森林土壤粘粒( LY/T1252-1999 标准下载解压密码：www.bzxz.net
标准图片预览
标准内容

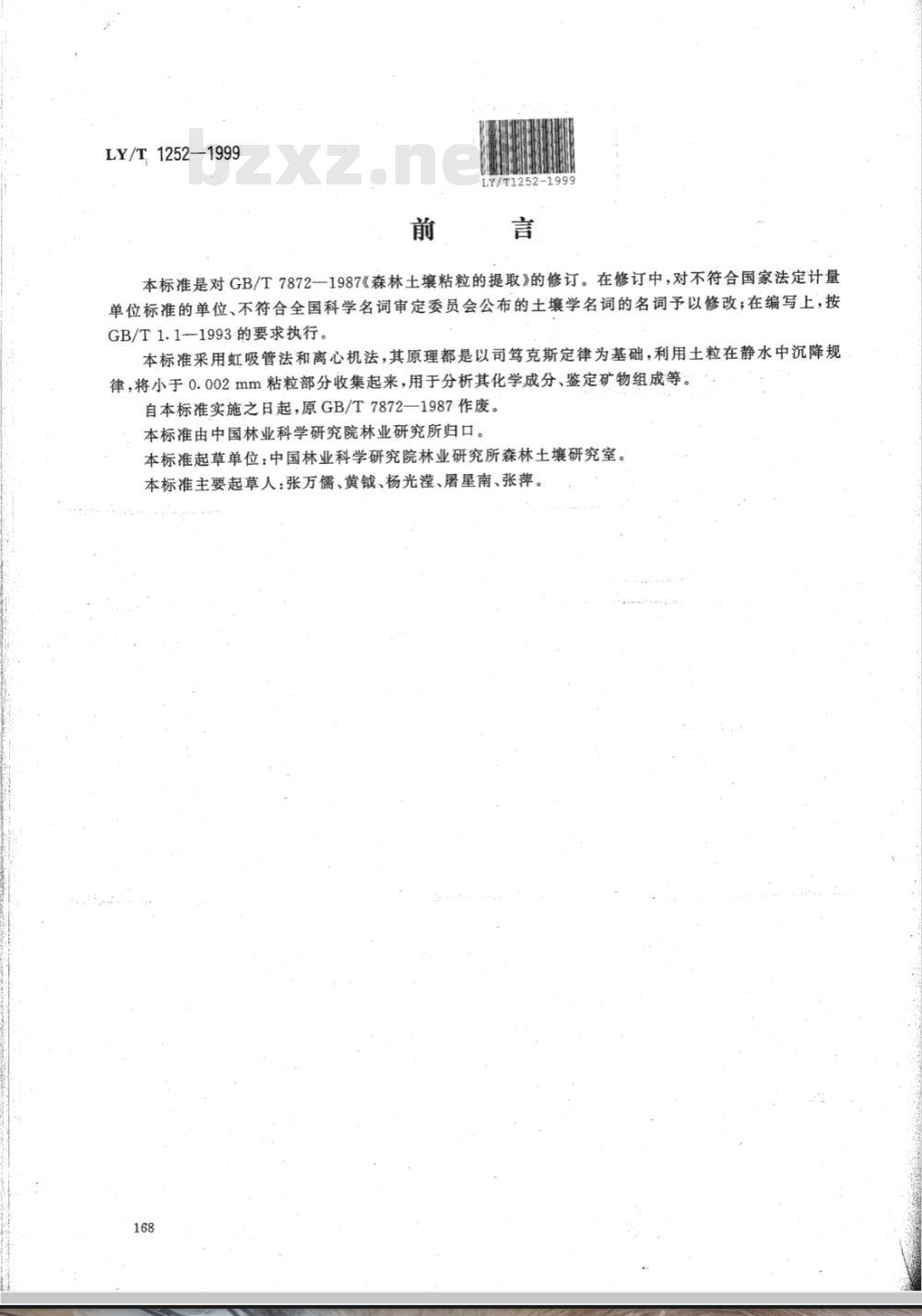

LY/T1252—1999
LY/T1252-1999
本标准是对GB/T7872一1987《森林土壤粘粒的提取》的修订。在修订中，对不符合国家法定计量单位标准的单位、不符合全国科学名词审定委员会公布的土壤学名词的名词予以修改；在编写上，按GB/T1.1-1993的要求执行。
本标准采用虹吸管法和离心机法，其原理都是以司笃克斯定律为基础，利用土粒在静水中沉降规律，将小于0.002mm粘粒部分收集起来，用于分析其化学成分、鉴定矿物组成等。自本标准实施之日起，原GB/T7872—1987作废。本标准由中国林业科学研究院林业研究所归口。本标准起草单位：中国林业科学研究院林业研究所森林土壤研究室。本标准主要起草人：张万儒、黄铖、杨光滢、屠星南、张萍。168

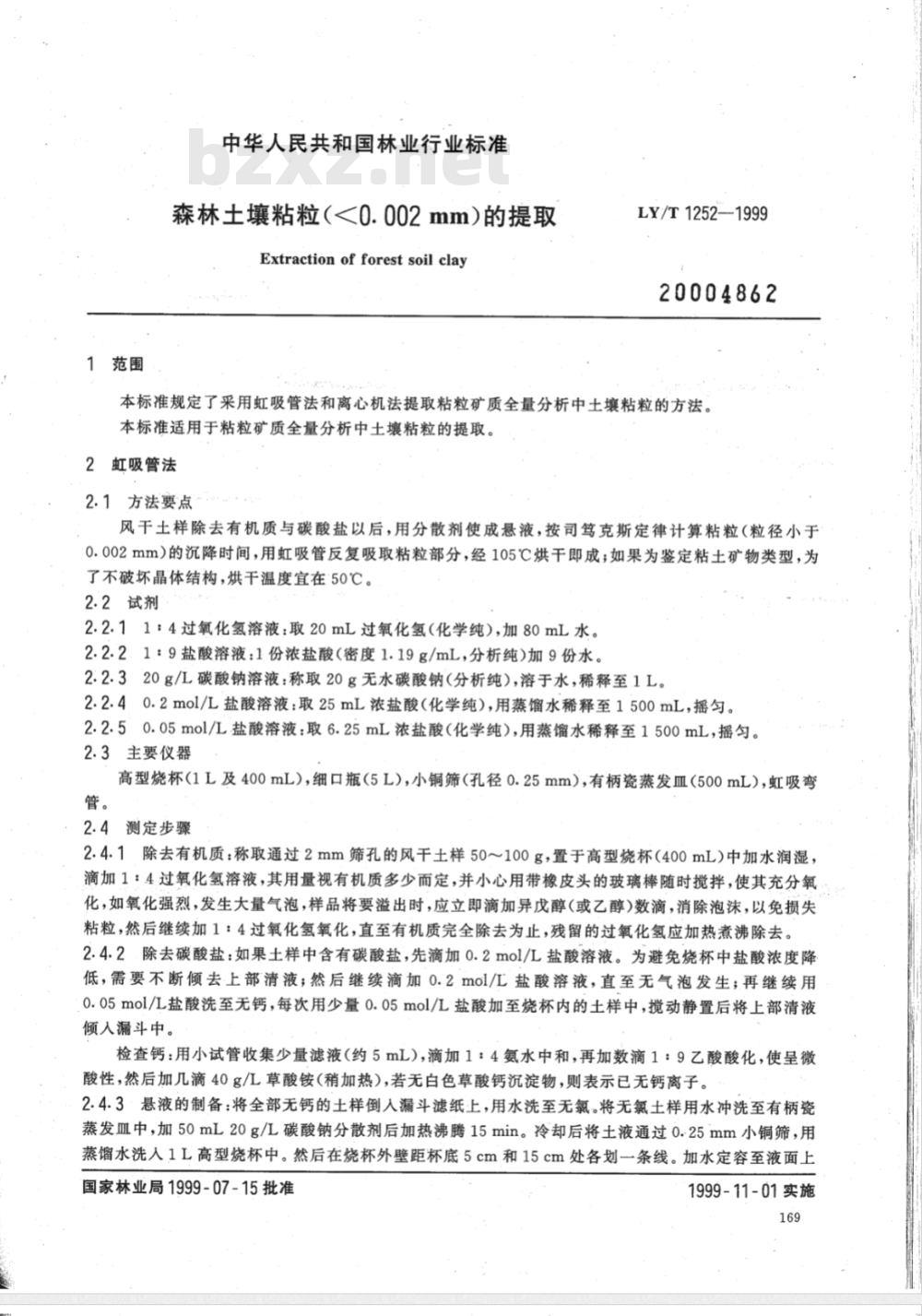

1范围
中华人民共和国林业行业标准
森林土壤粘粒（<0.002mm)的提取Extractionof forestsoilclay
LY/T1252-1999
20004862
本标准规定了采用虹吸管法和离心机法提取粘粒矿质全量分析中土壤粘粒的方法。本标准适用于粘粒矿质全量分析中土壤粘粒的提取。2虹吸管法
2.1方法要点
风干土样除去有机质与碳酸盐以后，用分散剂使成悬液，按司笃克斯定律计算粘粒（粒径小于0.002mm）的沉降时间，用虹吸管反复吸取粘粒部分，经105℃烘干即成；如果为鉴定粘土矿物类型，为了不破坏晶体结构，烘干温度宜在50℃。2.2试剂
2.2.11：4过氧化氢溶液：取20mL过氧化氢（化学纯），加80mL水。2.2.21：9盐酸溶液：1份浓盐酸（密度1.19g/mL，分析纯）加9份水。2.2.320g/L碳酸钠溶液：称取20g无水碳酸钠（分析纯），溶于水，稀释至1L。2.2.40.2mol/L盐酸溶液：取25mL浓盐酸（化学纯），用蒸馏水稀释至1500mL，摇匀。2.2.50.05mol/L盐酸溶液：取6.25mL浓盐酸（化学纯），用蒸馏水稀释至1500mL，摇匀。2.3主要仪器
高型烧杯（1L及400mL），细口瓶（5L），小铜筛（孔径0.25mm），有柄瓷蒸发皿（500mL），虹吸弯管。
2.4测定步骤
2.4.1除去有机质：称取通过2mm筛孔的风干土样50~100g，置于高型烧杯（400mL）中加水润湿，滴加1：4过氧化氢溶液，其用量视有机质多少而定，并小心用带橡皮头的玻璃棒随时搅拌，使其充分氧化，如氧化强烈，发生大量气泡，样品将要溢出时，应立即滴加异戊醇（或乙醇)数滴，消除泡沫，以免损失粘粒，然后继续加1：4过氧化氢氧化，直至有机质完全除去为止，残留的过氧化氢应加热煮沸除去。2.4.2除去碳酸盐：如果土样中含有碳酸盐，先滴加0.2mol1/L盐酸溶液。为避免烧杯中盐酸浓度降低，需要不断倾去上部清液；然后继续滴加0.2mol/L盐酸溶液，直至无气泡发生；再继续用0.05mol/L盐酸洗至无钙，每次用少量0.05mol/L盐酸加至烧杯内的土样中，搅动静置后将上部清液倾入漏斗中。
检查钙：用小试管收集少量滤液（约5mL），滴加1：4氨水中和，再加数滴1：9乙酸酸化，使呈微酸性，然后加几滴40g/L草酸铵（稍加热），若无白色草酸钙沉淀物，则表示已无钙离子。2.4.3·悬液的制备：将全部无钙的土样倒入漏斗滤纸上，用水洗至无氯。将无氯土样用水冲洗至有柄瓷蒸发血中，加50mL20g/L碳酸钠分散剂后加热沸腾15min。冷却后将土液通过0.25mm小铜筛，用蒸馏水洗人1L高型烧杯中。然后在烧杯外壁距杯底5cm和15cm处各划一条线。加水定容至液面上国家林业局1999-07-15批准
1999-11-01实施

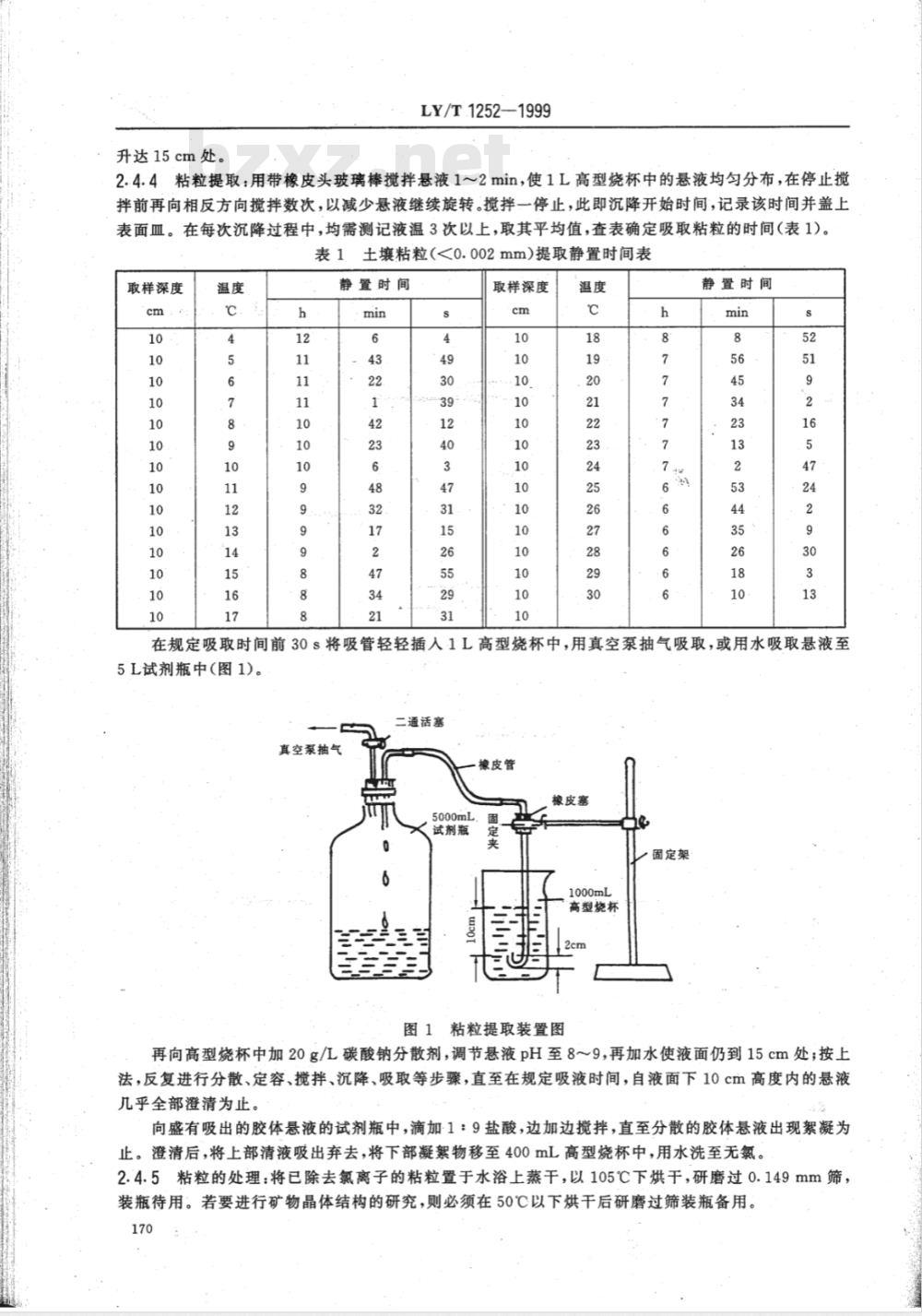

升达15cm处。
LY/T.1252—1999
2.4.4粘粒提取：用带橡皮头玻璃棒搅拌悬液1～2min，使1L高型烧杯中的悬液均匀分布，在停止搅拌前再向相反方向搅拌数次，以减少悬液继续旋转。搅拌一停止，此即沉降开始时间，记录该时间并盖上表面血。在每次沉降过程中，均需测记液温3次以上，取其平均值，查表确定吸取粘粒的时间（表1)。表1：
土壤粘粒（<0.002mm）提取静置时间表取样深度
静置时间
取样深度
静置时间
在规定吸取时间前30s将吸管轻轻插入1L高型烧杯中，用真空泵抽气吸取，或用水吸取悬液至5L试剂瓶中（图1)。
二通活塞
真空泵抽气
5000mL
试剂瓶
橡皮管
橡皮塞
粘粒提取装置图
1000mL
高型烧杯
固定架
再向高型烧杯中加20g/L碳酸钠分散剂，调节悬液pH至89，再加水使液面仍到15cm处；按上法，反复进行分散、定容、搅拌、沉降、吸取等步骤，直至在规定吸液时间，自液面下10cm高度内的悬液几乎全部澄清为止。
向盛有吸出的胶体悬液的试剂瓶中，滴加-1：9盐酸，边加边搅拌，直至分散的胶体悬液出现絮凝为止。澄清后，将上部清液吸出弃去，将下部凝絮物移至400mL高型烧杯中，用水洗至无氯，2.4.5粘粒的处理：将已除去氯离子的粘粒置于水浴上蒸干，以105℃下烘干，研磨过0.149mm筛，装瓶待用。若要进行矿物晶体结构的研究，则必须在50℃以下烘干后研磨过筛装瓶备用。170

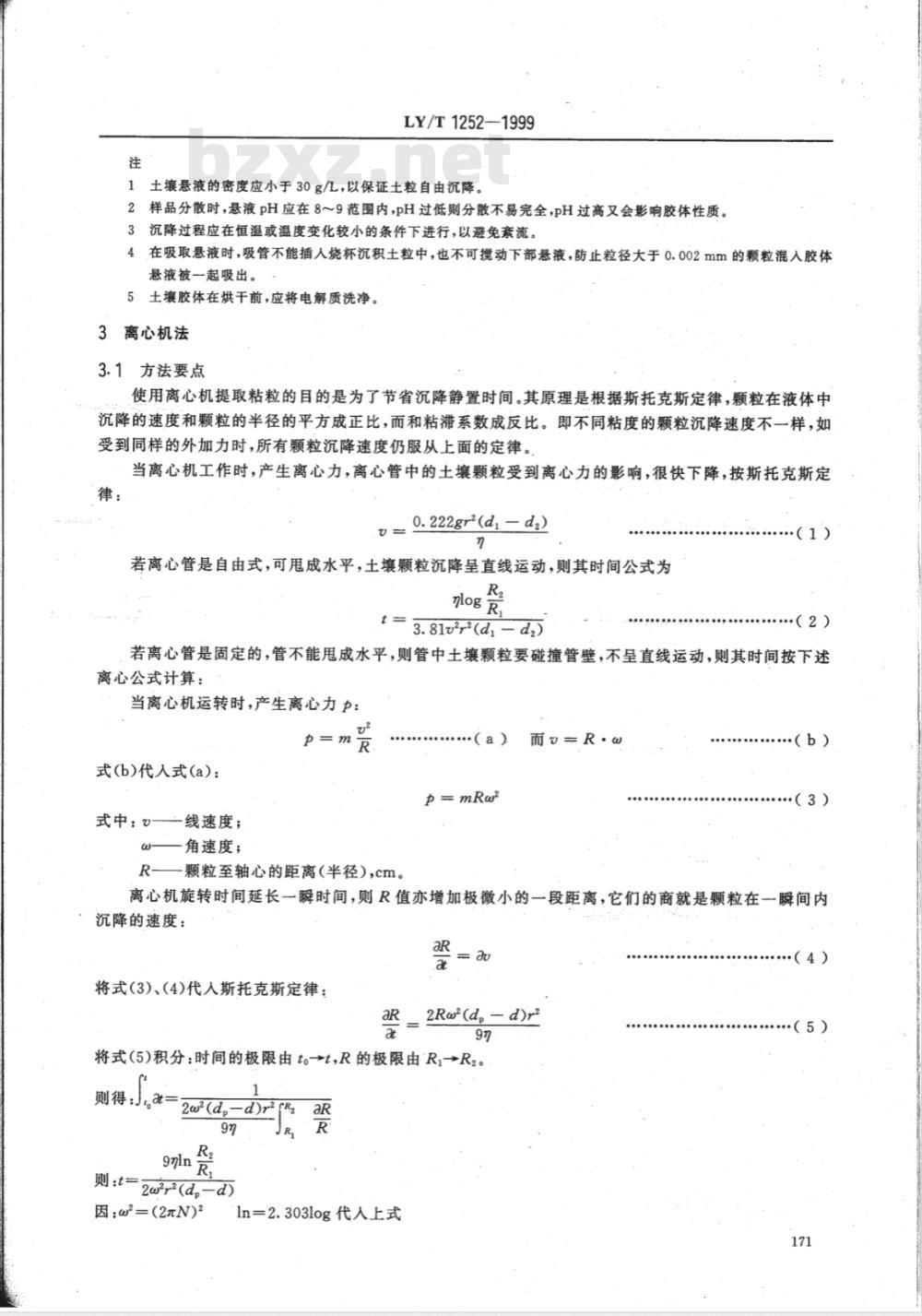

LY/T1252—1999
1土壤悬液的密度应小于30g/L，以保证土粒自由沉降。2样品分散时，悬液pH应在8～9范围内，pH过低则分散不易完全,pH过高又会影响胶体性质。3沉降过程应在恒温或温度变化较小的条件下进行，以避免紊流。4在吸取悬液时，吸管不能插人烧杯沉积土粒中，也不可搅动下部悬液，防止粒径大于0.002mm的颗粒混入胶体悬液被一起吸出。
5土壤胶体在烘干前，应将电解质洗净。3离心机法
3.1方法要点
使用离心机提取粘粒的目的是为了节省沉降静置时间。其原理是根据斯托克斯定律，颗粒在液体中沉降的速度和颗粒的半径的平方成正比，而和粘滞系数成反比。即不同粘度的颗粒沉降速度不一样，如受到同样的外加力时，所有颗粒沉降速度仍服从上面的定律。当离心机工作时，产生离心力，离心管中的土壤颗粒受到离心力的影响，很快下降，按斯托克斯定律：
0. 222gr2(dj - d,)
若离心管是自由式，可甩成水平，土壤颗粒沉降呈直线运动，则其时间公式为R
mlog r
t = 3. 81vr(d, - d,)
:（1)
若离心管是固定的，管不能甩成水平，则管中土壤颗粒要碰撞管壁，不呈直线运动，则其时间按下述离心公式计算：
当离心机运转时，产生离心力力：P=
式(b)代入式(a)：
式中：0
线速度；
角速度；
R——颗粒至轴心的距离（半径），cm。（a)
p=mRa?
而=R·w
·（b）
（3）
离心机旋转时间延长一瞬时间，则R值亦增加极微小的一段距离，它们的商就是颗粒在一瞬间内沉降的速度：
将式(3)、（4)代人斯托克斯定律：aR = au
aR - 2Rw°(d, - d)r?
将式(5)积分：时间的极限由to→t,R的极限由R,→R2。则得：J.at
2w2(d,-d)r*R
则:t= 2ap(d,=a)
因：=(2元N)2
ln=2.3031og代入上式
（4）
·（5）
式中：R-

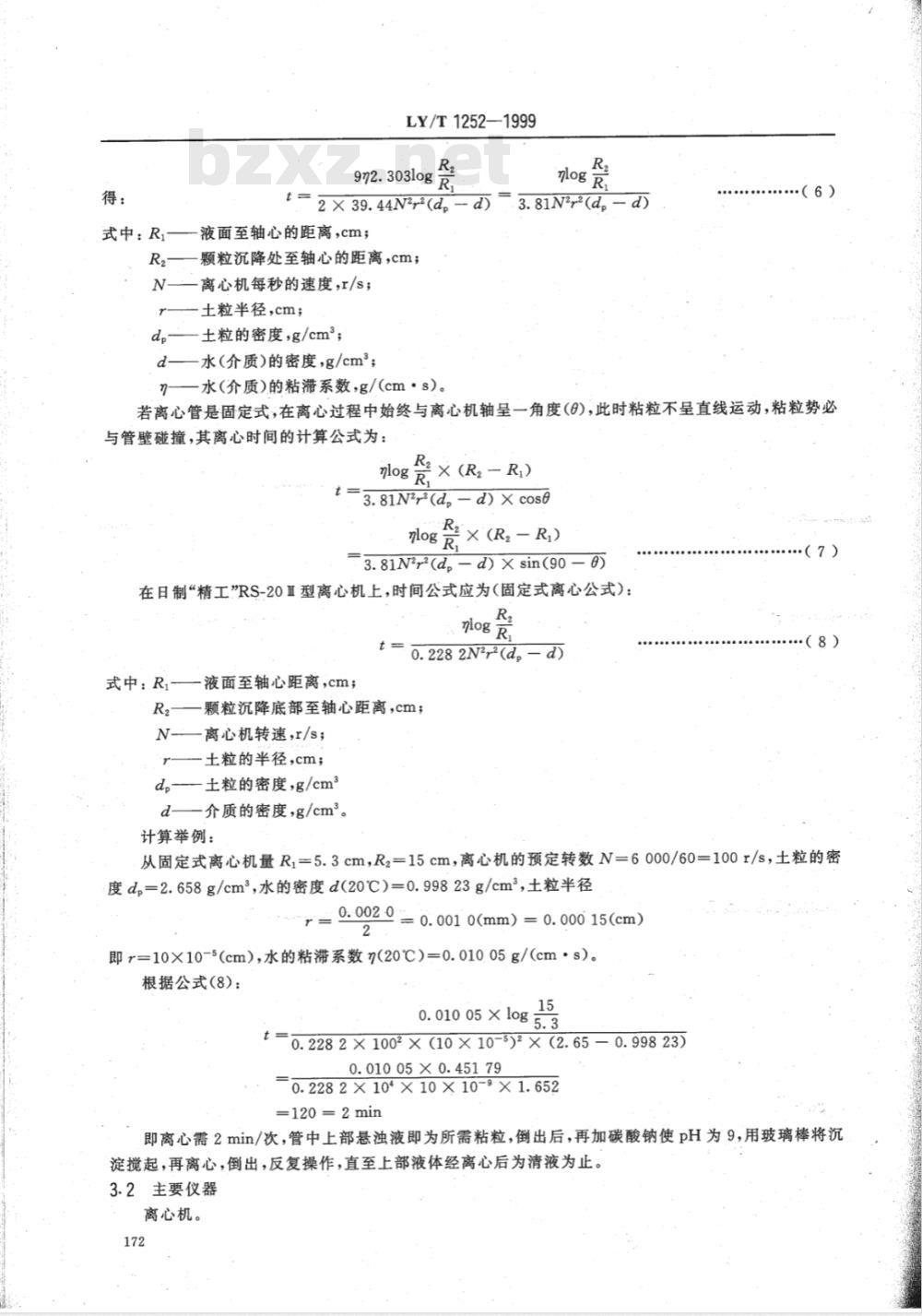

LY/T1252—1999
9n2.303log
2× 39.44N2r2(d,=d)
3.81N2r2(d-d)
液面至轴心的距离，cm；
颗粒沉降处至轴心的距离，cm；N——离心机每秒的速度，r/s；一土粒半径，cm；
dp——土粒的密度，g/cm；
d——水（介质）的密度，g/cm2；水(介质）的粘滞系数，g/(cm·s）。（6)
若离心管是固定式，在离心过程中始终与离心机轴呈一角度(の)，此时粘粒不呈直线运动，粘粒势必与管壁碰撞，其离心时间的计算公式为：R2
2×(R2—R)
3.81N2r2(d=d)×cos
nlog ×(Rz - R)
3. 81Nr?(d, - d) X sin(90 - 0)在日制“精工”RS-20I型离心机上，时间公式应为（固定式离心公式）：R
nlog R
0.2282N22(d,=d)
式中：R,一
一液面至轴心距离，cm；
R2——颗粒沉降底部至轴心距离，cm；N
一离心机转速，r/s；
一土粒的半径，cm；
一土粒的密度，g/cm3
一介质的密度，g/cm。
（7）
（8）
计算举例：
从固定式离心机量R=5.3cm，R2=15cm，离心机的预定转数N=6000/60=100r/s，土粒的密度d=2.658g/cm，水的密度d（20℃）=0.99823g/cm2，土粒半径: 0. 002 0 = 0. 001 0(mm) = 0. 00 15(cm)2免费标准下载网bzxz
即r=10×10-5(cm），水的粘滞系数n(20℃）=0.01005g/（cm·s）。根据公式（8）：
0. 010 05 × log 3
0.2282×1002×(10×10-5)2×(2.65-0.99823)0.01005X0.45179
0.2282×10*×10×10-9×1.652=120=2min
即离心需2min/次，管中上部悬浊液即为所需粘粒，倒出后，再加碳酸钠使pH为9,用玻璃棒将沉淀搅起，再离心，倒出，反复操作，直至上部液体经离心后为清液为止。3.2主要仪器
离心机。
3.3测定步骤
LY/T1252-1999
3.3.1按自然沉降法处理、制备的悬液，分别移人300mL固定式离心试管中（或50mL活动式离心试管中），对称两个离心管质量必须相等，移入离心机中，盖好机盖，按不同仪器要求的公式计算离心时间。3.3.2调节离心机各自动控制系统（高速离心机要调节温度、时间、转速等），开动离心机开关，达到所需的转动时间，应立即停止离心，停稳后开盖，取出离心机管并将上悬液收集于5L容器中。3.3.3管内土粒加水并用20g/L碳酸钠调节pH至8～9，用玻璃棒搅拌，对称两管称至平衡，并移至离心机中对称放置，继续离心。反复操作直至上悬液接近透明为止。3.3.4收集的悬液，按自然沉降法所述，将粘粒凝聚、洗氯、烘干、研磨、贮于瓶中待用。注：1每次上机前必须将悬液pH调至8～9。对称两个离心管质量必须相等才能上机。2液面高应一致，否则R，不准，离心所需时间也不准，提取的粘粒也不符合要求。故每次液面都必须达到离心管口下沿。
3在工作前应先量出R1、R2、N、r等值以及所需控制的温度，并查该温度下水的密度(d)及该温度下水的粘滞系数(\)(见下表)，然后才能计算离心所需转速及时间。不同温度下水的粘滞系数(n)及密度(d)表温
g/(cm·s)
0.999-633
g/(cm·s)
0.9984321
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
LY/T1252-1999
本标准是对GB/T7872一1987《森林土壤粘粒的提取》的修订。在修订中，对不符合国家法定计量单位标准的单位、不符合全国科学名词审定委员会公布的土壤学名词的名词予以修改；在编写上，按GB/T1.1-1993的要求执行。
本标准采用虹吸管法和离心机法，其原理都是以司笃克斯定律为基础，利用土粒在静水中沉降规律，将小于0.002mm粘粒部分收集起来，用于分析其化学成分、鉴定矿物组成等。自本标准实施之日起，原GB/T7872—1987作废。本标准由中国林业科学研究院林业研究所归口。本标准起草单位：中国林业科学研究院林业研究所森林土壤研究室。本标准主要起草人：张万儒、黄铖、杨光滢、屠星南、张萍。168
1范围
中华人民共和国林业行业标准
森林土壤粘粒（<0.002mm)的提取Extractionof forestsoilclay
LY/T1252-1999
20004862
本标准规定了采用虹吸管法和离心机法提取粘粒矿质全量分析中土壤粘粒的方法。本标准适用于粘粒矿质全量分析中土壤粘粒的提取。2虹吸管法
2.1方法要点
风干土样除去有机质与碳酸盐以后，用分散剂使成悬液，按司笃克斯定律计算粘粒（粒径小于0.002mm）的沉降时间，用虹吸管反复吸取粘粒部分，经105℃烘干即成；如果为鉴定粘土矿物类型，为了不破坏晶体结构，烘干温度宜在50℃。2.2试剂
2.2.11：4过氧化氢溶液：取20mL过氧化氢（化学纯），加80mL水。2.2.21：9盐酸溶液：1份浓盐酸（密度1.19g/mL，分析纯）加9份水。2.2.320g/L碳酸钠溶液：称取20g无水碳酸钠（分析纯），溶于水，稀释至1L。2.2.40.2mol/L盐酸溶液：取25mL浓盐酸（化学纯），用蒸馏水稀释至1500mL，摇匀。2.2.50.05mol/L盐酸溶液：取6.25mL浓盐酸（化学纯），用蒸馏水稀释至1500mL，摇匀。2.3主要仪器
高型烧杯（1L及400mL），细口瓶（5L），小铜筛（孔径0.25mm），有柄瓷蒸发皿（500mL），虹吸弯管。
2.4测定步骤
2.4.1除去有机质：称取通过2mm筛孔的风干土样50~100g，置于高型烧杯（400mL）中加水润湿，滴加1：4过氧化氢溶液，其用量视有机质多少而定，并小心用带橡皮头的玻璃棒随时搅拌，使其充分氧化，如氧化强烈，发生大量气泡，样品将要溢出时，应立即滴加异戊醇（或乙醇)数滴，消除泡沫，以免损失粘粒，然后继续加1：4过氧化氢氧化，直至有机质完全除去为止，残留的过氧化氢应加热煮沸除去。2.4.2除去碳酸盐：如果土样中含有碳酸盐，先滴加0.2mol1/L盐酸溶液。为避免烧杯中盐酸浓度降低，需要不断倾去上部清液；然后继续滴加0.2mol/L盐酸溶液，直至无气泡发生；再继续用0.05mol/L盐酸洗至无钙，每次用少量0.05mol/L盐酸加至烧杯内的土样中，搅动静置后将上部清液倾入漏斗中。
检查钙：用小试管收集少量滤液（约5mL），滴加1：4氨水中和，再加数滴1：9乙酸酸化，使呈微酸性，然后加几滴40g/L草酸铵（稍加热），若无白色草酸钙沉淀物，则表示已无钙离子。2.4.3·悬液的制备：将全部无钙的土样倒入漏斗滤纸上，用水洗至无氯。将无氯土样用水冲洗至有柄瓷蒸发血中，加50mL20g/L碳酸钠分散剂后加热沸腾15min。冷却后将土液通过0.25mm小铜筛，用蒸馏水洗人1L高型烧杯中。然后在烧杯外壁距杯底5cm和15cm处各划一条线。加水定容至液面上国家林业局1999-07-15批准
1999-11-01实施
升达15cm处。
LY/T.1252—1999
2.4.4粘粒提取：用带橡皮头玻璃棒搅拌悬液1～2min，使1L高型烧杯中的悬液均匀分布，在停止搅拌前再向相反方向搅拌数次，以减少悬液继续旋转。搅拌一停止，此即沉降开始时间，记录该时间并盖上表面血。在每次沉降过程中，均需测记液温3次以上，取其平均值，查表确定吸取粘粒的时间（表1)。表1：
土壤粘粒（<0.002mm）提取静置时间表取样深度
静置时间
取样深度
静置时间
在规定吸取时间前30s将吸管轻轻插入1L高型烧杯中，用真空泵抽气吸取，或用水吸取悬液至5L试剂瓶中（图1)。
二通活塞
真空泵抽气
5000mL
试剂瓶
橡皮管
橡皮塞
粘粒提取装置图
1000mL
高型烧杯
固定架
再向高型烧杯中加20g/L碳酸钠分散剂，调节悬液pH至89，再加水使液面仍到15cm处；按上法，反复进行分散、定容、搅拌、沉降、吸取等步骤，直至在规定吸液时间，自液面下10cm高度内的悬液几乎全部澄清为止。
向盛有吸出的胶体悬液的试剂瓶中，滴加-1：9盐酸，边加边搅拌，直至分散的胶体悬液出现絮凝为止。澄清后，将上部清液吸出弃去，将下部凝絮物移至400mL高型烧杯中，用水洗至无氯，2.4.5粘粒的处理：将已除去氯离子的粘粒置于水浴上蒸干，以105℃下烘干，研磨过0.149mm筛，装瓶待用。若要进行矿物晶体结构的研究，则必须在50℃以下烘干后研磨过筛装瓶备用。170
LY/T1252—1999
1土壤悬液的密度应小于30g/L，以保证土粒自由沉降。2样品分散时，悬液pH应在8～9范围内，pH过低则分散不易完全,pH过高又会影响胶体性质。3沉降过程应在恒温或温度变化较小的条件下进行，以避免紊流。4在吸取悬液时，吸管不能插人烧杯沉积土粒中，也不可搅动下部悬液，防止粒径大于0.002mm的颗粒混入胶体悬液被一起吸出。
5土壤胶体在烘干前，应将电解质洗净。3离心机法
3.1方法要点
使用离心机提取粘粒的目的是为了节省沉降静置时间。其原理是根据斯托克斯定律，颗粒在液体中沉降的速度和颗粒的半径的平方成正比，而和粘滞系数成反比。即不同粘度的颗粒沉降速度不一样，如受到同样的外加力时，所有颗粒沉降速度仍服从上面的定律。当离心机工作时，产生离心力，离心管中的土壤颗粒受到离心力的影响，很快下降，按斯托克斯定律：
0. 222gr2(dj - d,)
若离心管是自由式，可甩成水平，土壤颗粒沉降呈直线运动，则其时间公式为R
mlog r
t = 3. 81vr(d, - d,)
:（1)
若离心管是固定的，管不能甩成水平，则管中土壤颗粒要碰撞管壁，不呈直线运动，则其时间按下述离心公式计算：
当离心机运转时，产生离心力力：P=
式(b)代入式(a)：
式中：0
线速度；
角速度；
R——颗粒至轴心的距离（半径），cm。（a)
p=mRa?
而=R·w
·（b）
（3）
离心机旋转时间延长一瞬时间，则R值亦增加极微小的一段距离，它们的商就是颗粒在一瞬间内沉降的速度：
将式(3)、（4)代人斯托克斯定律：aR = au
aR - 2Rw°(d, - d)r?
将式(5)积分：时间的极限由to→t,R的极限由R,→R2。则得：J.at
2w2(d,-d)r*R
则:t= 2ap(d,=a)
因：=(2元N)2
ln=2.3031og代入上式
（4）
·（5）
式中：R-
LY/T1252—1999
9n2.303log
2× 39.44N2r2(d,=d)
3.81N2r2(d-d)
液面至轴心的距离，cm；
颗粒沉降处至轴心的距离，cm；N——离心机每秒的速度，r/s；一土粒半径，cm；
dp——土粒的密度，g/cm；
d——水（介质）的密度，g/cm2；水(介质）的粘滞系数，g/(cm·s）。（6)
若离心管是固定式，在离心过程中始终与离心机轴呈一角度(の)，此时粘粒不呈直线运动，粘粒势必与管壁碰撞，其离心时间的计算公式为：R2
2×(R2—R)
3.81N2r2(d=d)×cos
nlog ×(Rz - R)
3. 81Nr?(d, - d) X sin(90 - 0)在日制“精工”RS-20I型离心机上，时间公式应为（固定式离心公式）：R
nlog R
0.2282N22(d,=d)
式中：R,一
一液面至轴心距离，cm；
R2——颗粒沉降底部至轴心距离，cm；N
一离心机转速，r/s；
一土粒的半径，cm；
一土粒的密度，g/cm3
一介质的密度，g/cm。
（7）
（8）
计算举例：
从固定式离心机量R=5.3cm，R2=15cm，离心机的预定转数N=6000/60=100r/s，土粒的密度d=2.658g/cm，水的密度d（20℃）=0.99823g/cm2，土粒半径: 0. 002 0 = 0. 001 0(mm) = 0. 00 15(cm)2免费标准下载网bzxz
即r=10×10-5(cm），水的粘滞系数n(20℃）=0.01005g/（cm·s）。根据公式（8）：
0. 010 05 × log 3
0.2282×1002×(10×10-5)2×(2.65-0.99823)0.01005X0.45179
0.2282×10*×10×10-9×1.652=120=2min
即离心需2min/次，管中上部悬浊液即为所需粘粒，倒出后，再加碳酸钠使pH为9,用玻璃棒将沉淀搅起，再离心，倒出，反复操作，直至上部液体经离心后为清液为止。3.2主要仪器
离心机。
3.3测定步骤
LY/T1252-1999
3.3.1按自然沉降法处理、制备的悬液，分别移人300mL固定式离心试管中（或50mL活动式离心试管中），对称两个离心管质量必须相等，移入离心机中，盖好机盖，按不同仪器要求的公式计算离心时间。3.3.2调节离心机各自动控制系统（高速离心机要调节温度、时间、转速等），开动离心机开关，达到所需的转动时间，应立即停止离心，停稳后开盖，取出离心机管并将上悬液收集于5L容器中。3.3.3管内土粒加水并用20g/L碳酸钠调节pH至8～9，用玻璃棒搅拌，对称两管称至平衡，并移至离心机中对称放置，继续离心。反复操作直至上悬液接近透明为止。3.3.4收集的悬液，按自然沉降法所述，将粘粒凝聚、洗氯、烘干、研磨、贮于瓶中待用。注：1每次上机前必须将悬液pH调至8～9。对称两个离心管质量必须相等才能上机。2液面高应一致，否则R，不准，离心所需时间也不准，提取的粘粒也不符合要求。故每次液面都必须达到离心管口下沿。
3在工作前应先量出R1、R2、N、r等值以及所需控制的温度，并查该温度下水的密度(d)及该温度下水的粘滞系数(\)(见下表)，然后才能计算离心所需转速及时间。不同温度下水的粘滞系数(n)及密度(d)表温
g/(cm·s)
0.999-633
g/(cm·s)
0.9984321
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
