标准简介

本标准规定了钢弦式孔隙水压力计的术语和定义、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。本标准适用于安装在岩土工程和混凝土建筑物内部检测孔隙水压力或渗透水压力的钢弦式孔隙水压力计。 JT/T 580-2004 水运工程 钢弦式孔隙水压力计 JT/T580-2004

📥 下载资源 免费下载解压密码 www.bzxz.net
🌀 夸克网盘 下载大小:3.12 MB · zip
前往下载 →
💡 点击"前往下载"跳转网盘,直接保存文件 遇到问题?

标准内容

中华人民共和国交通行业标准
JT/T577~584—2004
水运工程标准汇编
2004-06-03发布
中华人民批和国交通都
2004-09-01实施
备案号:
中华人民共和国交通行业标准
JT/T580—2004
水运工程
钢弦式孔隙水压力计
Water transport engineeringVibrating wirepiezometer2004-06-03发布
中华人民共和国交通部
2004-09-01实施

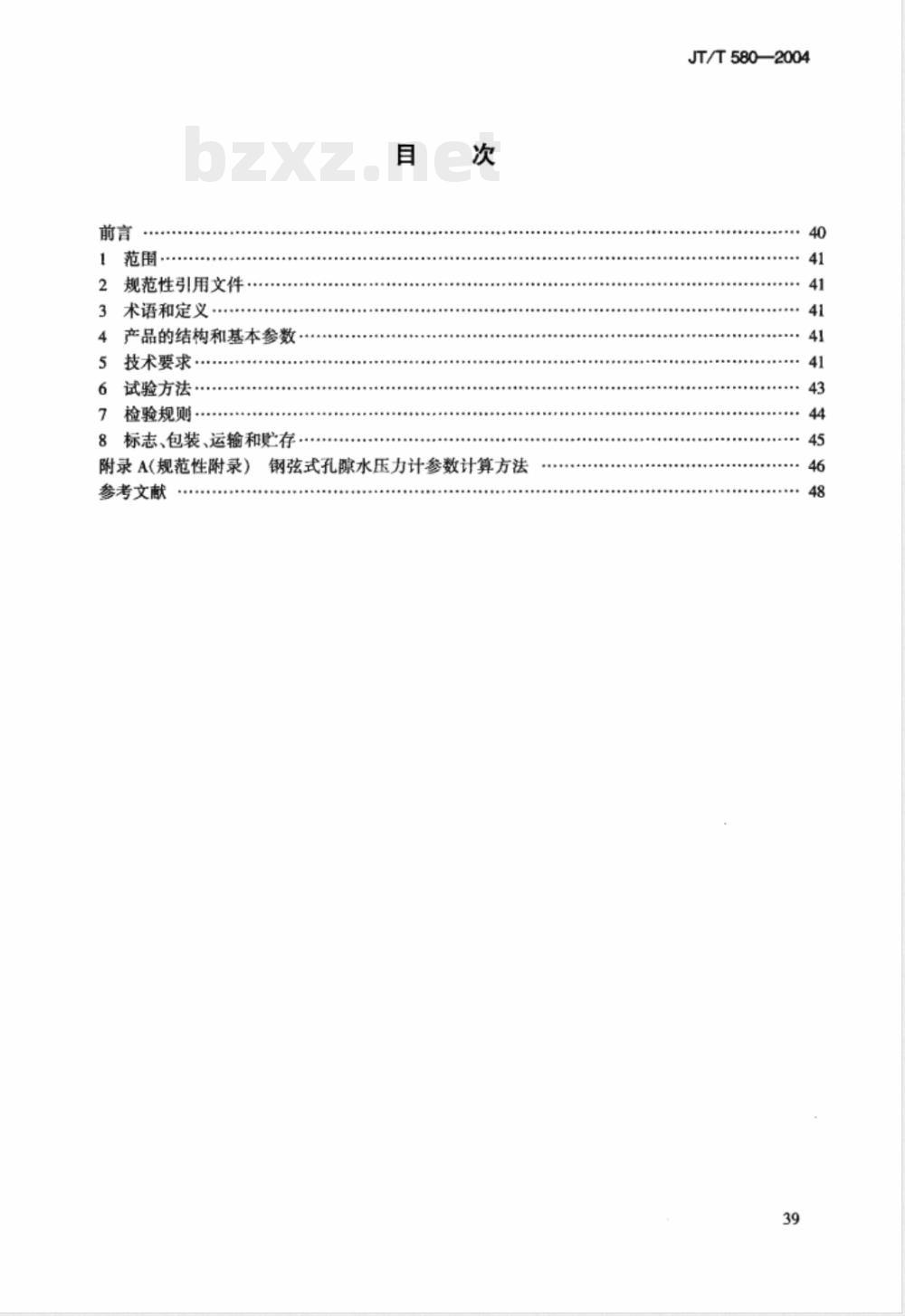

范围·
规范性引用文件·
术语和定义·
4产品的结构和基本参数
技术要求
试验方法
检验规则·
8标志、包装、运输和贮存
附录A(规范性附录)钢弦式孔隙水压力计参数计算方法参考文献
JT/T580—2004
JT/T5802004

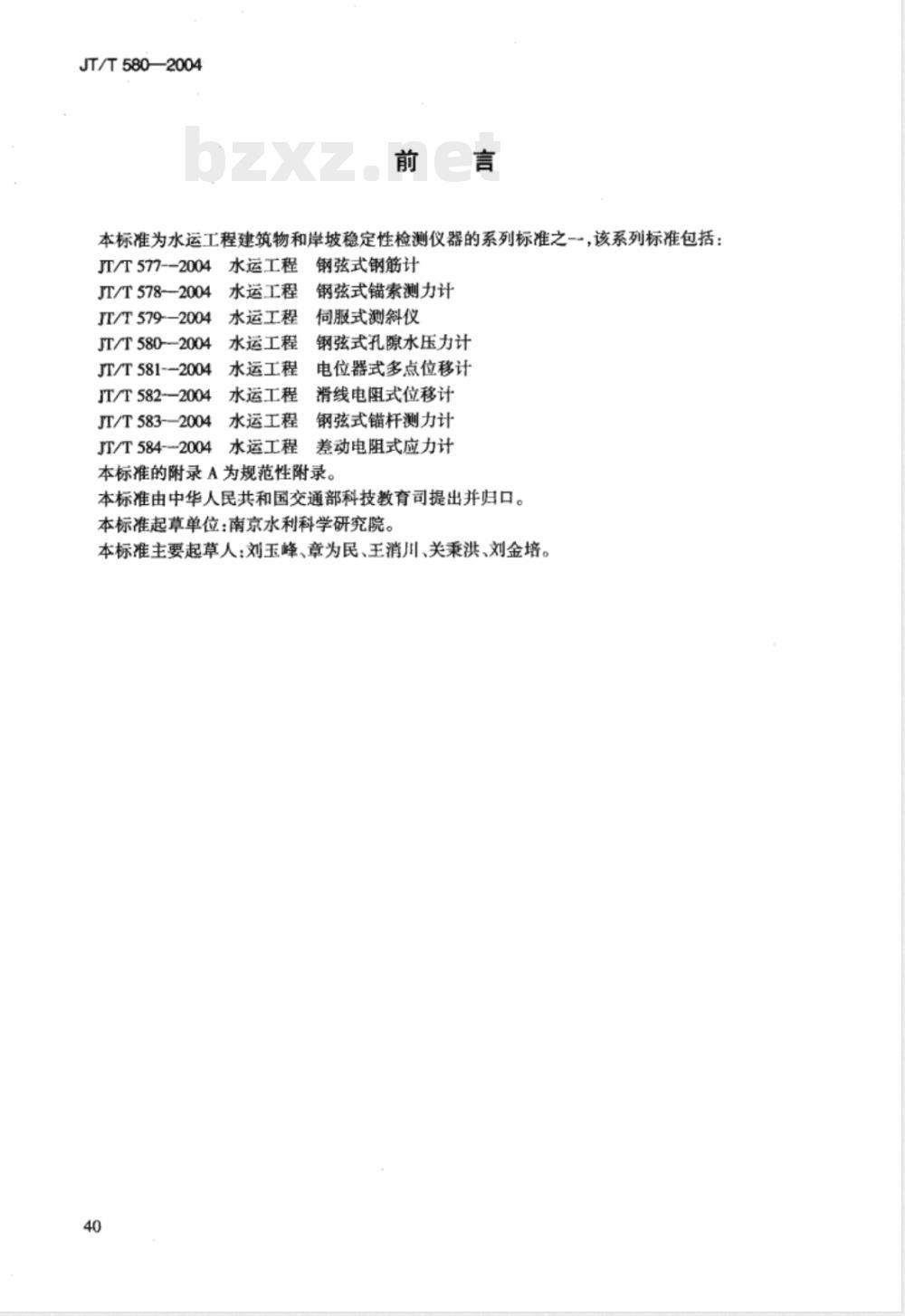

本标准为水运工程建筑物和岸坡稳定性检测仪器的系列标准之一,该系列标准包括:JT/T577--2004
JT/T578-2004
JT/T5792004
JT/T580-2004
JT/T581-2004
JT/T582-2004
JT/T583-2004
水运工程
水运工程
水运工程
水运工程
水运工程
水运工程
水运工程
水运工程
JT/T584--2004
钢弦式钢筋计
钢弦式锚索测力计
伺服式测斜仪
钢弦式孔隙水压力计
电位器式多点位移计
滑线电阻式位移计
钢弦式锚杆测力计
差动电阻式应力计
本标准的附录A为规范性附录。
本标准由中华人民共和国交通部科技教育司提出并归口。本标准起草单位:南京水利科学研究院。本标准主要起草人:刘玉峰、章为民、王消川、关秉洪、刘金培。40

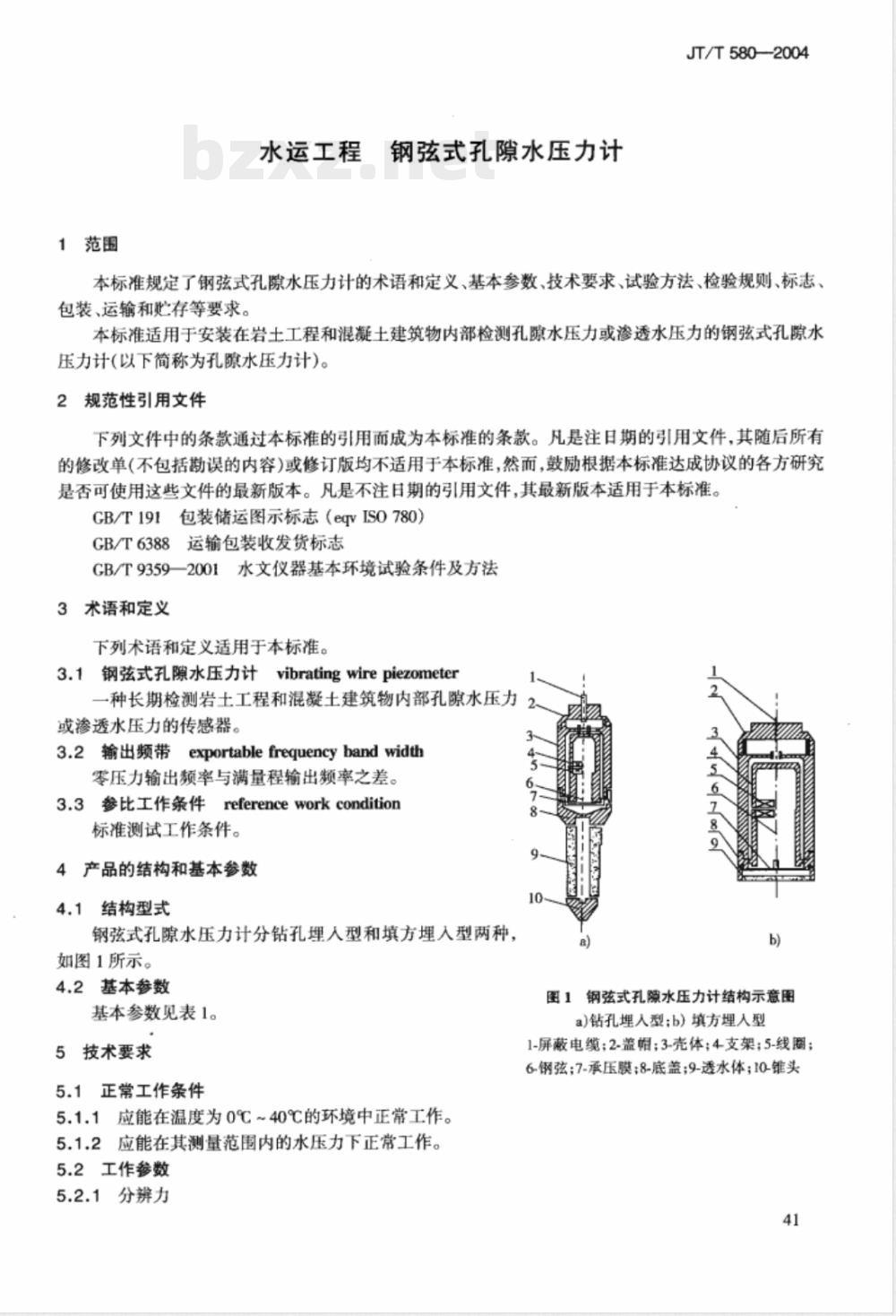

1范围
水运工程
钢弦式孔隙水压力计
JT/T580—2004
本标准规定了钢弦式孔隙水压力计的术语和定义、基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存等要求。
本标准适用于安装在岩土工程和混凝土建筑物内部检测孔隙水压力或渗透水压力的钢弦式孔隙水压力计(以下简称为孔隙水压力计)。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。CB/T191包装储运图示标志(eqvyIS0780)CB/T6388运输包装收发货标志
GB/T9359—2001水文仪器基本环境试验条件及方法3术语和定义
下列术语和定义适用于本标准。3.1钢弦式孔隙水压力计vibratingwirepiezometer一种长期检测岩土工程和混凝土建筑物内部孔隙水压力2
或渗透水压力的传感器。
3.2输出频带exportablefrequencybandwidth零压力输出频率与满量程输出频率之差。3.3参比工作条件referenceworkcondition标准测试工作条件。
4产品的结构和基本参数
4.1结构型式
钢弦式孔隙水压力计分钻孔埋人型和填方埋入型两种,如图1所示。
4.2基本参数
基本参数见表1。
5技术要求
5.1正常工作条件
5.1.1应能在温度为0℃~40℃的环境中正常工作。5.1.2应能在其测量范围内的水压力下正常工作。5.2工作参数
5.2.1分辨力
图1钢弦式孔隙水压力计结构示意图a)钻孔埋人型:b)填方理人型
1-屏蔽电缆:2-盖归:3壳体:4支架:5-线圈;6-钢弦:7-承压膜:8-底盖;9-透水体;10-锥头41
JT/T580—2004
量程,MPa
钻孔型外形尺寸,mm
外形尺寸为推荐尺寸;
F·S表示满量程测值(下同)
60~150
表1基本参数
填方型外形尺寸\,mm
孔原水压力计的分辨力,应符合表1中的规定。5.2.2滞后
孔隙水压力计的滞后a'应不大于±1%F·S。5.2.3重复性
孔隙水压力计的重复性a\应不大于±0.5%FS。5.2.4线性度
孔隙水压力计的线性度L应不大于+2%F·S5.2.5综合误差
60~150
孔隙水压力计的综合误差ec应不大于±2.5%F·S。5.3防水密封性
分辨力
%F·Ss
孔隙水压力计在1.2倍满量程压力的水中连续工作72h应无渗漏。5.4温度影响
孔隙水压力计的温度影响应不大于+0.4%FS/10℃。5.5绝缘电阻
孔隙水压力计芯线与传感器壳体之间的绝缘电阻应大于50MQ。5.6电气性能
输出频带范固.z
500~600
500~600
700~1000
700~1000
700~1000
700~1000
7001000
700~1000
7001000
在大气压状态下,孔隙水压力计的线圈间歌振荡电压应不大于160V,振荡输出信号最大幅度一般应不小于100uV,输出波形应稳定、无抖动。持续衰减时间应不小于1.5s。5.7过范围限
孔隙水压力计应能承受满量程1.2倍的压力,当压力恢复至小于满量程压力后,在参比工作条件下,应符合5.2的规定。
5.8稳定性
5.8.1孔隙水压力计在参比工作条件下,按满量程压力值加、卸荷循环三次,其零点漂移应不大于±0.25%F-S
5.8.2孔隙水压力计静置90d后,在参比工作条件下,其签点漂移应不大于±0.25%FS,并应符合5.2的规定。
5.9耐盐雾
孔隙水压力计耐盐雾性应符合GB/T93592001中9.3的规定。5.10外观
JT/T580—2004
孔隙水压力计各部分应连接牢固,其表面在防腐处理后应无锈斑及裂痕,引出的电缆、护套应无损伤。
6试验方法
6.1试验条件
试验应在参比工作条件下进行:a)温度:20℃±2℃
b)大气压力:86kPa~106kPao
6.2参数试验
6.2.1主要试验设备
主要试验设备包括:
a)压力容器及加压设备;
b)0.2级精密压力表;
e)分辨力为0.01Hz的钢弦频率测定仪;d)万用表;
e)示波器。
6.2.2试验步骤
试验步骤如下:
a)在参比工作条件下,孔隙水压力计应预先放置24h以上;将孔隙水压力计装人压力容器中,按满量程压力值预压三次,每次间隔5min,然后进行正式试b)
按量测范围取相隔两点间压力增量为10%F·S,逐级加荷至满量程压力值。每级压力至少保持1min后再读取输出额率值:
d)加压到满量程压力值后,按c)的方法逐级卸荷至零点压力,并读取输出频率值:e)退回零点压力值后,保持3min,读取零点压力输出频率值:f)按a)至e)的步骤,至少进行三次试验。6.2.3参数的计算方法
参数的计算方法按附录A进行,应符合5.2的规定。6.3防水密封性试验
将孔隙水压力计放置在压力容器中,加水压至满量程压力值1.2倍的压力,保持72h,应符合5.3和5.5的规定。
6.4温度影响试验
将孔隙水压力计放入高、低温箱中,从常温开始降温至0℃,保持2h,读取输出额率值,然后升温至40℃,保持2h,读取输出频率值。应符合5.4的规定。6.5绝缘电阻试验
用万用表量测电路与密封壳体之间的绝缘电阻,应符合5.5的规定。6.6电气性能试验
在参比工作条件下,用示波器测量孔隙水压力计的线圈间歌振荡电压及波形,应符合5.6的规定。6.7过范围限试验
将孔隙水压力计置于压力容器中施加满量程压力值1.2倍的压力,保持72h后,在参比工作条件下恢复至额定压力,测量并计算孔隙水压力计的工作参数,应符合5.7的规定。43
JT/T580—2004
6.8稳定性试验
6.8.1孔隙水压力计置于压力容器中,按满量程压力值加荷,保持10min后卸荷,并重复三次。然后,恢复至零压力状态,2h后测其零点漂移值,应符合5.8.1的规定。6.8.2孔隙水压力计静置90d,在参比工作条件下,按6.2.2的规定再做一次试验,并测试其零点漂移值,应符合5.8.2的规定。
6.9颠振试验
将包装好的孔隙水压力计固定在颠振试验台上,施加加速度为5m,进行历时10min的颠振试验,恢复至参比工作条件后,其工作参数应符合5.2的规定。6.10盐雾试验
按GB/T9359—2001中的9.3进行试验。试验后,受试产品应符合5.9的规定,并应能正常工作。
6.11外观检验
用目测进行外观检验,孔隙水压力计表面应符合5.10的规定。7检验规则
7.1出厂检验
7.1.1检验项目
出厂检验项目见表2。
表2孔隙水压力计检验项目
检验项目
工作参数
防水密封性
温度影响
绝缘电阻
电气性能
过范围限
稳定性
盐雾试验
技术要求
试验方法
注:“+“表示应进行的检验项目,“_”表示不检验的项目7.1.2样本抽取
批量生产或连续生产的孔隙水压力计,出厂前应进行全数检验。7.1.3合格判定
检验中,只要有项检验要求不合格,则判为不合格。7.2型式检验
7.2.1有下列情况之一时,应进行型式检验:a)新研制的产品;
出厂检验
型式检验
b)当设计、工艺、材料等方面有重大变更时:停止生产满一年的产品再次生产时;d)国家质量监督机构提出进行型式检验的要求时。7.2.2检验项目
型式检验项目见表2。
7.2.3样本抽取
JT/T580—2004
型式检验应从定型前指定产品中随机抽取5%的样品进行检验。5%的样品不足五个时,按五个抽取。
7.2.4合格判定
检验中,只要有一项检验要求不合格,则判为不合格。8标志、包装、运输和贮存
8.1标志
8.1.1孔隙水压力计应在其显著部位标明其型号、名称、生产厂家、出厂编号及日期等内容。8.1.2外包装箱标志应包括下列内容:a)产
产品型号、名称、件数;
箱体尺寸(mm):长×宽×高;箱体毛重(kg);
到站(港)及收货单位;
发站(港)及发货单位:
应有“精密仪器”、“小心轻放”等运输标志。8.1.3包装储运图示和收发货标志应按照GB/T191和GB/T6388的有关规定正确选用。8.2包装
孔隙水压力计包装箱应符合下列要求:包装箱应牢固可靠;
包装箱内孔隙水压力计各部分在运输中不应相互碰撞、摩擦;包装箱应有防潮、防振等措施:c
随同孔隙水压力计装箱的技术文件有产品说明书、装箱单、产品合格证及有关的技术文件等。d)
8.3运输
包装好的孔水压力计应能耐颠振,并能适应各种运输方式。8.4贮存
包装好的孔隙水压力计应能适应下列环境条件及贮存要求:a)此存环境温度:-20℃~+60℃;b)
贮存环境相对湿度:不大于85%RH;e
贮存孔隙水压力计的附近不得有酸性、碱性及其他魔蚀性物质。45
JT/T580—2004
附录A
(规范性附录)
钢弦式孔隙水压力计参数计算方法A.1孔水压力计所承受压力的计算Pi=k(%-A)
式中:P:—i时刻作用在承受膜上的压力,单位为兆帕(MPa);k-—孔隙水压力计系数,单位为兆帕每平方赫兹(MPa/HZ);fo零点压力输出频率,单位为赫兹(Hz);f—对应于p;的输出频率,单位为赫兹(Hz)。A.2零点压力输出频率fo的计算
式中:m——试验循环的次数(m=1,2,,m);fo—第次加荷和退荷测量时,零点压力下的输出频率值。A.3满量程压力输出频率的计算
式中:高—第j次加荷至满量程压力值时的输出频率值。A.4额定输出频率.的计算
A.5分辨力r的计算
A.6滞后a'的计算
x100%FS
式中:回程平均校准曲线与进程平均校准曲线的压力相同测试点输出额率偏差最大值;F—一零点压力输出频率与满量程压力时输出频率的平方差。F=f-p
A.7重复性a\的计算
式中:A/R—进程和回程重复校准时,各测试点输出频率偏差最大值。46
线性度L的计算
x100%F·S
式中:4元平均校准曲线与工作直线偏差最大值。A.9
综合误差Ec的计算
式中:4fc
×100%F.S
进程平均校准曲线和回程平均校准曲线二者与工作曲线偏差最大值。JT/T580—2004
JT/T580—2004
GB/T13606—1992
SD314—89
参考文献
岩土工程用钢弦式压力传感器。土石坝观测仪器系列型谱、
