SY/T 6422-2008石油企业节能产品节能效果测定

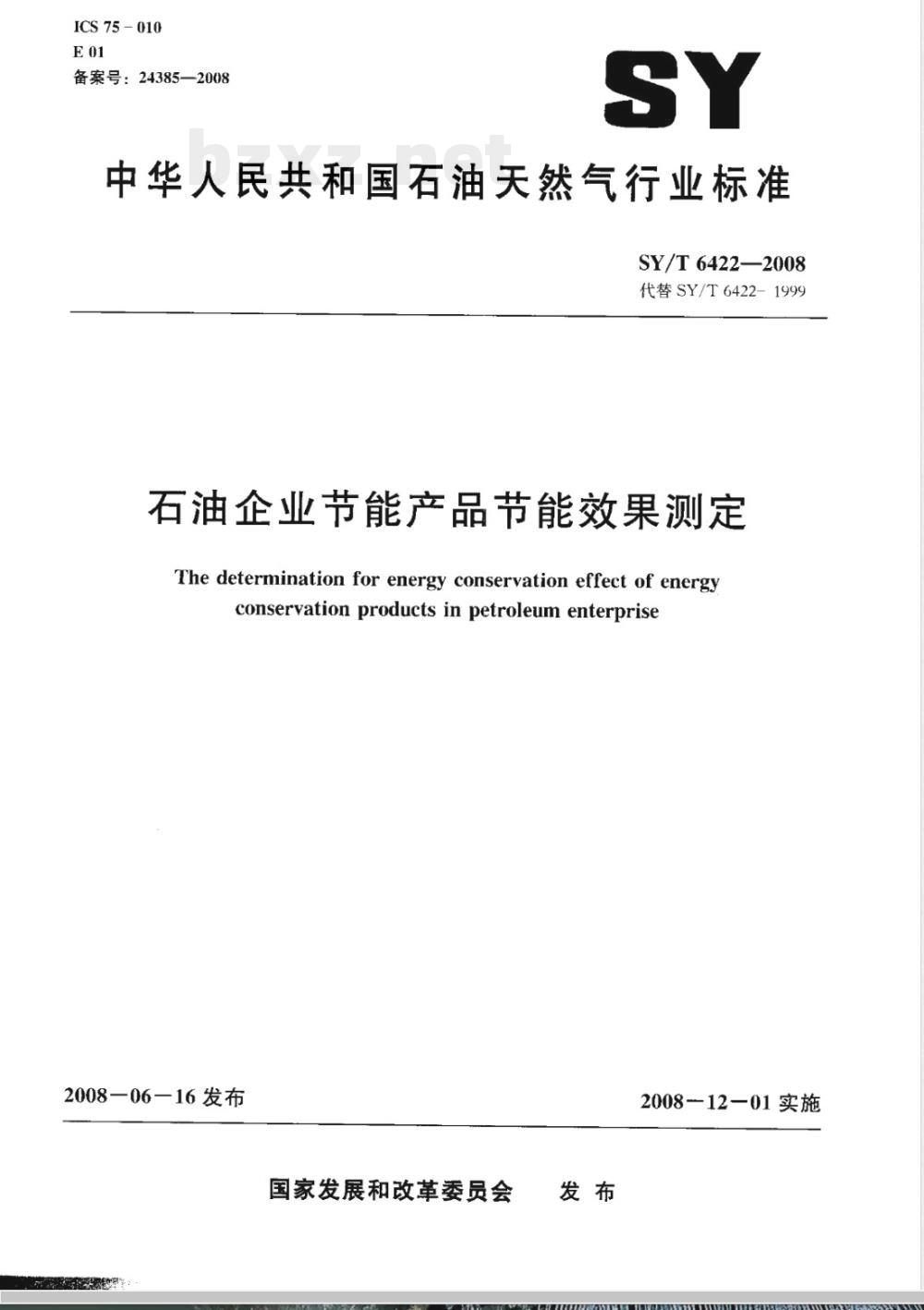

ICS75-010
备索号：24385-—2008
中华人民共和国石油天然气行业标准SY/T6422—2008
代替SY/T6422-1999
石油企业节能产品节能效果测定The determination for energy conservation effect of energyconservation products in petroleum enterprise2008-06-16发布
国家发展和改革委员会
2008-12—01实施

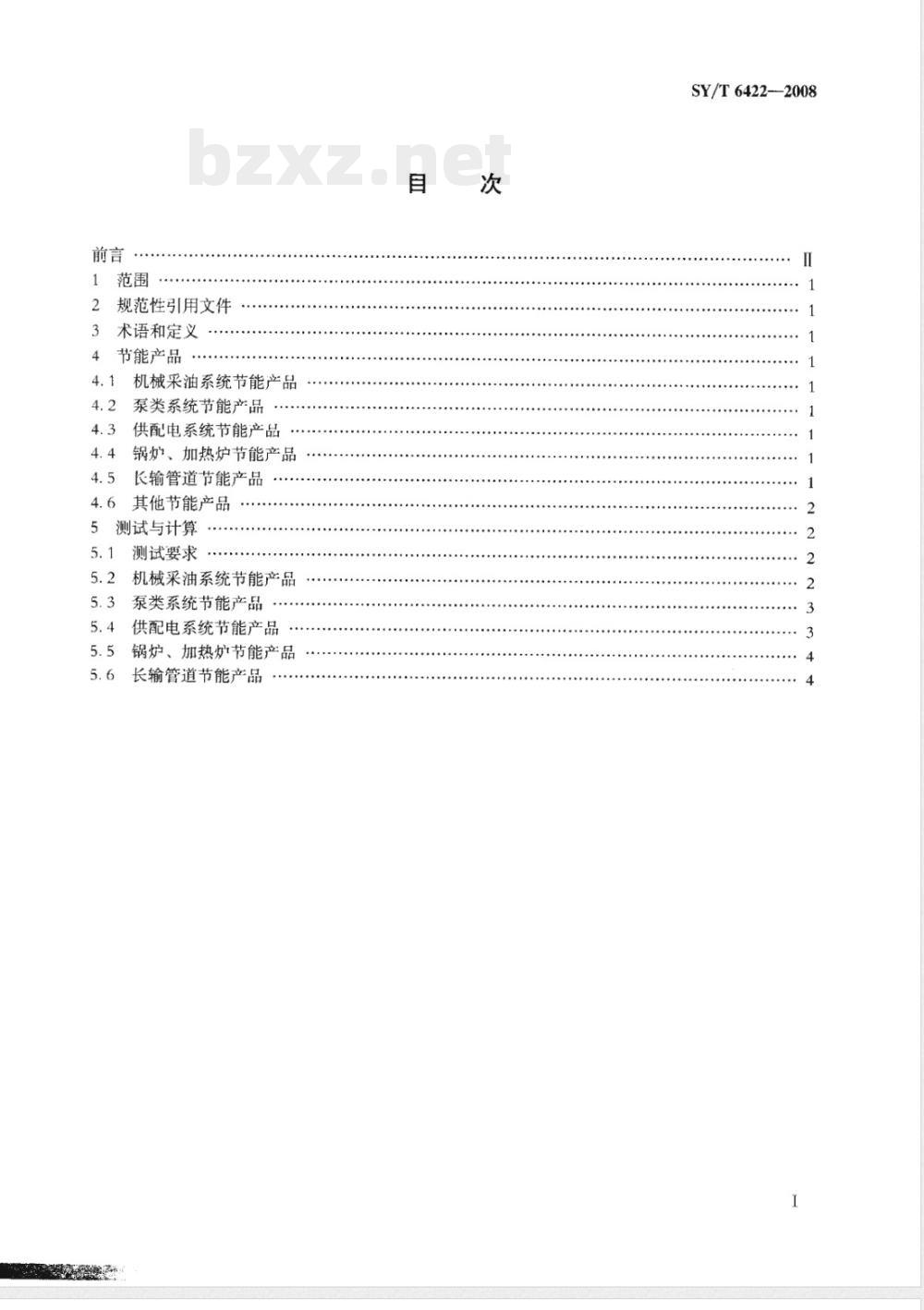

2规范性引用文件
3术语和定义
节能产品
机械采油系统节能产品
泵类系统节能产品
供配电系统节能产品
锅炉、加热炉节能产品
长输管道节能产品
4.6其他节能产品
测试与计算
5.1测试要求
5.2机械采油系统节能产品
5.3泵类系统节能产品
供配电系统节能产品
5.5锅炉、加热炉节能产品
5.6长输管道节能产品
SY/T6422-2008
SY/T6422—2008

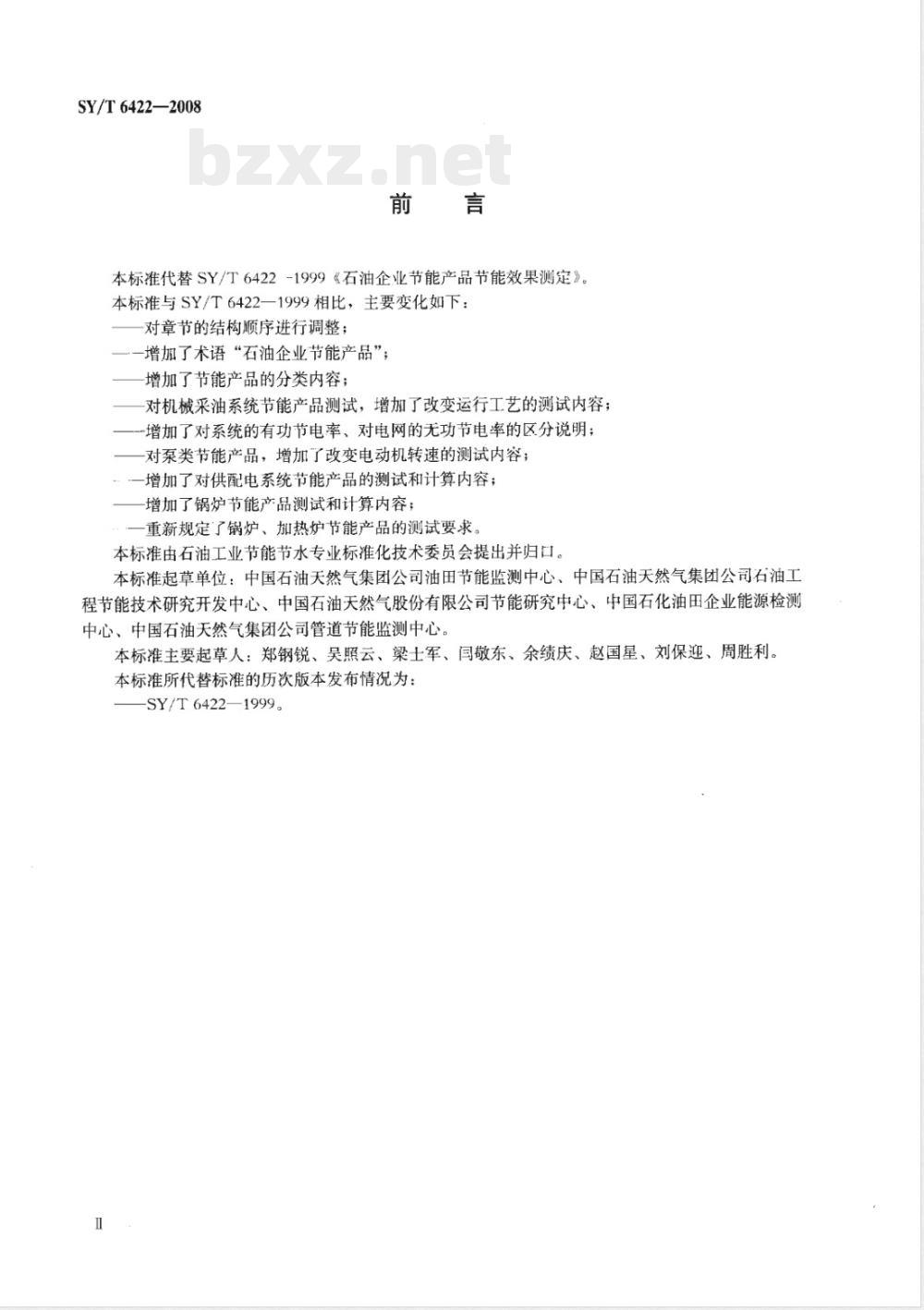

本标准代替SY/T6422-1999石油企业节能产品节能效果测定》。本标准与SY/T6422一1999相比，主要变化如下：对章节的结构顺序进行调整：
一增加了术语“石油企业节能产品”；一增加了节能产品的分类内容；对机械采油系统节能产品测试，增加了改变运行工艺的测试内容；一增加了对系统的有功节电率、对电网的无功节电率的区分说明：一对泵类节能产品，增加了改变电动机转速的测试内容；-一增加了对供配电系统节能产品的测试和计算内容：一增加了锅炉节能产品测试和计算内容；一重新规定了锅炉、加热炉节能产品的测试要求。本标准由石油工业节能节水专业标准化技术委员会提出并归口。本标准起草单位：中国石油天然气集团公司油田节能监测中心、中国石油天然气集团公司石油工程节能技术研究开发中心、中国石油天然气股份有限公司节能研究中心、中国石化油田企业能源检测中心、中国石油天然气集团公司管道节能监测中心。本标准主要起草人：郑钢锐、吴照云、梁士军、同敬东、余绩庆、赵国、刘保迎、周胜利。本标准所代替标准的历次版本发布情况为：SY/T6422—1999。

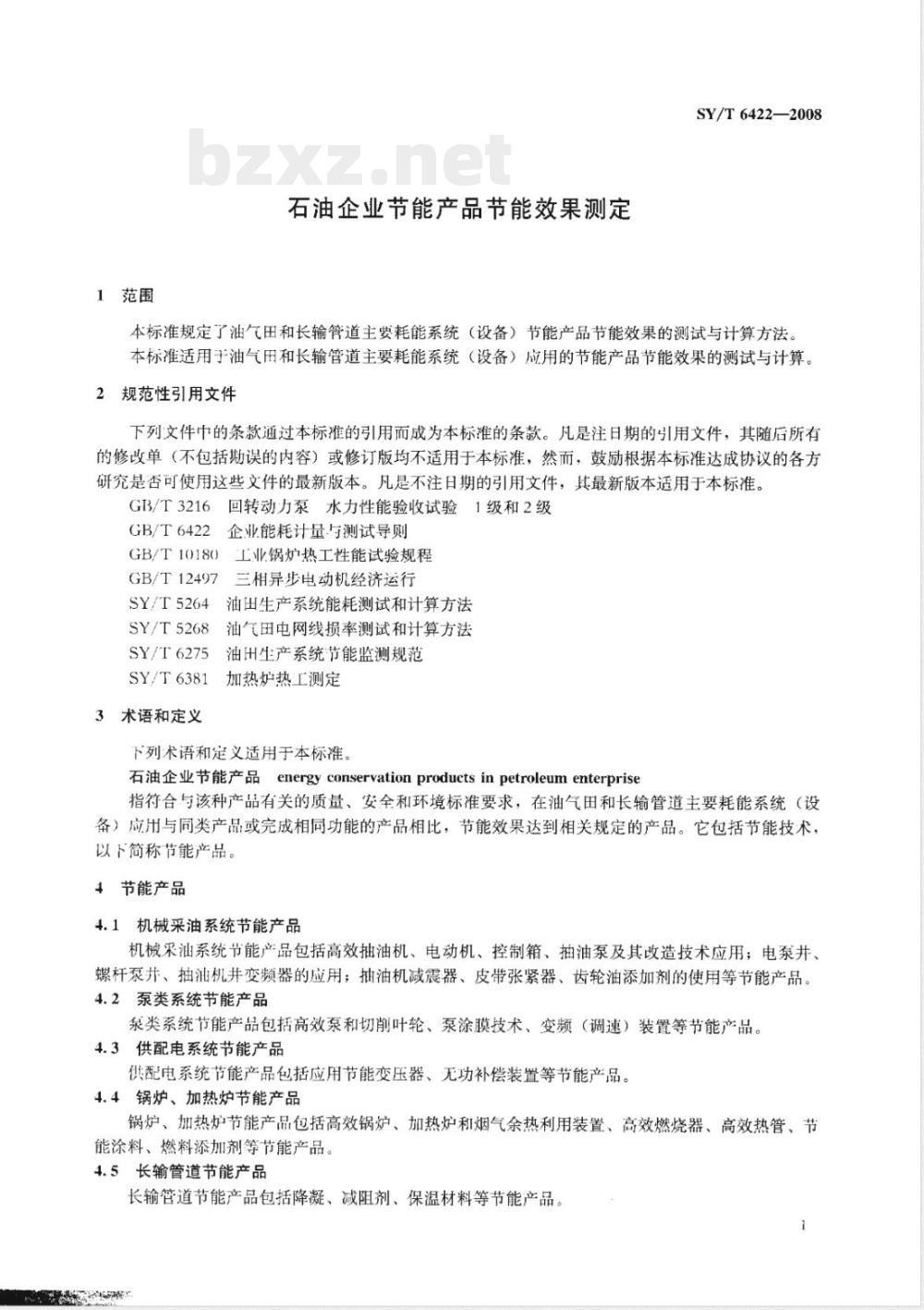

1范围
石油企业节能产品节能效果测定SY/T6422—2008
本标准规定了油气田和长输管道主要耗能系统（设备）节能产品节能效果的测试与计算方法。本标准适用于油气用和长输管道主要耗能系统（设备）应用的节能产品节能效果的测试与计算。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3216回转动力泵水力性能验收试验1级和2级GB/T6422企业能耗计量与测试导则GB/T10180工业锅炉热工性能试验规程GB/T12497
三相异步电动机经济运行
SY/T5264
油出生产系统能耗测试和计算方法SY/T5268
SY/T6275
油气田电网线损率测试和计算方法油出生产系统节能监测规范
SY/T6381
加热炉热工测定
3术语和定义
下列术语和定义适用于本标准。石油企业节能产品energyconservationproductsinpetroleumenterprise指符合与该种产品有关的质量、安全和环境标准要求，在油气田和长输管道主要耗能系统（设备）应用与同类产品或完成相同功能的产品相比，节能效果达到相关规定的产品。它包括节能技术，以下简称节能产品。
4节能产品
机械采油系统节能产品
机械采油系统节能产品包括高效抽油机、电动机、控制箱、抽油泵及其改造技术应用；电泵井、螺杆泵井、抽油机井变频器的应用：抽油机减震器、皮带张紧器、齿轮油添加剂的使用等节能产品。4.2
泵类系统节能产品
泉类系统节能产品包括高效泵和切削叶轮、泵涂膜技术、变频（调速）装置等节能产品4.3供配电系统节能产品
供配电系统节能产品包括应用节能变压器、无功补偿装置等节能产品。4.4锅炉、加热炉节能产品
锅炉、加热炉节能产品包括高效锅炉、加热炉和烟气余热利用装置、高效燃烧器、高效热管、节能涂料、燃料添加剂等节能产品。4.5长输管道节能产品
长输管道节能产品包括降凝、减阻剂、保温材料等节能产品。1
SX/T6422-2008

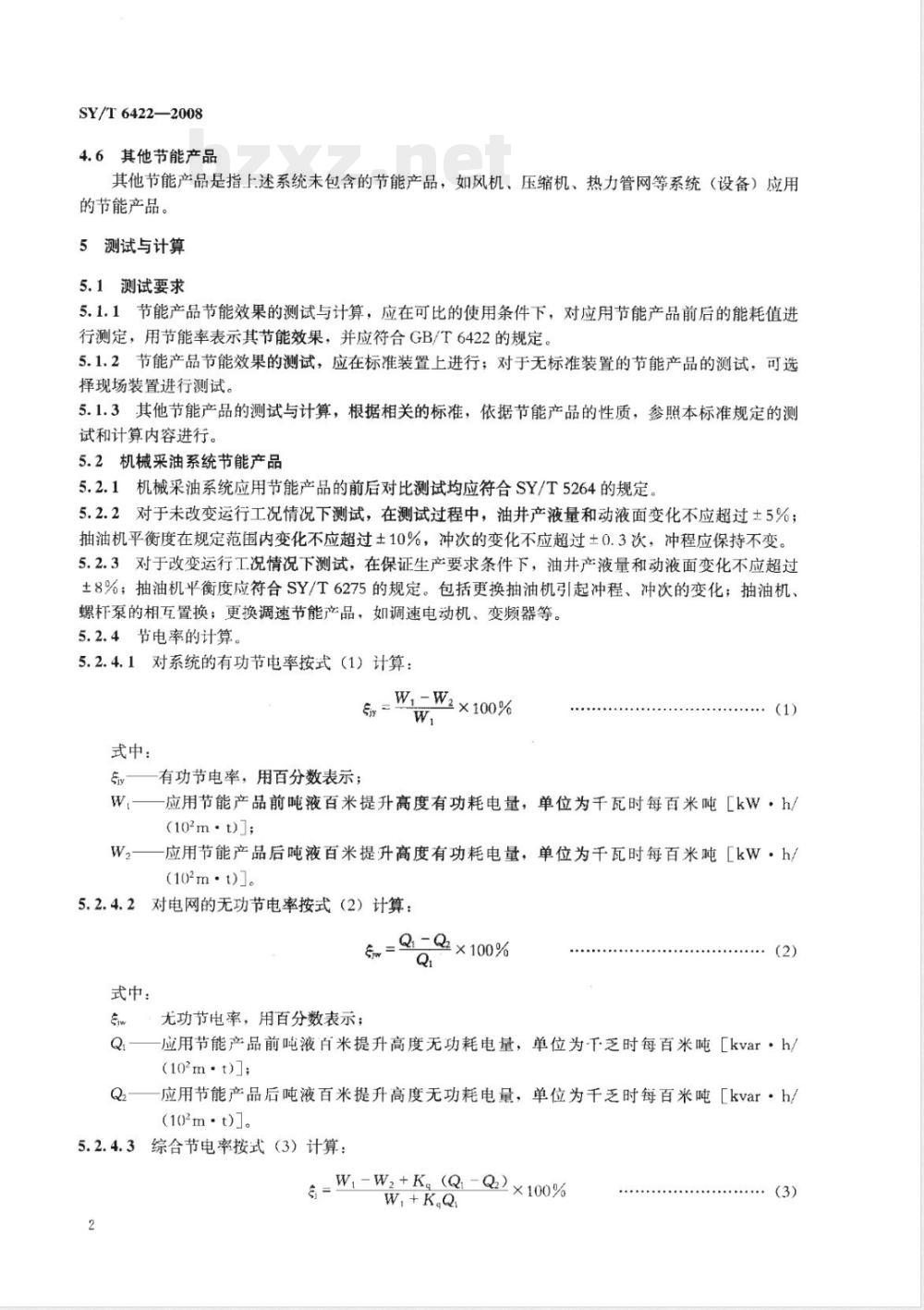

4.6其他节能产品
其他节能产品是指上述系统未包含的节能产品，如风机、压缩机、热力管网等系统（设备）应用的节能产品。
5测试与计算
5.1测试要求
5.1.1节能产品节能效果的测试与计算，应在可比的使用条件下，对应用节能产品前后的能耗值进行测定，用节能率表示其节能效果，并应符合GB/T6422的规定。5.1.2节能产品节能效果的测试，应在标准装置上进行；对于无标准装置的节能产品的测试，可选择现场装置进行测试。
5.1.3其他节能产品的测试与计算，根据相关的标准，依据节能产品的性质，参照本标准规定的测试和计算内容进行。
5.2机械采油系统节能产品
5.2.1机械采油系统应用节能产品的前后对比测试均应符合SY/T5264的规定。5.2.2对于未改变运行工况情况下测试，在测试过程中，油井产液量和动液面变化不应超过±5%；抽油机平衡度在规定范围内变化不应超过士10%，冲次的变化不应超过土0.3次，冲程应保持不变。5.2.3对于改变运行工况情况下测试，在保证生产要求条件下，油井产液量和动液面变化不应超过土8%；抽油机平衡度应符合SY/T6275的规定。包括更换抽油机引起冲程、冲次的变化；抽油机、螺杆泵的相互置换；更换调速节能产品，如调速电动机、变频器等。5.2.4节电率的计算。
5.2.4.1对系统的有功节电率按式（1）计算：W.-Wz×100%
式中：
有功节电率，用百分数表示；
（1）
应用节能产品前吨液百米提升高度有功耗电量，单位为千瓦时每百米吨［kW·h/(10°m·t)l;
-应用节能产品后吨液百米提升高度有功耗电量，单位为千瓦时每百米吨［kW·h(10m·)]。
5.2.4.2对电网的无功节电率按式（2）计算：%==×100%
式中：
无功节电率，用百分数表示：
应用节能产品前吨液百米提升高度无功耗电量，单位为·T乏时每百米吨［kvar·h/(10mt：
应用节能产品后吨液百米提升高度无功耗电量，单位为千乏时每百米吨［kvar·h/(10°mt)]。
综合节电率按式（3）计算：
W,-W,+K（Q-Q)×100%
式中：
一一综合节电率，用百分数表示；K。无功经济当量，单位为千瓦每干乏（kW/kvar）K，取值应符合GB/T12497的规定，宜取0.03。5.3泵类系统节能产品
5.3.1泵类系统节能产品的测试应符合GB/T3216的规定。SY/T6422-—2008
5.3.2对于未改变电动机运行速度的泵类系统节能产品，可选择额定工况或实际工况点进行对比测试，测试期间流量的变化不应超过5%。5.3.3对于改变电动机转速的泵类系统节能产品测试，应满足生产工艺的要求，测试期间流量的变化不应超过5%。
5.3.4对泵本身节能改造前后的节能效果进行测试时，测试工况点应从泵经常运行的最小排量到最大排量对应均匀选取，每个点试验时间不应少于10min，其节能效果按各点单耗平均值进行计算。5.3.5节电率的计算。
5.3.5.1对系统的有功节电率按式（4）计算：W.-Wz×100%
式中：
有功节电率，用百分数表示：
应用节能产品前输送1m液体的有功耗电量，单位为千瓦时每立方米（kW·h/m）；应用节能产品后输送1m液体的有功耗电量，单位为千瓦时每立方米（kW，h/m）。5.3.5.2对电网的无功节电率按式（5）计算：Gu-×100%
式中：
无功节电率，用百分数表示；
Q·一应用节能产品前输送1m液体的无功耗电量，单位为千乏时每立方米（kvar·h/m）；应用节能产品后输送1m液体的无功耗电，单位为千乏时每立方米（kvar·h/m*）。Q
5.3.5.3综合节电率按式（6）计算：W,-W.+K.Q-Q)×100%
式中：
综合节电率，用百分数表示。
5.4供配电系统节能产品
5.4.1供配电系统节能产品的测试与计算应符合SY/T5268的规定。5.4.2节能变压器节电效果的计算。5.4.2.1有功功率损失下降率按式（7）计算：sm =WwAW2×100%
式中：
spy一有功功率损失下降率，用百分数表示；AW,一-变压器有功损失功率，单位为千瓦（kW)；(6)
SY/T6422-—2008
-节能变压器有功损失功率，单位为千瓦（kW）。AW.-
5.4.2.2无功功率消耗下降率按式（8）计算：m=Q4Qx100%
式中：
无功功率消耗下降率，用百分数表示：△Q,一一变压器无功消耗功率，单位为千乏（kvar)；△Q一一节能变压器无功消耗功率，单位为千乏（kvar）。5.4.2.3综合功率损失下降率按式（9）计算：5=AW.-k20-AQ2×100%
AW、+K,AQ
式中：
s一综合功率损失下降率，用百分数表示。(8)
5.4.3无功补偿装置节电效果的计算。无功补偿装置节电效果的计算、是对供配电线路线损率的下降程度的评价，其计算应符合SY/T5268的规定。
5.5锅炉、加热炉节能产品
5.5.1锅炉、加热炉应用节能产品前后的对比测试应合GB/T10180，SY/T6381的规定。5.5.2测试时，热负荷率应满足生产实际要求，根据节能产品的节能原理确定对比测试负荷率，燃烧状态调节最佳且烟气中CO含量应控制在0.0200%±0.0050%。5.5.3节能率按式（10）计算：
-B=B×10%
式中：
S.一一应用节能产品节能率，用百分数表示：B，一应用节能产品前的有效输出热量单耗，单位为于克标煤每兆焦（kg/MJ)；B一一应用节能产品后的有效输出热量单耗，单位为千克标煤每兆焦（kg/MJI）。(10)
5.6长输管道节能产品
5.6.1长输管道节能产品的前后对比测试应在稳定情况下进行，测试时输油干线压力波动不应大于±5%，温度变化不应大于±0.5℃，流量变化不应大于±5%。5.6.2节能率按式（11）计算：
E-E×100%
式中：
一应用节能产品节能率：用百分数表示；E，—应用节能产品前的输液单位能耗，单位为于克标煤每方吨千米［kg/（10*t·km)]：E,
应用节能产品后的输液单位能耗，单位为干克标煤每万吨千米［kg/（10+l·km）。(11)
