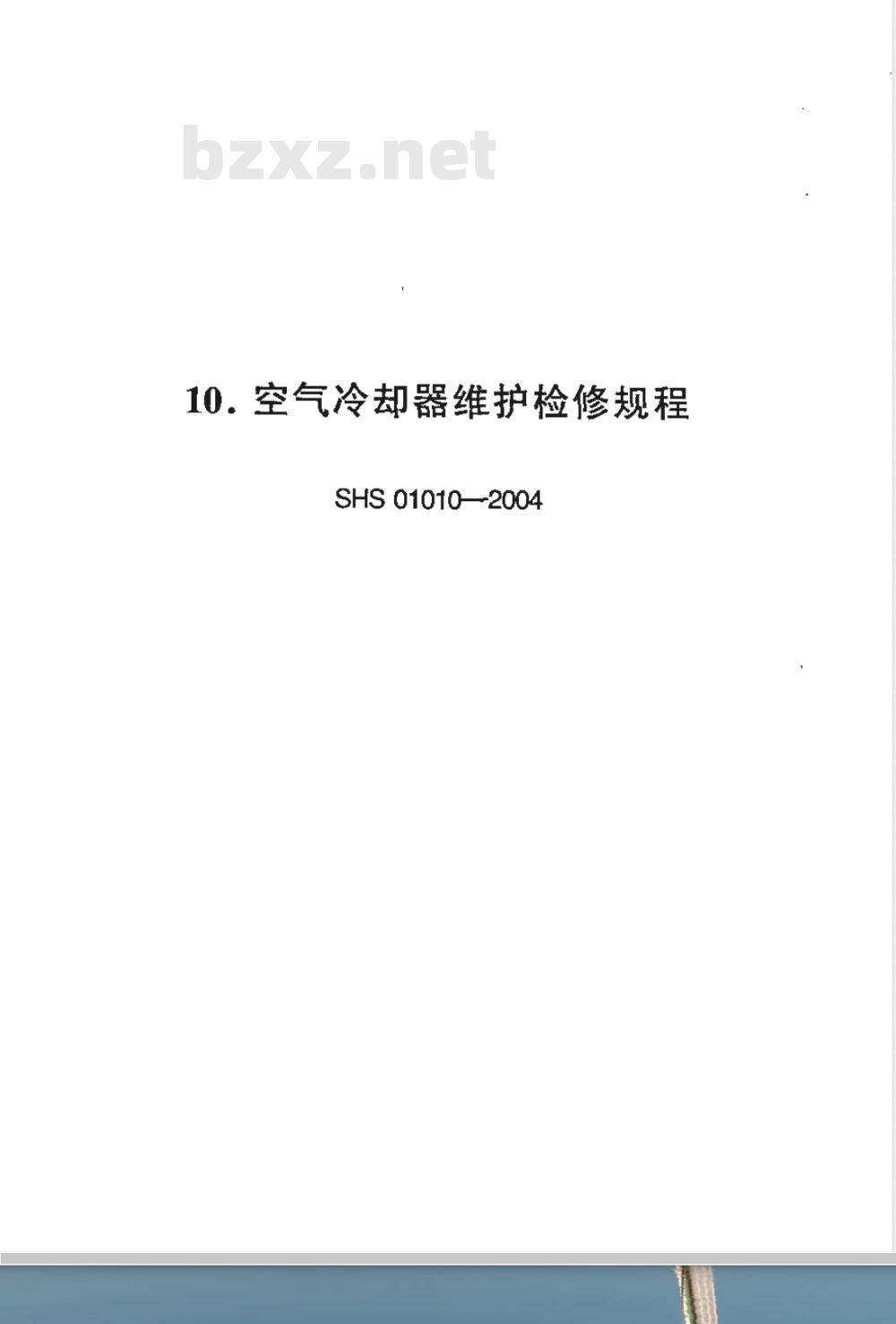

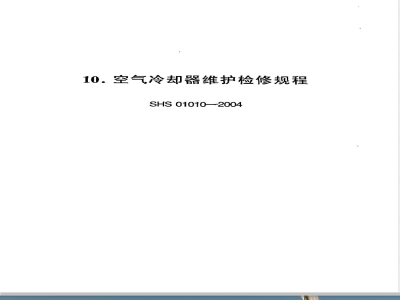

10.空气冷却器维护检修规程
SHS 01010—2004
检修周期与内容
检修与质量标准
试验与验收

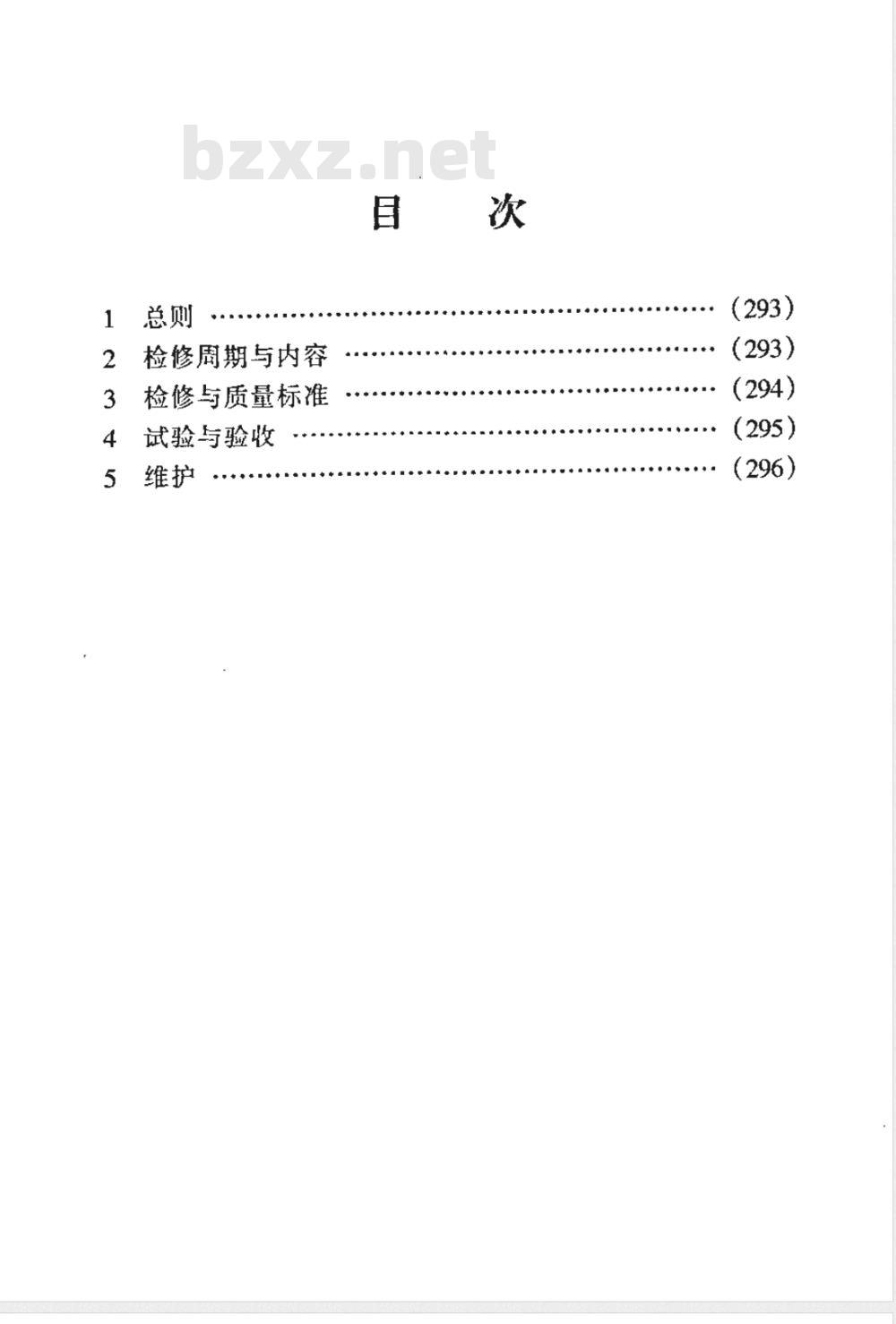

目藍次
（296)

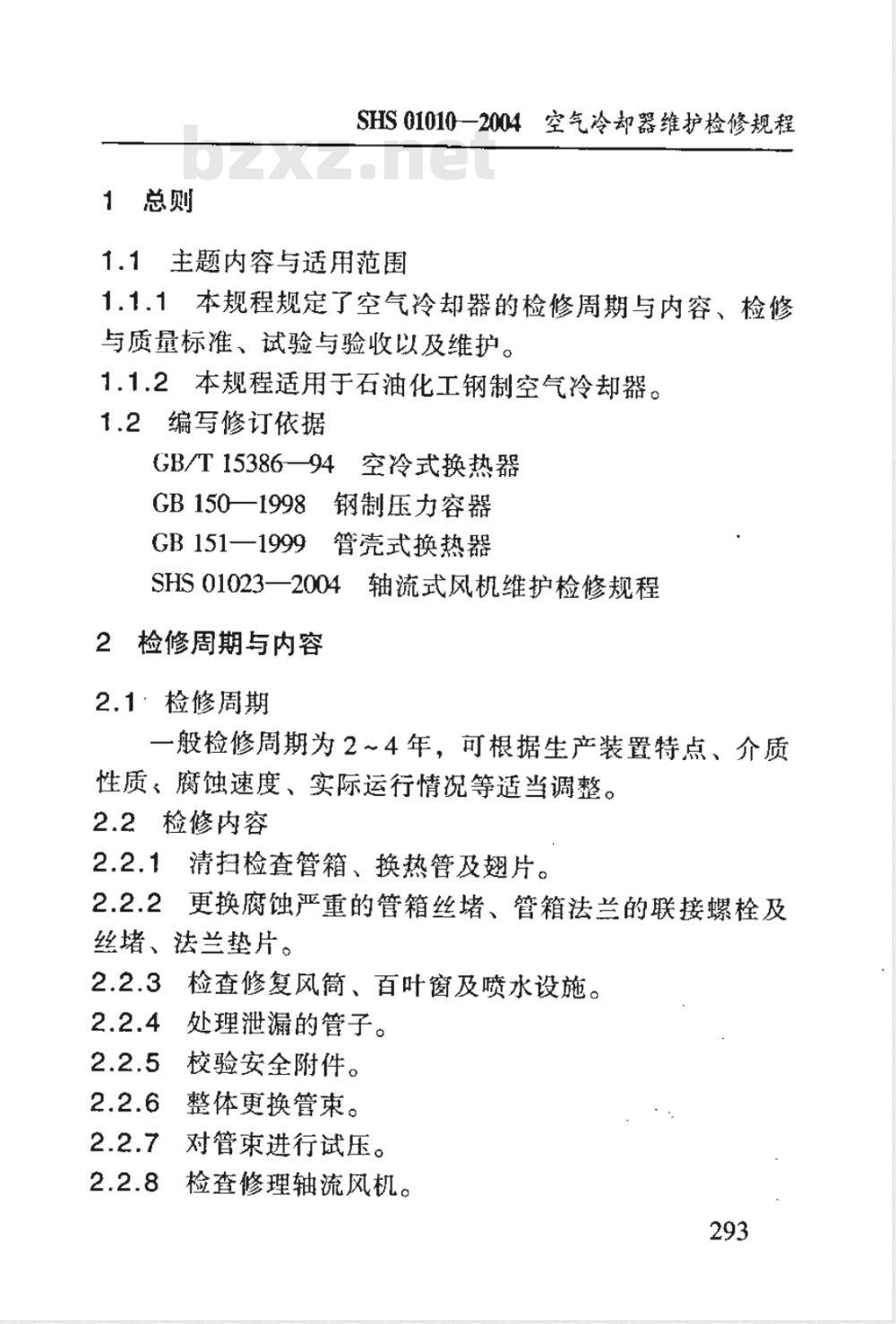

SHS 01010一2004 空气冷却器维护检修规程1.1主题内容与适用范围　
1.1.1本规程规定了空气冷却器的检修周期与内容、检修与质量标准、试验与验收以及维护。1.1.2本规程适用于石油化工钢制空气冷却器。1.2编写修订依据
GB/T15386—94空冷式换热器
GB 150—1998钢制压力容器
GB 1511999
管壳式换热器
SHS 01023—2004
轴流式风机维护检修规程
检修周期与内容
2.1·检修周期
一般检修周期为2～4年，可根据生产装置特点、介质性质、腐蚀速度、实际运行情况等适当调整。2.2检修内容
2.2.1清扫检查管箱、换热管及翅片。2.2.2
更换腐蚀严重的管箱丝堵、管箱法兰的联接螺栓及法兰垫片。
丝堵、氵
检查修复风筒、百叶窗及喷水设施。处理泄漏的管子。
校验安全附件。
整体更换管束。
对管束进行试压。
检查修理轴流风机。www.bzxz.net
石油化工设备维护检修规程

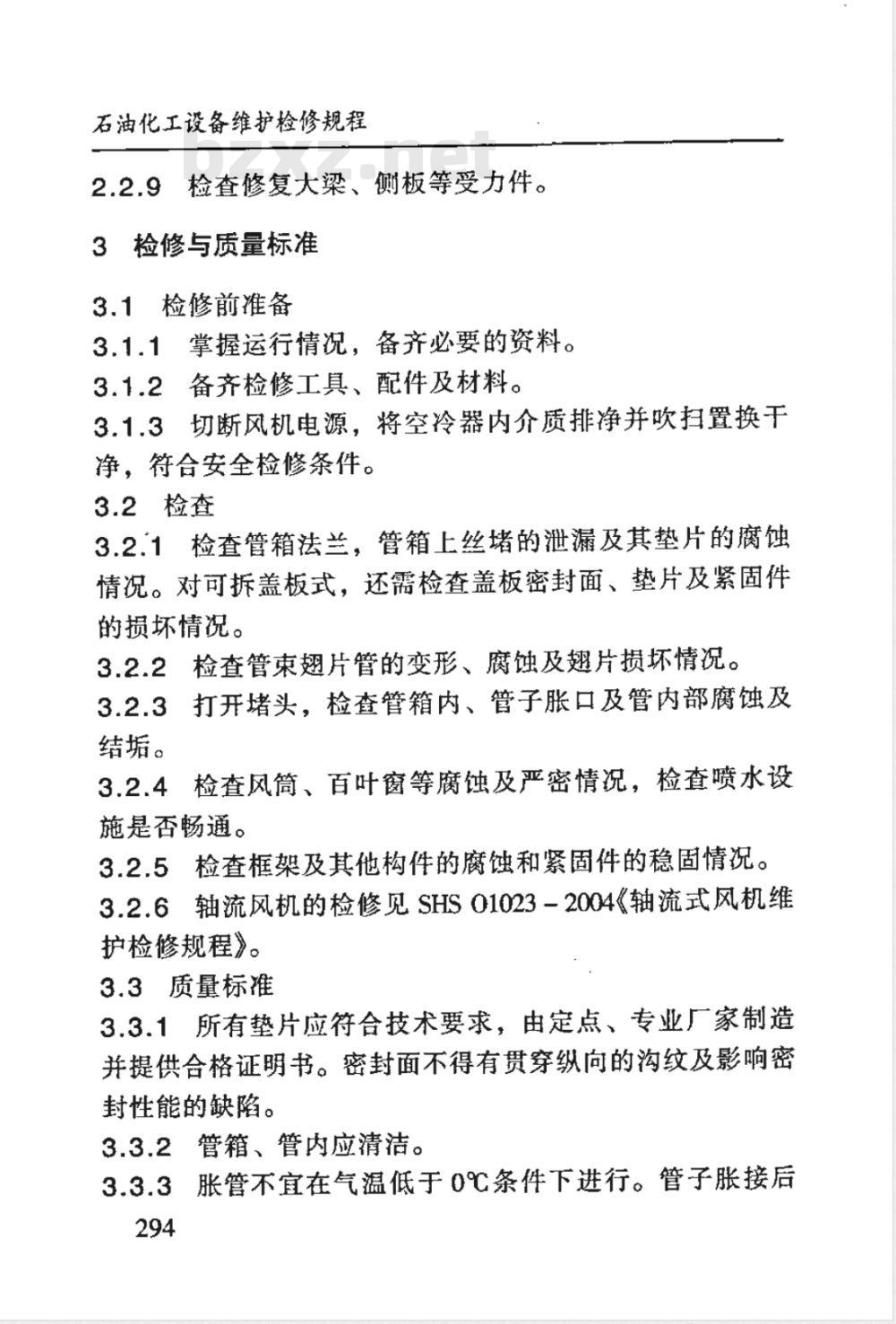

2.2.9检查修复大梁、侧板等受力件。3检修与质量标准
3.1检修前准备
3.1.1掌握运行情况，备齐必要的资料。3.1.2备齐检修工具、配件及材料。3.1.3切断风机电源，将空冷器内介质排净并吹扫置换干净，符合安全检修条件。
3.2检查
3.2.1检查管箱法兰，管箱上丝堵的泄漏及其垫片的腐蚀情况。对可拆盖板式，还需检查盖板密封面、垫片及紧固件的损坏情况。
3.2.2检查管束翅片管的变形、腐蚀及翅片损坏情况。3.2.3打开堵头，检查管箱内、管子胀口及管内部腐蚀及结垢。
检查风筒、百叶窗等腐蚀及严密情况，检查喷水设3.2.41
施是否畅通。
检查框架及其他构件的腐蚀和紧固件的稳固情况。3.2.5
3.2.6轴流风机的检修见 SHS 01023-2004《轴流式风机维护检修规程》。
3.3质量标准
3.3.1所有垫片应符合技术要求，由定点、专业厂家制造并提供合格证明书。密封面不得有贯穿纵向的沟纹及影响密封性能的缺陷。
3.3.2管箱、管内应清洁。
3.3.3胀管不宜在气温低于0℃条件下进行。管子胀接后294

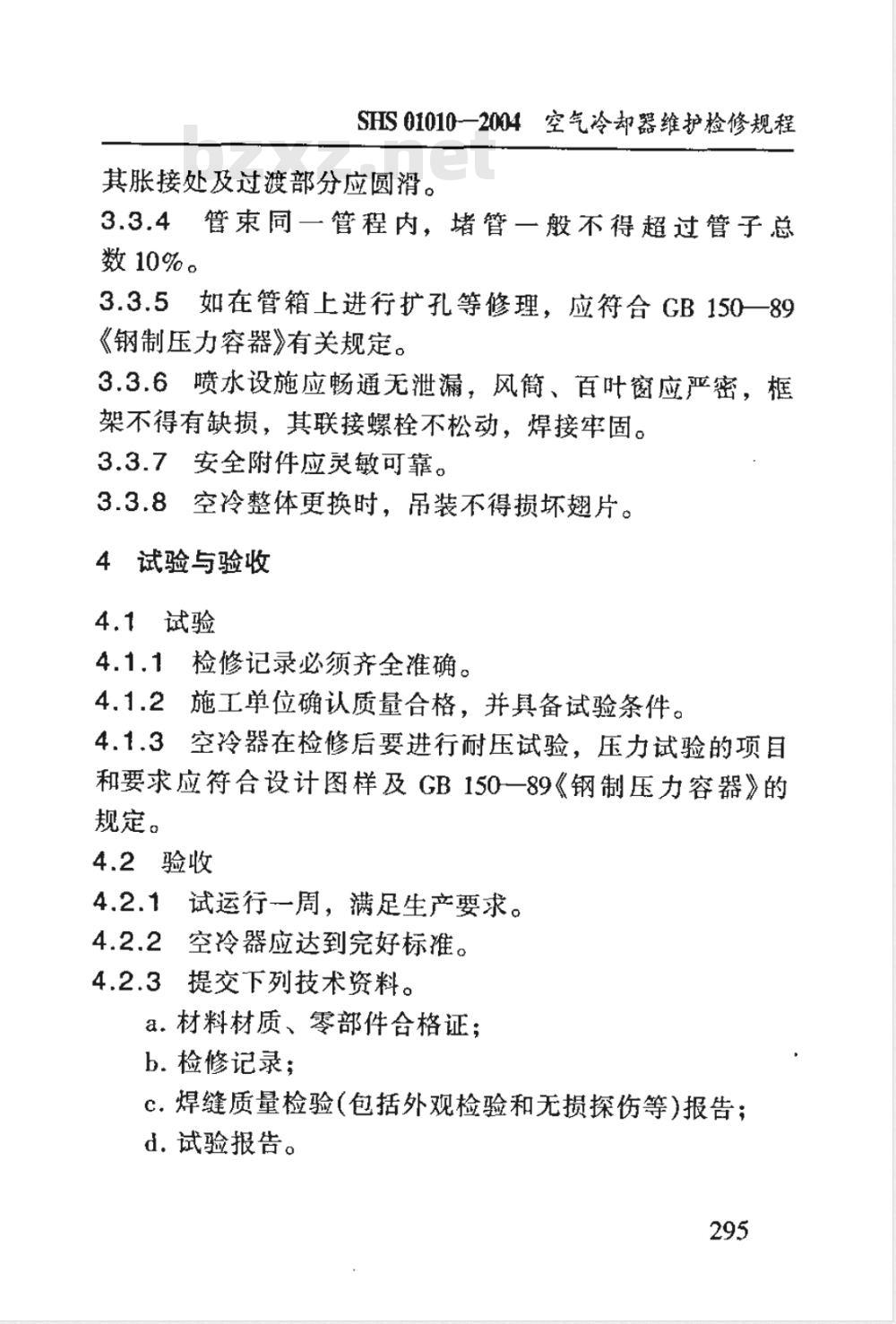

SHS 01010一2004空气冷却器维护检修规程其胀接处及过渡部分应圆滑。
3.3.4管束同一管程内，堵管一般不得超过管子总数10%。
3.3.5如在管箱上进行扩孔等修理，应符合GB150一89《钢制压力容器》有关规定。
3.3.6喷水设施应畅通无泄漏，风简、百叶窗应严密，框架不得有缺损，其联接螺栓不松动，焊接牢固。3.3.7安全附件应灵敏可靠。
3.3.8空冷整体更换时，吊装不得损坏翅片。4试验与验收
4.1试验　
4.1.1检修记录必须齐全准确。
4.1.2施工单位确认质量合格，并具备试验条件。4.1.3空冷器在检修后要进行耐压试验，压力试验的项目和要求应符合设计图样及GB150一89《钢制压力容器》的规定。
4.2验收
试运行一周，满足生产要求。
4.2.2空冷器应达到完好标准。
4.2.3提交下列技术资料。
a.材料材质、零部件合格证；
b.检修记录；
c.焊缝质量检验(包括外观检验和无损探伤等)报告；d.试验报告。
石油化工设备维护检修规程
5维护
设备运行中严禁超温、超压、超负荷。5.1
定时对各密封面及胀口、管束进行检查，发现泄漏及5.2
时处理。检查维护时，人员不得在管束的翅片上行走。定时检查喷水设施，保持喷水畅通。5.3
管束应定期用压缩空气吹掉翅片上的灰垢。冬季应做好防冻防凝工作。
定时对框架及其他物件进行外防腐处理。附加说明：
1本规程由锦西炼油化工总厂负责起草，起草人臧大庆（1992）。
2本规程由金陵分公司负责修订，修订人汪光胜(2004)。
