本标准规定了石油化工大型设备运输的技术要求。 本标准适用于石油化工工程项目中，满足下列条件之一的设备运输：设备质量大于等于100t；设备长度大于等于20m；设备宽度大于等于4.5m；设备高度大于等于3.8m。

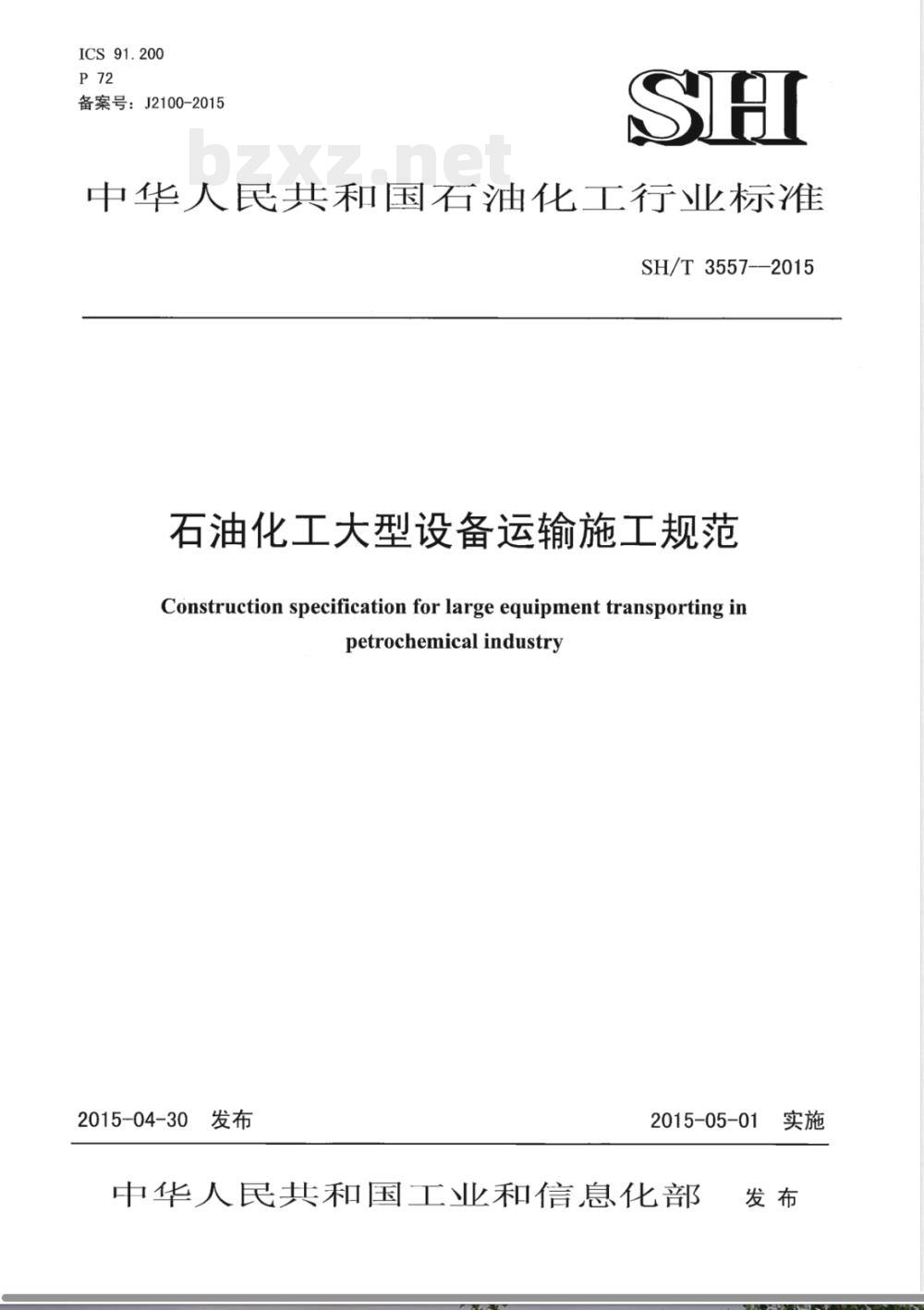

ICS91.200
备案号：J2100-2015

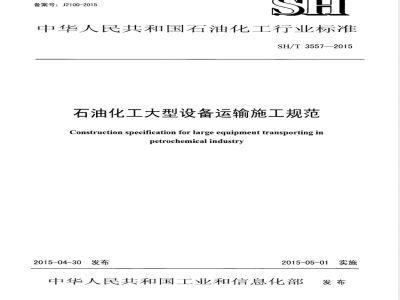

中华人民共和国石油化工行业标准SH/T3557--2015
石油化工大型设备运输施工规范Construction specification for large equipment transporting inpetrochemical industry
2015-04-30发布
2015-05-01
中华人民共和国工业和信息化部实施

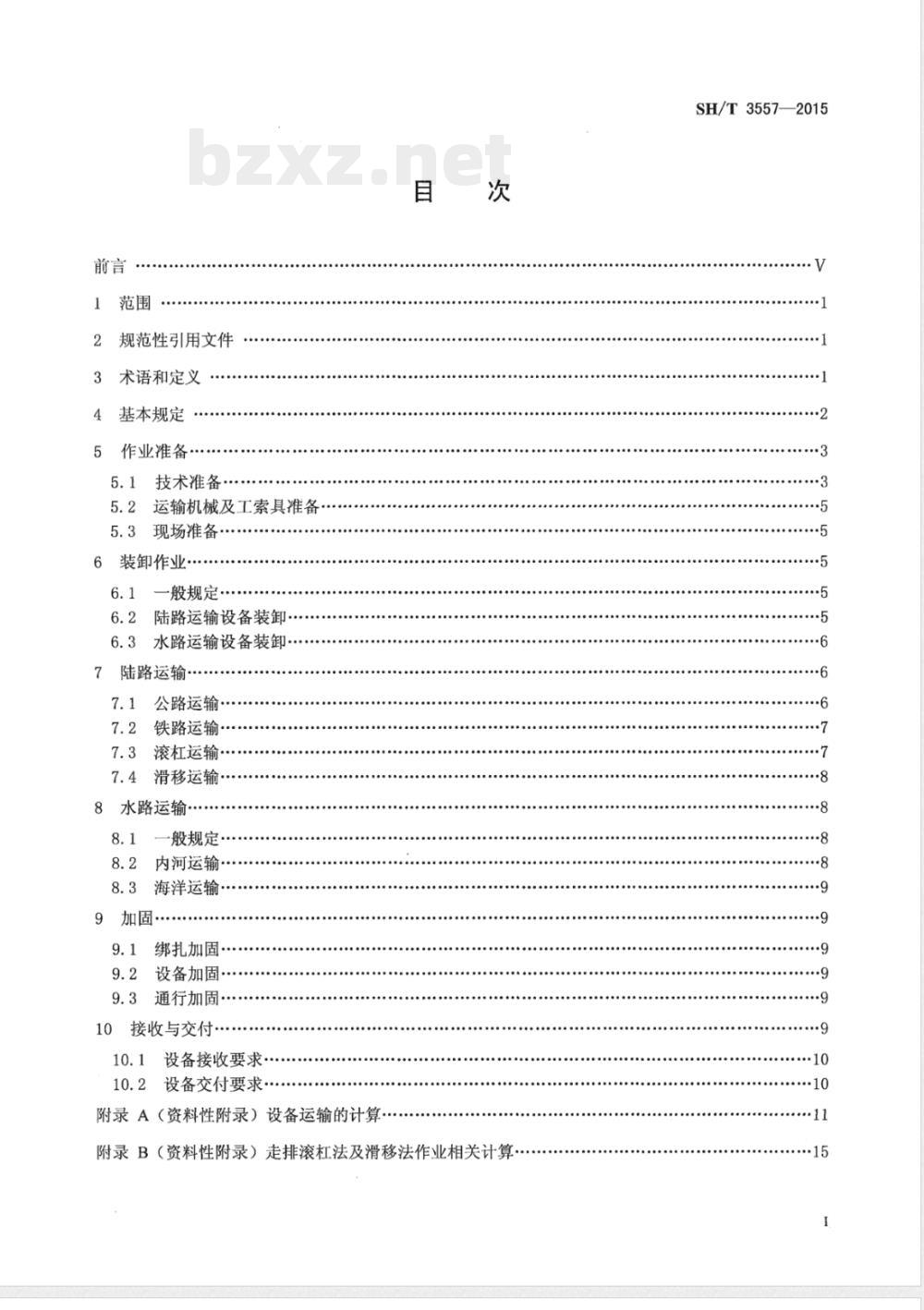

规范性引用文件
术语和定义
基本规定
作业准备
5.1技术准备
5.2运输机械及工索具准备
5.3现场准备·
6装卸作业：
6.1一般规定
6.2陆路运输设备装卸
6.3水路运输设备装卸….
7陆路运输
7.1公路运输
铁路运输
滚杠运输·
滑移运输
水路运输
般规定
内河运输
海洋运输
绑扎加固·
设备加固
通行加固…
10接收与交付·
设备接收要求
10.2设备交付要求·
附录A（资料性附录）设备运输的计算.：目
附录B（资料性附录）走排滚杠法及滑移法作业相关计算...
SH/T3557—2015
SH/T3557—2015

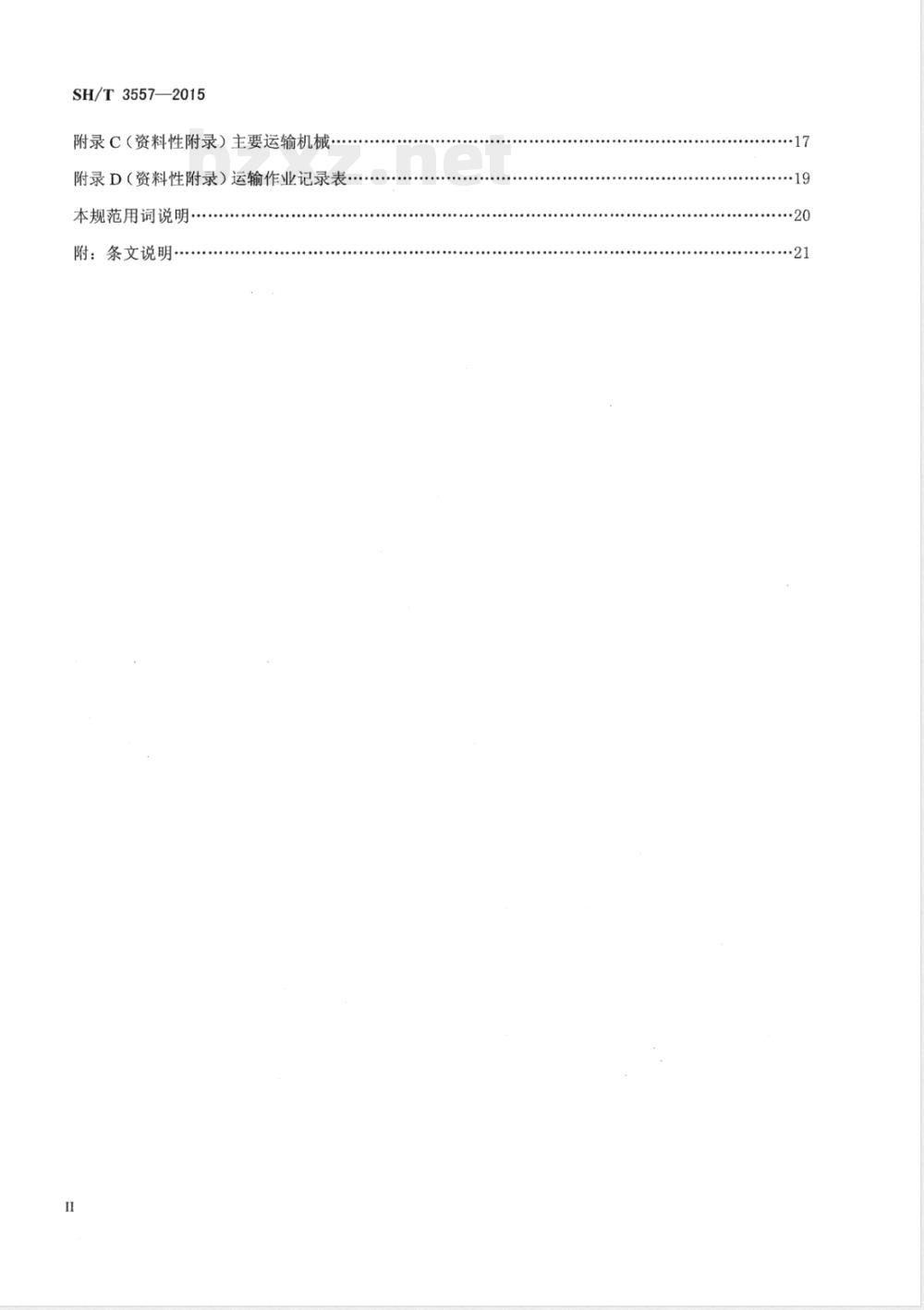

附录C（资料性附录）主要运输机械·附录D（资料性附录）运输作业记录表本规范用词说明.
附：条文说明
...................
....·21

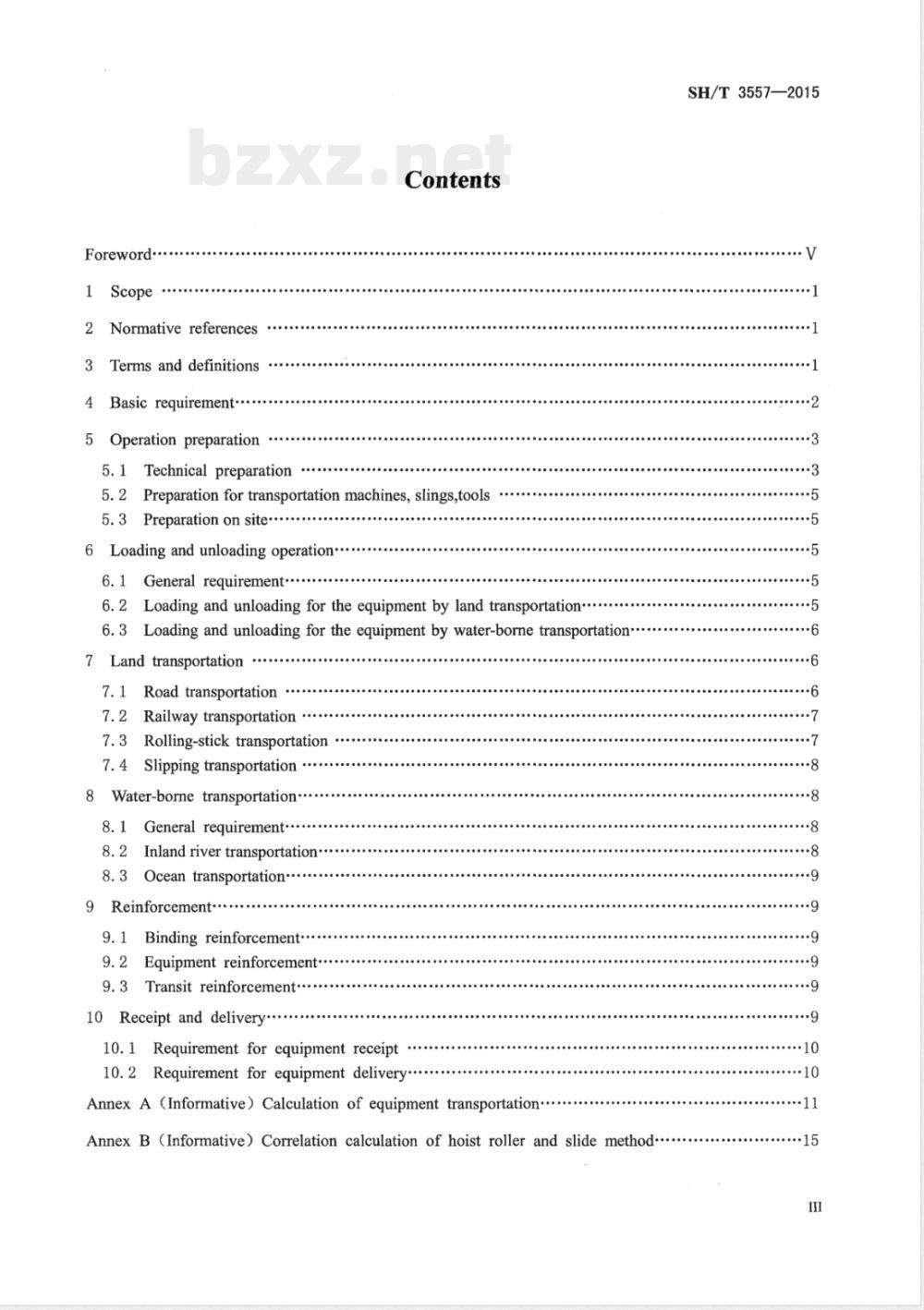

Foreworo
2 Normative references
Terms and definitions
4 Basic requirement
5Operation preparation
5.1 Technical preparation
Contents
5.2Preparation fortransportation machines,slings,tools5.3 Preparation on site....
6Loadingandunloadingoperation·6.1 General requiremen
6.2Loading and unloading for the equipment by land transportation6.3Loading and unloading for the equipmentbywater-borne transportation7 Land transportation
7.1 Road transportation
7.2Railway transportation .
7.3 Rolling-stick transportation7.4 Slipping transportation
8Water-borne transportation
8.1 General requirement
8.2Inland river transportation8.3 Ocean transportation
9Reinforcement
9.1Binding reinforcement::
9.2 Equipment reinforcement.9.3 Transit reinforcement..
10 Receipt and delivery
10.1Requirementfor equipmentreceipt10.2Requirement for equipment deliveryAnnex A（Informative）Calculation of equipment transportationAnnex B(Informative） Correlation calculation of hoist roller and slide methodSH/T3557—2015
SH/T3557—2015

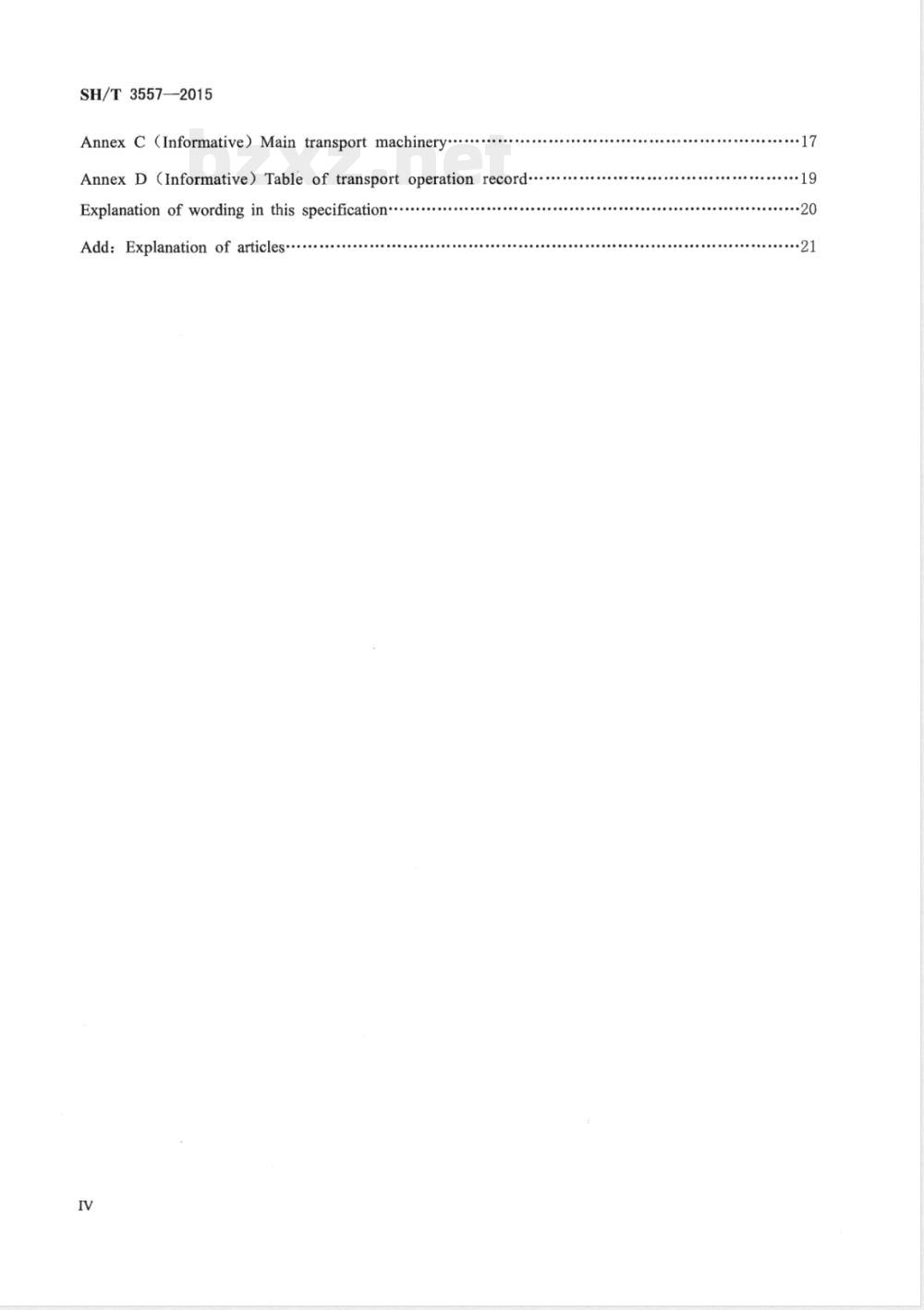

AnnexC（Informative）Maintransportmachinery:Annex D (Informative)Table of transport operation record.:Explanation of wording in this specificationAdd：Explanationof articles
SH/T3557—2015
根据中华人民共和国工业和信息化部《2009年第一批工业行业标准制修订计划》（工信厅科[2009]104号）的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国外先进标准，并在广泛征求意见的基础上，制定本规范。本规范共分10章和4个资料性附录。本规范的主要技术内容是：石油化工大型设备运输的术语和定义、基本规定、作业准备、装卸作业、陆路运输、水路运输、加固、接收与交付等。本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司施工技术宁波站负责日常管理，由中石化宁波工程有限公司负责解释。执行过程中如有意见和建议，请寄送日常管理单位和主编单位。
本规范日常管理单位：中国石油化工集团公司施工技术宁波站通讯地址：浙江省宁波市高新区院士路660号邮政编码：315103
电话：0574-87975406
传真：0574-87974566
本规范主编单位：中石化宁波工程有限公司中创物流股份有限公司
通讯地址：浙江省宁波市高新区院士路660号邮政编码：315103
本规范参编单位：上海交运大件物流有限公司本规范主要起草人员：江坚平崔海涛李电生本规范主要审查人员：孙吉产
刘小平
葛春玉
郑浩陈涛
陈照正
本规范为首次发布。
黄啸东
陈文春
贺义民
张明文
贾桂军
关则新
高少博
焦公琦
张哲文苏孝青
李玉磊
曹振杰
1范围
石油化工大型设备运输施工规范本规范规定了石油化工大型设备运输的技术要求。本规范适用于石油化工工程项目中，满足下列条件之一的设备运输：设备质量大于等于100t；
设备长度大于等于20m；
设备宽度大于等于4.5m；
设备高度大于等于3.8m。
2规范性引用文件
SH/T3557—2015
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。GB6067-2010起重机械安全规程
GB50139内河通航标准
GB50798石油化工大型设备吊装工程规范GB11412海上运输船舶安全开航技术要求GB11412.1-1989海上运输船舶安全开航技术要求SH/T3536石油化工工程起重施工规范GTJD60—2004公路桥涵设计通用规范TB/T3304—2000铁路货物装载加固技术要求铁运[2006]161号铁路货物装载加固规则交通部交公路发［1995］1154号道路大型物件运输管理办法交通部令2000年第2号超限运输车辆行驶公路管理规定3术语和定义
下列术语和定义适用于本规范。3.1
大型设备largeequipment
质量大于等于100t，或高度大于等于3.8m，或宽度大于等于4.5m，或长度大于等于20m的设备，泛指塔器、反应器、反应釜、模块及构件等，简称设备。3.2
设备运输equipmenttransporation设备运输作业和装卸作业的统称。3.3
运输作业transporation
设备通过运输机械由某位置移动至另一位置的作业过程。SH/T3557-2015
装卸作业loadingandunloadingoperation将设备装上或卸下运输机械的作业。3.5
transportingmachinery
运输机械
运输时所采用的车辆、船舶及滑移法、滚杠法作业采用的专用设施。3.6
自装卸法self loadingandunloading利用运输机械本身的顶升功能实现设备装车或卸车的作业方法。3.7
滑移法slidingmethod
在外力作用下，使设备在滑台上沿滑道滑行的作业方法。3.8
滚杠法hoistrollermethod
将走排放在滚杠上，设备放在走排上，在外力作用下使走排移动的作业方法。3.9
滚装法rollonoroff
装载设备的运输装置直接驶上或驶离船舶完成设备装卸的作业方法。3.10
最小转弯半径minimumradiusofturningcircle当车辆转向达到极限角度时，外侧前车轮所驶过的圆形轨迹的半径。3.11
minimumradiusofsweep-sky
最小扫空半径
当车辆以最小转弯半径转弯时，所承载设备外轮廓扫过的空中圆形轨迹半径。3.12
净空安全高度safeoverheadclearance设备在运输时允许安全通过空中障碍的最大高度。3.13
倾覆角criticaltippingangle
设备开始倾覆的角度。
起重机械liftingmachine
各种用于提升设备，从而使设备离开其支撑面的机械或装置。3.15
陆路运输免费标准bzxz.net
roadtransportation
使用运输机械在陆地上运送设备的一·种方式。3.16
inlandwatertransportation
内河运输
使用船舶在江、河、湖泊等水域运送设备的一种方式3.17
海洋运输
oceantransportation
使用船舶通过海上航道在不同港口之间运送设备的一种方式。4基本规定
4.1设备运输应安全可靠、经济合理。4.2运输企业应具备国家规定的相应资质。4.3运输企业应编制具有针对性的运输方案，并办理相关通行手续。4.4用于设备运输的运输机械应有质量证明文件或经试验合格。4.5运输机械不得超负荷使用。
4.6与运输相关的特种作业人员应取得相关资格证后，方可从事相应作业。4.7对风险、难度较大或采用新工艺进行的设备运输作业，应进行专家论证。SH/T3557—2015
设备运输方案应由专业技术人员负责编制，并按规定程序进行审批，方案变更应重新进行审批。4.81
设备运输方案编制和审批人员的资格和职责见表4.9。表4.9运输方案编制、审批人员的资格和主要职责岗位
具备中级专业技术职称人员
具备高级专业技术职称人员
企业技术负责人
主要职责
a）查阅设备资料，运输沿途勘察、测量、记录；b）编制运输方案；
c）编制相关计算文件；
d）运输方案修改；
e）设备运输作业指导，解决现场实际问题等a）审查运输工艺及计算依据；
b）审查计算文件；
c）审查安全技术措施；
d）审查施工作业计划；
e）审查劳动力组织等
运输方案的最终批准
4.10运输方案、有关计算书及变更方案、方案交底记录和方案实施的过程记录均应存档。4.11作业前应根据方案组织自检、联检等检查。若发现问题，应由各责任人员组织整改和落实。安全质量部门应对整改结果进行确认。4.12设备运输时应设置警戒区域，与装卸作业无关的人员不得进入该区域。4.13运输时设备在运输机具上应放正、载荷合理、垫稳、封牢，并有警示标志。4.14设备运输中，应有专人指挥，指挥信号应规范。4.15设备运输中，不得损伤其表面防护层。4.16设备运输中，应定时、定向进行安全监测，如采用车辆运输设备时，应定时查看轮胎胎压；当途经紧邻架空线路时，应定向监测，防止相互侵扰。4.17设备运输般应按以下程序进行：收集设备资料→勘察现场→确定初步配载方案及运输路线→风险评估→确定人员组织和方案→+确定排障措施→申报排障→办理相关手续→排障→培训与交底→运输准备与实施→办理交货手续→资料归档。
5作业准备
5.1技术准备
5.1.1设备运输作业的技术准备应包括信息收集、图纸审阅、运输路线勘察、方案编制及报审、技术交底等。
5.1.2设备采取多种运输方式时应统筹规划，合理安排各运输方式之间的衔接3
SH/T3557—2015
5.1.3收集设备图纸，了解设备装卸要求、外形尺寸、重量、重心和受力点位置、物理性能、化学性能、交货状态等相关信息。
5.1.4了解运输沿途地理环境、气象条件，选择符合要求的停靠补给点；5.1.5查明运输途经地的海拔高度、地形特征，运输期间有无洪水、暴雨、浓雾、冰雪、大风浪等特殊气候及其影响程度。
5.1.6运输沿途应进行勘察并形成勘察报告。5.1.7公路勘察主要包括以下内容：a）了解运输所经路段公路等级、公路桥梁的设计荷载标准；b）详细记录设计荷载不足、不明或受损的桥梁，并对桥梁真实通行能力向相关部门进行咨询；c）所选路线的路基坚实、平坦，其宽度、路面抗压强度、路面坡度和转弯半径等应能满足设备运输要求；
d）路线选择应尽量避开有洞穴、沟渠、管道等地下隐蔽设施的路面，否则应采取保护措施加固路面；
e）查明沿途立交桥、隧道、线缆、广告牌架、收费站等障碍对设备运输尺寸的限制要求；f）对于滑坡、山崩、塌陷和落石等不良地质灾害频发路段，应了解灾害易发时段、发生几率和影响程度。
铁路勘察应了解铁路运输线路状况以及桥涵、隧道通行能力，铁路运输前应将设备运输参数、5.1.84
图纸提交铁路部门。
5.1.9水路勘察主要包括以下内容：a）应了解设备水路运输所经航道的类别和等级，航道各段的水深与空障状况，航道水位变化规律及沿途船闸关口、码头及泊位的情况，并校验船舶通过能力；b）港口码头应具备船舶系缆设备，前沿水深满足船舶吃水，水域满足船舶掉头操作；c）不具备机械吊装条件的码头，应能满足设备的滚装或滚卸等要求。5.1.10运输方案应包括以下内容：a）工程概况，包括：设备参数与件数、装卸运输要求、设备特点、装卸运输难点、设备的启运地点和交付地点、交付方式、运输路线、时间计划等；b）编制依据，包括：执行标准、勘察报告、运输要求等；c）装卸及运输，包括：运输机械选型、技术参数的选择；配载、绑扎及吊装等校核；操作方法、步骤和要求等：
d）运输路线状况，包括：运输路线的勘察报告、障碍分布情况及清障处理措施等；e）人力资源，包括用人计划、组织结构及人员分工等；f）安全质量保障，包括风险评估、健康、安全、环保措施和应急预案等。5.1.11风险评估主要包括：
a）设备风险，如设备的防撞、防腐、壁薄、特殊结构等特性可能造成的风险；b）运输机械机件风险，包括运输机械和机锁具的选型不当或自身性能失效可能造成的风险；c）装卸及运输现场风险，包括地面或道路、天气等环境因素可能造成的风险；d）人员风险，包括因人员本身技能水平不够、操作失误、决策错误、疲劳等可能造成的风险；e）环境风险，包括对道路设施及地下管道或涵洞等造成的破坏、运输机械发生故障或含油设备货损后导致的油污泄漏等可能造成的风险。5.1.12详细了解设备的特性，对不同的特性采取以下相应的防范措施：a）根据待运设备的具体情况，选择合适的运输方式和运输机械，运输作业前对运输机械和工索具进行检查排障；
b）对场地和周围环境进行勘察，排除各种障碍，选择有利于装卸的作业时间，遇有大雪、大雾、雷雨、大风等恶劣天气，或者夜间照明不足、视线不清，不得进行装卸作业；c）根据运输作业的特点，严格选择现场作业人员，作业人员应具有与其所承担岗位相适应的知识、技能，经过专业培训并考核合格，特殊工种人员应该持证上岗，现场作业应合理安排，避免疲劳操作；
SH/T3557—2015
d）在装卸和运输过程中，定时检查车辆及设备状态，对路桥管道等设施提前进行保护，控制车速避免发生交通事故，严格控制可能造成环境污染。5.1.13技术交底应包括以下主要内容：a）设备的基本参数、构造特点、交货状态及操作时间；b）人员分工及组织；
设备装卸车方位、方法、步骤和要求：c）
d）设备运输配载、绑扎加固、运输方法和运输路径；e）安全注意事项、风险防范措施等；f）运输设备的保护、加固；
g）国家地方有关运输规定：
h）安全注意事项、临时障碍的处理方法、应急预案。5.2运输机械及工索具准备
5.2.1根据运输方案准备所需要的运输车（船）、封车索具、设备支垫、保护与加固材料、装卸设备所需要的机械等。
5.2.2对需要拼装的运输机械，装车前应完成拼装，并调试合格。5.2.3工索具使用前，应核查其维修、保养、检验记录，确认其技术性能符合安全质量要求。5.3现场准备
5.3.1办理运输作业相关手续及证件。5.3.2设备装卸场地、运输沿途道路平整度、承载力等应满足设备运输方案要求。5.3.3对运输沿途的运输障碍进行排障，运输沿途道路及桥梁进行加固。5.3.4按照方案对装卸现场场地的地基进行加固。5.3.5按照运输方案的要求，对工索具进行相应的现场设置。6装卸作业
6.1一般规定
6.1.1设备装卸作业应按批准的运输方案进行，由专人指挥、监护，并应有统一信号。6.1.2装卸作业中吊装机械应符合GB6067—2010的相关规定，吊装作业应符合GB50798—2012的相关规定。
6.1.3对于有自顶升装置的运输车辆，宜采用运输车辆自装卸。6.1.4如遇到恶劣气候或照明不足时，不得进行装卸作业。6.1.5设备应在指定位置装卸。
6.1.6易变形、损坏的设备装卸前，应进行强度和稳定性核算，并采取合适的保护措施。运输装载时应根据设备形状尺寸、重量以及运输时的车货总高来设置胎具，使设备重心处于运6.1.72
输机械的预定位置上。薄壁，细长，易变形设备除采用胎具外还应采取其他防变形措施。6.1.8重心较高、支撑面窄的设备和超长设备应采用装载架，设备与装载架之间应加固稳定。设备装卸前应固定好运输机械。6.1.9
设备装卸时，其方位应符合后续作业的要求。设备装载后应有判定设备是否发生移动的标识。6.1.11
装卸时应缓慢平稳，不得发生冲击和碰撞现象6.1.13
装车完成后采用钢丝绳、手拉葫芦、绑扎带或滑轮组等工索具绑扎封车。6.2陆路运输设备装卸
6.2.1陆路运输的设备主要应采用起重机械法或自装卸法装卸。5
