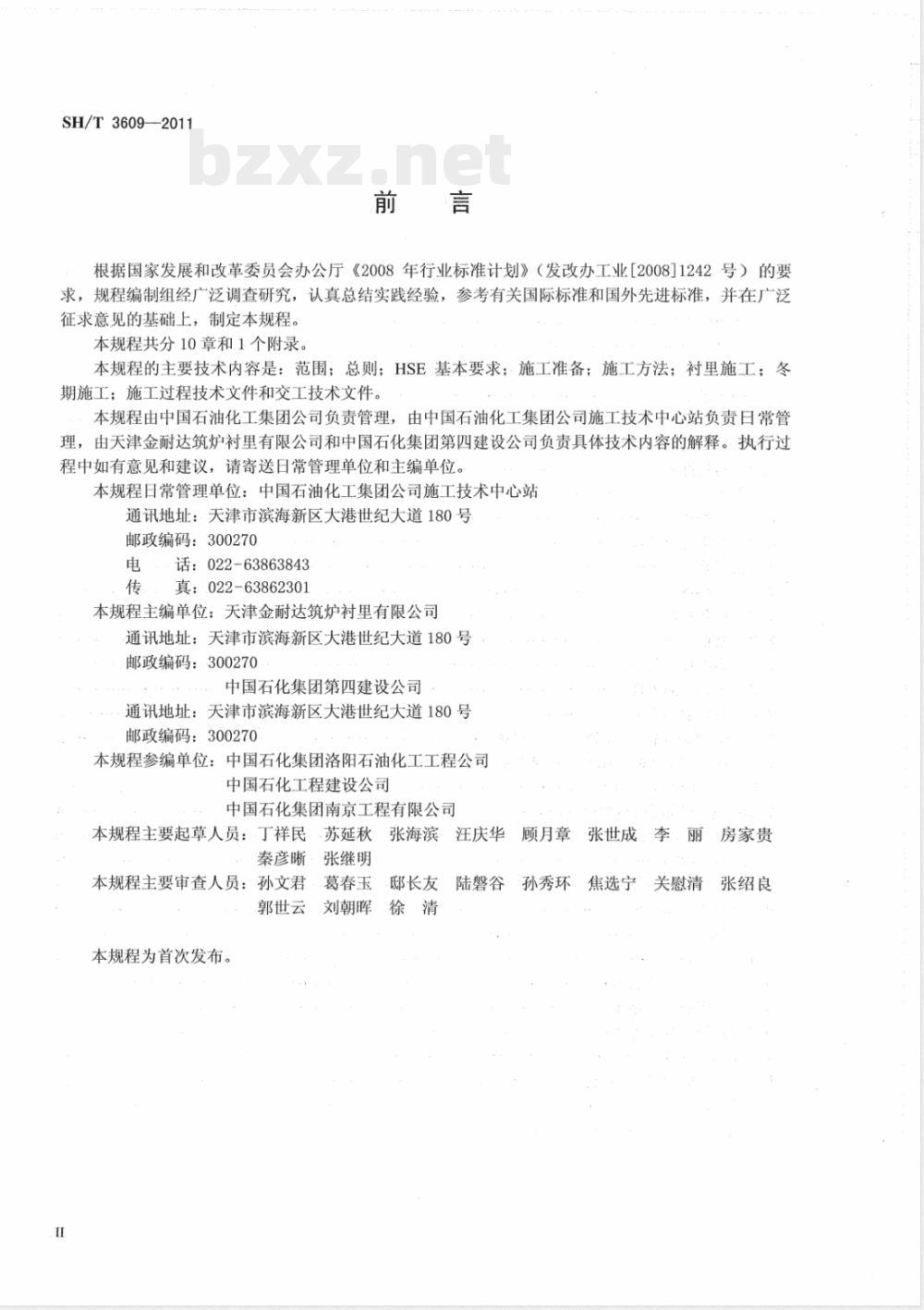

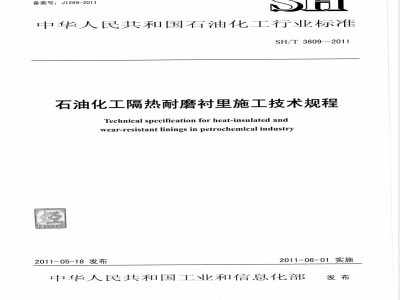

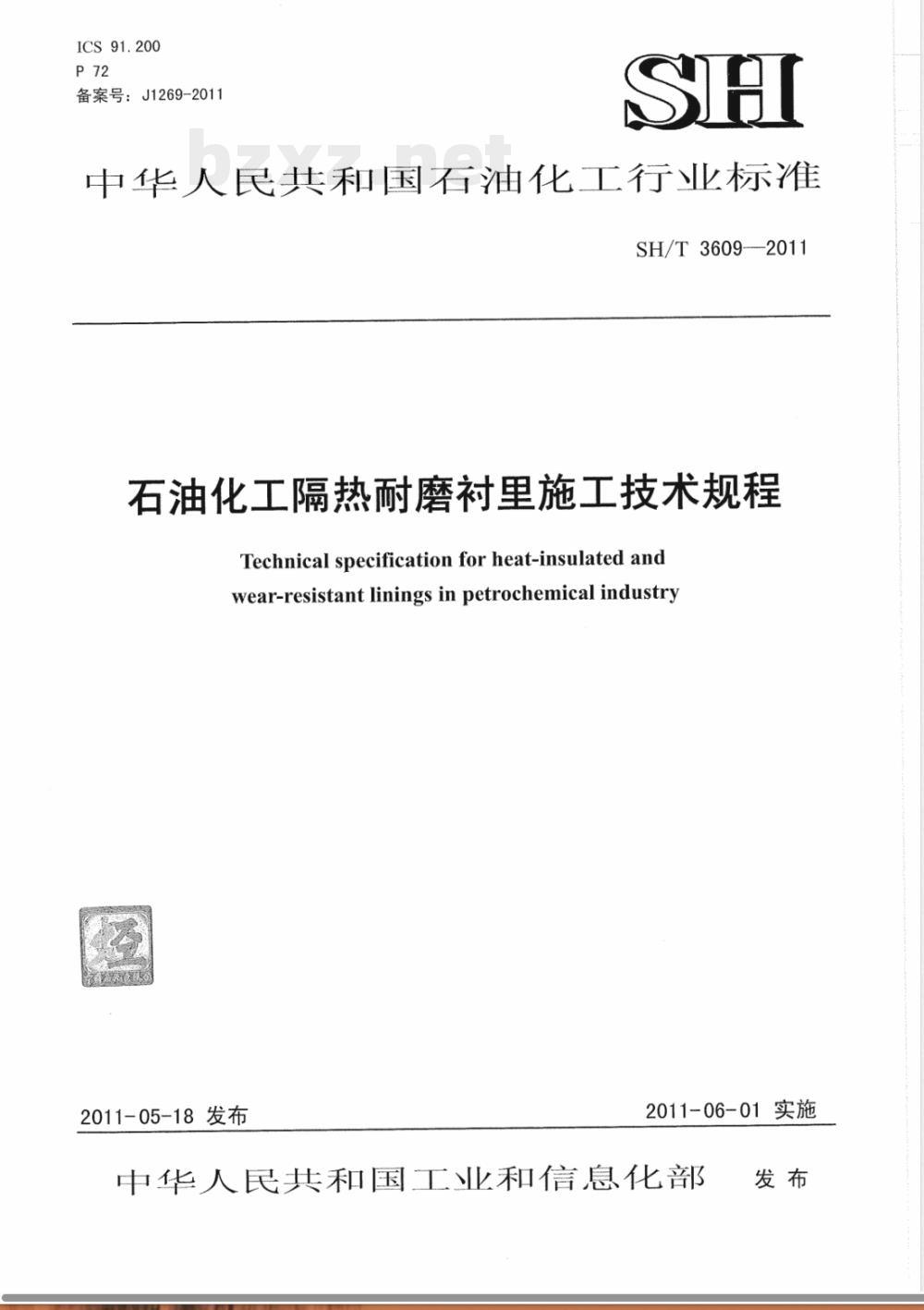

ICS91.200 P72 备案号：J1269-2011 SH/T 3609—2011 石油化工隔热耐磨衬里施工技术规程 Technical specification for heat-insulated and wear-resistant linings in petrochemical industry 2011-05-18发布 2011-06-01实施 中华人民共和国工业和信息化部发布 前言 根据国家发展和改革委员会办公厅《2008年行业标准计划》（发改办工业[2008]1242号）要求，编制组经广泛调查研究，总结实践经验，参考国际及国外先进标准，在广泛征求意见基础上制定本规程。本规程共10章及1个附录。 主要内容包括：范围、总则、HSE基本要求、施工准备、施工方法、衬里施工、冬期施工、施工过程技术文件及交工技术文件等。 本规程由中国石油化工集团公司负责管理，由施工技术中心站负责日常管理，由相关施工及工程建设单位负责技术解释。 1 范围 本规程规定了石油化工催化裂化装置反应再生系统设备衬里结构的施工技术要求。 本规程适用于石油化工建设工程新建、改建和扩建项目中催化裂化装置反应再生系统设备的隔热耐磨衬里施工。 2 规范性引用文件 下列文件中的条款通过本规程的引用而成为本规程的条款。凡注明日期的引用文件，其后修改单或修订版不适用；鼓励使用最新版本。 GB/T 1220 不锈钢棒 GB/T 4237 不锈钢热轧钢板和钢带 GB 50474 隔热耐磨衬里技术规范 GB 50484 石油化工建设工程施工安全技术规范 CECS 27 工业炉水泥耐火浇注料冬期施工技术规程 JB/T 4709 钢制压力容器焊接规程 SH/T 3503 石油化工建设工程项目交工技术文件规定 SH/T 3543 石油化工建设工程项目施工过程技术文件规定 3 总则 3.1 从事衬里施工的单位应具备相应建筑业企业资质等级和安全生产许可证。 3.2 施工单位应建立质量保证体系和质量检验制度，施工前应编制施工技术文件，并按规定程序报审批准，确定施工工艺和方法。 3.3 项目管理人员及特殊作业人员应持有相应资格证书。 4 施工准备 4.1 技术准备：应完成施工方案编制及技术交底。 4.2 施工现场准备：应满足施工条件及安全要求。 4.3 材料准备：材料应符合设计及标准要求，并进行验收。 5 施工方法 5.1 一般规定：施工应按工艺要求执行，确保质量。 5.2 特殊部位施工方法：应根据结构特点采取专门施工措施。 6 衬里施工 6.1 一般规定 6.2 设备验收 6.3 架设 6.4 锚固件安装 6.5 金属表面处理 6.6 衬里混凝土搅拌 6.7 各类隔热耐磨衬里施工工艺（单层、双层及高耐磨结构） 6.8 衬里混凝土质量检查 6.9 成品保护 6.10 工程试样 6.11 衬里修补及烘炉 7 冬期施工 7.1 一般规定 7.2 衬里混凝土搅拌 7.3 衬里混凝土施工 7.4 衬里混凝土养护 8 施工过程技术文件和交工技术文件 应按SH/T 3503和SH/T 3543要求编制和归档。 9 附录A（规范性附录）侧拉型圆环技术条件 （本标准为首次发布）
