本标准自实施之日起代替《热量表》CJ 128-2000。本标准规定了热量表的术语和定义，技术特性，要求，试验方法，检验规则，标志，包装，贮存。本标准适用于流动介质为水，温度为2℃~150℃，压力不大于2.5MPa的热量表。 CJ 128-2007 热量表 CJ128-2007 标准下载解压密码：www.bzxz.net

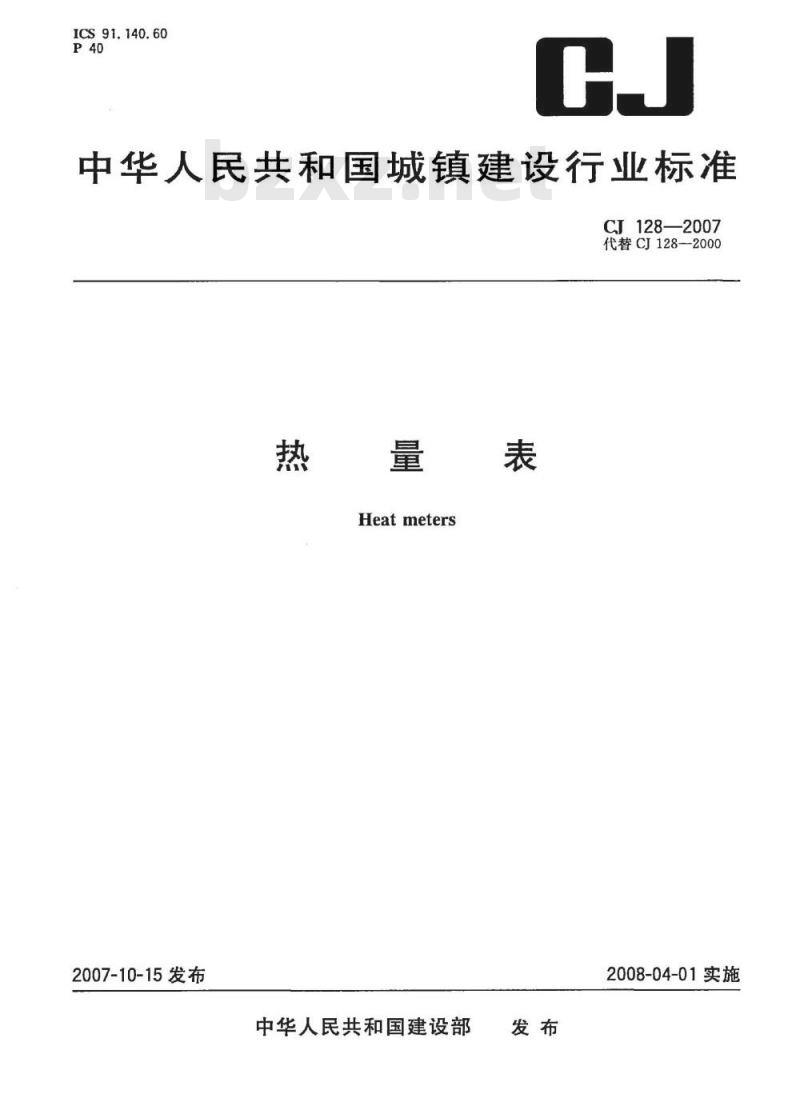

ICS91.140.60
中华人民共和国城镇建设行业标准CJ 128—2007
代替CJ128--2000
2007-10-15发布
Heat meters
2008-04-01实施
中华人民共和国建设部

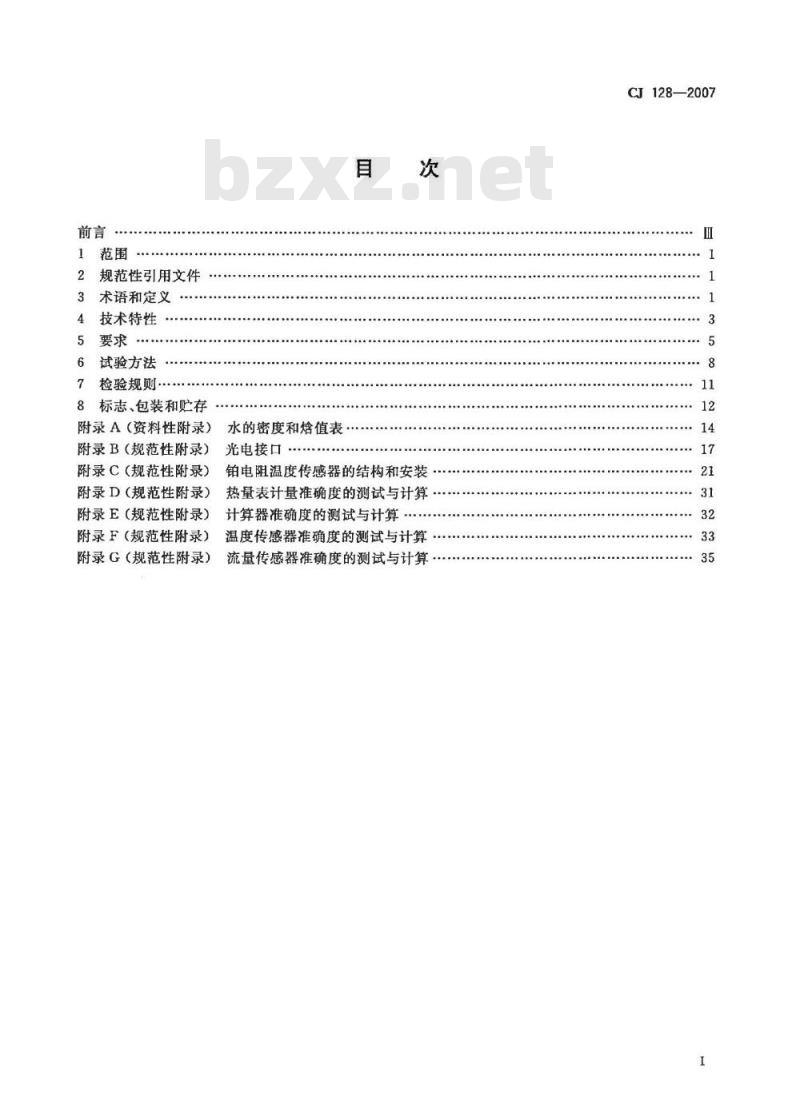

规范性引用文件
术语和定义
技术特性
6试验方法
7检验规则
8标志、包装和贮存
附录A（资料性附录）
附录B（规范性附录）
附录C（规范性附录）)
附录D（规范性附录）
附录E（规范性附录）)
附录F （规范性附录）
附录G（规范性附录）
水的密度和恰值表.
光电接口
铂电阻温度传感器的结构和安装热量表计量准确度的测试与计算计算器准确度的测试与计算
温度传感器准确度的测试与计算流量传感器准确度的测试与计算CJ128—2007
CJ128—2007

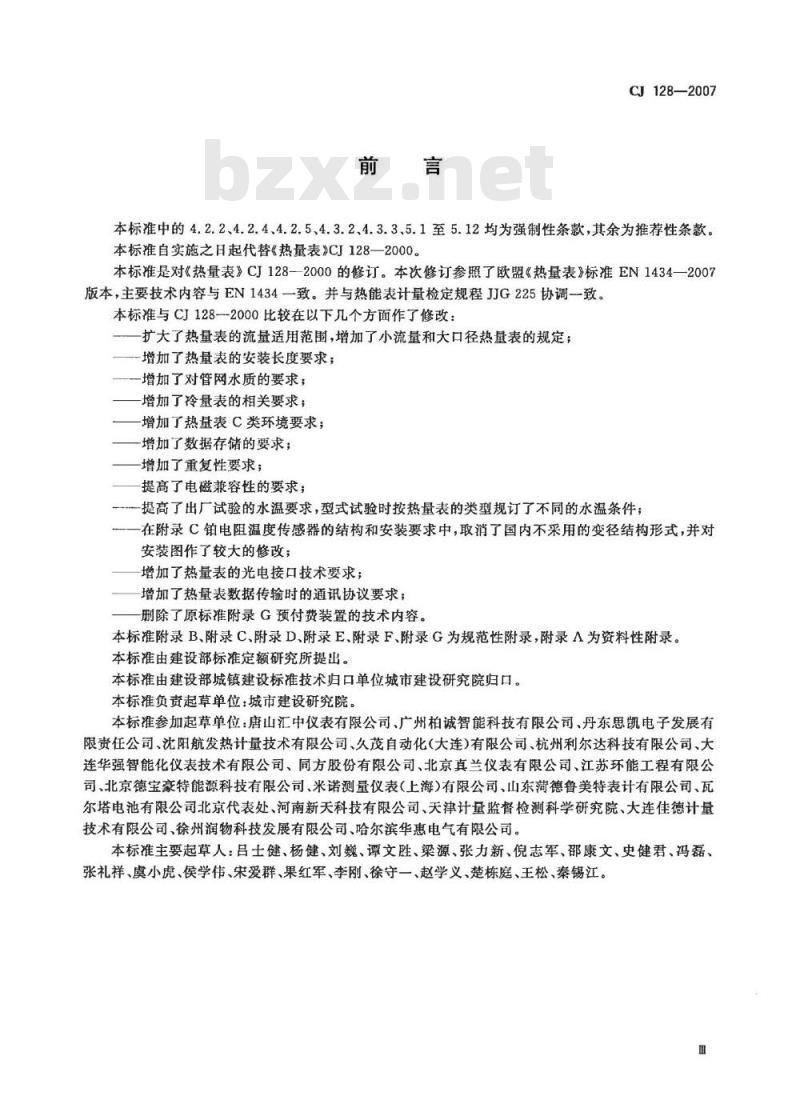

本标准中的4.2.2、4.2.4、4.2.5、4.3.2、4.3.3.5.1至5.12均为强制性条款，其余为推荐性条款。本标准自实施之日起代替《热量表》CJ128—2000。本标准是对《热量表》CJ128—2000的修订。本次修订参照了欧盟《热量表》标准EN1434—2007版本，主要技术内容与EN1434一致。并与热能表计量检定规程JJG225协调一致。本标准与CJ1282000比较在以下几个方面作了修改：扩大了热量表的流量适用范围，增加了小流量和大口径热量表的规定；增加了热量表的安装长度要求；一增加了对管网水质的要求；
增加了冷量表的相关要求；
增加了热量表C类环境要求；
增加了数据存储的要求；
增加了重复性要求；
提高了电磁兼容性的要求；
提高了出厂试验的水温要求，型式试验时按热量表的类型规订了不同的水温条件；在附录C铂电阻温度传感器的结构和安装要求中，取消了国内不采用的变径结构形式，并对安装图作了较大的修改；
增加了热量表的光电接口技术要求；增加了热量表数据传输时的通讯协议要求；一删除了原标准附录G预付费装置的技术内容。本标准附录B、附录C、附录D、附录E、附录F、附录G为规范性附录，附录A为资料性附录。本标准由建设部标准定额研究所提出。本标准由建设部城镇建设标准技术归口单位城市建设研究院归口。本标准负责起草单位：城市建设研究院。本标准参加起草单位：唐山汇中仪表有限公司、广州柏诚智能科技有限公司、丹东思凯电子发展有限责任公司、沈阳航发热计量技术有限公司、久茂自动化（大连)有限公司、杭州利尔达科技有限公司、大连华强智能化仪表技术有限公司、同方股份有限公司、北京真兰仪表有限公司、江苏环能工程有限公司、北京德宝豪特能源科技有限公司、米诺测量仪表（上海)有限公司、山东菏德鲁美特表计有限公司、瓦尔塔电池有限公司北京代表处、河南新天科技有限公司、天津计量监督检测科学研究院、大连佳德计量技术有限公司、徐州润物科技发展有限公司、哈尔滨华惠电气有限公司。本标准主要起草人：吕士健、杨健、刘巍、谭文胜、梁源、张力新、倪志军、邵康文、史健君、冯磊、张礼祥、虞小虎、侯学伟、宋爱群、果红军、李刚、徐守一、赵学义、楚栋庭、王松、秦锡江。1范围
热量表
CJ128--2007

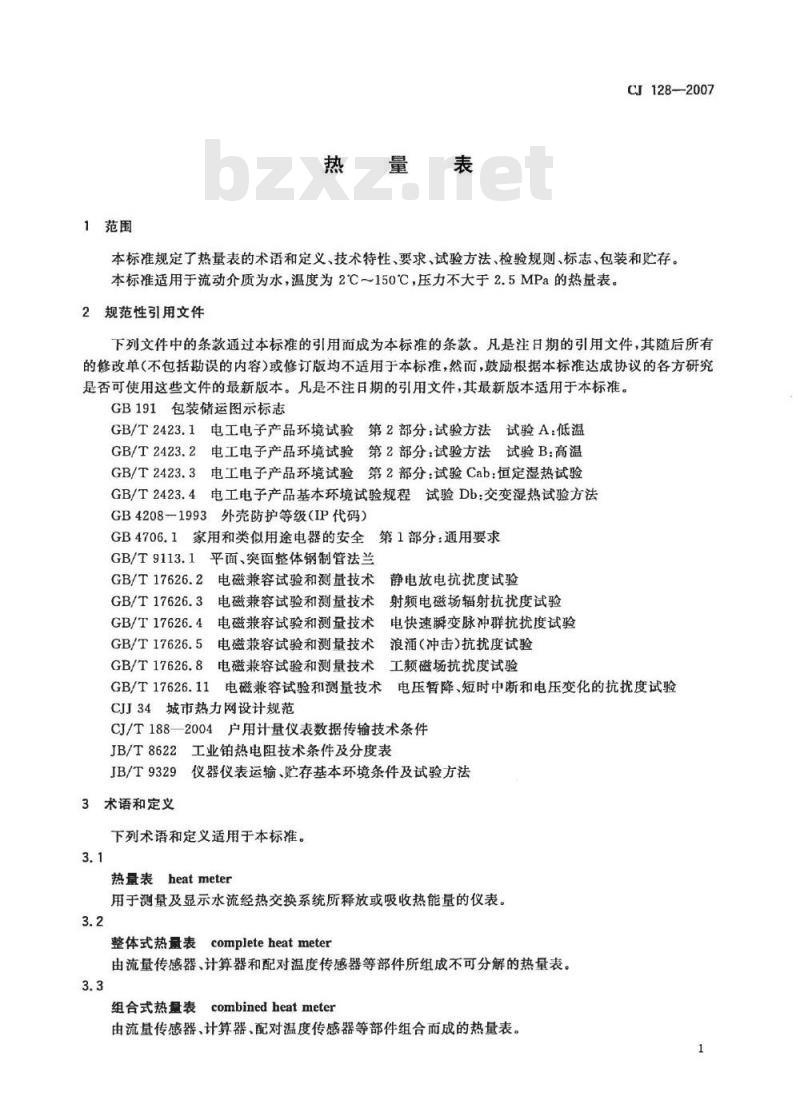

本标准规定了热量表的术语和定义、技术特性、要求、试验方法、检验规则、标志、包装和贮存。本标准适用于流动介质为水，温度为2℃～150℃，压力不大于2.5MPa的热量表。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用手本棕准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注目期的引用文件，其最新版本适用于本标准。GB191包装储运图示标志
GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.3电工电子产品环境试验第2部分：试验Cab：恒定湿热试验GB/T2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB4208一1993外壳防护等级（IP代码）GB4706.1家用和类似用途电器的安全第1部分：通用要求GB/T9113.1平面、突面整体钢制管法兰GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验
GB/T17626.3电磁兼容试验和测量技术射频电磁场辐射抗扰度试验
GB/T17626.4电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验
GB/T17626.5电磁兼容试验和测量技术浪涌（冲击）抗扰度试验
GB/T17626.8电磁兼容试验和测量技术工频磁场抗扰度试验
GB/T17626.11电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验城市热力网设计规范
CJ/T188—2004户用计量仪表数据传输技术条件JB/T8622工业铂热电阻技术条件及分度表JB/T9329仪器仪表运输、贮存基本环境条件及试验方法3术语和定义
下列术语和定义适用于本标准。3.1
热量表heatmeter
用于测量及显示水流经热交换系统所释放或吸收热能量的仪表，3.2
整体式热量表completeheatmeter由流量传感器、计算器和配对温度传感器等部件所组成不可分解的热量表：3.3
组合式热量表combinedheatmeter由流量传感器、计算器、配对温度传感器等部件组合而成的热量表。1
CJ128-2007

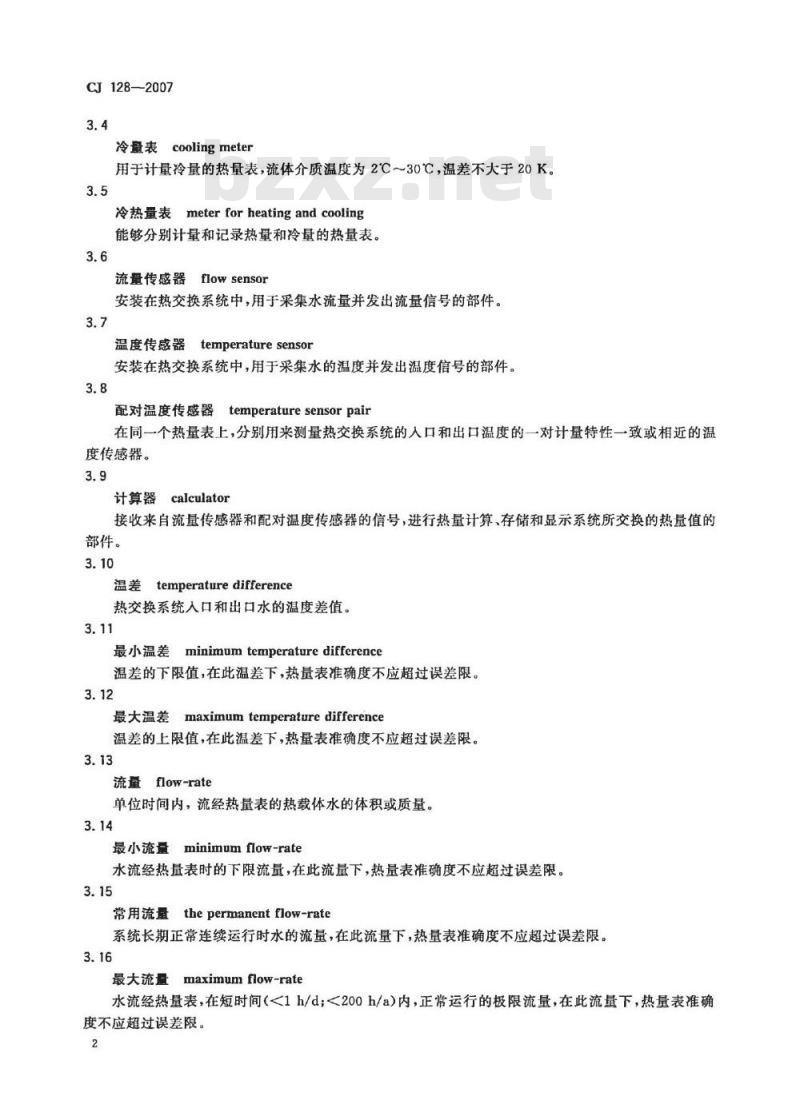

冷量表coolingmeter
用于计量冷量的热量表，流体介质温度为2℃～30℃，温差不大于20K。3.5
meterforheatingand cooling
冷热量表
能够分别计量和记录热量和冷量的热量表。3.6
流量传感器flowsensor
安装在热交换系统中，用于采集水流量并发出流量信号的部件。3.7
温度传感器
temperaturesensor
安装在热交换系统中，用手采集水的温度并发出温度信号的部件。3.8
temperaturesensorpair
配对温度传感器
在同一个热量表上，分别用来测量热交换系统的人口和出口温度的一对计量特性一致或相近的温度传感器。
计算器calculator
接收来自流量传感器和配对温度传感器的信号，进行热量计算、存储和显示系统所交换的热量值的部件。
温差temperature difference
热交换系统入口和出口水的温度差值。3.11
最小温差minimumtemperaturedifference温差的下限值，在此温差下，热量表准确度不应超过误差限。3.12
最大温差maximumtemperaturedifference温差的上限值，在此温差下，热量表准确度不应超过误差限。3.13
flow-rate
单位时间内，流经热量表的热载体水的体积或质量。3.14
最小流量minimumflow-rate
水流经热量表时的下限流量，在此流量下，热量表准确度不应超过误差限。3.15
常用流量thepermanentflow-rate系统长期正常连续运行时水的流量，在此流量下，热量表准确度不应超过误差限。3.16
最大流量maximumflow-rate
水流经热量表，在短时间（<1h/d；<200h/a)内，正常运行的极限流量，在此流量下，热量表准确度不应超过误差限。
累积流量totalvolume
流经热量表水的体积总和。
温度上限thehighesttemperature在热量表准确度不超过误差限时，水允许达到的最高温度。3.19
温度下限thelowesttemperature在热量表准确度不超过误差限时，水允许达到的最低温度。3.20
最大允许工作压力
maximumadmissibleworkingpressure在温度上限持续工作时，热量表所能承受的最大工作压力。3.21
压力损失pressureloss
在给定的流量下，热量表所造成的压力降低值。3.22
允许压力损失admissiblepressureloss在常用流量时，水流经热量表的压力损失的限定值。3.23
最大计量热功率
maximumthermalpower
在热量表准确度不超过误差限时，计量热功率可能达到的最大值。4技术特性
4.1热量测量
CJ128-2007
水流经在热交换系统中安装的整体式热量表或组合式热量表时，根据流量传感器给出的流量和配对温度传感器给出的供回水温度信号，以及水流经的时间，通过计算器计算并显示该系统所释放或吸收的热能量。其基本公式为(1)：
Q=qmXAhdt=
式中：
——系统释放或吸收的热量，单位为J；Q
g.—-流经热量表的水的质量流量，单位为kg/h；q.—流经热量表的水的体积流量，单位为m\/h；p
流经热量表的水的密度，单位为kg/m；pxq.xahxdt
在热交换系统进口和出口温度下水的焰值差，单位为J/kg；时间，单位为h。
公式（1)中的密度和焙值应符合本标准附录A的规定。当温度为非整数时，应进行插值修正。4.2热量表的结构和材料
4.2.1热量表由流量传感器、配对温度传感器和计算器构成。热量表进水口宜安装过滤装置。4.2.2热量表应具有光电接口，光电接口的物理层应符合附录B的规定。4.2.3热量表的数据通讯可选配M-BUS、RS-485和无线传输等接口。M-BUS接口应符合CJ/T188—2004附录B的规定；RS-485接口应符合CJ/T188—2004附录C的规定；无线接口应符合CJ/T188—2004附录D的规定。
CJ128--2007
4.2.4热量表数据通讯协议应符合CJ/T188—2004的规定。4.2.5热量表的壳体应防水、防尘侵人。4.2.6流量传感器应根据应用介质的性质、温度、压力等条件，选用适合的材料，并具有足够的机械强度和耐蚀性，
4.2.7温度传感器的结构和材料
温度测量应采用铂电阻温度传感器，其结构和安装应符合本标准附录C的规定。温度传感4.2.7.1
器和计算器为一体时，也可采用其他温度传感器。温度传感器应采用配对温度传感器。4.2.7.2采用螺纹连接温度传感器与管路时，螺纹规格应符合国家的相关标准。4.2.7.3温度传感器的绝缘性能应符合JB/T8622的规定。4.3流量
4.3.1热量表的常用流量应符合表1的规定。4.3.2
常用流量与最小流量之比应为25、50、100、250。常用流量为0.3m/h的热量表，常用流量与最小流量之比不应小于25；常用流量为0.6m/h～10m/h的热量表，常用流量与最小流量之比不应小于50。
4.4温差
热量表的最大温差与最小温差之比应大于10。最小温差应为1K、2K、3K、5K和10K，公称直径小于或等于40mm的热量表，最小温差不应大于3K，冷量表的最小温差不应大于2K。4.5连接尺寸和方式
流量传感器的接口尺寸和螺纹连接方式应符合表1、表2和图1的规定。4.5.1
工作压力大于1.6MPa，小于2.5MPa或公称直径大于DN40以上时应采用法兰连接，其法兰规格应符合GB/T9113.1的规定。表1常用流量及流量传感器连接尺寸和方式表常用流量
,/m2/h
选择1
公称直径/mm
表长/mm
选择2
公称直径/mm
表长/mm
选择3
公称直径/mm
表长/mm
常用流量
9p/m/h
5要求
选择1
公称直径/mm
接口螺纹
5.1使用条件
表长/mm
表1(续）
选择2
公称直径/mm
表长/mm
流量传感器螺纹接口尺寸表
螺纹长度
图1流量传感器螺纹长度
5.1.1热量表所使用的水质应符合CJJ34规定。CJ128—2007
选择3
公称直径/mm
热量表的使用分为三个环境类别，其环境条件应符合表3的规定。5.1.2
表3环境条件表
环境类别
温度/℃
湿度RH/%
安装地点
磁场范围
5.2显示
5.2.1显示内容
普通磁场
普通磁场
热量表应显示热量、流量、累积流量、供回水温度和累积工作时间。5.2.1.1
表长/mm
单位为亳米
工业环境
磁场强度较高
CJ128—2007
5.2.1.2热量的显示单位应采用J或W·h及其十进制倍数；温度的显示单位应采用℃；流量的显示单位应采用m。
5.2.1.3显示数字的可见高度不应小于4mm。5.2.1.4公称直径小于或等于DN40的热量表，显示分辨力应符合下列要求：热量：1kw.h或1MJ；
累计流量：0.01m；
温度：0.1℃；
温差：0.1K。
5.2.1.5检定时的显示分辨力应符合国家相关检定规程的要求。5.2.1.6显示值和显示单位必须标注清晰、明确。5.2.2热量显示值
5.2.2.1热量表在最大计量热功率下持续运行3000h不应超过最大显示值。5.2.2.2热量表在最大计量热功率下持续运行1h，最小显示位数的步进应大于二位。5.3数据存储
5.3.1应按月存储热量、累计流量和相对应的时间。5.3.2应至少存储最近18个月的数据。5.4强度和密封性
热量表在介质温度为最高工作温度减10℃，压力为最大工作压力的1.6倍时，不得损坏和渗漏。5.5准确度
5.5.1热量表计量准确度
热量表计量准确度分为三级，采用相对误差限表示，并按下列公式计算：E= 4=×100%
式中：
相对误差限，%；
显示的测量值；
常规真实值。
1级表
2级表
3级表
式中：
E=±(2+4+0.01%）
（3+4+0.02%）
E=±（
E=±(4+4+0.05%）
最小温差，单位为K；
使用范围内的温差，单位为K；
常用流量，单位为m/h
使用范围内的流量，单位为m/h。5.5.1.1整体式热量表的计量准确度应按公式(3)、（4)、(5)执行。·（2)
（3）
·（4）
·（5）
5.5.1.2组合式热量表的计量准确度应按计算器准确度、配对温度传感器准确度、流量传感器准确度三项误差绝对值的算术和确定。5.5.2计算器准确度E。按下列公式计算：E.=
5.5.3配对温度传感器准确度E.按下列公式计算：.（6）
E, =±
0.5+34mim
5.5.4流量传感器准确度E。按下列公式计算：1级表
2级表
3级表
E。=±(1+0.01%）
E=±(2+0.02%）
E=±（3+0.05）
CJ128-2007
（8）
（10)
1级表的流量传感器误差限最大不应大于3.5%，2级和3级表的流量传感器误差限最大不应大于5%。
5.6允许压力损失
热量表在常用流量下运行时，允许压力损失不应超过0.025MPa。5.7电源
5.7.1电池使用寿命
公称直径小于或等于DN40的热量表，应采用内置电池。内置电池的使用寿命应大于5十1年。5.7.2电池欠压提示
电池的电压降低到设置的欠压值时，热量表应能显示欠压信息。5.7.3外接电网电源电压V.=（220±强）)V，频率f—50Hz士1Hz5.8重复性
热量表的重复性误差不得大于最大允许误差限。5.9耐久性
热量表的有效使用周期应大于5年，有效使用周期应采用耐久性试验考核。5.10安全要求
5.10.1断电保护
当电源停止供电时，热量表必须能保存断电前记录的热量、累计流量和相对应的时间数据及本标准5.3中的历史数据，恢复供电后应能自动恢复正常计量功能。5.10.2抗磁干扰
当受到强度不大于100kA/m的磁场干扰时，不应影响其计量特性。5.10.3电器绝缘性
热量表的电器绝缘性能应符合GB4706.1的规定。5.10.4外壳防护等级
外壳防护等级的分类按GB4208—1993的规定执行。热量表环境A类的，应符合IP52的要求；环境B类的，应符合IP54的要求；环境C类的，应符合IP65的要求。冷热量表应符合IP65的要求。5.10.5封印
热量表应有可靠封印，在不破坏封印的情况下，不能拆卸热量表及相关部件。5.11运输
运输的环境条件按JB/T9329的规定执行，温度条件按本标准表3的规定执行，热量表准确度应符合本标准5.5的规定。
热量表在运输时应按标志放置，不得受雨、霜、雾直接影响，并不应受挤压、撞击等损伤。5.12电气环境
5.12.1整体式热量表或带有电子元器件的流量传感器、温度传感器及计算器均应做电气环境试验。CJ128-2007
5.12.2在干热、冷却、恒定湿热、循环湿热、低温贮存环境条件中，输人模拟参数试验，热量表应能正常工作。
5.12.3在电源电压变化、电快速瞬变、电磁场、电浪涌、工频磁场、静电放电环境条件中，热量表的功能不应改变，热量表应能正常工作。6试验方法
6.1试验环境条件和试验装置
6.1.1试验环境条件应符合下列要求：温度范围：15℃~35℃；
相对湿度：25%~75%；
大气压力：86kPa~106kPa
6.1.2试验装置
应能符合被测器具计量学特性，试验装置的测量不确定度不应大于被测仪器误差限的1/5。6.2显示
6.2.1显示内容
采用量尺和目测的方法检验显示器，其显示内容、单位、分辨力、外观等应符合本标准5.2.1的规定。
6.2.2热量显示值
使热量表在最大计量热功率下连续工作1h，分别记录试验开始和结束时的热量显示值，采用目测和计算，热量显示值应符合本标准5.2.2的规定。6.3数据存储
采用改变时钟的方法，模拟热量表18个月的运行，检查数据存储的内容和周期，应符合本标准5.3的规定。
6.4强度和密封性
对热量表加载温度为最高工作温度减10℃，压力为最大工作压力1.6倍的水，稳定15min，检查热量表应符合本标准5.4的规定。
6.5准确度
6.5.1计量准确度
热量表计量准确度的测试与计算应按本标准附录D的规定进行。6.5.2计算器准确度
计算器准确度的测试与计算应按本标准附录E的规定进行。6.5.3配对温度传感器准确度www.bzxz.net
配对温度传感器准确度的测试与计算应按本标准附录F的规定进行。6.5.4流量传感器准确度
流量传感器准确度的测试和计算应按本标准附录G的规定进行。6.6允许压力损失
将热量表安装在试验台上，使其在下列条件下正常运行：流量：常用流量；
水温：热量表为50℃土5℃，冷量表为常温。当压力稳定后，用0.1级压力表测出热量表进口和出口处的压力差，或用等效精度的其他方式读取压力差，允许压力损失应符合本标准5.6的规定。8
6.7电源
6.7.1电池使用寿命
将热量表安装在试验台上，使其在下列条件下正常运行：流量：常用流量；
水温：常温。
CJ128--2007
用示波器测量热量表的电源电流工作曲线，时间不少于10个完整的工作周期，根据电池额定容量值的80%作为参考数据，计算热量表电源电流有效值及相应的电池使用时间，应符合本标准5.7.1的规定。
6.7.2电池欠压提示
a）测试框图
热量表
图2测试框图
b)测试仪器
稳压电源：电压0V~6V连续可调，输出电流500mA；电压表：量程与被测量热量表使用电压相适应，精度1级。C）按图2连接被测热量表，将直流稳压电源调整至热量表的正常工作电压，闭合开关，使热量表正常工作，然后缓慢下调直流稳压电源的电压至热量表的设计欠压值，此时热量表的电池欠压提示应符合本标准5.7.2的规定。6.8重复性
按准确度试验要求，将热量表在相同试验条件下，同一试验点重复测试准确度三次，任意两次测试值之间的最大差值应符合本标准5.8的规定。6.9耐久性
a）在介质温度为tmx一5℃，流量为9m时，使流量传感器连续运行300h后，检测流量传感器的准确度，应符合本标准5.5.4的规定。b）将配对温度传感器放置在试验箱中，将温度加热到产品标定的使用温度的上限，然后将温度降到产品标定的使用温度的下限，升降温重复10次后，检测配对温度传感器准确度应符合本标准5.5.3的规定；绝缘性能应符合本标准4.2.7.3的规定。6.10安全要求
6.10.1断电保护
中断热量表的电源，中断时间大于1min，连续2次中断间隔时间大于1min，重复5次后恢复对热量表正常供电，并检测试验前后的储存数据，应符合本标准5.10.1的规定。6.10.2抗磁干扰
将流量传感器、计算器整体放置在磁场强度为100kA/m的环境下运行，检测热量表应能正常工作，且数据不发生突变，试验前后的数据应一致。9
