本标准为首次发布。本标准指标参考了国外相关标准，参考并引用了部分美国测试与材料协会(ＡＳＴＭ)测试方法和国际土工合成材料研究协会(ＧＲＩ)测试方法。本标准规定了垃圾填埋场用高密度聚乙烯土工膜的分类、要求、试验方法、测试频率、标志、标签、包装、运输和贮存等。本标准适用于垃圾填埋场防渗、封场等工程中所使用，以中(高)密度聚乙烯树脂为主要原料，添加各类助剂所生产的高密度聚乙烯土工膜。 CJ/T 234-2006 垃圾填埋场用高密度聚乙烯土工膜 CJ/T234-2006 标准下载解压密码：www.bzxz.net

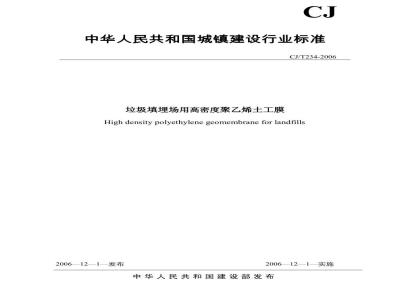

中华人民共和国城镇建设行业标准CJ/T234-2006
垃圾填埋场用高密度聚乙烯土工膜High density polyethylene geomembrane for landfills2006—12—1—发布
2006—12—1—实施
中华人民共和国建设部发布
1范围
2规范性引用文件
3术语
4分类
5要求
6试验方法”
7测试频率
8标志、标签
包装、
运输、贮存
附录A
附录B
附录C
附录D
附录E
附录F
附录G
（资料性附录）
（资料性附录）
（资料性附录）
（资料性附录）
（资料性附录）
（资料性附录）
（资料性附录）
-TKAONTKAca-
本标准指标参考了国外相关标准，参考并引用了部分美国测试与材料协会(ASTM)测试方法和国际土工合成材料研究协会（GRI）测试方法。本标准的附录A、附录B、附录C、附录D、附录E、附录F、附录G为资料性附录。
本标准由建设部标准定额研究所提出。本标准由建设部城镇环卫标准技术归口单位上海市市容环境卫生管理局归口。
本标准主编单位：武汉市环境卫生科学研究设计院；本标准参编单位：华中科技大学、GSE(吉事益)衬垫技术有限公司、深圳市中兰实业有限公司、EasenInternetionalInc（宜生国际有限公司）和北京高能垫衬工程有限公司协作起草。
本标准的主要起草人：冯其林、陈朱蕾、尤官林、罗毅、葛芳、刘泽军、王平、刘勇、谭晓明、甄胜利、刘婷、刘阳、孔熊君、孙蔚曼。本标准为首次发布。
1范围
填理场用高密度聚乙烯土工膜
本标准规定了垃圾填埋场用高密度聚乙烯土工膜的分类、要求、试验方法、测试频率、标志、包装、运输和贮存等。
本标准适用于填埋场防渗、封场等工程中所使用，以中（高）密度聚乙烯树脂为主要原料，添加各类助剂所生产的高密度聚乙烯土工膜。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T1033
GB/T1037
GB/T1040
GB/T2918
GB/T5470
GB/T6672
GB/T6673
GB/T7141
GB/T9352
GB/T 11116
GB/T12027
GB/T13021
GB/T15182
GB/T16422.3
GB/T17391
QB/T1130
塑料密度和相对密度试验方法
塑料薄膜和片材透水蒸气性试验方法（杯试法）塑料拉伸性能试验方法
塑料试样状态调节和试验的标准环境塑料冲击脆化温度试验方法
塑料薄膜和薄片厚度的测定机械测量法塑料薄膜和片材长度和宽度的测定聚乙烯管材与管件热稳定性试验方法热塑性塑料压塑试样的制备
高密度聚乙烯树脂
塑料薄膜尺寸变化率试验方法
聚乙烯管材和管件碳黑含量的测定（热失重法）线性低密度聚乙烯树脂
塑料试验室光源暴露实验方法第三部分：荧光紫外灯聚乙烯管材与管件热稳定性试验方法塑料直角撕裂性能试验方法
nkAoNiiKAca-
3术语和定义
3.1土工膜geomembrane
-种以聚合物为基本原料的防水阻隔型材料，如聚乙烯（PE）土工膜，聚氯乙烯（PVC）土工膜，氯化聚乙烯（CPE）土工膜及各种复合土工膜等。3.2高密度聚乙烯(HDPE)土工膜highdensitypolyethylenegeomembrane是以中（高）密度聚乙烯树脂为原料生产的，密度为0.94g/cm3或以上的土工膜。3.3光面土工膜smoothgeomembrane膜的两面均具有光洁、平整外观的土工膜。3.4糙面土工膜texturedgeomembrane经特定的工艺手段生产的单面或双面具有均匀的毛糙外观的土工膜3.5拉伸强度tensilestrength
在拉伸试验中，试样直至断裂为止，单位宽度所承受的最大拉伸应力（kN/m）。3.6拉伸断裂应力tensilebreakstress在试验试样断裂破坏瞬间的拉伸应力。3.7拉伸屈服应力tensileyieldstress在拉伸应力-应变屈服点处的应力。3.8偏置届服应力offsetyieldstress应力-应变曲线偏离直线性达规定应变百分数（偏置）时的应力。3.9断裂伸长率elongationatbreak在拉力作用下，试样断裂时标线间距离的增加量与初始标距之比，以百分数表示。3.10拉伸应力-应变曲线tensilestress-straincurve由应力-应变的相应值彼此对应绘成的曲线图。通常以应力值作为纵坐标，应变值作为横坐标。
4分类
4.1分类
4.1.1光面高密度聚乙烯土工膜，代号为HDPE1。4.1.2糙面高密度聚乙烯土工膜，代号为HDPE2，其中单糙面高密度聚乙烯土工膜，代号为HDPE2-1；双糙面高密度聚乙烯土工膜，代号为HDPE2-2。4.2型号
型号表示见下图：
口0口
型号示例：
5要求
执行标准编号
产品厚度，mm
产品宽度，mm
产品类型：HDPE1光面HDPE土工膜HDPE2-1单糙面HDPE土工膜
HDPE2-2双糙面HDPE土工膜
6000mm宽，1.5mm厚的光面HDPE土工膜，表示为：HDPE16000/1.5CJ/Txxxxx-200x5.1规格尺寸及偏差
5.1.1产品单卷的长度不应少于50m，长度偏差应控制在±2%。5.1.2宽度尺寸应大于3000mm，偏差应控制在±1%。表1列举了整数宽度的规格尺寸及偏差值，非整数宽度产品可参考执行。填埋场底部防渗应选用5000mm以上，覆盖可选用3000mm以上产品。
5.1.3产品的厚度及偏差应符合表2的要求。其中，光面土工膜的极限偏差应控制在±10%，糙面土工膜的极限偏差应控制在土15%。底部防渗应选用厚度大于1.5mm的土工膜，临时覆盖可选用厚度大于0.5mm的土工膜，终场覆盖可选用厚度大于1.0mm的土工膜。表1
宽度mm
偏差%
厚度mm
极限偏差mm
平均偏差%
厚度mm
极限偏差mm
平均偏差%
土工膜宽度及偏差
土工膜厚度及偏差
TKAONTKAca-
5.2外观质量
土工膜外观质量应符合表3的要求。表3
土工膜外观质量
平直，无明显锯齿现象
穿孔修复点
机械（加工）划痕
气泡和杂质
裂纹、分层、接头和断头
糙面膜外观
5.3技术性能指标
不允许
无或不明显
每平方米限于10个以内。直径小于或等于2.0mm截面上不允许有贯穿膜厚度的僵块
不允许
不允许
均匀，不应有结块、缺损等现象产品的技术性能指标应符合以下要求5.3.1技术性能应符合表4的要求。表4
爱g/cm
最小密度
拉伸性能
屈服强度（应力），N/mm
断裂强度（应力），N/mm
屈服伸长率，%
断裂伸长率，%
直角撕裂强度,N
穿刺强度,N
耐环境应力开裂（单点切口恒载拉伸法），h
碳黑含量(范围),%
碳黑分散度
氧化诱导时间(OIT)
标准OIT,min；或
高压OIT,min
85°℃烘箱老化（最小平均值）烘烤90d后，标准OIT的保留%：或烘烤90d后，高压OIT的保留%
抗紫外线强度
紫外线照射1600h后，标准OIT的保留%；光面HDPE土工膜技术性能指标
测试值
10个观察区域中的9次应属于第1级或第2级，属于第3级的不应多于1次。100
紫外线照射1600h后，高压OIT的保留%：
70℃低温冲击脆化性能
水蒸汽渗透系数
gcm/(cms-Pa)
尺寸稳定性%
5.3.2糙面HDPE土工膜的技术性能应符合表5的要求。50
≤1.0×1013
表5糙面HDPE土工膜技术性能指标序
毛糙高度，mm
最小密度，g/cm
拉伸性能
屈服强度（应力），N/mm
断裂强度（应力），N/mm
届服伸长率，%
断裂伸长率，%
直角撕裂强度，N
穿刺强度,N
耐环境应力开裂（单点切口恒载拉伸法），hr碳黑
碳黑含量(范围),%
碳黑分散度
氧化诱导时间(OIT)bZxz.net
标准OIT,min；或
高压oIT,min
85°C烘箱老化（最小平均值）
烘烤90d后，标准OIT的保留%：或烘烤90d后，高压OIT的保留%
抗紫外线强度
紫外线照射1600hr后，标准OIT的保留%：或
紫外线照射1600hr后，高压OIT的保留%：-70℃低温冲击脆化性能
水蒸汽渗透系数
gcm/(cm-s-Pa)
尺寸稳定性
5.4生产原料与配方
测试值
10次观察中的9次应属于第1级或第2级，属于第3级的不应多于1次。100
≤1.0×1013
5.4.1制造HDPE土工膜的聚乙烯树脂的密度应大于或等于0.932g/cm。5.4.2树脂熔体流动速率应小于1.0g/10min（190°C/2.16kg）。生产使用回用料时，回用料不应超过10%。回用料应是与原料相同的，在内部生产过程中同一或同类生产线产生的符合标准要求、清洁的再循环树脂。生产中不应加入任何其它类型的回收利用树脂。TKAONTKAca-
6试验方法
6.1试样状态调节和试验的标准环境按GB/T2918的规定。试验条件：温度23℃+2：相对湿度50%±5%：状态调节周期不少于88h。
6.2厚度
光面HDPE按GB/T6672中规定的方法在加压20kPa，保留5s的条件下进行测试：糙面HDPE土工膜按本标准附录A的规定测试。均以测得数据的最大值和最小值作为极限厚度值，以测得数据的算术平均值作为产品的平均厚度值，精确到o.01mm，计算厚度极限偏差和平均偏差。
结果计算见式（1）、（2）：
△t= tmax(或tmin)-to
At=-t×100
式中：At-
厚度极限偏差，mm
实测最大厚度，mm
At—厚度平均偏差百分数，%
t平均厚度，mm
公称厚度，mm
6.3宽度与长度
按GB/T6673的规定测试，记录每次测量的宽度，计算其算术平均值，作为卷材或样品的平均宽度。。
6.4外观
在自然光线下用肉眼观测，按本标准第5.2条的规定测试。6.5密度
按GB1033的规定测试，测试和计算应当选用D法。6.6拉伸性能
6.6.1测试
按GB/T1040的规定测试，测试应当用II型试样，试验速度选择F=50mm/min±10%。6.6.2结果的计算和表示
拉伸性能测试结果按GB/T1040第8节的规定计算和表示。6.7直角撕裂强度
6.7.1相关定义
以试样撕裂过程中的最大负荷值作为直角撕裂负荷，N。6.7.2测试
按QB/T1130的规定测试，试验速度应为50mm/min10%。6.7.3计算
直角撕裂强度按式（6）计算：
式中：Qr直角撕裂强度，kN/m；P撕裂负荷，N；
d—试样厚度，mm。
试样结果以所有直角撕裂负荷或直角强度的算术平均值表示。试验结果的有效数字取二位或按产品标准规定
6.8穿刺强度
按本标准附录B的规定测试。
6.9耐环境应力开裂（单点切口恒载拉伸法）按本标准附录C的规定测试，糙面土工膜应在其光边上或按GB/T9352制备相同厚度的光面试样测试。
6.10碳黑含量
按GB/T13021的规定测试。
6.11碳黑分散度
按本标准附录D的规定测试。
6.12氧化诱导时间(OIT)
可选择标准OIT或者高压OIT二者之一来检查土工膜的抗氧化性能。标准OIT按GB/T17391的规定测试；高压OIT按本标准附录E的规定测试6.1385C烘箱老化
按GB/T7141的规定，在85°C温度下，将样品悬挂在烘箱中，测试90d，每周应检查试样的变化和均匀受热情况。标准OIT按GB/T17391的规定测试；高压OIT按本标准附录E的规定测试。宜测试30d和60d后的OIT，以便比较。6.14抗紫外线强度
按GB/T16422.3，但测试条件应为在75°C温度下紫外线照射20h，再在60°C温度下冷凝暴露4h，重复共计1600h。高压OIT按本标准附录E的规定测试，应取暴露面测试。6.15毛糙高度
KAONTKAca-
按本标准附录F的规定。在10次测试中，其中8次的结果应大于0.18mm，最小值应大于0.13mm。对双糙面土工膜，应交替在两面进行测量。6.16水蒸气渗透系数
按GB/T1037的规定测试，按条件A的要求进行。6.17低温冲击脆化性能
按GB/T5470的规定测试，在-70℃下进行试验，30个试样中的25个以上不破坏为通过。8尺寸稳定性
按GB/T12027的规定测试，试验温度为100℃，时间1h。7测试频率
生产测试频率应符合表6规定
测试指标
厚度，mm
密度，g/c
拉伸性能
屈服强度，N/mm
断裂强度，N/mm
屈服伸长率，%
断裂伸长率，%
直角撕裂强度,N
穿刺强度,N
耐环境应力开裂（单点切口恒载拉伸法），h碳黑
碳黑含量(范围),%
碳黑分散体
氧化诱导时间(OIT)
标准OIT,min或
高压IT,min
85°C烘箱老化(最小平均值)
烘烤90d后，标准OIT的保留%：或烘烤90d后，高压OIT的保留%
抗紫外线强度
最小生产测试频率
测试频率
每90,000kg
每9,000kg
每20,000kg
每20,000kg
每90,000kg
每9.000kg
每20.000kg
每90,000kg
每配方
每配方
紫外线照射1600h后，标准OIT的保留%：或紫外线照射1600h后，高压OIT的保留%；-70℃低温冲击脆化性能
水蒸汽渗透系数gcm/（cms·Pa)尺寸稳定性
毛糙高度，mm
每配方
每配方
每配方
每两卷
8.标志、标签
8.1标志
产品出厂时每卷包装应附有合格证，并标明：a）产品名称、代号、产品标准号、商标：b）生产企业名称、地址：
）生产日期、批号、净质量；
d）质检章、检验员章或其他形式的质检标志。8.2标签
8.2.1设置
沿长度方向和两端设置，应贴紧膜的边缘，与膜边线平齐，宽度不宜大于100mm。8.2.2内容
可标注商标、企业名称、地址、联系方式、产品名称及规格等。9.包装、运输、购存
9.1包装
产品每卷为一个包装单位，应捆扎牢固，便于装卸。特殊要求可由供需双方商定。9.2运输
产品在运输过程中应避免沾污、重压、强烈碰撞和割（刮）伤等。吊装时，宜采用尼龙绳等柔性绳带，不得使用钢丝绳等直接吊装，9.3贮存
产品应存放在干燥、阴凉、清洁的场所，远离热源并与其它物品分开存放。贮存时间超过二年以上的，使用前应进行重新检验。rkAoNTKAca-
