TB 10008-2006铁路电力设计规范(附条文说明)

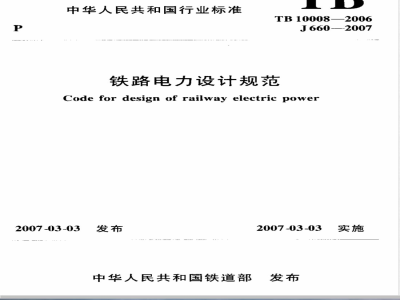

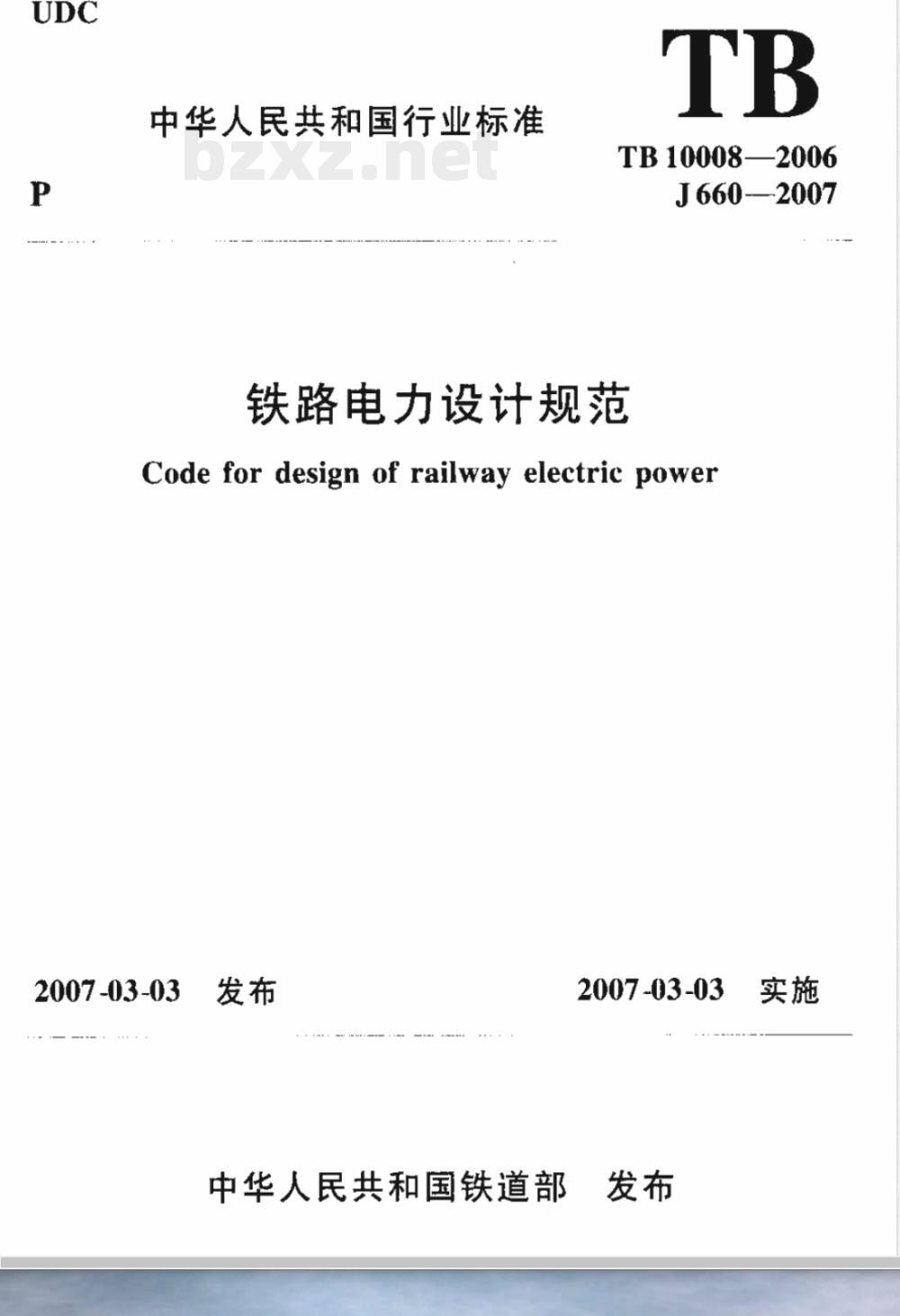

中华人民共和国行业标准
TB10008-—2006
J660-—2007
铁路电力设计规范
Code for design of railway electric power2007-03-03
中华人民共和国铁道部
2007-03-03

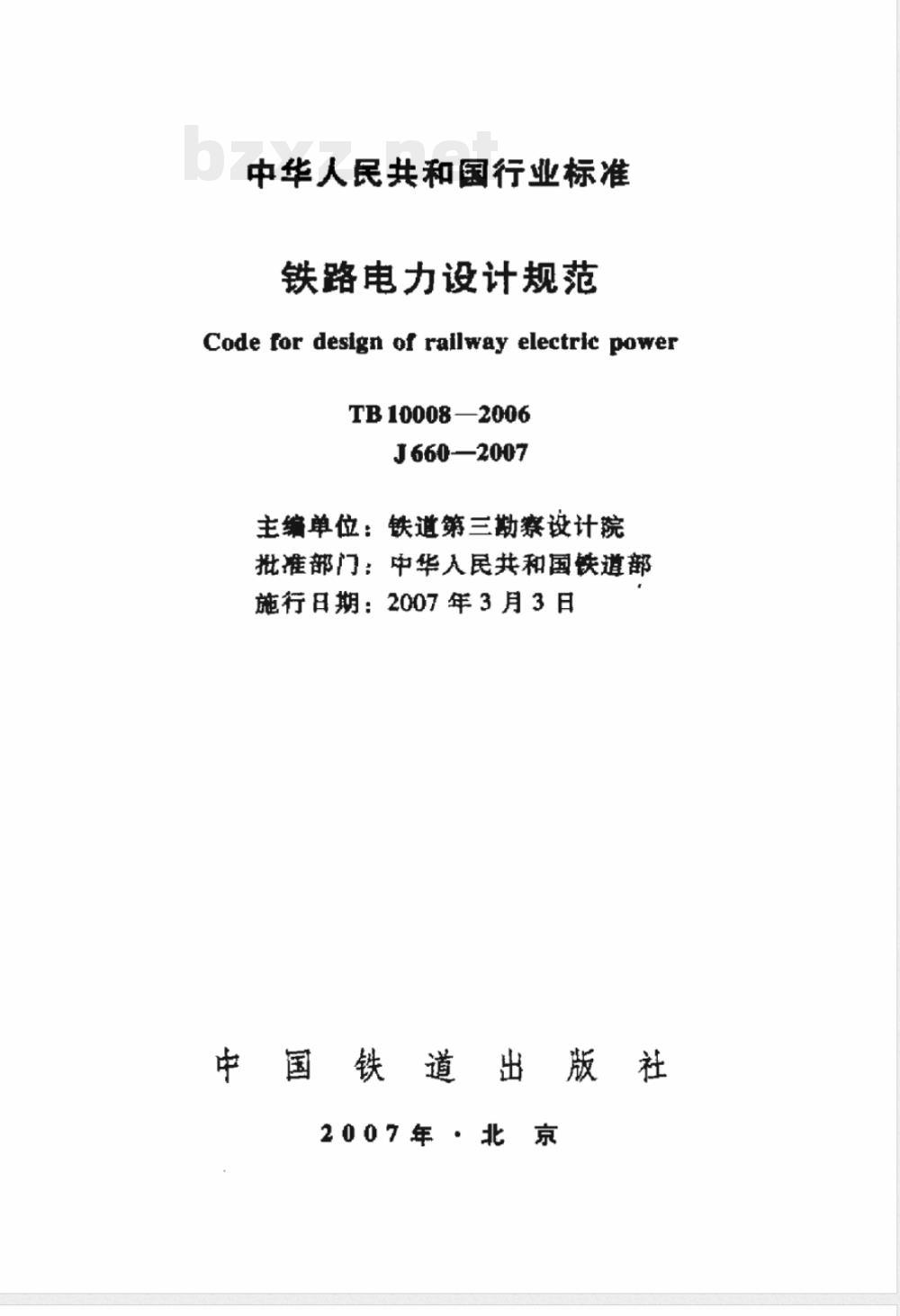

中华人民共和国行业标准
铁路电力设计规范
Code for design of railway electric powerTB10008—2006
J660-2007
主编单位：铁道第三勘察设计院批准部门：中华人民共和国铁道部施行日期：2007年3月3日
中国铁道出版社
2007年·北京

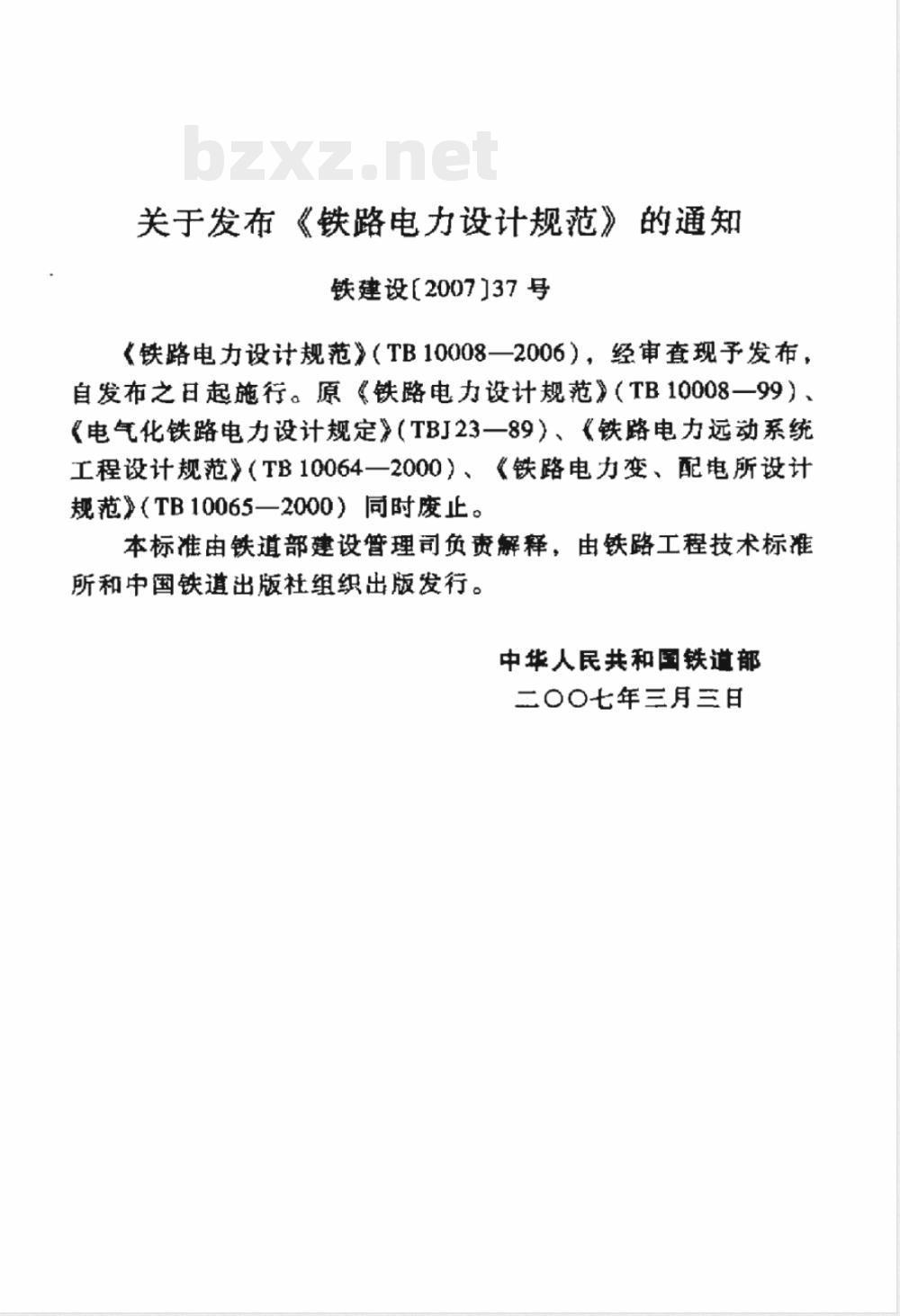

关于发布《铁路电力设计规范》的通知铁建设【2007]37号
《铁路电力设计规范》（TB10008一2006），经审查现予发布，自发布之日起施行。原《铁路电力设计规范》（TB10008一99）、《电气化铁路电力设计规定》（TBJ23一89）、《铁路电力远动系统工程设计规范》（TB10064一2000）、《铁路电力变、配电所设计规范》（TB10065—2000）同时废止。本标准由铁道部建设管理司负责解释，由铁路工程技术标准所和中国铁道出版社组织出版发行。中华人民共和国铁道部
二〇〇七年三月三日

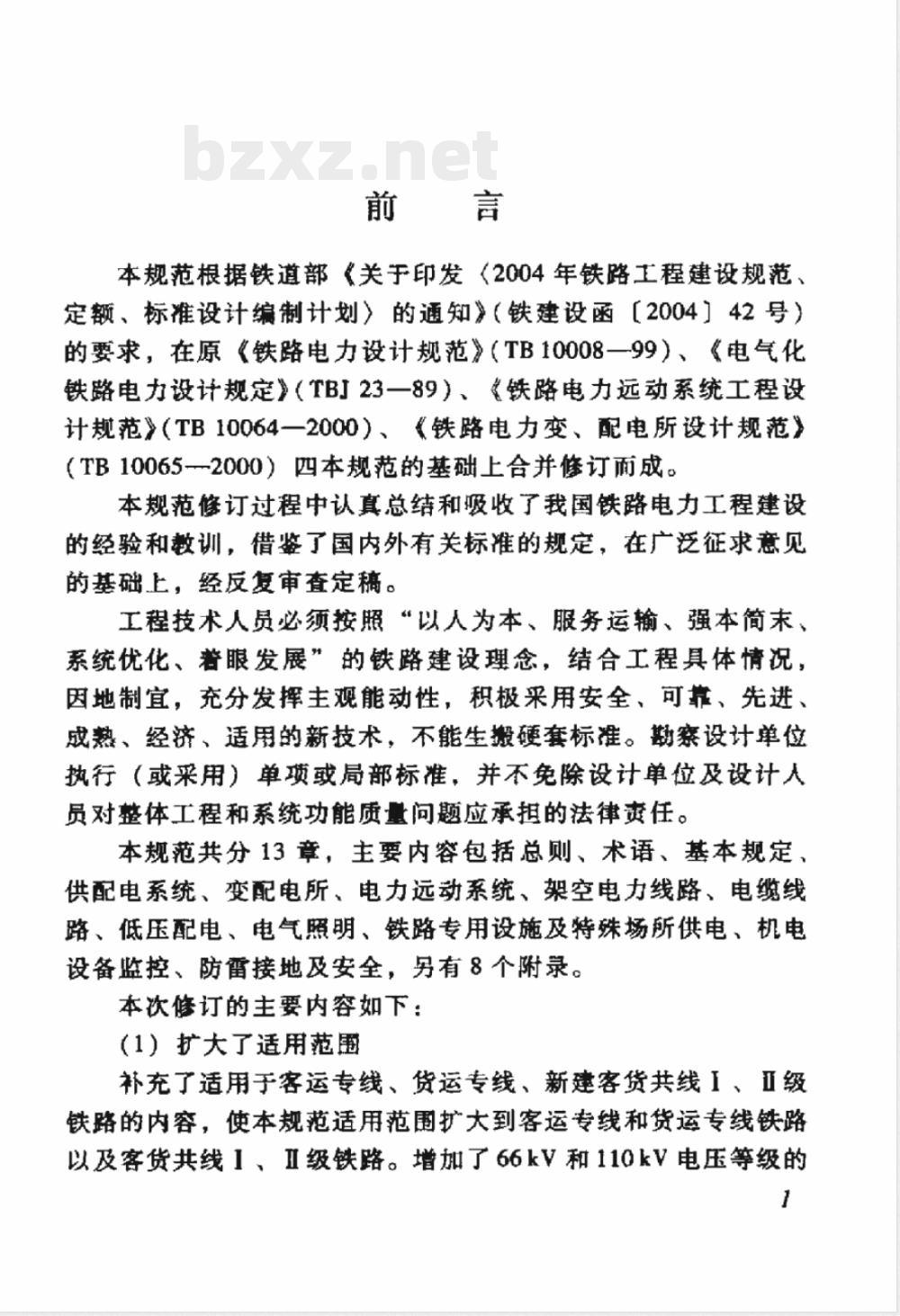

本规范根据铁道部《关手印发（2004年铁路工程建设规范、定额、标准设计编制计划）的通知》（铁建设函【2004】42号）的要求，在原《铁路电力设计规范》（TB10008一99）、《电气化铁路电力设计规定》（TB23一89）、铁路电力远动系统工程设计规范》（TB10064一2000）、铁路电力变、配电所设计规范）（TB10065-2000）四本规范的基础上合并修订而成。本规范修订过程中认真总结和吸收了我国铁路电力工程建设的经验和教训，借鉴了国内外有关标准的规定，在广泛征求意见的基础上，经反复审查定稿。
工程技术人员必须按照“以人为本、服务运输、强本简末、系统优化、著眼发展”的铁路建设理念，结合工程具体情况，因地制宜，充分发摔主观能动性，积极来用安全、可靠、先进、成熟热、经济、适用的新技术，不能生搬硬套标准。勘察设计单位执行（或采用）单项或局部标准，并不免除设计单位及设计人员对整体工程和系统功能质量问题应承担的法律责任。本规范共分13章，主要内容包括总则、术语、基本规定、供配电系统、变配电所、电力远动系统、架空电力线路、电缆线路、低压配电、电气照明、铁路专用设施及特殊场所供电、机电设备监控、防雷接地及安全，另有8个附录。本次修订的主要内容如下：
（1）扩大了适用范围
补充了适用于客运专线、货运专线、新建客货共线I、Ⅱ级铁路的内容，使本规范适用范围扩大到客运专线和货运专线铁路以及客货共线1、Ⅱ级铁路。增加了66kV和110kV电压等级的1

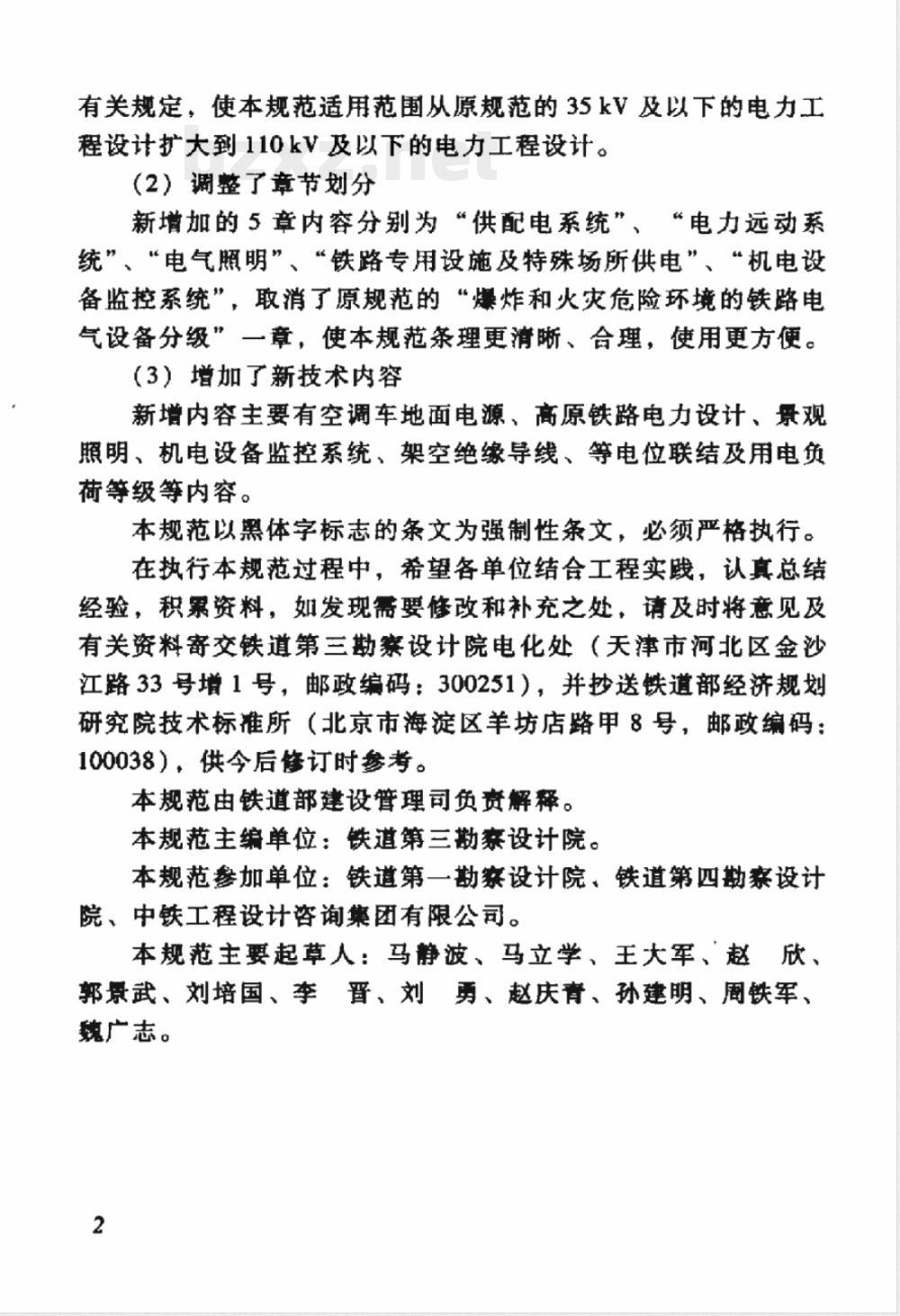

有关规定，使本规范适用范围从原规范的35kV及以下的电力工程设计扩大到110kV及以下的电力工程设计。(2）调整了章节划分
新增加的5章内容分别为“供配电系统”、“电力远动系统”、“电气照明”、“铁路专用设施及特殊场所供电”、“机电设备监控系统”，取消了原规范的“爆炸和火灾危险环境的铁路电气设备分级”一章，使本规范条理更清晰、合理，使用更方便。（3）增加了新技术内容
新增内容主要有空调车地面电源、高原铁路电力设计、景观照明、机电设备监控系统、架空绝缘导线、等电位联结及用电负荷等级等内容。
本规范以黑体字标志的条文为强制性条文，必须严格执行。在执行本规范过程中，希各单位结合工程实，认其总结经验，积累资料，如发现需要修改和补充之处，请及时将意见及有关资料寄交铁道第三勘察设计院电化处（天津市河北区金沙江路33号增1号，邮政编码：300251），并抄送铁道部经济规划研究院技术标准所（北京市海淀区羊坊店路甲8号，邮政编码：100038），供今后修订时参考。本规范由铁道部建设管理司负贫解释。本规范主编单位：铁道第三勘设计院。本规范参加单位：铁道第一勘察设计院、铁道第四勘察设计院、中铁工程设计咨询集团有限公司。本规范主要起草人：马静波、马立学、王大军、赵欣、郭景武、刘培国、季普、刘勇、赵庆青、孙建明、、周铁军、魏广志。
基本规定
供配电系统
负荷分级及供电要求
电源及供配电系统.
供电电压允许偏差和无功补偿
变、配电所，
所址选择及所区布置，
电气主接线、设备布置及选择
变电台和箱式变电所
测量表计、继电保护配置·
对有关专业的要求
电力远动系统.
一般规定
系统构成…
系统功能，
硬件、软件配置.·
远动通道及远动通信规约
电力远动系统主要技术指标
对相关专业的要求
工作条件及环境要求，
架空电力线路
路径选择。
气象条件，
导线选择及导线排列
绝缘子和金具·
杆塔、拉线和基础
开关设备
对地距离及交叉跨越，
接户线
电缆线路
电缆选择
电缆敷设方式的选择，
电缆敷设.
电缆附件及其他
低压配电.
配电系统及电器的配置和选择·导体的选择
导体的敷设
配电线路的保护.
通用用电设备配电..
电气照明
照明方式和种类
照度标准
照明光源与灯具…
照明供电和控制.
室外照明
铁路专用设施及特殊场所供电..11.1
铁路桥梁供电及照明
铁路隧道供电及照明
空调车地面电源
12机电设备监控系统
一般规定
系统构成.
系统功能
硬件设备配置
软件的基本要求
系统网络结构与功能
布线及接地
13防雷、接地及安全
附录A
附录B
附录C
附录D
附录E
附录F
附录G
附录H
一般规定
建筑物防雷.
电力装置防雷.
电子信息系统防雷
接地及安全
铁路电力运营管理机构生产用
交通工具和通讯设备
外壳防护等级分类
爆炸和火灾危险环境的铁路电气设备分级表
全国主要城市年平均雷暴日数统计表建筑物年预计雷击次数
接地装置冲击接地电阻与工频
接地电阻的换算
低压配电系统的接地形式.
雷电流参数
本规范用词说明
《铁路电力设计规范》条文说明117
1总则
1.0.1为统一铁路电力工程设计标准，费彻执行国家技术经济政策和铁路主要技术政策》，使设计做到安全适用、供电可靠、技术先进、经济合理、便用维护方便，制订本规范。1.0.2本规范适用于铁路110kV及以下的电力工程设计。当铁路电力工程电压等级为110kV以上时，应按有关国家规范进行设计。本规范不适用于电力牵引供电工程设计。1.0.3铁路电力供应与铁路行车和安全密切相关，是铁路运输基础设施的重要组成部分，铁路电力供应设计应满足与铁路运输相关的各个等级负荷的用电带要。1.0.4铁路电力工程设计年度分为近期和远期，近期为交付运营后第十年，远期为交付运营后第二十年。设计时应根据工程特点、规模和发展规划，做到远、近期结合。电气设备的房屋和场地、高压电力线路应按远期的用电量确定：低压电力线路应按近期的用电量确定：其他电力设施及电气设备应按交付运营时的用电量确定，适当考虑发展。
1.0.5铁路电力设计应认真贯彻执行国家能源政策，积极采取节能措施：降低电能消耗。
1.0.6铁路电力设计应因地制宜，保护环境，节约土地。1.0.7铁路电力设计应积极采用安全、可靠、先进、成熟、经济、适用的技术。积极推广经实哦证明行之有效的新理论、新技术、新工艺新设备、新材料。产禁采用国家明令淘然的产品、技术和工艺。
1.0.8铁路电力工程设计除应符合本规范外，尚应符合国家现行的有关强制性标准的规定。
2术语
2.0.1公共电网publicdistributionnetwork面向社会提供电能的电力网。
2.0.2外部电源external distributionsystem铁路供配电系统以外的能够向铁路用电负荷供电的电源。包括公共电网、公共电网以外的发电广、变电站及输配电线路。2.0.3专盘专线independentexternalpowergupply作为外部电源的发电厂或变电站向铁路用电负荷供电的专用开关柜和尚铁路供电的电源线路的统称。2.0.4铁路供配电系统railwaydistributionsystem为铁路运输生产、生活供电且由铁路自行管理的电力设施和电力网络的统称。
2.0.5电力贯通线路medium-voltagepowerlinealongtherailway铁路沿线连通两相邻变、配电所的主要对沿线铁路用电负荷供电的10kV或35kV电力线路。
2.0.6自动闭塞电力线路railwaymedium-voltagepowerlinefosignalingequipment
铁路沿线连通两相邻变、配电所的主要对自动闭塞区段信号设备供电的10kv或35kV电力线路。2.0.7地区变、配电所areasubstation设在铁路纽、地区、大型或特大型客运站等用电负荷集中场所的铁路变、配电所。
2.0.8灯桥bridgelighting
设贸在铁路站场或车场内横跨股道的拓梁上安装有投光灯等照明设备的门形构筑物。
2.0.9远动telecontrol
应用通信技术，完成遥测、遥信、遥控和遥调等功能的统称。2.0.10远动系统telecontrolsystem对广地区的生产过程进行监视和控制的系统，它包括对生产过程信息的采集、处理、传输和显示等全部功能与设备。2.0.11遥测telemetering
应用通信技术，传输被测变量的测量值。同义词：远程测量。2.0.12遇信teleindication，telesignalization应用通信技术，完成对设备状态信息的监视，如告警状态或开关位置、阀门位置等。同义词：远程信号。2.0.13遥控telecommand
应用通信技术，完成改变运行设备状态的命令。同义词：远程命令。
2.0.14遥调teleadjusting
应用通信技术，完成对具有两个以上状态的运行设备的控制。同义词：远程调节。
2.0.15视频监控telemonitoring应用通信技术，监视远方运行设备的状况。2.0.16监控主站mastercontrollingstation对远动终端实现远程监控的工作站。，3·
3基本规定
3.0.1铁路车站、段、装设机械通风或照明的隧道、装设照明的大桥和特大桥及沿线其他铁路用电设施都应有电力供应。3.0.2铁路电力设计必须从全局出发，统等兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。客运专线铁路、货运专线铁路及客货共线I、Ⅱ级铁路宜采用集中供电方案。在外部电源发达地区，亦可采用分散供电方案、集中供电和分散供电相结合的方案。3.0.3铁路供配电系统属不同企业管理时，分界点处电力设施的设置应方便管理。
3.0.4铁路电力设计应根据运输需要和经济发展水平，在调查研究和技术经济比较的基础上，合理确定装备水平。3.0.5高原铁路应采用高原产品，亦可降容采用常规产品，但应通过计算、试验或实验。
3.0.6在改建工程中，应据既有电力设施（含与电力设施相关的建筑物和构筑物）的质量、使用年限、安全可靠程度等情况，充分利用符合使用条件的电力设施。3.0.7处于环境污移、盐雾较大地区的电力线路的导线、杆塔、拉线、金具和户外设备的外壳应采用防腐材料或采取防腐措施。
3.0.8铁路电力设计应合理设置各用户的计费装置。3.0.9铁路电力运营管理机构在段部、领工区和工区应分别设置事故抢修、检验、试验、测试设备、必要的日常维护设备、交通工具和通讯设备，不配置大、中修设备。具体设置可参见附录A。
