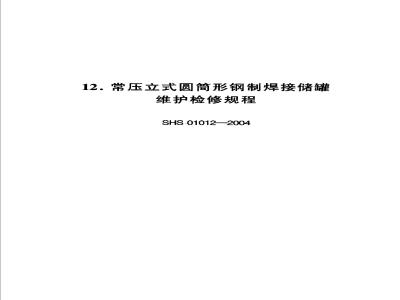

12.常压立式圆简形钢制焊接储罐维护检修规程
SHS01012-2004
检修周期与内容
检修与质量标准
试验与验收
维护与故障处理
附录A
储罐常用检修方法（参考件）··。附录B
储罐呼吸阀（补充件）·。
附录C
罐组防火堤、隔堤管理和维修补充件）·.··。附录 D
酸性介质储罐附件检查周期及检查主要内容（补充件）
附录E罐底下部防渗水处理方法（参考件）·（308）
石油化工设备维护检修规程
1总则
1.1主题内容与适用范围
1.1.1本规程适用于建造在具有足够承载能力的均质基础上，其罐底与基础紧密接触：储存液态石油及石油产品等介质，内压不大于6000Pa的立式圆筒形钢制焊接储罐（以下简称储罐)的检修周期及内容、检修与质量标准、试验与验收、维护与故障处理。
储存酸、碱、氨等液态化学药剂或高台架上以及罐壁不与挡土墙直接接触的地下、半地下常压储罐的维护和检修可参照本规程执行。
1.1.2储罐按结构分为：固定顶罐、浮顶罐、内浮顶罐。固定顶罐又分为：自支承拱顶罐、自支承锥顶罐等。11.3凡已安装使用的各类储罐在维护修理时，除遵守本规程外，还应遵守现行有关标准规范和原建罐设计要求的规定。
1.1.4凡已安装使用的各类非金属储罐原则上应子报废。本规程的适用范围不包括非金属储罐。1.2编写修订依据
SH3046--92石油化工立式圆筒形钢制焊接储罐设计规范
SH/T3530一2001石油化工立式圆筒形钢制储罐施工工艺标准
SH3097—2000石油化工静电接地设计规范SH/T3537-一2002立式圆简形低温储罐施工技术规程《加工高含硫原油储罐防腐蚀技术管理规定》（试行），中308
业资料免费下载
SHS01012一2004常压立式圆筒形钢制焊接储罐维护检修规程国石油化工股份有限公司，2001年5月SH3007一1999石油化工储运系统罐区设计规范GB/T16906一1997石油罐导静电涂料施工及验收规程CB9793一一1997金属及非金属覆盖层一-热喷涂锌、铝及其合金的管理规定
）立式圆简形钢制焊接油罐施工及验收GBJ 128--90
GB50160-92石油化工企业设计防火规范2检修周期与内容
2.1检修周期
储罐的检修周期一般为3～6年。2.2
检修内容
缺陷。
储罐本体的变形、泄漏以及板材严重减薄等。储罐本体以及各接管连接焊缝的裂纹、气孔等与储罐相连接的阀门和接管法兰、螺纹等。浮顶储罐（或内浮顶储罐）的浮盘系统、密封系统及升降导向系统。
储罐的防腐设施。
储罐阻火呼吸阀、检尺口、盘梯等附件。储罐的加热器、搅拌器等内部附属设施。储罐的仪表设施。
储罐的安全、消防设施。
储罐基础缺陷。
储罐隔热层。
资料免费室
石油化工设备维护检修规程
3检修与质量标准
3.1检修前的准备
备齐必要的图纸、技术资料，编写施工方案。3.1.11
3.1.2备好工机具、材料和劳动保护用品。3.1.3凡需进罐检查或在罐体上动火的项目，在检修前应做好以下准备工作，达到安全作业条件：a。将罐内油品抽至最低位（必要时接临时泵），加堵盲板，使罐体与系统管线隔离。
b.打升人孔和透光孔
c.清出底油。轻质油品罐用水冲洗，通人蒸汽蒸罐24h以上（应注意防止温度变化造成罐内负压）。重质油罐通风24h 以上。
d。排出冷凝液，清扫罐底。
注意事项：
a。采用软密封的浮顶罐、内浮顶罐动火前原则上应拆除密封系统并将密封块置于罐外（仅进罐检查可不拆除密封系统。若密封系统检查无明显泄漏，不影响动火安全时，动火前也可不拆除密封系统）。
b。进罐前必须对罐内气体进行浓度分析，安全合格后方可进人。
C.进罐检查及施工使用的灯具必须是低压防爆灯，其电压应符合安全要求。
d．动火前必须严格按照有关规定办理相关手续。3.2检查内容
3.2.1检查罐顶和罐壁是否变形，有无严重的凹陷、鼓310
下推摄
业资料免费下率
SHS01012--2004常压立式圆筒形钢制焊接储罐维护检修规程包、折褶及渗漏穿孔。凹陷鼓包和折褶允许值见表1、表2，超过允许值应进行修复。对有保温层的储罐。罐体无明显损坏、保温层无渗漏痕迹时，可不拆除保温层进行检查。表1凹陷鼓包允许值
测量距离
允许偏差值
注：测量距离指样板孤长。
测量距离
表2折褶允许值
壁板厚度
允许折褶高度
壁板厚度
允许偏差值
充许折褶高度
3.2.2用5～10倍放大镜目检罐体焊缝，在检查中应特别注意罐壁与罐底间的角焊缝和下部二圈壁板的纵、横焊缝以及进出口接管与罐体的连接焊缝有无渗漏和裂纹。3.2.3检查进出口阀门、人孔、清扫孔等处的紧固件是否牢靠。消防泡沫管是否有油气排出，扪盖是否完好。3.2.4检查罐体外部和浮顶罐裸露部分防腐层有无脱落、起皮等缺陷，保温（冷）层及防水檐是否完好。若发现保温(冷)层破损严重时应检查罐壁腐蚀程度。3.2.5检查浮顶油罐浮顶的腐蚀程度，浮舱有无泄漏。检查密封系统有无异常，转动扶梯、导向装置是否灵活好用。浮顶排水装置运行是否正常，出口阀门伴热是否完好。浮顶311
咨料色费下素
石油化工设备维护检修规程
静电导线是否完好，接头是否牢固。3.2.6检查储罐基础有无下沉，罐体有无倾斜，散水坡有无破损，沥青封口是否完好。大型储罐应设置基础沉降观测点及标志，定期测量并记录其沉降量。3.2.7检查诸罐盘梯、平台、抗风圈、栏杆、踏步板（或防滑条）的腐蚀程度，检查诸罐照明设施的完好程度。3.2.8储罐基础容许倾斜值应不大于0.008，如超过容许倾斜值应采取处理措施。
容许倾斜值是指基础倾斜方向两端点的沉降差与其距离的比值。
3.2.9按安全管理规定检查防雷和静电接地设施，并测量接地电阻。
3.2.10每年应对储罐顶、壁做一次测厚检查。罐壁下部二圈壁板的每块板沿竖向至少测2个点，其他圈板可沿盘梯每圈板测1个点。测厚点应固定，设有标志，并按编号做好测厚记录。有保温层的储罐，其测厚点处保温层应制做成活动块便于拆装。
3.2.11根据储罐腐蚀情况可适当缩短或延长测厚时间。3.2.12对采用阴极保护的储罐，应检查其保护效果，有外加电流保护的应定期检查其保护电位。3.2.13对于安装有搅拌装置的储罐，其搅拌装置检查和维护的具体要求可参照制造广或设计文件的有关规定。3.2.14定期检查浮顶罐浮顶密封与壁板间距。3.2.15用超声波测厚仪或其他检测设备检查罐底腐蚀减薄程度。底板余厚原则上应不小于表3、表4的规定值，必要时应补焊或更换。
业资料免费下载
SHS01012一2004常压立式圆筒形钢制焊接储罐维护检修规程表3罐底中幅板规格厚度
中蝠板规格厚度/mm
储罐内径/m
碳素钢
D≤20
底圈罐壁板厚度
11 ~ 20
21 ~25
表4罐底边缘板规格厚度
不锈钢
边缘板钢板规格厚度
碳素钢
不锈钢
同底圈壁板厚度
3.2.16检查储罐罐底与罐内加热器、浮顶支柱、仪表卡子等附件相接触部位补强垫板的完好情况，必要时予以更换。检查补强垫板周边焊道焊接情况，如果未实施连续焊或焊肉不饱满，应予补焊。
3.2.17对于有虹吸式脱水管的储罐，如果脱水管罐内部分为不可拆卸焊接，应自弯头处割开，检查虹吸式脱水管遮挡部分罐底腐蚀情况，必要时予以补焊或更换。3.2.18储罐清罐检修时，用超声波测厚仪检查罐壁，若不能满足要求，必须对罐壁进行加固。313
示准摆
标准行业资料免费下载
石油化工设备维护检修规程
3.2.19大型储罐清罐检修时，应对下部壁板的纵焊缝进行超声探伤抽查。容积小于2万m的只抽查下部圈，容积大于或等于2万m3的抽查下部二圈。抽查焊缝的长度不小于该部分纵焊缝总长的10%，其中T型焊缝占80%，检查的方法和焊缝质量标准应参照SH/T3530一2001《石油化工立式圆筒形钢制储罐施工工艺标准》第12.2.4条要求进行。对检查出的超标缺陷，应采取相应的措施进行处理。3.2.20储罐罐壁坑蚀深度超过表5规定值时，应进行修补或更换。
表5坑蚀深度充许值
钢板厚度
允许坑蚀深度
钢板厚度
充许坑蚀深度
3.2.21浮顶罐应着重检查密封、刮蜡、导向、静电导线、浮顶排水装置等系统是否完好。支柱有无倾斜，与罐底是否接触。浮顶锈蚀程度。
3.2.22检查浮舱内隔板、肋板和桁架等是否完好，内表面是否清洁，有无腐蚀。查找泄漏浮舱的泄漏部位，进行检修补焊。查找泄漏部位时，单盘式浮顶浮舱环形底板和双盘式浮顶底板焊道可采用真空试漏、着色试漏、煤油试漏等方法，其余焊道可采用充气试漏、着色试漏、煤油试漏等方法。
3.2.23内浮顶罐应检查密封、导向、静电导线、防转钢314
业资料免费下载
SHS01012一2004常压立式圆筒形钢制焊接储罐维护检修规程丝绳、浮顶自动通气阀等系统是否完好，浮舱有无泄漏。支柱有无倾斜，与罐底是否接触。浮盘锈蚀程度。含铝制浮盘的内浮顶罐检查时，应注意不要损坏浮盘板，浮盘上面同一地点承重不能超过3人。严禁工具或重物掉在浮盘上
铝制浮盘应着重检查密封装置是否完好，连接螺3.2.24
栓有无松动，板间密封胶有无脱落，浮管有无泄漏，骨架有无变形，防转钢丝绳的锈蚀与松紧程度3.2.25对于浮顶罐和内浮顶罐，当发现导向管、量油孔外壁侧面有明显硬划伤或导轮、盖板密封板、压板损坏严重时应检香导向管、量油管的直线度和垂直度。其直线度允许偏差不大于导向管长度的1/1000，且不大于10mm。必要时结合沉降观测对储罐基础和导向管、量油管进行检修。3.2.26有衬里的储罐还应检查罐内衬里有无开裂和脱落。3.2.27有防腐层的储罐，应检查防腐层有无脱落、起皮、粉化等缺陷，测定涂层厚度，根据检查结果决定是否需要对原涂层进行修补或重新防腐
3.2.28对于米用了性阳极法阴极保护的储罐，则要检查阳极的溶解情况，与储罐的连接是否完好等。测量其保护电位，根据检查情况确定阳极是否需要重新安装或更换。
3.2.29土壤腐蚀性强的地区，应开挖检查储罐静电接地体、静电接地干线、支线腐蚀情况，腐蚀严重的应按原设计恢复。
3.2.30结合清罐和全面检查，宜对储罐正常生产状态下无法更换的罐根第一道法兰的垫片进行更换。315
业资料免费下载
石油化工设备维护检修规程
3.3修理与质量标准
3.3.1储罐在检修过程中的检验方法和要求可参照SH/T3530一2001《石油化工立式圆筒形钢制储罐施工工艺标准》的有关规定。低压储罐检修过程中的检验方法和要求可参照SH3046一92《石油化工立式圆筒形钢制焊接储罐设计规范》附录三的有关规定。
3.3.2储罐进行焊接修理时应严格执行焊接工艺规程的规定。
补焊或更换局部罐体时所用的钢材和焊条应与原设3.3.3
计相同，不能确定材料性能时应进行复验，材料代用要经主管技术部门同意。
3.3.4储罐检修时，所有新焊接的焊缝和经过返修的焊缝在未进行总体试验前不得涂刷防腐漆。3.3.5检修时新焊接焊缝的外观质量应符合SH/T35302001《石油化工立式圆筒形钢制储罐施工工艺标准》第12.1节要求。焊缝表面质量及检验方法，应符合表6规定。表6焊缝表面质量及检验方法
连续长度
焊缝两侧总长度
总长度
连续长度
纵向焊缝
允许值
≤10%L
检验方法
用焊接检验尺检查
罐体各部位焊缝
≤10%L
≤100bzxz.net
不允许
咨料色费下素
SHS01012--2004常压立式圆筒形钢制焊接储罐维护检修规程续表
角焊缝焊脚
12<≤25
8≤10
8（圈壁板）
8≥8（上圈壁板）
搭接焊缝
罐底与罐壁连接的焊缝
其他部位的焊缝
焊缝宽度：坡口宽度两侧各增加壁板内侧焊缝
罐底焊
缝余高
128≤25
12≤25
8≤12
128≤25
注：-板厚；L—长度。
充许值
0.18且≤1.5
按设计要求
检验方法
用1m长样板检查
用刻槽直尺和焊接
检验尺检查
用焊接检验尺检查
储罐在检修过程中焊缝的无损检测和严密性试验应符合SH/T3530—2001《石油化工立式圆筒形钢制储罐施工工317
类标准行业资料免费下载
