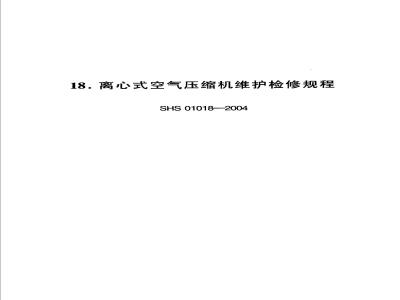

18.离心式空气压缩机维护检修规程SHS 01018-2004
检修周期与内容
检修与质量标准
试车与验收
维护与故障处理
还维搜
(413）
SHS01018—2004离心式空气压缩机维护检修规程主题内容与适用范围
1.1.1本规程规定了离心式空气压缩机的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。本规程适用于石油化工DH、DL型和埃里奥特公司1.1.2
（Elliott）的DA，型离心式空气压缩机。1.2
编写修订依据
HGJ1020-
化工厂离心式压缩机维护检修规程SHS0100892离心式主风机维护检修规程HGJ205-92
JBJ23—96
SH/T3519
化工机器安装工程施工及验收规范机械设备安装工程施工及验收通用规范2002乙烯装置离心式压缩机施工技术2检修周期与内容
2.1检修周期（见表1）
根据设备状态监测结果及运行状况、有无备用机组以及生产装置长周期运行情况可以适当调整检修周期。表1检修周期表
检修周期
石油化工设备维护检修规程
2.2检修内容
2.2.1小修项目
声器。
检香联轴器和联接螺栓的磨损情况。检查机组对中情况。
检查全部轴承。
检查润滑油系统并清洗过滤器。检查各密封部位。
检查叶轮的结垢、磨损情况。
检查、清扫DA型人口过滤网。
清扫、检查、试压各级气体冷却器。清扫、检查排烟风机系统、除尘器系统和排气消检查人口叶片调节机构。
检查基础和地脚螺栓。
大修项目
包括小修项目。
检查各级进排气管及其附件，更换橡胶密封圈。压缩机解体检修
a.检查1、2级低速转子（L轴），3、4级（DA3型3级）高速转子（H轴）与主动大齿轮轴（G轴）的径向圆跳动和端面圆跳动，轴颈的圆柱度；检查转子磨损、腐蚀情况；h、检查轴承、齿轮、油封和气封；C.检查主、从动齿轮轴的平行度和中心距，G轴与箱体的水平度；
d．检查定子的磨损、腐蚀情况，更换橡胶密封圈；e．清扫机体、机盖。
业资料免费下载
SHIS01018--2004离心式空气压缩机维护检修规程3检修与质置标准
3.1拆卸前准备
3.1.1掌握机组运行状况，备齐必要的图纸资料。3.1.2根据HSE管理要求对检修过程进行危害风险评价，并编写检修方案，报有关部门会签审批。3.1.3省
备齐检修工具、量具、起重机具、配件及材料。3.1.4
对起吊设施进行检查，应符合安全规定。3.1.5备齐检修与试运记录表。
办理有关作业票，切断水、电、风源，符合安全检修条件。
拆除与机组连接的状态监测设备，具体见仪表检修维护规程。
3.2拆卸与检查
拆卸检查联轴器。
检查机组对中和轴向间隙。
拆卸检查人口叶片调节器，各级进排气管的伸缩节、套装节头。
3.2.4拆卸齿轮箱盖。
3.2.5，检查叶轮轴向密封。
拆卸检查各级定子和端板。
检查平衡密封和挡油密封。
检查轴承和齿轮。
检查G轴与L轴、G轴与H轴的平行度和中心距。检查 L、H、G轴转子。
检查齿轮箱水平度，清洗箱体。413
宁业资料免费下载
石油化工设备维护检修规程
系统。
清洗、检套各零部件。
拆卸检查气体冷却器，管束水压试验。清扫检查排烟风机、冷却水、除尘器、消声器3.2.15清扫检查润滑油系统（包括油泵、油冷却器、油过滤器、油箱、管线及附件等），油冷却器试压。3.3检修质量标准
3.3.1转子
3.3.1.1转子应无严重磨损、腐蚀、变形、损伤及裂纹等缺陷，必要时应对转子进行全面无损探伤检查。3.3.1.2轴颈、轴封、止推盘应无损伤。轴颈表面与推力盘的粗糙度为R。1.6。轴封表面粗糙度为R,3.2。3.3.1.3叶轮流道内应无积垢，叶片无缺损、裂纹。3.3.1.4L、H轴转子径向圆跳动、端面圆跳动和热间隙(c1、c2)测量部位见图1，要求值见表2。轴颈as处要求测量圆柱度，要求值与其径向圆跳动公差值相同。0
图1L、H轴跳动测量部位图
咨料色费下素
SHS01018-—2004离心式空气压缩机维护检修规程表2L、H轴跳动要求值表
径向圆跳动
0.12/0.04|0.01|0.04/0.01
端面圆跳动
0.010.050.10f0.10
注：转子两端对称测量，DA，型H轴单边测量65
热间隙
3.3.1.5G轴转子径向圆跳动、端面圆跳动和热间隙（c）测量部位见图2，要求值见表3。轴颈α，和α?处要求测量圆柱度与其径向圆跳动公差值相同。b3
图2G轴跳动测量部位图
G轴跳动要求值表
径向圆跳动
端面圆跳动
行业资料免费下载
热间隙
0.10~0.25
石油化工设备维护检修规程
3.3.1.6转子的动平衡校正
出现下列情况之--时，应对转子进行动平衡校正：a检修前转子振动值明显增大或超标准；b.对转子进行修复或更换零件的。去重位置、深度严格按技术要求进行。许用不平衡量见表4。表4
DH40 - 2
DH40 - 6
DH45 - 1
DI45- 5
DH45 - 7
转子名称
标准搜持
许用不平衡量表
转速（r/min）
许用不平衡量（g（m）
DH63 - 1
DH63 - 2
DL110 - 9
DL125-6.35
DL125- 9
550DA3
SHS01018--2004离心式空气压缩机维护检修规程续表
转子名称
标准搜持
转速/（r/min）
崔行业资料免费下载
许用不平衡量/（g.cm）
石油化工设备维护检修规程
3.3.2轴承bZxz.net
轴承表面应光洁，轴承合金与轴承衬结合良好，合金表面应无气孔、夹渣、划痕、剥落和裂纹等缺陷，轴承标记清晰，水平剖分面自由间隙不大于0.04mm。合金表面粗糙度为 R.0.8。
3.3.2.1支撑轴承
a．圆柱轴承，轴承与轴接触均勾，接触角60°～90°，接触面积75%以上，接触与不接触部位不充许有明显分界线；
b.可倾瓦轴承，同组瓦块的中部厚度偏差不大于0.01mm。轴与瓦块研磨后，应接触良好。不允许刮研瓦块背的中心线部位：
c．轴承体与轴承座孔径向接触要均匀，接触面积不小于70%，其两端面配合为H7/g6；轴承径向间隙测量部位见图3。
图3轴承径向间隙测量部位图
咨料色费下素
SHS01018—2004离心式空气压缩机维护检修规程DL型1~4级轴承的挡油环间隙、挡板间隙和轴承背过盈测量部位见图4。
图4DL型挡油环间隙、挡板间隙和轴承背过盈测量部位图DL型的C轴和DH型的L、H、G轴轴承的挡油板间隙、轴承背过盈测量部位见图5。中国茶化版社
图5DH型挡油板间隙、轴承背过盈测量部位图轴承、挡油环、挡油板间隙与轴承背过盈值见表5。419
业资料免费下载
石油化工设备维护检修规程
表5轴承、挡油环、挡油板间隙与轴承背过盈值表L轴（两端）
DH40—2
DH40—6
DH45—5
DH45--7
DH63--
DH63—-2
DL110-9
DL125-
DL125—-9
550DA3
间隙a
0.04~0.06
挡油环直挡油板直轴承背
径间隙26径间隙2c过盈d
H轴（两端）
间隙a
0.01~0.030.06~0.08
业资料免费下载
挡油环直
径间隙26
