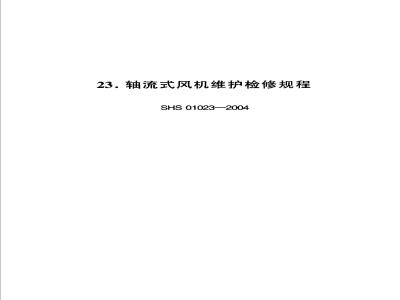

23.轴流式风机维护检修规程
SHS 010232004
检修周期与内容
检修与质量标准
试车与验收
维修与故障处理
目藍次
标准搜持
(502）
石油化工设备维护检修规程
1总则
主题内容与适用范围
本规程规定了轴流式风机的检修周期与内容、检修与质量标准、试车与验收、维护与故障处理。1.1.2本规程适用于凉水塔轴流风机及空冷器轴流风机。1.2编写修订依据
HGJ1025一79化工厂轴流通风机维护检修规程SHS01028一2004变速机维护检修规程HG25013--91轴流风机维护检修规程2
检修周期与内容
检修周期（见表1）
表1检修周期
检修类型
检修周期
根据状态监测及机组运行的实际情况，可适当调整检修周期。
检修内容
清除。
小修项目
消除漏点等缺陷。
检查机组对中及皮带张紧程度。检查并紧固各地脚螺栓。
清扫机组积垢，特别是各叶片上的积垢一定要咨料色费下素
SHS010232004轴流式风机维护检修规程检香并紧固叶片组的背帽和各紧固螺栓，检查并调整叶片角度。
报警装置。
检查联轴器状况。
调校减速箱振动开关或振动、油温在线状态蓝测查看减速箱齿轮磨损情况。
检查各润滑部位的油位、油质情况，视情况加油、加脂或更换。
大修项目
包括小修项目（
拆卸并检查叶片、轮毂；检查、调整叶顶与风筒的间隙；叶片称重、整个叶轮作静平衡校验。2.2.2.3
解体检查减速箱。
检查修理齿轮轴及传动轴并找正。检查轴承及O形橡胶圈等易损件。检查空冷器风机传动系统。
调校半自调、自调风机的操纵系统。检查、修补机座和基础，检查或更换地脚螺栓，校验机体水平度。
风机机组防腐处理。
2.2.2.10电机检查、修理、加油。3检修与质量标准
3.1拆卸前准备
掌握运行情况，备齐必要的图纸资料。3.1.2
备齐检修工具、量具、起重机具、配件及材料。503
业资料免费下载
石油化工设备维护检修规程
切断电源，符合安全检修条件。拆卸与检查
拆除有关油、气、电、仪接线。拆联轴器螺栓，检查机组对中。检查叶片角度及叶顶与风筒的间隙。检查叶轮的风罩。
拆除轮毂及叶片。拆卸时必须打上相应的标记，检修后安装时对号复位。
拆除振动开关或振动、油温监测探头。除减速箱上盖，检查轴承及轴锁。检香齿轮啮合情况及啮合顶隙和侧隙。拆卸减速箱，吊出变速齿轮。
凉水塔风机的检修质量标准
减速箱
3.3.1.1检查箱体，用盛装煤油法检查箱体是否有砂眼、裂纹等缺陷。箱体与箱盖的接合面应光滑、平整，装配严密。用水平仪在箱体平面上检测机体水平度，箱体的纵、横向水平度不大于0.2mm/m。
3.3.1.2检查轴承，内外圈滚道、滚动体表面应无腐蚀、坑疤与点蚀，保持架完好。
3.3.1.3轴承内径与轴的配合、外径与轴承座的配合见表2。
表2轴承内径与轴、外径与轴承座的配合向心推力轴承
内径与轴配合
H7/k6 或 H7/js6
外径与轴配合免费标准bzxz.net
J7/h6 或 H7/h6
推力滚子轴承
内径与轴配合外径与轴承座配合H7/m6 或 H7/k6
资料免费下载
J7/h6或 H7/h6
SHS01023—2004轴流式风机维护检修规程测量、调整轴承的游隙。
3.3.1.5检查齿轮、齿面不得有毛刺、裂纹、麻点等缺陷，啮合面积沿齿长方向应大于60%，沿齿高方向大于50%。否则应进行适当修正或更换，更换锥齿轮时应成对更换。
圆柱齿轮的啮合顶隙为（0.2～0.3）m（m为法向模数），啮合侧隙见表3。
圆柱齿轮啮合侧隙
中心距
80~120
[120 ~ 200|200 ~ 320
320~500
>500 ~ 800
圆锥齿轮的啮合顶隙为（0.2～0.3）m（m为端面模数），啮合侧隙见表4。
圆锥齿轮啮合侧隙
分度圆锥
母线长度
80 ~ 120 /120 ~ 200|200 ~ 320|320 ~ 500/ ≥ 500 ~ 8000.130
齿轮与轴的配合为H7/k6或H7/m6。0.340
轴及轴颈不应有毛刺。严重划痕、碰伤等缺陷。视情况着色检查轴的台阶处，不应有裂纹等缺陷。3.3.1.10
轴的直线度不大于0.03mm/m。
轴颈的圆柱度不大于0.02mm，表面粗糙度为检查并更换0形橡胶密封圈、油封等易损件。叶轮
免费下素
石油化工设备维护检修规程
检查叶片。不应有变形、裂纹和铆钉松动等缺3.3.2.1
陷，如发现有上述缺陷，进行修复或更换叶片。经过修复叶片的叶轮或更换了新叶片的叶轮，需进行整体静平衡校验。3.3.2.2测量、调整叶片安装角及叶尖与风筒的间隙，安装角允许误差及叶顶间隙见表5、表6。表5进口风机叶片安装角允许误差及叶顶间隙生产厂家
风机型号
叶轮直径
轮毂径向
与轴向跳动
叶片外缘径向
与轴向跳动
叶片安装
角度允差
时片尖端
至风简间隙
新日本冷机
轴向30
轴向30
法国ECODYNE
8000系列
30-10型
轴向30
25.4~6.35
美国MARLEG
336HP48
风帽径向及
轴向跳动≤±10
轴向跳动
不大于50
其他风机叶片安装角允许误差及叶顶间隙表6
叶轮直径
轮毂径向与端面跳动
叶轮外缘
径向跳动
端面跳动
叶片安装角允差
叶尖与风筒间隙
5460 6000
7700 8000
85349140
检查轮毂外缘径向及轴向圆跳动，检查叶轮外缘径向及端面跳动，其值见表5、表6。506
示准摆
崔行业资料免费下载
联轴器
SHS01023—2004轴流式风机维护检修规程拆卸联轴器应使用专用工具不得直接敲打。进口风机联轴器对中见表7。
表7进口风机联轴器对中
生产厂家
法国ECODYNE
新日本冷机
美国MARLEG
8000系列30-10型
336HP4-8
联轴器对中
无要求
0.6（8500）
0.5（$7700）
其他风机联轴器对中见表8。
表8其他风机联轴器对中
联轴器形式
固定式
弹性柱销式
叠片式
允许径向误差
角度允差±1°
无要求
允许端面误差
弹性柱销式联轴器两端面间见表9.土表9弹性柱销式联轴器两端面间隙联轴器直径
90~140
140~260
联轴器两端面间隙
联轴器直径
260~500
联轴器两端面间隙
检查传动轴，不应有裂纹等缺陷，其外圆径向圆跳动应小于表10数值，必要时做动平衡校验，动平衡精度等级为G6.3级。
石油化工设备维护检修规程
表10传动轴外圆径向圆跳动
跳动值
≤200
3.4空冷器风机的检修质量标准
>200~300
风机的构架或基础应无变形和损坏。3.4.1
≥300
垂直轴或水平轴的风机支架均应调整，使传动轴垂直或水平，偏差不大于0.4mm/m，并保证主轴与风简同心，同轴度不大于5mm。
3.4.3自调、半自调风机的轮毂装到主轴上后，应在轮毂的加工面上测量轮毂径向圆跳动，其值不大于0.15mm，以保证轮毂与主轴同心。
3.4.4检查叶片，应无损伤、裂纹等缺陷。检查、调整叶片安装角，使其符合要求值，并保证安装角误差为土0.5°，检查叶尖高度，其高度差小于8mm。3.4.5叶片紧固螺钉应无松动。
3.4.6主从皮带轮的对称面偏移不大于（1/400）a（a为两带轮中心距），皮带张紧适度。检查轴承，内外圈滚道、滚动体表面应无腐蚀、坑3.4.7
疤与点蚀，保持架完好。
3.4.8检查并更换~0\型橡胶密封圈、油封等易损件。3.4.9半自调风机气动操纵系统的调整。3.4.9.1接通气源后，将压力调至规定值，此时叶片如开始运动，则表明变距系统工作良好，否则应拆下转接器，调整复位弹簧的压紧力。当叶片在小于规定压力下动作时，可顺时针拧紧压紧螺母，反之则逆时针拧紧压紧螺母。508
咨料色费下素
SHS01023—2004轴流式风机维护检修规程3.4.9.2经上述调整的风机，在投人运转时，动态变距压力为0.02～0.03MPa，否则应作动态压力调整，调整方法同前。
3.4.10自调风机气动操纵系统的调整接通气源，将工作气压调至0.30～0.33MPa，信号压力为0，启动风机，待风机运转平衡后，缓慢增大信号压力至0.02MPa，风机叶片应开始变距。否则，应停机后拆下定位器顶盖，调节零位螺钉，直至叶片在0.02MPa的压力下开始变距为止。
4试车与验收
试车前的准备
机组全部检修完毕，检修质量符合要求。清理现场。
各润滑部位加人相应牌号的润滑油（脂），确认油路通畅、油位正常。
确认仪表、电器等具备开车条件。试车
启动风机，检查风机旋转方向是否正确。风机运转应平稳，无异常。
检查电机电流是否在规定范围内。正常运转1h后，检查减速机油温应不大丁80℃，温升不大于40℃。
测量风机的振动，轴承部位的振动烈度应符合SHS01003一2004《石油化工旋转机械振动维护检修规程》的相关规定。
业资料免费下率
石油化工设备维护检修规程
4.2.5试车中，检查各部的安装位置是否移动，检查各紧固件是否松动，检香各密封处是否有漏油现象。4.31
检修质量符合要求，运行24h后，试车合格方可验收。
验收时应具有下列有关资料：
a．实际完成的检修内容；
b、零部件修理、更换、修改、材质代用、无损探伤等内容；
C.本次修理无法解决的遗留问题：d.检修及试车记录。
4.3.3设备达到完好标准。
4.3.4按规定办理验收手续。
5维修与故障处理
日常维护
严格按操作规程进行操作。
定时检查下列主要内容，如有异常及时处理，并做好相应的记录。
a.振动、声音、油温是否正常。b.油位、油质情况。
c．密封是否漏油。
d．各紧固件有无松动或脱落。
5.1.3定期添加或更换润滑油或脂。5.1.4按需要对机组进行防腐处理。5.2常见故障与处理
誉品费美
SHS01023—2004轴流式风机维护检修规程凉水塔风机常见故障与处理（见表11）。表11凉水塔风机常见故障与处理故障现象
电机异常
风机振动
故障原因
电机单相运转
电机接线错误
滚动轴承不良
转子不平衡
安装基础不平或有
传动轴弯曲
轮毂锥孔和锥轴的
锥度不合
轮毂上的平衡块脱
落或检修后未校准
叶片安装角不…致
叶片高度差超出要求
叶片表面出现不均
勾附着物
叶片前后缘因水冲
刷，造成损坏或开裂
运输安装造成的叶
片损坏或开裂
不同机号的叶片混
装，破坏了叶片的配
套平衡
减速器输人轴与电
机轴不同心
风机基础刚性不够
紧固件松动
减速箱轴承磨损
处理方法
断电再合闸，如单相，
严禁启动电机，检查配线
控制器
按线路图进行检查
检查轴承润滑脂，如轴
承损坏应更新
调整托架，平衡转子
检查基础面是否有足够
强度和水平度
校直(正)
刮研锥孔，保证紧密
叶轮重新进行平衡
按要求重新安装
修理或更换
修理或更换
按原配套级别重新安装
重新调整
加强基础刚性
拧紧紧固件
更换轴承
资料免费下载
