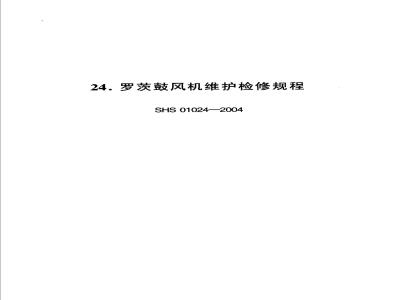

24.罗茨鼓风机维护检修规程
SHS 01024—2004
检修周期与内容
检修与质量标准
试车与验收
维护与故障处理
还维搜
目藍次
(524）
(525）
SHS 01024-2004
主题内容与适用范围
罗茨鼓风机维护检修规程
本规程规定了罗茨鼓风机的检修周期与内容、检修与质量标准、试车与故障处理。1.1.2
本规程适用于石油化工常用的罗茨鼓风机。1.2编写修订依据
HGJ1023--79化工广罗茨式鼓风机维护检修规程日本大晃罗茨鼓风机维护检修和安装企业标准德国AERZEN三叶转子罗茨风机、Delta系列罗茨风机维护检修和安装企业标准
检修周期与内容
检修周期（见表1）
表1检修周期
检修类别
检修周期
根据状态监测结果及设备运行状况，可适当调整检修周期。
检修内容
小修项目
清理转子表面灰垢，检查各部位间隙。检查轴承箱、齿轮箱油位，补充或更换润滑油。清理油箱过滤器和进、出口冷却水管。紧固螺栓。
品费美
石油化工设备维护检修规程
和探伤。
调整皮带松紧或检查联轴器对中。清洗检查轴承、轴套。
清理气体过滤器。
清洗检查润滑系统。
校验自控装置、压力调节器。
大修项目
包括小修项目。
检查主轴、机壳、齿轮及前后墙板。清洗检查传动齿轮、调节齿轮及零部件。检查调整或更换各部位密封。
测量、调整各部位间隙。
检查主、从动转子，必要时进行动、静平衡试验校正机座水平。
安全阀调校。
3检修与质量标准
拆卸前准备
掌握风机运行情况，并备齐必要的图纸资料。备齐检修工具、量具、起重机具、配件及材料。切断电源，工艺处理符合安全检修条件。拆卸与检查
从风机上拆下所有附件，检查转子之间、转子与侧壁之间间隙。
拆卸联轴节或皮带轮，检查弹性圈或三角皮带。拆卸齿轮箱，检查齿面及调节齿轮螺栓。下准：
宁业资料免费下载
SHS 01024一2004罗茨鼓风机维护检修规程拆卸轴承、轴承箱，检香查油封、轴承。拆卸密封部件，检查迷宫套、动环、静环、0形圈等密封零部件。
拆墙板，检查墙板、转子。
质量标准
机体应无损伤、裂纹。
机体安装水平度为0.04mm/m。
转子表面应无砂眼、气孔、裂纹等缺陷。转子端面圆跳动值不大于0.05mm。转子进行静平衡或平衡校验。
转子之间间隙、转子与机壳、墙板的间隙应符合表2、表3规定。
表2转子之间间隙、转子与机壳、墙板的间隙参数
RD- 100
RD- 125KP
RD-150
RE-140
RE-145
RE-190
RE-200KP
标准间隙（平均值）
10.20 ~ 0.25/0. 10 ~ 0. 15
0.30~0.350.10~0.15
0.30 [0.40 ~ 0.45|0.10 ~ 0.150.35
0.50 ~0.550.10~0.15
0.30 ~ 0.350. 15 ~ 0.20
0 0.35 ~ 0.40/0.15 ~0.20
10.45 ~0.500.15~0.20
0.55~0.600.15~0.20
0.60 ~ 0.65/0. 15 ~ 0.25
资料免费下载
石油化工设备维护检修规程
RE-250P
RF -- 240NSP
RF-245
RF-250
RF-290
RF - 295
RF-300
RF-350
RG-350
RG-400P
RG- 450
RG- 500
YP- 111
N6060G
0.20 ~0.50
0.20 ~ 0.40
0.20 ~0.40
0.30 ~0.49
0.30 ~ 0.49
0.45 ~0.55
0.42 ~0.77
标准搜搜
标准间隙（平均值）
0.60 ~ 0.650. 15 ~ 0.25
0.45 ~ 0.50|0.20 ~ 0.25
0.55 ~ 0.60|0.20 ~ 0. 25
0.53/0.60 ~ 0.650.20 ~ 0.25
0.75 ~0.80|0.20 ~ 0.25
0.80 ~ 0.850.20 ~ 0.25
0.95 ~ 1.00|0.20 ~0.25
0.95 ~ 1, 00|0.20 ~ 0.25
0.85 ~ 0.900.25 ~ 0.30
0.95 - 1.00/0.25 ~ 0.30
0.95 ~ 1.000.25 ~ 0.30
1.15 ~ 1.200.25 ~ 0.30
0.45 ~ 0.650.40 ~ 0.55
0.45 ~ 0.65/0. 40 ~ 0.55
0.45 ~ 0.650.40 ~ 0.55
0.45 ~ 0.65/0.40 ~ 0.55
0.45 ~ 0.650.40 ~ 0.55
0.63 ~ 0.870.38 ~ 0.46
10.65~0.800.35~0.45
准行业资料免费下载
GM150S
GM130S
SR- 73L
SR- 73
SHS 01024一2004罗茨鼓风机维护检修规程表3转子之间间隙、转子与机壳、墙板的间隙
0.25 ~ 0.30
0.30 ~ 0.35
0.35 ~ 0.40
0.25 ~ 0.30
0.20 ~0.25
0.25 ~0.30
0.25~0.30
轴表面应光滑无磨痕及裂纹等现象。轴颈的圆柱度不大于轴径公差之半。轴的同轴度为0.03mm/m。
联轴器或V形皮带
联轴器
a.联轴器的对中，径向圆跳动误差为0.06mm，端面圆跳动误差为0.05mmc
b.联轴器安装时的轴向间隙应符合表4。521
示准控
资料免费下载
石油化工设备维护检修规程
表4联轴器安装时的轴向间隙
联轴器最大外圆直径
轴向间隙
V形皮带
106 170www.bzxz.net
190 ~ 260
290 ~350
a，皮带的张紧力W适度或如表5；在L的中心位置朝垂直于皮带的方向加力W，使这点的挠度达到8二0.016L则所加力W应符合表5。
皮带的张紧力
皮带型别
最小值Wmin
最大值Wma
b.皮带槽中心偏差不大于0.05mm/100mm3.3.6轴承
3.3.6.1滚动轴承
a.滚动体与滚道表面应无磨痕、麻点、锈蚀，保持架无变形、损伤。
b.滚动轴承内圈与轴采用H7/k6配合，轴承座与轴承外圈采用H7/h6配合。
c.滚动轴承安装必须紧靠在轴肩或轴肩垫上。d.热装轴承温度不大于120℃，严禁用直接火焰加热。3.3.6.2滑动轴承
a.刮研后瓦面印迹均匀，一般不小于2～3点/cm2，其接触角一般为60～90℃。
b.轴承顶间隙见表6。
咨料色费下素
SHS01024—2004罗茨鼓风机维护检修规程轴承顶间隙
轴承顶间隙
0.06~0.08
0.08~0.12
侧间隙为顶间隙1/2
80~120
120~160
轴承顶间隙
0.12~0.16
0.16~0.20
轴承衬与轴承衬背应接触良好，接触面积一般在60%以上。
密封装置
V形环与轴的过盈尺寸一般为0.1mm。迷宫式密封轴套两端的平行度不大于0.01mm，3.3.7.2
密封环座与轴套的轴向间隙一般0.2~0.5mm。3.3.7.3机械密封组装后，在密封动环部位对轴中心线径向跳动不得大于0.06mm。
于70%
同步齿轮
齿轮用键固定后径向位移不超过0.02mm。齿表面接触沿齿高不小于50%，沿齿宽不小齿顶间隙取0.2~0.3m（m为模数），侧间隙应符合表7规定。
中心距
侧间隙
侧间隙
80~120
120~200200~320320~520
520~800
石油化工设备维护检修规程
4试车与验收
4.1试车前准备
检查检修记录，确认数据台格。点动电机，确认旋转方向正确。流道内不得有焊渣等硬杂颗粒。将润滑油注人齿轮箱和副油箱中，油面应到达油位指示计的刻度线。
接通冷却水和密封油进、出管路，并检查不得有漏水、漏油现象。
按旋转方向手动盘车检查有无异常现象。仪表指示准确、好用。
4.2试车
4.2.1无负荷运转0.5h后，停车检查T作间隙情况是否有变化，若无变化就逐渐将排气阀阀门关小，切不可突然加载到额定压力，并注意排气压力计上的压力值，排气压力不可超过标准的规定值，每升一次压运转4h，试车24h。
4.2.2转子运转无杂音，振动情况符合SHS01003一2004《石油化工旋转机械振动标准》。4.2.3轴承温度应符合：对滚动轴承不大于70℃，对滑动轴承不大于65℃。
冷却水、密封油、润滑系统应畅通不漏。轴封部位应无泄漏。
安全阀、自控装置、压力调节器好用。出口温度、风压及电流符合规定。业资料免费下载
4.3验收
SHS01024-2004罗茨鼓风机维护检修规程4.3.1连续运转24h，各项技术指标均达到设计值或满足生产需要。
设备达到完好标准。
检修记录齐全准确。按规定办理验收手续。5
维护与故障处理
日常维护
检查机壳温度，做好记录。
定时检查轴承温度，做好记录。定时检查是否有摩擦或振动。
定时检查润滑油位，油品是否乳化等。定期检查吸人口过滤器压差。
定期检查大功率风机备用油泵电机的自启动及油过滤器压差。
油温。
采用机械密封和压力润滑，定期检查幽雅油压和定时检查吸、排气压力。
定时检查电机负荷。
定时检查冷却水是否畅通。
定期巡检并做记录。
常见故障与处理（见表8）
资料免费小差
石油化工设备维护检修规程
表8膏
常见故障与处理
故障现象
风量波动或
电机过载
故障原因
过滤器网眼堵塞
间隙增大
皮带打滑、转速不够
管道法兰漏气
轴封装置漏气
安全阀漏气
过滤器网眼堵塞
管路压力损失增大
叶轮与墙板接触
油位过多、过少、油
不清洁、油粘度过大或
轴与轴承偏斜：风机
轴与电机轴不同心
轴瓦刮研质量不好、
接触弧度过小或接触
轴瓦端与止推垫圈间
隙过小
轴承压盖太紧，轴承
内无间隙
滚动轴承损坏、滚子
支架破损
压力比增大
叶轮与墙板接触
业资料免费下载
处理方法
更换或清洗过滤器
校对间隙
调整或更换皮带
更换衬垫
修理或更换
研磨或更换
更换或清洗过滤器
校对进出口压力
增大调整侧间隙
添放或更换润滑油
找正使两轴同心
刮研轴瓦
调整间隙
调整压盖衬垫
更换轴承
检查进出口压力
增大侧隙
