ICS93.020
备案号：J1034-2010

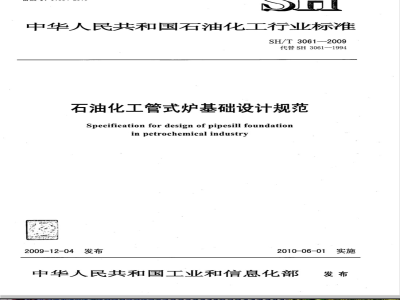

中华人民共和国石油化工行业标准SH/T3061—2009
代替SH3061-1994
石油化工管式炉基础设计规范
Specification for design of pipesill foundationin petrochemical industry
2009-12-04发布
2010-06-01
中华人民共和国工业和信息化部实施
范围·
规范性引用文件
主要符号
基本规定·
荷载效应
基础型式
地基计算
基础设计
构造规定
附录A（规范性附录）矩形基础在偏心荷载作用下基础底面压力值附录B（规范性附录）圆形或环形基础在偏心荷载作用下基础底面压力值SH/T3061-2009
附录C（规范性附录）连续水平圆弧梁在均布荷载作用下的弯矩、剪力和扭矩的计算…..附录D（规范性附录）地脚螺栓
用词说明
附：条文说明
SH/T3061-—2009
本规范是根据原国家经贸委《2003年行业标准项目计划》（国经贸厅行业[2003]22号），由中国石油化工集团公司组织中国石化工程建设公司对原SH3061一1994《石油化工企业管式炉基础设计规范》进行修订而成。
本规范共分9章（范围、规范性引用文件、主要符号、基本规定、荷载效应、基础型式、地基计算、基础设计和构造规定)和4个附录，均为规范性附录。本规范以黑体字标志的条文为强制性条文，必须严格执行。本规范与SH3061一1994《石油化工企业管式炉基础设计规范》相比，主要变化如下：根据GB50007一2002《建筑地基基础设计规范》，明确了管式炉地基基础设计中承载能力极限状态和正常使用极限状态的使用范围和计算方法；地基承载力计算的荷载效应采用标准组合值，·相应的抗力采用地基承载力特征值或单承载力特征值，-根据GB50011一2001《建筑抗震设计规范》，将在地震作用下基础底面与地基土之间零应力区面积不应超过基础底面面积的25%改为15%。在基础一章中，取消了原规范中属于基本计算方法的条文。本规范由中国石油化工集团公司建筑设计技术中心站管理，由中国石化工程建设公司负责解释。本规范在实施过程中，如发现需要修改补充之处，请将意见和有关资料提供给主编单位和管理单位，以便今后修订时参考。
管理单位：中国石油化工集团公司建筑设计技术中心站通讯地址：河南省洛阳市中州西路27号邮政编码：471003
话：037964887187
真：0379—64887187
主编单位：中国石化工程建设公司通讯地址：北京市朝阳区安惠北里安园21号邮政编码：100101
主要起草人：徐慎冯瑞瑛黄左坚主要审查人：王松生胡德新马惠民任意王超嵇转平田大齐刘洪坤谭立净黄树强陆祖国熊英马振明王玉章汪宁扬黄月年季惠彬本标准1982年首次发布，本次为第2次修订。1范围
石油化工管式炉基础设计规范
SH/T3061—2009
本规范规定了石油化工管式炉基础的基本规定、荷载效应、基础型式、地基计算、基础和构造等。本规范适用于石油化工行业管式炉（包括圆筒炉、立式(箱式)炉和裂解炉）基础的工程设计。不适用于卧式加热炉、辅助燃烧室、尾气焚烧炉及加热炉的附加设备基础。2规范性引用文件
下列文件所包含的条款通过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB50007建筑地基基础设计规范
GB50009—2001建筑结构荷载规范GB50010混凝土结构设计规范
GB50011
建筑抗震设计规范
：工业建筑防腐蚀设计规范
GB50046
GB50051
烟窗设计规范
JGJ94建筑桩基技术规范
SH3070石油化工管式加热炉钢结构设计规范SH/T3147石油化工构筑物抗震设计规范3
主要符号
下列符号适用于本规范。
S—荷载效应组合设计值；
荷载效应的标准组合值；
按永久荷载标准值计算的荷载效应值；按风荷载标准值计算的荷载效应值：按水平地震作用标准值计算的效应值：按平台活荷载或雪荷载标准值计算的荷载效应值：按炉顶风机当量荷载标准值计算的荷载效应值；按温度作用标准值计算的效应值；永久荷载的分项系数；
风荷载的分项系数；
水平地震作用的分项系数；
平台活荷载或雪荷载的分项系数；炉顶风机当量荷载的分项系数；温度作用的分项系数；
准永久值系数；
风荷载组合值系数；
相应于荷载效应标准组合时，基础底面处的平均压力值；SH/T3061—2009
Wx，Wy
4.基本规定
修正后的地基承载力特征值；
相应于荷载效应标准组合时基础底面边缘的最小压力值；相应于荷载效应标雅组合时，基础底面边缘的最大压力值：一合力作用点至基础底面最大压力边缘的距离偏心距
相应于荷载效应标准组合时，上部结构传至基础顶面的竖向力值；箱应手荷载效应标准组合时，作用于基础底面的力矩值：基础盲重和基础上的土重；
分别为基础底面对X轴和.Y轴的抵抗矩4.1地基基础设计等级规定如下：a)
场地复杂时的立式(箱式)炉和裂解炉为甲级：场地简单时的圆筒炉为丙级；
种情况以外的为乙级。
炉基础可按GB50007的有关规定进行地基承载力计算和地基变形验算。4.2
炉基础应采用现浇钢筋混凝王结构。4.4
当抗震设防烈度为6度至9度时，炉基础应按GB50011和SH/T3147的有关规定进行抗震设计。圆筒炉、立式(箱式)炉基础的抗震设防分类为丙类，框架式基础（用于裂解炉）抗震设防分类为乙类。4.5
炉基础的防腐蚀设计应符合GB50046的有关规定。荷载效应\
转至基础顶面的荷载应按SH3070的规定取值地基基础设计，应按GB50007.中的有关规定采用荷载效应最不利组合与相应的抗力限值正常使用极限状态下荷载效应的标准组合值用下式表示：Sk=5Gk+Swk+S0k+Sk+Srk
荷载效应的标准组合值：
按永欠荷载标准值计算的荷载效应值；按风荷载标准值计算的荷载效应值；安平台活荷载或雪荷载标准值计算的荷载效应值炉顶风机当量荷载标准值计算的荷载效应值，按
按温度件用标准值计算的效应值。薇载效应的标准组合值用下式表示：考虑地震作用时，
SR=Sek+ywSwetSok免费标准bzxz.net
式中：
风荷载组合值系数，取0.2
· (1)
按水平地震作用标准值计算的效应值。5.4荷载效应的准永久组合值用下式表示：Sk=SGk+W.Sok+SJk+3
式中：
准永久值系数，
2001的规定取值。
合活荷载的准永久值系数
5.5由可变荷载效应控制的基本组合设计值用下式表示：1.0
SH/T3061—2009
荷载的准永久值系数按GB50009-HN
S=yGSGk+ywSwk+yQSQk+yjSJk+yTSk考虑地震作用的应用
用下式表示：
S=yoSoktywywSwktyoSoktyySktyrSrktye式中：
永久荷载的分项系数，按GB50009的规定取值；风荷载的分项系数，取1.4；
合活荷载或雪荷载的分项系数，取1.4；预风机当量荷载的分项系数，取1.0；度作用的分项系数，取1.D：
水平地震作用的分项系数，取13EbK
由久荷载效应控制的基本组合一也可采用简化规则，荷载效应基本组合的设独瘦惑
基础型
圆简炉
式应根据炉型式、荷载情况地质条件、抗震设防烈度确定础的型式有：柱下独立基础，环形基础，圆形基础（见图1）。当有中武：
（5)）
深用环形
基础的整体性。
置两根互相垂直的连系梁将该柱基础与环形基础连接（见图2），以加强梁
图1圆形基础
SH/T3061—2009
图2环形基础
6.3立式（箱式）炉和裂解炉基础的型式有柱下独立基础、柱下条形基础（地基条件差时，独立基础和柱下条形基础可设置连系梁）（见图3）及筱形基础（见图4）。其中筱形基础可分为梁板式和平板式两种。
连系梁
图3柱下条形基础
7地基计算
7.1承载力验算
图4·筏形基础(平板式）
7.1.1基础底面的压力，应符合下列要求；当轴心荷载作用时，基础底面的压力应符合下式要求：a)
p≤fa
式中：
-相应于荷载效应标准组合时，基础底面处的平均压力值，kPa:一修正后的地基承载力特征值，kPa。SH/T30612009
当偏心荷载作用时，基础底面的压力除满足上式要求外，尚应符合下式要求：Pkmax≤1.2fa
式中：
相应于荷载效应标准组合时，基础底面边缘的最大压力值，kPa。c）正常操作状态时，除满足以上要求外，基础底面与地基土之间不应出现零应力区，即：Pkmin≥0
式中：
相应于荷载效应标准组合时，基础底面边缘的最小压力值，kPa。7.1.2地基抗震验算和桩基抗震验算应符合下列要求：1）地基抗震验算和桩基抗震验算应按GB50011和SH/T3147的有关规定进行；（8）
SH/T3061—2009
在地震作用下基础底面与地基土之间零应力区面积不应超过基础底面面积的15%：圆筒炉、立式（箱式)炉，抗震设防烈度为-6-度时可不进行天然地基和桩基的抗震承载力验算，但应满足抗震措施要求；
抗震设防烈度为7度时建在类、II类场地上的圆筒炉、达式（箱式)炉基础，可不进行天然4）
地基抗震承载力和桩基抗震承载力验算，但应满足抗震措施要求。7.1.3矩形基础在偏心荷载作用下的基础底面的压力值应按本规范附录A进行计算。圆形或环形基础在偏心荷载作用下的基础底面的压历值应按本规范附录B进行计算。7.2地基变形计算
7.2.1当炉基础的地基基础设计等级为丙级，且地基承载力特征值不小于130kPa或基桩桩端持力层为非软弱土时，可不验算地基变形。7.2.2地基变形可按GB50007中的有关规定进行计算。圆形基础、环形基础可按GB50051中的有关规定进行计算
7.2.3地基变形允许值，应符合表1.规定。表1
变形特征
沉隆量
整体倾斜
合值，
地基变形允许值
地基土类别
高压缩性王
中低压缩性土
≤120mm
≤200mm
计算地基变形时，传至基础底面上的荷载效应应采用正常使用极限状态下荷载效应的准永久组未应计人风荷载和地震作用。
基础设计
8.1基础设计应按GB50007及JGJ94中的有关规定进行。8.2基础或桩承台截面抗震验算应按GB50011.中的有关规定考虑承载力抗震调整系数。8.3在确定基础或桩承台高度及计算其内力和确定配筋时，炉体或其他上部结构传来的荷载效应组合和相应的基底反力，应采用承载能力极限状态亦荷载效应的基本组合。·．8.4圆形或环形基础可按在基底均布荷载作用下的倒置圆弧梁所支承的圆形或环形板计算。圆弧梁在均布荷载作用下的弯矩、剪力和扭矩，可按附录C进行计算。8.5基础柱墩应按偏心受压构件进行承载力计算。9构造规定
应按GB50007.中的有关规定确定。9.1
基础的埋置深度应
9.2基础混凝土的耐久性规定应按GB-50010中的有关规定确定,且混凝土强度等级不应低于C25。9.3基础底板边缘高度不得小于250mm，底板顶面为坡状时，9.4基础柱墩顶面每边宽出柱脚钢底板边不得小于50mm。坡度不得大于1:3。
9.5柱墩纵向受力钢筋的直径不宜小于12mm，其全部配筋率不应大于5%，根数不应少于8.根，每边不少于3根，并相应设置复合箍筋或拉筋。6
9.6基础构造应满足图5、图6、图7所示的要求。SH/T3061-2009
9.7圆弧梁中，受扭所需箍筋的末端应做成135°弯钩，弯钩端头平直段长度不应小于10d（d为箍筋直径）。
9.8地脚螺栓应符合下列要求
护体设计专业确定的钢材牌
a）宜采用Q235-B钢材或
b）埋置深度应满定附D
表D.1中的要求；
c）螺栓中心至钢筋混凝士柱墩边缘距离不应小于150mm，d）地脚螺栓应设置双螺帽，并且带垫圈；倍地脚螺栓直径：
e）地脚螺栓范内柱墩的箍筋间距不宜大于100mm。9.9柱墩顶面的2次浇灌层可采用-1:2-水泥砂浆-（厚度不小于-30mm力或高手基础一：（厚度不尔于50mm），也可使用高强度无收缩灌浆料。石混凝土
9.10基础构造尚应符合GB50007、GB50011和SH/T3147中的有关要求。OO
图?5*
条形基码
地脚螺栓
二次浇灌层
2冲8@200
螺栓范围内≥Φ8@100
@≤200
@≤300
≤@200
>C10混凝全垫层
个强度等级的细
TROCHEN
SH/T3061—2009
≥d12
@<250（外端））
≤1:3
地脚螺栓
二次浇灌层
螺栓范围内≥8@100
图6环形基础
@≤200
@≤200
@≤200
>C10混凝土垫层
地脚螺栓
二次浇灌层
$8@200
螺栓范围内8@100
@≤200
圆形基础
≥010
@≤200
>C10混凝士垫层
