ICS23.040.60
备案号：J1770-2014

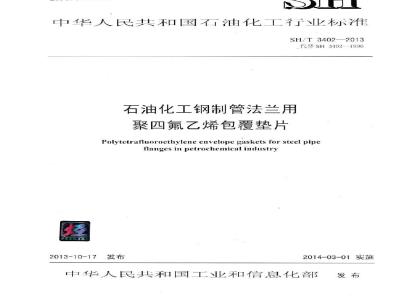

中华人民共和国石油化工行业标准SH/T3402—2013
代替SH3402—1996
石油化工钢制管法兰用
聚四氟乙烯包覆垫片
Polytetrafluoroethylene envelope gaskets for steel pipeflanges in petrochemicalindustry中国春化业
2013-10-17
2014-03-01实施
中华人民共和国工业和信息化部发布
2规范性引用文件·
一般规定
3.1垫片代号·
3.2公称压力和公称直径
4结构型式、尺寸及公差
4.1结构型式-
4.2垫片尺寸及公差
5技术条件：
5.1材料-
5.2性能·
5.3试验方法
6检验和试验
6.1检验
6.2试验
7产品质量证明书
8标记、标志和包装
8.1标记和标志
8.2包装?
本标准用词说明
SH/T.34022013
SH/T3402—2013
根据中华人民共和国工业和信息化部《2010年第一批行业标准制修订计划》（工信厅科［201074号）的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本标准。本标准共分8章。
本标准的主要技术内容是：石油化工钢制管法兰用聚四氟乙烯包覆垫片的型式，尺寸及公差、技术条件、检验和试验等。
本标准是在SH3402一1996《管法兰用聚四氟乙烯包覆垫片》的基础上修订而成，修订的主要技术内容是：
标准名称更改为《石油化工钢制管法兰用聚四氟乙烯包覆垫片》：一修订了引用标准；
对原公称压力表示方法进行了更新，并增加了Class表示方法删除了垫片尺寸D，调整了尺寸D，和Ds调整了尺寸偏差；
补充了技术条件的相关内容：
补充了检验和试验等方面的内容。本标准由中国石油化工集团公司负责管理，由中国石油化工集团公司配管设计技术中心站负责日常管理，由中国石化工程建设有限公司负责体技术内容的解释。执行过程中如有意见和建议，请寄送管理单位和主编单位。
本标准日常管理单位：中国石油化工集团公司配管设计技术中心站通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101
电话：010-84877282
传真：010-64949514
本标准主编单位：中国石化工程建设有限公司通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101
本标准参编单位：浙江国泰密封材料股份有限公司本标准主要起草人员：陈曦陈永亮张宝江吴益民本标准主要审查人员：张发有
王金富
袁灿杨彬
王泽琪
王辉刘中阳
汪建羽
蒋国贤
雷云周
边荣霞
李代玉下载标准就来标准下载网
杨平辉
白殿武
本标准1988年首次发布，1996年第1次修订，本次为第2次修订。王广朝
周卫国
杨庆朝
SH/T3402—2013
石油化工钢制管法兰用聚四氟乙烯包覆垫片本标准规定了石油化工钢制管法兰用聚四氟乙烯包覆垫片的型式、尺寸及公差、技术条件、检验和试验等要求。
本标准适用于SH/T3406《石油化工钢制管法兰》所规定的公称压力小于或等于PN50（Class300）工作温度小于或等于150℃的突面钢制管法兰用聚四氟乙烯包覆垫片的制造及验收。2规范性引用文件
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仪注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。GB/T12385管法兰用垫片密封性能试验方法GB/T12621管法兰用垫片应力松驰试验方法GB/T12622管法兰用垫片压缩率及回弹率试验方法JC/T2052辐压法无石棉纤维垫片材料QB/T3625—1999聚四氟乙烯板材聚四氟乙烯棒材
QB/T4041
SH/T3406石油化工钢制管法兰
3一般规定
3.1垫片代号
3.1.1聚四氟乙烯包覆垫片分为剖切型和折包型。3.1.2垫片型式代号应符合表3.1.2的规定。表3.1.2垫片代号
3.2公称压力和公称直径
折包型
3.2.1聚四氟乙烯包覆垫片可用于公称压力为PN20（Class150）和PN50（Class300）的钢制管法兰。3.2.2剖切型的挚片可用于公称直径DN15至DN350，折包型的垫片可用于公称直径DN200至DN600。
4结构型式、尺寸及公差
4.1结构型式
4.1.1切型垫片的结构型式见图4.1.1。SH/T3402-2013
聚四瓶乙烯
无石榻纤维橡胶板
图411
4.12折包型垫片
片的结构型式见图4.1.2。
四氟乙烯
橡胶板
部切型（GFS）
折包型（GFL）
垫片尺寸及公差
削切型垫片尺寸应符合表4.2.1的规定。4.2.1
公称直径
包覆爱层内径
剖切型垫片尺寸
包覆层外径
PETROCHEMICA
单位为mm
垫片外径D
PN20(Class150)
PN50 (Class300)）
公称直径
包覆层内径
包覆层外径
折包型垫片尺寸应符合表4.2.2的规定。垫片外径D4
PN20(Class150)
折包型垫片尺寸
称直径
包覆层内径
包覆层外径
垫片内径D2由制造厂
厂根据垫片型式和嵌入层的材料确定。垫片尺寸的极限偏差应符合表4.2.4的规定。124
公称直径
包覆层内径
垫片尺寸的极限偏差
垫片外径
PN50(Class300)
单位为mm
垫片外径D.
Psotcl
PN20(Class150)
包覆层材料厚度
ass300)
EMICAL
单位为mm
垫片厚度
SH/T3402-2013
公称直径
5技术条件
5.1材料
表4.2.4垫片尺寸的极限偏差（续）包覆层内径
垫片外径
包覆层材料厚度
单位为mm
垫片厚度
5.1.1聚四氟乙烯包覆层材料厚度宜为0.5mm，材料性能应符合QB/T3625—1999中规定的SFB-2或QB/T4041的规定。
5.1.2嵌入层材料应为无石棉纤维橡胶板，材料性能应符合JC/T2052的有关规定。当采用其他嵌入层材料时，应在合同中注明。5.2性能
5.2.1聚四氟乙烯包覆垫片的压缩率及回弹率的试验条件和指标应符合表5.2.1规定。表5.2.1聚四氟乙烯包覆垫片压缩率及回弹率的试验条件和指标试验条件
试件尺寸/mm
预紧压力/MPa
试验温度/℃
包覆层内径DX垫片外径D4×厚度（89×136×3）35
18--28
压缩率
5.2.2聚四瓶乙烯包覆垫片的应力松弛率的试验条件和指标应符合表5.2.2规定。表5.2.2聚四氟乙烯包覆垫片应力松弛率的试验条件和指标试验条件
试件尺寸/mm
预紧应力/MPa
试验温度/℃
试验时间/h
包覆层内径Di×垫片外径D×厚度（33×73×3）35
应力松弛率
5.2.3聚四氟乙烯包覆垫片的密封性能的试验条件和指标应符合表5.2.3规定。回舜率
试件尺寸/mm
预案应力/MPa
介质压力/MPa
试验介质
试验温度/℃
表5.2.3聚四氟乙烯包覆垫片密封性能的试验条件和指标试验条件
包覆层内径D×垫片外径D×厚度（89X136×3）35
1.1倍的公称压力
99.9%的气
5.3试验方法
5.3.1垫片压缩率和回弹率试验应按GB/T12622中的方法B进行。5.3.2垫片应力松弛试验应按GB/T12621中的方法B进行。5.3.3垫片密封性能试验应按GB/T12385中的方法A进行。6检验和试验
SH/T3402—2013
充许泄漏率
6.1检验
垫片应逐件进行外观检验，表面应平整光滑，厚度均匀，无翘曲变形，且不得有孔眼及夹渣等6.1.1
缺陷。
6.1.2垫片应按批进行尺寸检验：同型式、同规格、同材料的垫片以100片为一批，每批任意抽取5片，不足100片取3片：如有一片不合格，则应加倍取样数量重新进行检验，如仍有一片不合格，则该批产品为不合格。不足抽样数量的产品应全部检验。6.2试验
6.2.1有下列情况之一时，垫片应进行型式试验，型式试验包括尺寸和外观的检验，以及性能试验：a）垫片材料、结构、生产工艺等有所改变；b）正常生产时，满一年进行一次型式试验：c）停产时间超过三个月；
d）上级监督部门或用户要求进行型式试验。6.2.2型式试验中的压缩率、回弹率、应力松弛率和密封性能试验应按批进行：同一材料、同一压力等级的垫片为一批，每批任意抽取3片：如有一片不合格，则应加倍取样数量重新进行检验，如仍有一片不合格，则该批产品为不合格。不足抽样数量的产品应全部检验。6.2.3尺寸和外观的检验应符合本标准第6.1条的有关规定。7产品质量证明书
7.1按本标准生产的垫片，每批均应有产品质量证明书，7.2质量证明书应包括下列内容：a）制造商名称及制造日期：
制造厂技术（质量）检验部门的公章：6）
c）质量检查员的签字及检验日期：d）产品名称、规格、材料及执行标准：垫片性能；
f)其他用户要求做的检验报告。SH/T3402—2013
8标记、标志和包装
8.1标记和标志
8.1.1垫片标记应包括下列内容
a）标准编号SH/T3402
GESGFL)
垫片型式代号
公称压力：
公称直径
嵌入层材料名称
NAS)。
示例：公利压力PN20
公称直径DN100、
嵌入层材料为无石棉橡胶纤维板的韵切型聚四氟七烯包覆垫片，标记XSH/T3402-GFS-
PN20DN100-NAS。
垫片标志可来用标签方式，标志应包括下列内容：标准编号SH;
垫片型式代号
（GESGEL)
称压力：
你直径；
层材料名称（NAS）；
厂名称或商标
公称压力PN20、公称直径DNI00、嵌入层材料为无石棉橡胶纤维板的剖切型聚四氟乙CHEMICA
标志为
SI-GFS PN20-DNI00-NAS-制造厂名称或商标。包
产品应按材料、
型式和规格分别包装，并有防潮措施。包装箱内应有产品装箱单和质量证明书品装箱单应包括外列内容：
制造商名称：
编号及日期
产品名称、规格
采购方名称及合
数量、净重等：
同号：
所附文件的名称
及份数：
广品箱单上应有制造商装箱部门的公章、装箱日期和装箱检验员的等NI
本标准用词说明
为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：表示很严格，非这样做不可的：1）
正面词采用“必须”，反面词采用“严禁”表未严格，在正常情况下均应这样做的：2
正面词采用“应”，反面词采用“不应”或“不得”3）
表示允许稍有选择，在条件许可时首先应这样做的：正面词采用“宜”，反面词采用“不宜”表示有选择，在一定条件下可以这样做的，采用“可U
TROCHEMICAL
条文中指明应按其他有关标准执行的写法为：“应符合··的规定”或“应按EE
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
