中华人民共和国
石油天然气行业标准
阀门检验与安装规范
SY/T 4102—2013
石油上业出版社出版
（北京安定门外安华里区一号楼）北京中有油彩色印刷有限武作公司非版印刷新华书店北京发行所发行
85(1×1168毫米32开本[.875印张5U下字印131Km2014年2月北京第1版2014年2月北京第1次印剧15号：155021-7049定价，24.元版权专有不得翻印
ICS 75. 180. 10
备案号：43169—2014
中华人民共和国石油天然气行业标准P
SY/T4102—2013
代替 SY/T 4102

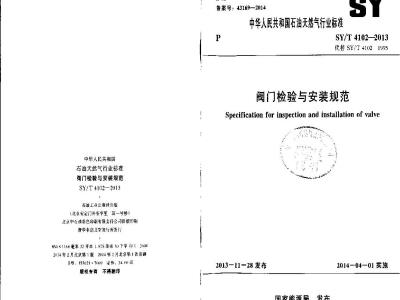

阀门检验与安装规范
Specification for inspection and installation of valve2013—11—28 发布
国家能源局
2014—04—01 实施
中华人民共和国石油天然气行业标准闽门检验与安装规范
Specification for inispeclion and installation of valveSY/T4102—2013
十编部门：中国石油大然气集团公司批准部门：国家能源局
石油工业出版社
3北京
现范提报国家能源局家能源高关十！年第2批龍源领域行业标准制（修）订计划的迪知》（国能科技二2111）252号）的婴求：山中国石油天然气第-建设公司会同有关单位10 - -+2 $2 -11 -2102
s- t- te y2 - : -ele.
-1:-E102
t - [1 - t107.
82 - 11--10:
[--[n+
-- [n
z -1--ca
-t-t:
se-11-10e
1-+-t02 8E-1[ - E
共同对阀门的检查与安装规范SY/T-1112—-1995修订而成：在修订过程中，编制组经泛调查研充。认真总结实践经验，参考大量义献和工程资料，许广泛征求意见，被后经审查定癌，
本规范共分？章，主要内容也垢：总则、术语、阀门到货检......
查、阀门试验、阀门仔放保管、阀门安装和交工验收等。本规范修订的主卖内容足：
本规范名称修订为家阀门检验与安装规范》，“阀门检杏”“章修订为“阀门到货检”，“阀门管理”·章修订为“阀门存放与保管”；
—·增加了术语一草；
增如了压力管道用阅门制造单位的制造许可要求及进口阀门或参照外标准生产的阀门的检验要求：删除了阀门购要求。“阀门外观这尺检查”中“尺上检杏”要求及阔门密封而允许渗漏量的要求：修订了阀门试验压力要求
将阅门安装按连接形式修订调整，本规范由不汕1程建设专业标准化委员会负责口带管理，用中国石汕天然气第一建设公司负责具休技术内睿的解释，执行过程中如有意见或建议、节寄送中国石油天然气第-建设公司技术发展部（地址：河南省洛阳市关林，政编码：471023），以便今后修门时参考
1269 1As
（9)区
-0269 .1/45 n29
Eiiz--
Elike-
h0 1Rs E
069 17
S9n9 12As
969 I/AS E
本规范主编单位：中国石油天然气第建设公司本规范参编单位：长肤石洲助探局油用建设工程公司小国石油大然气管道下程有限公司本规范主要起草人李利姐
李清君
本规范士要审查人：周创琴
代学彦
工志强
李丽君
」义郭葆樊锐莉
罗宜瑞
李吞艳
李小瑜
张度保
高发光
郑玉刚
闵门到货检查
一般规定
3.2外规检查
传动装置的检查及试验
4阀门试验
一般规室
4.7壳依正力试验
4.3率封试验
4.4安全阀谢试验
4.5其他阀门调整试验
5、阀门存保
阀门安装
·般规定
G.2安装
6.3阀门安装检查与保护
交工验收·
标准用词说明
引标准名录
附件阀门检验与安装规范
祭文说明
Gencral provisiuns
2 Terns
Contenta
3 Valvt irrival inspertion
3. 1 General rcrurenent
3. 2Visual uxemirarinn
3. 3 Exrmirarion and test f gtaring4 Valve test
4.1 (icncral repuicment
4. 2Saell p-rssur+ tes1
1. Seal ts.
4. 4 Reief valve acjistnen! lus1. : (Other valve zdjustment :est5Velve storuge and custody
(Valve insteliatirn
h. 1 Generhl restirenen:
h.2lsallatior.
in.3Vnlve inxpertion and protecticn afuer installaticn7 Acccptance for heneling overExplaunarion af wording in this corleIil of quoted standards
Addi:ion:Hxplanatian of provisions0
1.0.1为规范石油天然气行业施工中阀门约检查、试验，保管及安装、保证阀门的安装质虽：制定本规范。1..2本规范适用丁油日地面建设工程、油气销运工程及炼油化建设1程通用阀门的到货检查、试验、存效保管及安装。本规范不适用小仪表用阅门的划货检查，试验、存放保管及安装。
1.,3小方管道用阅门制造单位成取得《特种设备制造许可证，成应在其制造的品上使月“许可标记”和“许可证号”，1.0.4当没计文竹或阀门技术条件对检查和试压有特殊要求时成按特殊求执行，
1.0.5阀门在检验及安装划程巾、除应符合木规范规定外，尚应符合国家现行有关标准的规定。业
2. 0. 1 试验压力
test pressurg
阀门试验时，内腔所承受的压力，2.0.2试验介质
lesl fluid
用于阀门压力试验的液体气体：2. 0.3壳体压力试验
shell lest
对阀体和阀盖等连接门成的整个阀门外壳进行的压力试验。2. 0. 4密封试验
closure test
检验阀门启闭件和阀体密划副、阀体和阀球间的密封性能的试验。
2. 0. 5上密封试验
lop rlosure lest
检验阀杆与阀盖密时制密时件能的试验，2. 0. 6整定压力set pressure
安全阀在运行条件下开始开启的预定压力，足在阀门进口处测量的表压力，也叫开启压力
2. 0. 7 回座压力
re-seating presstre
安企阀排政后其阀網亚新与阅座接触。即启高度变为零时的进只静压力，
2. 0. 8减压阀
pressure reducing valve
通过阀避的节流，进口层力降至某需要的出门小力，并能在进口压力及流量变动叫，利用个质本身能量保持口用力基本不安的阀门，
2,0.9热静力型疏水阀
Thermal static type steam valve蒸汽蔬水阀足从有蒸汽的察闭容群内自新排出凝结水同时保待不泄漏新鲜蒸汽的种片动控制装苦，用凝活水度变化驱动的蒸汽疏水阀是热静力型蒸汽流水阀：—2—
3阀门到货检查
3.1一般规定
3.1.1阀门应有合格证和质量证明文件，并应符合国家现行标准和设计文件的划定。质量让明文件应包括以下内容：1制造厂名称和出」‘H期：
2产品名称：规格型号及主要部件材质。3公称压力、公称直径、适用介质和温度，4产品标准和订货合同规定的产品说明5、各项检验结果段检验日期。
5产品出厂编号和计货合同规定的共他标识。质量检查部门的印记，
3.1.2阀休及填料、垫升等材质应符合国家现行有关产品标准定。
3.1.3阀门的手柄、手轮及执行机构应操作灵活。3.1.4应对铬钥合金钢、含镍低温钢、不锈钢、镍及镍合金、钛皮钛合金等阀门的阀体，阀盖及其连接螺栓的主要合企元素舍量进行光谱抽样检验，并出只分析报告。抽检要求应符合下列规定：
】炼油化工及天然气处理土程应每批（同北」、同材质。同规格）抽检10%，且不得少于1件，如果在灿检的10%中发现不合格，应加倍检查，仍不合格，则该批阀门不合格。2其他1程应逐个进行检验。
3经检验的阀门应做好记景和标志。3.2外观检查
3.2.1阀体上应有制造厂的铭牌，铭牌上应标明公称直径、公称压力、适用温度和适用介质等。阀体上其他相关标识应正确，齐全、洁晰、并应符合现行国家标准通用阀门标志》（G3/门1222（1的见定。
3.2.2阅门外表不得有裂纹、眼、重皮、斑疤：机械损伤锈蚀、缺件、铭牌及油漆脱落等现象、阀体内不待有积水、锈蚀、脏污或损伤等缺陷。
3，2.3主要零部件如阅杆、阀杆螺母、连接螺讨的螺纹应光游不得有毛刺、叫疮与裂纹等缺陷，外露的螺纹部分成予以保护，3.2.4阀门两端应有防扩措范，法兰密封而不得有径向沟槽及其他影响率封性能的损伤
3.2.5阀门的开闭位置应符合下列费求：施寒阀、球阀的关闭件均应处于全并房位置。2止叫阀的阅瓣应关闭并了以固定。3其他阀门应处丁全关闭位置。
斗隔膜阀应处于美闭位置，且不得损伤隔膜。3.2.6止回的阀瓣或阀芯应动作灵活、无偏心、移估或斜现象。
3.2.7机杆比安全阀应有防止重锤白由移动的装置和限制机杯越出的导架，弹黄止安全阀应有施止随便控动调整燥钉的铅封装置，静重式安伞阀应有防止重片老脱的装置。3.3传动装置的检查及试验
3.3.1采用齿轮和蜗轮传动的阀门，传动机构的消洗与检查应衍合下列规定：
1蜗杆马蜗轮的结合面应啮合良好，操作轻便，无卡涩或过度磨按现象，
2开式机构的齿轮啮合面、轴承等应清洗于净，井加注新油滑动脂，
3闭式机构的阀门应拍查1%H不少于1个，进行揭检查，其机构零件应齐全，内部清洁无污物，传动件无毛刺，各部4
间隙及啮合面成符合要求。如有问题：应对该批阀门的传动机构逐个捡查：开盖检查姆润滑油脂变质·应更换该批阀门的润滑清脂.
3.3.2链轮传动的阅门，链架与链轮的叶心而应一致：链条运改应顺畅不脱链，链条不得有开环、脱煤、锈蚀或链轮与链条节张不符等现象，
313.3气止或液层传动的阀门：应接活塞的工作压力逐个进行开闭查，
3.3.4电动阅门的变速箱应复查联轴器的同轴度，然后接通临时电源，衣全开或全闭的状态下，检查、调整阀的限位装暨反复试验不应心于次，电动系统成动作川靠，指示连确。3.3.5电磁阀门应接通电源，进行启闭试，反复试验不应少[3饮.
3.3.6其有机标联锁装置的阀门，应在安装的模拟架「进行试验及调整，两阀门应启闭动作协调，操作轻便，限位谁确：并成对极限位置做山标志，
4阀门试验
4.1一般规定
4.1.1阀门试验应包括壳体压力试验、密封试验和安全阔、减压阀、疏水阀等的调整试验：
4.1.2阀门安装前应逐个进行壳休压，力试验和密封试验。有上密封结构的阀门应进行「密封试验，低压密封试验应根据设计要求行
4.1.3出厂前应到制造广逐件见证阀门试验。有见证试验记录的阀门，可免除阀门试验。
4.1.4带袖管的阀门应在制造」近行阀门本体的见证试验。4.1.5装有旁通阀的阀门，旁通阀门应随十阀一起试验。4.1,6阀门试验宜在专设的试验场地和试验台下进行，安全阀校验应出具备相应资格的检验机构进行。4.1.7阅门壳体斥力试验、上密封试验和密划试验，试验介质宜选择空气、惰性气休、煤油、活净水或黏度不人」水的非滴蚀性液体等：低压密封试验介质川选择空气或惰性气体，设计无特殊要求时，试验介质的源度应为5%40七，当低于5℃时，应采取升湿措施：
4.1.8不锈钢阀门用洁净水做试验介质时，水的氯离了含量小得超过 25×11)-
4.1.9阀门试验前，应将阀体内的杂物清理下净，除去密封面上的油溃、污物；不得在密村面涂抹防蒲油脂。4.1.1试验用压力表应校验合格，并在有效期内，其精度不得低于1.6级，表的满刻度应为被测量最大原力的1.5倍-~2倍：压力表不得少于2块，
4.1.11试验介质为滋休时，试验前应先排净竭内的空气，试验6
合格后应及时排尽阀内积液，并应保护密封面。阀门试验时，应来取安全防护措施。
4.2壳体压力试验
4.2.1亢体压力试验介质是液体时，试验压力应为阀门在2℃时最大元许工作压疗的！.5倍；试验介质是气体时，试验什力应为阀门在21℃.时最大允许丁作压力的[.1俯。爽套阅门的爽套部分试验压力应为阅门在20℃时最大允许1.作压力的1.5倍袖管阀门的现场试验压方应为袖管的试验压小4.2.2如订货合尚有气体介质克体试验要求，试验度力减不人于4.2.1的舰楚，应先进行获体介质的壳体证验，波体介质试验合格后，再进行气体介质的壳体试验，并应乘取相应的安个保护措施。
4.2.3阅门充体试验在试验压力下持续时间不得少于5i4. 2. 4 公称压力小于 1. MP 且公称古径大T或等丁 mI的闸调，可不单独进行壳体讯验，壶件压力试验宜在系统试压时按管道系统的试验压力进行试验：4.2.5壳休试验时，应封闭进出口齐端口，阀门部分开启，向亢体内充人试验液体：排净阀门体惊内的空气，逐渐加乐到试验压力，检查阀门壳体务处的情况（包括阀体、阀盖法兰、填料箱等各连接处），以壳体表面、阀体与阀盖连接处无渗漏或无混现象为合格：用气体进行壳体试验时，用涂发泡剂方法检漏，无渗漏、无压降为合格。
4.3密封试验
4. 3.1阀门密封试验压为应为阀门在21℃时最大允许1.作压力的1.1倍：当阀门铭牌标示对最人工作压差或阀门配带的操作机构不适宜进行密封试验时，试验压力成为阀门铭牌标示的最人工作压差的1.1倍：低压密封试验压力应为0.6MP:。4. 3.2密封试验宜在壳体压小试验和上密封试验合格片进行上密封试验在在壳体压力试验时并进行。4. 3. 3 蝶阀密试验最知持续时间应符合表 4. 3. 3 一1 的规定止回阅和其他阅门密封试验最短持续时间应符合表4.3.3-2约规定，密封而无渗漏为合格。
表 4. 3. 5 - 1
门弥直径（：
蝶陶密封试验最短持续时间
保持试验环为最短续时问（
表 4.31.3 -2止回阅和其他门密封试验最短持续时间保持尔验压力最短侍续间（
向门公称直径DN
21.(F~.31
中密村试验
密封试验和低压断试验www.bzxz.net
小回阀
其他类型间
4.3.4公称压力小于1.MPa月公称直径大于或等下60mm的闸阀，可不单独进行密封试验，宜用色印等力法对闸板密时面过行检查：结合面色印逆续为合格：4.3.5密封试验时，除止回阀外，刘规定了介质流间的阀门应按舰定的流向施加试验压力。4.3.6止回阀进行出封试验时：应从介质所口端施加压力：在一端进行检查。
4.3.7主要类型阀门的密封试验方法和检查应符合表4.3.7的规.
彻门种类
旋尔阁
崴止科
俩谌隍
止日部
双新与
排激结格
单间密
封结构
表 4. 3.7密封试验方法和检查
间门尚路，闵门的闭作处一部分开汽谈会：许问门内腔充满试境介质，这渐加压到现定均试验压力。义闭阅的启阅件;极规定的讨间除持端的试验，释放为一端的压力，松夺该端的世渐情配，
重复上述步燥和动计，逆调门焕方向进行试验和检不封成门对解呼密划不礼的一带，关团羽门的启阅件，给限门内控充清试齐质，避涤加乐预规定的验出力，检查与一端的泄漏清视
封闻州门的一，关阅阀门的启闭，给阔门内粒充满减验介项。避渐加,长到现定的或验,力。在规定的时间内医传试验还小不受，格变另“的泄蒲情况
重复选光骤刊动作、将版门搬向污龄止回间在剂是关状态，封间止回阅山,1端，龄阅门内在决示验开质，注新加烂到然定的试和方，最正过下指的游情还关做门的启件，在能门的一带充满试验介质，逐新功压判定的试验压力，止规定的时可内保打试验压力不变，捡奇一闷体小腔的螺亲孔处科燥惜况
重复「述步瞬和动作。将阅门接方间试验另一竭的泄竭情况文闭阅门的启闲件一按调标记显示的流尚方间对闭该端，充满试验介质，择谢证服到规定的试验床力，在定的后创内保持试验乐行不变，没查另…滤的泄蒲治泻4.3.8具有上密封结均的阀门，应符合下列规定：1上密时试验的压力应为娴门在2U时最大允许下作压力的1.倍。
2上垒封试验时，应封闭阅门的进出各端口，向阀门壳体内充人液体试验介质，排许体腔内的空气，开启阅门到全开位置；逐渐如乐到试验压力，达到稳压时间娄求后，规察阐杆填料处的情况，无渗蒲为合，
4. 4安全调整试验
4.4.1、安企阀安装前应按国家现行行业标准安介阀安全技术监察现程》\1S7FI1设计观定进行整定压力调整和密封试验，当有特殊要求时。还应逆行具他性能试验，4.4.2安企阅调整试验应委托有安全阀校验资格的检验检测机构完成，并民其试验报告。
4.5其他阀门调整试验
4.5.1下阅调压试验及疏水阀的动作试鉴应在安装后的系统中进行。
4. 5. 2 减压阀的调整试验应满足下列要求;1，在试验过程中，不能做任何整。2当试验涤件变化或试验结果偏离允许值时，可重新进行调整：且不得更换岑件：
3在给定的调压范用内，出门力应能在最大值与最小俏之间连续调整，不得有卡阻和昇常振动。4. 5.3疏水阀试验应符合下列要求：1动作迟敏、工作正带：
2阀座无漏汽现象。
3疏水完毕后，阀门应处丁完全关闭状态，4热静力型疏水阀，应在额定的1作温度范围内动作。-
5·阀门存放保管
5.0.1不锈钢及其他不允许质污染的阀不得与碳钢接触。5..2阀门仑库应保诗清洁1燥。阀门川整齐放置于库房货架或他面，阅门两端应有防护片施，不得将法兰血直接接触地而，5. 0.3阀门宜放臂在「燥通风的室内库房诺存，室外存放的阀门、应有防护设施、
5.0.4阀门搬运应采取措施，防止阅门损伤、坏或标识脱落。严禁将锁具占接绑在手轮上搬运，并不得倒置。5.0.5外露阀杆应涂油脂保护，钢制法兰密封而部位应涂防锈剂保护，
5..存放时间较长的阀门应定期检查保养，如标识不清或口经脱落，应重新做好相应标识。5.0.7退库的阀门应年新登记。并根据领用时问及现场情说确定是否重新进行复验
6阀门安装
6.1 一般规定
6.1.1、阀门安装应且签以下条件：1阀门合格证，质量证明文件，试验记录，品说明等技术资料齐全、完整。
2润门型号、密封面形式、螺榉格和数量符合设计要求3典料充实、填放正确，压盖操栓有足够的调节余量：1阀门试验合格：
5与阀门连接的设备和管道内部已清輝下净。6法兰密时面清洁、无损竹。
。1.2阀门安装不得强力对接或使阅门承受外力负荷。6.1.3有流向要求的阀门安装方向府符个设计或产品说明书的要求。
6.1.4阀门安装搬运应保护手轮，防止碰撞或冲击。吊装阀门不得捆绑手轮或于摘，
6.1.5人型阀门安装时，应预先安装好支撑，不得将阀门的重量附加在设备成管道上：
6.1.6闵门安装时于轮不宜朝下。6.2安装
螺纹连接的阀门安装应符合下列规定：6. 2. 1
阀门处丁关闭状态。
螺纹牙型应完整无。
6.2.2焊接连接的阀门安装应衍合下列规定：1阀门焊接H应处于开启扰态：承插式阅门应车承拥端头留有1.5mm的间隙
12 —
2阅门与管道连接的焊缝宜采用逾孤焊或能保证根部焊接质量的其他焊接方法战工艺。
3在需要整体热处理的管段上焊接阅门，应在管段整体热处理后进行炜接，焊接后其焊缝应进行局部热处埋，6.2.3法兰连接的阀门安装应符下列规定：1阀门应处于关阅状态
2安装时应对法兰密封询及密封垫片逆行外观检查，不得有影响密时性能的缺陷存在：
3与阀门接的法应保持平行，其偏差不应人于法兰外径的 1. 5/1(m)，R不大于 2mm不得用强紧螺栓方法消亞斜，
4与阀门连接的法兰应与阀门保持同轴，螺栓成能白作穿人。
可法兰连接应使用同·规格螺栓：螺栓安装方向应一致：螺栓应对称均幻紧固，紧固后虚与法兰紧贴，不得在缝，当需要加禁圈时，每个爆格每侧不应过一个，旦紧固后的螺栓与螺母宜齐平。
6垫片尺小、材质应符合设计要求，7口制非金属垫片，底用专制的切制工其切制8捷片的游置成与法同心，月可变压紧固6.2.4安装铸铁、硅铁及糖瓷衬单等阀门，应避免强力连成受力不均引起阀体损坏：
6.2.5安全阈的安装应符介下列规定：1直安装、
2，安安全阀的管道或容器应给予是够支撑：架证娠动不会传递到安全阀：
3安装前捡查沿封、铭牌等是否完好4机杆式安企阀应有防止玉捶自行移动的装置和限制杠杆越轨的导架。
6. 3阀门安装后检查与保护
6，31阀门安装所，应采取保护措施。6.3.2闽门安装后投用前，应检查阀门填料，并应按照厂家要求保养，老化或损坏的填料应进行更换。6.3.3阅门安装后，应检查下轮、阅体，阀孟、阀杠纯封等部位的螺栓紧固情况，如发现松动应及时拧紧：6.3.4阀门安装后，应对操作机构和传动装置进行调整与试验，使之动作可幕、开关灵活、指示准确。6.3.5管道系统吹扫租清洗时，不允许冲洗的阀门应拆除或隔离，无需拆除的阀门应处于全并状态，3.管道系统吹担和清洗完后，应将有可能留存脏污、杂物的阔门拆除，进行清理。
6.3.7管道系统吹扫和清洗十净后，应将拆除的阀门复位。复位时应对宪封面进行检查，接触面应连续。11
7交工验收
7.0.1阀门安装完毕，应随管道系统-起进行复香验收，并应符合下列规：
1阀门的规格、型号应衍合设计义件规定2阀门的安装质量，安装方向应衍合规范要求和设计文件规定
藜径应紧固周，螺纹应完好无赖：阀门的铅封、气动附件等应齐全完好。闵门手轮、铭牌应齐全。
安全阀的安装应符合安全规定，7. 0. 2
工程交工验收时应提交下划技术资料阀门合格证和质量证明文件。
阀门试验记录，
3安全阀的调试报告
4合金阀门光谱分析报告。
