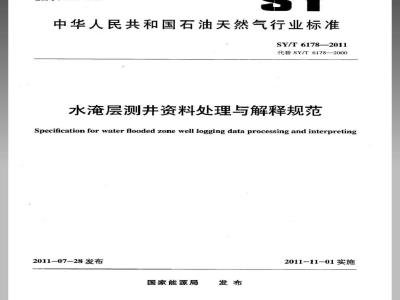

标准图片预览
标准内容
ICS73.020
备案号：33530—2011
中华人民共和国石油天然气行业标准SY/T6178—2011
代替SY/T6178—2000
水淹层测井资料处理与解释规范Specification for water flooded zone well logging data processing and interpreting2011-07-28发布
国家能源局
2011-11-01实施
2规范性引用文件
3水淹层测井系列
3.1电阻率测井
3.2孔隙度测井
3.3岩性测井
3.4特殊测井
4水层测井资料处理与解释流程及方法4.1
资料收集
测并资料的质量验收
测井资料预处理
储层划分
4.5水淹层测井资料处理与解释
5水淹层测井资料处理与解释成果图及解释成果数据表附录A（资料性附录）储层参数计算附录B（资料性附录）水层测井资料处理与解释成果图格式附录C（资料性附录）水淹层测井资料处理与解释成果数据表格式建筑—标准春询下载间
wwwa321-et
SY/T6178—2011
SY/T6178—2011
本标准按照GB/T1.1—2009给出的规则起草。本标准代替SY/T6178—2000《水层测井资料处理解释规范》，本标准与SY/T6178-—2000相比，主要变化如下：
修改了范围内容（见第1章，2000年版的第1章）：修改了水淹层测井系列（见第3章，2000年版的第3章）；修改了准备工作（见4.1，2000年版的4.1）；修改了测井资料预处理（见4.3，2000年版的4.3）：删除了高分辨率处理（见2000年版的4.3.3)。修改了分层取值（见4.4，2000年版的4.4）：修改了划分砂岩厚度、产层厚度及选择解释层（见4.4，2000年版的4.5）；修改了水淹层的定性解释（见4.5，2000年版的4.6）：修改了水层测井资料处理解释（见4.5，2000年版的4.6,4.7）：修改了水层测井资料处理与解释成果图及数据表（见第5章，2000年版的4.7.5和4.7.6）：增加了储层参数计算（见附录A）：-增加了水层测井资料处理与解释成果图格式（见附录B）：修改了水层测井资料处理与解释成果数据表格式（见附录C，2000年版的附录A）。本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。本标准起草单位：大庆钻探工程公司测井公司、中国石油集团测井有限公司、中国石油集团长城钻探工程公司测井公司。
本标准主要起草人：陆海英、朱小康、陶宏根、王宏建、荆万学、张玲、汪兆宜、李六有、孙伟丽、黄胜、杨立华。
本标准代替了SY/T6178—2000。SY/T6178—2000的历次版本发布情况为：SY/T6178—1996。
1范围
水淹层测井资料处理与解释规范SY/T6178—2011
本标准规定了水淹层测井的测井系列和资料处理与解释流程，方法、成果图、成果数据表。本标准适用于砂泥岩剖面水淹层的测井资料处理与解释。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。SY/T5132测井原始资料质量要求3水淹层测井系列
3.1电阻率测井
电阻率测井应有深、中、浅三种不同探测深度的电阻率测井方法配套形成系列，以确定地层径向电阻率变化。主要的测井项目见表1。表1水淹层测井项目
测并系列
电阻率测井
孔隙度测井
岩性测井
3.2孔隙度测井
测井项目
深探测方法有：深双侧向、深三侧向、高分辨率深三侧向、深感应、方位电阻率等；中探测方法有：浅双侧向、浅三例向、高分辨率浅三侧向、中感应等，浅探测方法有：微球聚焦，球形聚焦、微侧向、八侧向、邻近侧向等补偿中子、超热中子、脉冲中子，补偿密度、岩性密度：
补偿声波、高分瓣率声波、长源距声波、交叉偶极声波自然伽马、自然伽马能谱，
自然电位、微电极：
补偿密度、高分辨率声波、补偿波；井径
应至少有一种孔隙度测井方法，确定地层孔隙度。主要的测并项目见表11
建筑321—标雅套南下载网
Je321.net
SY/T61782011
3.3岩性测井
应能区分岩性，划分渗透层，定量确定储层泥质含量等参数。主要的测井项目见表1。3.4特殊测井
根据具体地质情况将阵列感应、双频介电、人工电位、激发极化电位、中子寿命、碳氧比能谱过套管电阻率，电缆地层测试、核磁共振等特殊测井方法列人水淹层测井系列。4水淹层测并资料处理与解释流程及方法4.1资料收集
测并解释前应收集如下资料：
区域地质资料。
区域开发状况资料。
邻井综合含水情况。
相邻注水井的注人情况（包括注人井段、层位、注人水矿化度及累计注人）。邻井的测井资料，试油、试采及压裂改造情况。地层水电阻率资料等。
4.2测并资料的质量验收
按SY/T5132的要求进行原始测井资料质量验收4.3测并资料预处理
4.3.1深度校正
采用自动校深方法和屏幕人机交互方式进行测井曲线深度校正，各曲线深度误差不大于0.2m。4.3.2测井资料的环境影响校正
对测井曲线的各种主要影响因素（并眼、情况。
4.4储层划分
层厚、侵人等）进行校正，以最大程度地反应地层真实储层划分要求各曲线分层界面统一，根据不同的测并系列，常规测井项目应划分厚度不小于0.5m的储层，高分辨率测井项目应划分厚度不小于0.2m的储层。4.5水淹层测井资料处理与解释
4.5.1、水潼层测井资料处理与解释所需的基础参数水淹层测井资料处理与解释所需的基础参数一般包括泥岩电阻率、钻井液密度、钻井液电阻率、岩石骨架参数、流体参数等。各油田可根据各自解释方法的需要选取。2
4.5.2水淹层测井资料的定性解释4.5.2.1测井曲线识别水淹特征
油层水淹后测井曲线变化特征包括如下特征中的一项或几项：SY/T6178—2011
一深探测电阻率曲线绝对值下降，且深、中、浅三条不同探测器电阻率曲线的差异减小。-声波曲线值增大。
一自然电位曲线基线发生偏移或幅度差减小。一储层内自然伽马曲线的异常变化。4.5.2.2对比法识别水淹层
一邻层对比：在同一口并同一沉积旋回内两个相近地层的对比一单层对比：在相邻井同一层位进行岩性、物性、电性对比。4.5.3水淹层测井资料的定量解释水灌层测井资料处理与解释计算的储层参数主要包括，总孔隙度、有效孔隙度、有效渗透率、目前含水饱和度、束缚水饱和度、泥质含量、产水率等。储层参数计算的具体方法参见附录A。4.5.4水层测井资料的综合解释
在单井水淹层测井资料处理与解释的基础之上，结合沉积相分析，邻井砂体连通情况及砂体预测结果，邻近注采井的分层注水或产液资料以及动、静态资料（地质、注水开发、油藏工程等）进行综合评价。
4.5.5水层测井资料处理与解释结论水淹层测井资料处理与解释的结论一般分为四个级别：未水淹、低水淹！中水淹、高水淹。各水淹级别对应的产水率范围见表2。表2水淹级别划分标准
水级别
产水率范围，%
未水淹
低水灌
10~≤40
5水层测井资料处理与解释成果图及解释成果数据表5.1水淹层测井资料处理与解释成果图参见附录B。5.2水淹层测井资料处理与解释成果数据表参见附录C。中水淹
40~>80
建筑21标准春询下载wW，2e
高水淹
SY/T6178-2011
A.1含水饱和度
附录A
(资料性附录）
储层参数计算
含水饱和度计算见公式（A.1）和公式（A.2）：Sw
式中：
含水饱和度，以百分数表示；
C=0.5×(2-V)
V——泥质含量，以百分数表示，一泥质电阻率，单位为欧【姆】米（Q·m）：Rh
地层电阻率，单位为欧【姆】米（Q·m）：-100%含水岩石的电阻率，单位为欧【姆1米（Q·m）；地层水电阻率，单位为欧【姆】米（Q·m）；有效孔隙度，以百分数表示；
地区经验系数。
A.2有效渗透率
有效渗透率计算见公式（A.3）和公式（A.4）：K
式中：
油、水的有效渗透率，10-um，
（A.3）
S束缚水饱和度（一般由地区资料统计方法获得），以百分数表示S
一残余油气饱和度（一般由取心分析获得），以百分数表示。A.3产水率
产水率计算见公式（A.5）
式中：
F产水率，以百分数表示：
H，Hw—油、水的地下黏度，单位为毫帕秒（mPa·s)。建筑321标雅套南下载网
SY/T6178—2011
SYTT61782011
附录B
资料性附录）
水淹层测井资料处理与解释成果图格式水淹层测井资料处理与解释成果图格式参见图B.1。×并测井资料处理与解释成果图x×油田
测量日期
测时井深
测量井段
解释日期
油气层
钻头程序
仪器型号
操作员
羞油层
电阻率
可能气层
油水层
有效厚度
渗透率
水淹层
中水漳Www.bzxZ.net
X×井水淹层测井资料处理与解释成果图技术说明
低水淹
高水淹
解释厚度
泥质含量
日前含水他和度
原始含水饱和度
孔隙度
地层系数
有效渗透率
解稀结果
有效厚度
砂岩厚度
表外厚度
小层号
000000000
建筑21标准春询下载wW，1e
SY/T61782011
SY/T6178—2011
附录C
（资料性附录）
水层测井资料处理与解释成果数据表格式C.1水淹层测井资料处理与解释成果数据表水淹层测井资料处理与解释成果数据表见表C.1。表C.1××井水淹层测井资料处理与解释成果数据表空
解释层
顶底深度
C.2水淹层测井资料处理与解释成果数据表的填写要求渗
10°um?
C.2.1解释层号以阿拉伯数字1，2，3，，依次排序号，一口井有多次测井时，解释层号应续上不应出现空号或重号。
C.2.2解释层的顶底深度和解释层厚度，单位为米，取值保留到一位小数。C.2.3、总孔隙度、有效孔隙度、泥质含量、束缚水饱和度、目前含水饱和度、产水率，用百分数表示，取值保留一位小数。
C.2.4地层有效渗透率、空气渗透率（10-um2），取值通常保留三位小数，对特低渗透层要依据各油田的具体情况而定。
C.2.5地层系数取值通常保留三位小数。8
建筑321—标准查下载树
中华人民共和国
石油天然气行业标准
水淹层测井资料处理与解释规范SY/T6178—2011
石油工业出版社出版
（北京安定门外安华里二区一号楼）石油工业出版社印刷厂排版印刷新华书店北京发行所发行
880×1230毫米16开本1印张23千字印115002011年11月北京第1版 2011年11月北京第1次印刷书号：1550216690定价：12.00元版权专有不得翻印
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
