SY/T 6446-2013 油气井射孔弹质量检验靶
SY/T6446-2013
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容
ICS73.020
备索号：43221—2014

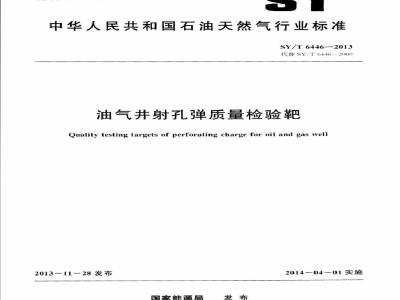

中华人民共和国石油天然气行业标准SY/T6446-—2013
代替SY/T6+46--2000
油气井射孔弹质量检验靶
Quality testing targets of perforating charge for oil and gas well2013-1128发布
国家能源局
2014-04-01实施
规范性引用文件
术语和定义
规格、等级、代号和标记
材料和混凝土配合比
技术要求
试验方法
检验规则
标识、产品质量合格证和使用说明书包装、贮存和运输·
附录A（规范性附录）
外观和尺寸检验方法
SY/T6446—2013
SY/T6446-2013
本标准按照GB/T1.1一20）《标准化工作导则第1部分：标准的结构和编写》给出的规则起草
本标准代替SY/T6446200H0《油气并射孔弹检验用质量控制靶制作规范》，与SYT6+46-200相比、主要技术变化如下：
+一标准名称由《油气井射孔弹检验用质量控制靶制作规范》修改为油气井射孔弹质量检验靶》：
增加了术语和定义（见第3章）：一修改了靶的规格（见4.1，200年版的4.1)：---删除了靶的制作（见2000年版的4.2）：+增加了靶的等级、代号和标记（见4.2和4.3)：修改了靶的材料要求（见5.1，24）年版的第3章）；增加了靶的混凝土配合比（见5.2）；增加了靶的技术要求（见第6章）：增加了靶的尺寸和外观检验（见7.1）：-增加了靶的密度试验（见7.2）：修改了靶的强度试验（见7.3，20001年版的第5章）：一增加了靶的纵波速度测试（见7.4）：-修改了靶的完整性试验（见7.5，2010)年版的第6章）；增加了靶的试验方法（见第7章）；一增加了靶的检验规则（见第8章）：一增加了靶的标识、产品质量合格证和使用说明书（见第章）：一增加了靶的包装、赠存和运输（见第10章）：增加了靶的外观和尺寸检验方法（见附录A）本标准由石油工业标准化技术委员会石油测井专业标准化委员会（CPSC/TC11）提出并归口。本标准由大庆石油管理局射孔弹广负责起草。本标准参加起草单位：石油工业油气田射孔器材质量监督检验中心、大庆油田有限责任公司试油试采分公司。
本标准主要起草人：徐志国、刘向京、顾军、郑长建、彭莉莉、马艳杰、石前、汤占军、姜延东。
1范围
油气并射孔弹质量检验靶
SY/T6446—2013
本标准规定了油气井射孔弹质量检验靶的规格、等级、标记、材料、技术要求、试验方法、检验规则、标识、包装、购存和运输，本标准适用于以水泥和石英砂为主要原料制备的用于油气井射孔弹质量检验的混凝士靶。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB10238油井水泥
GB/T21120)水泥混凝土和砂浆用合成纤维JGJ63混凝土用水标准
JG/T223聚羟酸系高性能减水剂
S1.264水利水电T程岩石试验规程3术语和定义
下列术语和定义适用于本文件。3.1
qualitytestingtargets of perforating charge foroil andgaswell油气井射孔弹质量检验靶
用于油气井射孔弹质量检验的混凝土靶（以下简称靶），由水泥、石英砂，以及根锯需要加人的掺合料、外加剂等，经加水搅拌、成型、养护制成。靶的各部位名称如图1所示。3
1-条面：2-端面：3-宽度（B)：+-长度（L)）#5—高度（H）图1油气井射孔弹质量检验靶
4规格、等级、代号和标记
4.1规格
靶的规格尺寸般为：1（mm）×110mm×11mm，L根据受检射孔弹产品性能确定1
SY/T6446-2013
4.2等级
+.2.1靶的密度分为A级和B级两个等级。4.2.2靶的抗压强度分为MU70，MU60）和MU50)三个等级。4.3代号和标记
4.3.1靶的代号为Q。
4.3.2产品标记按图2顺序进行。5
1-代号：2一规格尺寸；3—强度等级；4一密度等级；5—纵波速度：6一生产日期图2质量检验靶标记示意图
示例：Q500MU60B41u)-111005表示规格为500mm×110mm×110mm、强度等级为MU6)、密度等级为B级、纵波速度为4100m/s。生产日期为2011年10月5日的靶。5材料和混凝土配合比
5.1材料
5.1.1水泥
应符合GB10238规定的A级油井水泥。5.1.2
石英砂
二氧化硅含量大于96%。
烧失量不应大于0.40%。
含泥量（包括可溶盐类）不应大于0.20%。三级级配石英砂，粒径范围为0.224mm~1.250mm。其中，0.224mm~0.450mm占总质5.1.2.4
量的30%，>0.450mm~0.900mm占总质量的30%，>0.900mm~1.250mm占总质量的40%。5.1.3水
应符合JGJ63的规定。
5.1.+纤维掺合料
应符合GB/T21120的规定。
5.1.5外加剂
外加剂为聚羟酸系高性能减水剂，性能应符合JG/T223的规定。5.2混凝土配合比
5.2.1水泥、石英砂质量配合比宜采用1：2.5，各组分质量偏差为±1%。2
用水量：应使混凝土的流动度在18tmm土20mm之间。5.2.20
5.2.3纤维掺合料和外加剂应依据产品的要求进行调整。6技术要求
6.1尺寸偏差
尺寸偏差应符合表1规定。
表1尺寸允许偏差
宽度（高度）
6.2外观
外观应符合表2的规定。
平整度
垂直度
外表面防潮涂层
防潮涂层由蜡或高分子树脂涂覆，涂覆层厚度不应小于n.2mm。6.3
密度等级
密度等级应符合表3的规定。
表3密度等级
密度等级
强度等级
强度等级应符合表4的规定，
技术要求
技术要求
≤2mm
不允许
无裸露
实测值
SY/T6446—2013
单位为毫米
单位为于克舞立方米
1950~2100
SY/T6446—2013
强度等缓
强度等级
抗压强度
>65~75
>55~65
强度等级随时问变化，每半年提升一级且只允许提升一级：最高等级长期不变。强度值精确至0.1MPa:
6.5纵波速度波动幅度
整批靶纵波速度波动幅度应小于200m/s完整性
射孔弹穿孔后，剩余靶体不应小于靶体总长度的70%。试验方法
尺寸和外观
尺寸和外观按附录A的规定检测。7.2密度
密度试验按SL26+的规定执行
7.3强度
单位为兆帕
7.3.1试件：从抽样靶上制取，每块靶制取二个试件。试件以圆柱形为基本形状，大小应符合S126+中的规定采样点沿平整条面均布，试件轴心应与靶棱柱体中心重合，距两端面均不小于80mm，如图3所示，
抽样靶试件采样示意图
强度试验按SL.264中的规定执行。7.4
纵波速度
纵波速度测试按照图+进行。
1换能器1：2-靶：3-换能器2
纵波速度测试示意图
7.5完整性
试验应在模拟枪壁厚、套管壁厚、炸高和间隙的条件下进行。7.5.1
SY/T6446-2013
7.5.2试验时，炸高和间隙应按实际射孔器的设计要求确定，容器与靶的间隙中应注满水，7.5.3完整性试验参照图5进行，1-导媒索：2-枪与套管间隙：3模拟套管，4-容器：5射孔弹：6-炸高：7-模拟枪身：8-水：9肥
图5完整性试验示意图
检验规则
检验项目
按第6章规定项目检验。
组批规则
应以同批原材料、同一工艺条件、相同规格、等级和生产日期的产品组批，每批为50块至100块。
8.3抽样
尺寸，外观和纵波速度检验的试样采用随机抽样法，在检验批的产品中抽取50块进行检验。8.3.2其他检验项目的样品用随机抽样法从外观检验合格的样品中按表5规定的数量抽取。表5抽样表
检验项目
完整性
8.+判定规则
抽样数量
尺寸和外观，根据表1和表2规定的质量指标。检查出不合格品数d，按下列规则判定：若d,≤3时，合格。
若d≥5时，不合格。
若d，=+时，则可按8.3.1规定进行二次抽样检验，检查出不合格品数小，并按下列规则e
判定：
SY/T6+46—2013
（di+d）≤8时、合格：
2）（d,+d》≥9时，不合格
密度、强度、射孔完整性和纵波速度的检验结果：分别符合表3、表4及6.5和6.6的技术要求指标时，则判定该批产品相应等级合格：其中一项不合格，则判定该批产品相应等级不合格。标识、产品质量合格证和使用说明书9
9.1标识www.bzxz.net
产品出厂均应在一个条面上有明显的标记。包装上应有明显的标识。产品质量合格证
靶出厂时，应提供产品质量合格证书、内容包括：a）厂名和商标。
批编号和数量（块）。
产品检验结果。
产品质量合格证书编号。
检验日期。
检验部门和检验人员签章。
使用说明书
为方便使用，供方应提供靶的使用说明书。10
包装、贴存和运输
按用户要求，应进行防护包装。应按规格、等级分批分别存放，不应混堆。产品龄期不足45d，不应出厂。
靶存放、运输时、应采取防水、防冻措施5装卸时，应轻拿轻放，不应碰撞、扔摔，倾卸。10.5
A.1尺寸
附录A
（规范性附录）
外观和尺寸检验方法
钢板尺、卡尺、塞尺、直角尺或丁字尺A.1.2
测量方法
A.1.2.1长度
SY/T6446-2013
分别在靶端面中部，对角线处测量长度，取三个测量值的算术平均值为该试件的长度值，精确至1mm。
宽度【高度】
分别在靶条面中部及距端面10mm处测量宽度和高度，取三个测量值的算术平均值为该试件的宽度（高度）值，精确至1mm。
A.2外观
平整度
用1000mm长的钢板尺分别侧立在靶条面和端面的中部，另用塞尺测量靶表面与侧立钢板尺之间的最大间隙，取最大值，精确至imm。A.2.2
垂直度
用直角尺或丁字尺的一边紧靠靶的条面，另用钢板尺或卡尺测量直角尺或丁字尺的另一边与其端面之间的最大间隙，记录其最大值，精确至1mm。A.2.3
在自然光照或不低于40W日光灯下，目测靶的条面
防潮涂层
在自然光照或不低于40W日光灯下，自测靶的条面和端面的涂层。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
