ICS 91.040
备案号:J1779-2014

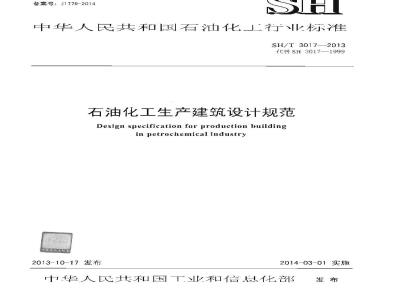

中华人民共和国石油化工行业标准SH/T3017—2013
代替SH3017—1999
石油化工生产建筑设计规范
Design specification for production buildingin petrochemical industry
中国化业联票
2013-10-17 发布
2014-03-01实施
中华人民共和国干业和信总化部发布
范围-
2规范性引用文仆
3术语
4—般规定
5主要生产建筑物和辅助生产建筑物5. 1
控制室及现场机柜问
压缩机厂房
变配电室·
泵房·
聚合物造粒厂房
聚合物后处理(包装)厂房·
合成红维厂房·
梳磺仓库
消防站:
中心化验室及达保监测站·
建筑构造
楼地面
门窗·
室内装修
栏杆扶手。
严寒地区建筑构造
附录A(资料性附录)主要生产建筑及辅助生产注筑特征表本规范用词说明
附:条文说明·
SH/T 3017—2013
创价馆
Foreword
Normative references
Icrims
Gencral-
5Majorandauxiliaryproductionbuilding5.10
Control room and field cahinet room-5.2
Compressor rooum-
5.3Substation
5.4Pump10om
5. 5 Polymer granulatiou building5. 6Polymer handling(packing) building'5.7Synthcticfibrcbuilding
5. 8 Sulfur warehouse
5. 9 Fire-fighting station...Contents
5. io Cential lab and enviroumental monitoring stalion.6 Strucure or building'
6.4 Door and window..
6.5 Indoor decoration\*
6. 6 Rail and handrail....
6.? Building structure af extreme cold area........Arnex A ( Infomative) Characteristics of major and auxiliary production buildingExplanation of wording in this specificalion*Add: Explanation of aricles-SH/T 3017—2013
Ero4-roeTHe
vobniwLruos
roitsogsb1oabnl
eibasss
tntxsuouaibtiua
ophsteruvarmotDAxaraa
aobgeeidntgaibowTooinoiox
aeneonnaelgbbA
SH/T 3017—2013
振据国家发展和改单委员公办公:《2007年行业标准修订,制定计划》(发改办T业[2007】1415号)的要求,规范编划组经广泛调查研究,认点总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,修订本规范,本规范共分6章和1个附录。
本规范的土要技术内容是:右油化工生产建筑的般规定、主要牛产建筑物利辅助牛产建筑物的设计、建筑构造等。
本规范是在SII3017—1999《石汕化工生产建筑设计规范》的基础上修订而成,修订的主要技术内容足:
对 DCS 控制密和常规仪表控制室修订为一节编写;增设“般规定、聚合物造粒厂房、聚合物后处理(包装)厂房、硫磺仓库、消防站:取消聚丙烯造粒厂房:
一修订了材料燃烧性能级别的表示方法,来川了GB8624一2006对建筑材料及制品燃烧性能的分级;
更突出石油化工生产建筑特点,同时增加严寒地区建贫构造:本规范由中国石汕化工集团公司负责管理,中中国石油化工集升公可建筑设计技术中心站负贡常皆理,由中右化宁波工程限公司负责解释。执行过程中如有意见和建议,请寄送口常管理单位和主缩单位,
本规范口常管理单位:中国石油化工集团公司建筑设计技术中心站通迅地址:河南省洛阳市中州西路27号畅政编码:471003
电话:0379-64887187
传真:0379-61887187
本规范主编单位:中石化宁波1程有限公司通辽地址:宁波市国家冶新区院1路660号邮政编码:315103
本规范参编单位:中国石化工程建设有限公可中石化上海工程有限公司
人庆石化工程行限公司
本规范工要起草人员:朱杨湖刘劲涛马宏伟徐建崇宋鸿涛
温辉伦
王振坤张立文
本懋范主耍市含人员:路以宁朱晓明王‘瀚颐继红胡永兵
本规范1990年首次发布,1999年第1次修,木次为第2次修订。鑫
O-TOET
大装更士
小会科处事业院国
安通装
博个增掌
最含内来生的菌本
风密通事出面
我街实
公国业国润中国医财心
个财宝步品品舒
中市国欧店
18178838-0324
YBITEBEa-UTED
雅国山
1范围
石油化工生产建筑设计规范
本规范规定了右油化工生产建筑设计的要求。SH/T3017—2013
本规范适用于新建,扩建和改建的石油化工生产建筑物和辅助生产建筑物的设计。2规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件,仅注口期的版本适用于本规范,凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本规范GB50009建筑结构荷载规范
GB50016
GB50019
GB 50037
GB 50046
GB50058
GB50160
GB50222
GB 50345
GB50565
GB 8624
建筑设计防火规范
采暖通风与空气调节设计规范
建筑地面设计规范
工业建筑防腐蚀设计规范
爆炸和火灾危险环境电力装置设计规范石油化工企业设计防火规范
建筑内部装修设计防火规范
屋面工程技术规范
纺织工程设计防火规范
建筑材料及制品燃烧性能分级
GB/T50033建筑采光设计标准
GB50779石油化工控制室抗爆设计规范GB4053固定式钢梯及平台安全要求JGJ113建筑玻璃应用技术规程
SH/T3014石油工业企业储运系统泵房设计规范SH/T3146石油化工噪声控制设计规范SH3137石汕化工钢结构防火保护技术规范SJ/T10796防静电活动地板通用规范3术语
下列术语适用于本规范。
主要生产建筑物praductionbuilding直接为满足牛产工艺需要而建造的各类建筑物。如:下缅机厂房、各类裂房、聚合物造粒厂房、聚合物后处聘(包装)厂房、变配电站(室)、独立挖制类建筑等,3.2
辅助生产建筑物assistantproductionbuildingH接服务于牛产工艺需要或为,满足生产管理,消防及生产人员工作时段内生活需要而建造的各类建筑物:女:化验室、坏保监测站、消防站等4一般规定
4.1建筑物火灾危险性分类,耐火等级,应按GB500L6《建筑设计防火规范》和GB50160《石汕1
SH/T3017-2013
化工企业设计防火规范》的有关规定执行,火灾危险性分类、耐火等级举例,见本规范附录A。4.2建筑物的总平面布置及防火间距、防火分区、安全疏散,应执行GB50160《石油化工企业设计防火规范》的有关规定,尚应符合GB50016《建筑设计防火规范》的规定,4.3建筑物防烟与排烟,应摄GB50016《建筑设计防火规范及相关标准的有关规定执行4.4钢结构生产厂房设计
4.4.1结构形式宜采用门式刚架或钢排架,屋面板及围护墙体宜采用双面压型钢板保温体系。4.4.2建筑物耐火保护应格合GB50016《建筑设计防火规范》的有关规定,构预物耐火保护可接GB50160石油化工企业设计防火规范》、SH3137《石油化工钢结构防火保护技术规范》的有关规定执行。
4.5建筑防爆
4.5.1有爆炸危险的中、乙类厂房(仓库)宣独立设置,牛产厂房宜采用做升或半散开的建筑形式,封闭式厂房围护结构宜采用轻型建筑体系。4.5.2有爆炸危险的甲、乙类厂房(仓库),其防爆措施应符合GB50016《建统设计防火规范》的有爆要求的建筑物举例,见本规范附录A,有关规定
封闭厂房泄压设计应符合下列要求:4.5.3
不发火
设置时
房设置泄压设施时,泄压设计应行合GB50016《建筑设计防火规范》的有美定谁压设施宜优先采用轻质屋面板,其次是轻质墙体和易于泄压的门窗,泄压屋面立聚取防冰雪积聚措施:
采用轻质墙体和易于泄压的门窗作为泄压设施时,其布置应开疏散通道、主要交通道路,并宜靠近有爆炸危险的部位:密集场所和
爆炸危险的厂房(仓库)的门窗,其玻璃均应采用安全玻璃。门、窗作为滑压构造时应采用厚度不大于7mm的夹层玻璃或厚度不大于4mm的钢化玻璃:玻璃尺寸起特合JGJ113建筑玻璃应用技术规程》的相关要求;甲类厂房泄压比值C不宜小于0.16:乙类厂房泄压比值C不宜小于0.11。空气重的可燃气体、可燃蒸汽的甲类厂房以及有粉尘纤维爆炸危险的乙楼bzxZ.net
!应采用
地面。采用绝缘材料作整体面层时,应采取防静电指施。厂房内不宜设置电购,
沟内应充砂,穿基础墙洞采用防火材料填寒密封,沟盖板应固定密闭,地沟应密封全本厂房外出口1m处。
气体备秘
氯乙烯
丁二烯
燃气体的密度与爆炸极限举例见表4.5.4。表4.5.4可燃气体的密度与爆炸极限(举例分子式
丁烯、异丁烯
一氧化碳
天然气
0.551--0.573
0.59~0.62
0.52~~1.50
爆炸模限范围,
3.6~-26.4
2. 16--11. 47
15. 7~27. 4
SH/T 3017—2013
4.6建筑物的屋面防水应执行GB50345《屋面工程技术规范》的有关规定,屋面防水等级举例见本规范6. 1.2条的现定。
4.7厂房内应有良好的自然通风,并充分利用天然采光。建筑物的采光设计标准应执行GB/T50033《建筑采光设计标准》中的有关规定。4.8建筑物的防腐蚀设计应执行GB-50046《T业建筑防离蚀设计规范》的有关规定,有防腐要求的建筑物举例,见本规范附录A。
4.9建筑物噪市控制应执行国家及SH/T3146《石油化工噪声控制设计规范》的有关规定,有隔声、吸声要求的建筑物车例,
见本规范附录A。
5主要生产建筑物和辅助生产建筑物5.1控制室及现场机柜间
平面布置,应符合下列要求:
制客的总
有易燃易爆、有腐蚀、有毒、有粉尘牛产装置的应布置在常年最
控制室宜单独设置,应远离振源、噪尚源和有电磁十扰等场所。额率风向的下风侧;
与变晶电室、化验
等组成综合建筑物时,中央控制室宜设在一层,且不宜与高压配电室、孝不能避免时,其隔墙宜采取屏蔽墙构造措施。掉制室的建筑设计,应符合下列要求:变压器问相邻近,
辅助生产用
一控制室的功能设置应根据牛产需要确定。通常山生产操作用房、辅助设备用房等组成。生产操作用房包括操作室、机柜问、工程师站、数据备份问等辅助设备用房
间、交接班室、
括UPS电源室,牢调机房、通讯设备间等:辅助生产用房包括备品备件更衣室等。各房间位置的设置应符合下列要求:操作室与机柜间、工程师踏应相邻布置,并设置门相通,室与室之间盲用墙隔开:操作室、机框间、工程师站与辅助用房吡邻时,应用墙隔开,不宜有门相通,操作室,机柜间不宜专空调机室等有噪音的房间相邻,应采取减振和阻隔
者耻邻时,
噪声措施:
UPS电源气宜与机柜间相邻布置
建筑面积大于300m的控制室及建筑而积大丁500m的无人值守的现场机恒间,其安全出口不应少于 2 个,
,严寒,寒冷地区、风沙大的地区、设中央空气调节系缆及有抗爆要求的控制室的外门,应设置门斗或前室,工程师站不应设置直接通向室外的门,外门应向疏散方向开肩,作室、机柜间、
应采用平
门并在门上配置闭门器,直不应开向有爆炸及有火灾危险的场所:窗应采用密闭窗,开启部分应设置纱扇:e)控制室应设置吊顶,其距地面的净高度不宜小于3m:吊项构造然烧性能等级不应低于A2级:)一机柜间来用防静电楼、地面;操作室、工程师站宜采用防滑不起尘地而或防静电楼、地面。5.1.3控制室室内外高差应不小」600mm,且活动地板下基础地面标高应小才室外地面300mm。空调机房室内外高差不宜小于300mm。5.1.4有抗爆要求的控制应符合GB50779《石油化工控制室抗爆设计规范》的有关规定。5.1.5现场机柜间的设计可参照控制室设计的相关要求执行5.2压缩机厂房
5.2. 1压缩机厂房的总半而布置,应符合下列要求:a)应远离有防振要求的精密仪表和设备,远离有防噪声要求的控制室、化验室、办公室等:b)可燃气体压缩机」房与其他建筑物的防火间距,应满足GB50160《石油化工企业设计防火3
SH/T3017—2013
婴规范》的要求。
5.2.2压缩机厂房宜采用散开或半敲开的违筑形式。基础高式带操作平台的压缩机厂房,其建筑面积按单层计算。
5.2.3当生产或维护要求压缩机厂房必需采用封闭式建筑时,其泄压设计应符合本规范1.5.3的要求5.2.4当工艺生产要求辅助用房和压缩机厂房合建时,宜集中布置在厂房山墙的一端。当生产要求沿厂房纵向布置时,可集中布置在厂房一侧,但毗邻长度,不应超过厂房长度的1/3。5.2.5当专用控制室、电压不大于10kV的专用配电室及其他辅助房间与可燃气体压缩机厂房此邻设置时,其隔墙应采用耐火极限不低于4.00h的防爆墙,且该墙上不得设置门窗洞口。控制室、配电室的外门窗应位于爆炸危险区范围之外,且应设置直通室外的疏散楼梯或安全出口。5.2.6甲、乙类各层平面建筑而积大于150m的封闭压缩机厂房设置安全出口不应少于二个。当疏散楼梯为室外梯时,应采用耐火极限不低于1.00h的隔墙与厂房进行分隔,其两端距室外梯平台外边缘长度2m的范围内不得开设除疏散门外的门窗洞口。5.2.7散开式、半散开式压缩机厂房安全疏散设计按GB501602008《石油化工企业设计防火规范中5.2.26条的规定执行
5.2.8压缩机厂房操作平台的形式,应符合下列要求:检修部位和固定仪表盘部位的平台,宜采用钢简混凝上结构,且应用颜色区分标明检修平台a)
的荷载重量:
6)厂房操作平台、安装孔的栏杆,应设置踢脚板。压缩机厂房高位油箱位驾,应尽量布置在空外钢支架土,不应布置在厂房屋架部位。5.2.9
5.2.10采用桥式吊车的可燃气休压缩机厂房,当其厂房长度大于54m时,宜设置两个吊车梯。5.2.11氯气压缩机厂房应设隔离操作室,操作室应设有直接通往室外的安全出口,观察窗应采用固定的密闭窗,并采用钢化玻璃。5.2.12具有下列条件之一的压缩厂房,屋顶应设置通风屋脊、风帽或采取其他排风措施:a)
厂房内可能散发氯,氧化氨等有毒气体;厂房内散发较空气轻的可燃气体封闭式厂房或操作平台以上为封闭的厂房。散发较空气重的有害气体的压缩机厂房,沿外墙底部宜设置百页窗:5.2.13
5.2.14散发较空气重的可燃气体压缩机厂房,其楼地面而层材料:应为不发火花和不产生静电的面层材料。
5.3变配电室
变配电室的建筑设计,应符合下列要求:应根据变配电室的供配电系统电压等级和变压器容量确定要执行的相应电气设计规范,根据该规范对建筑方面的要求进行设计:变配电室的功能设置应根据牛产需要确定。通常出生产操作用房、辅助设备用房,辅助牛产用房等组成,生产操作用房包括高压配电室、低压配电室、电容器室、变压器室、控制室、UPS电源室(蒂电池室)、柴油发电机房等。辅助设备用房包括电缆室、空调机房等。辅助生产用房包括值班室、维修间、更衣室、资料室等。房间布置及安全疏散应符合下列要求:
多层变配电室的变压器室应设在底层,设在二层以上的配电室应设搬运设备的通道,1
平台或孔洞,应至少设一个通向室外的安全出口:2)长度大于7m的配电室应设两个安全出口,并宜布置在配电室的两端。长度大于60m时,应增加个中间安全出:
布置有电气设备的配电房阅内不宜设柱子,不应有与其无关的管道和线路通过,并不应
