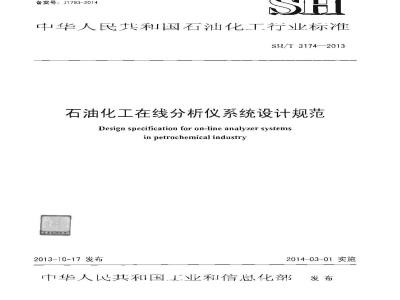

SH/T 3174-2013 石油化工在线分析仪系统设计规范 SH/T3174-2013 标准压缩包解压密码：www.bzxz.net

ICS 25. 040
备案号：J1793-2014
中华人民北科利国石灿化科业标雅SH/T3174——2013
石油化工在线分析仪系统设计规范Design specification for on-line analyzer systemsinpetrochemicalindustry
中商总化生学
2013-10-17发布
2014-03-01实施
中华人民共和国士业利信息化部发布
前言：
规范性引用文件
3术语和定义
一般规定
5采样系统
5.1采样点和采样探头
5.2样品传输
5.3采样处理
6常用在线分析仪·
6.1气体分析仪**
6.2液体分析仪··
7分析小屋
7.1-般原则
7.2结构
7.3电气
7.4采暖通风和空调系统
7.5安全措施
7.6动力供应
8在线分析仪管理系统
8.1一般规定
8.2系统构成
附录A（资料性附录）采样探头长度计算附录B（资料性附录）传输滞后时问计算卧录C（资料理附录）采样探头典型图附录D（资料性附录）分析小屋典型布置图照采E（资料性附求）分析柜典型布置图本规范比调说明
附：条文说明
SH/T 3174—2013
性活美术乐
爆取来，1
联菜心
好话#
Foreword
1Scope
Rcferencc codes
Definitions
General requirements
5 Sanipling system
Contents
5. ISample take-off points and sarmple probc5.2Sample lrausporlation
5.3 Sample conditioning
6Principle on-line analyycrs6. I Gas analyzers-.
6. 2 Liquid analyzers
7 Analyzor housc
Genetal requirements:
Construction..
7.3 Electrical.-.
7.4Heatringventilationand air conditioncr7.5 Safety mcasure*
7. 6 Power supply..
8 On-lineanalyzermanagemcnt systcm8. Gencral requircrnent
8.2 System netwark ...
Anncx A (Informative) Sample probe length cateulationAnnex B (Infomative) Lag time calculalisn of transporlAnnex C (Infonmative) Sample probe typical construction drawing Annex D( Informarive) Analyzer house typical layout drawing.Anncx E (Irformative) Analyzer cabiner rypical layout drawingExplariation of wordinig in this spccificaticonAdd: Explanation of articlesSH/T 3174-—2013
Literdea
SH/T3174—2013
根据国家发展和改革委员会办公厅《2008年行业标准计划》（发改办工业［200811242号）的要求，规范编制红经广泛调查研究，认真总结实践经验，参考有关国际标准和国外先进标准，并在广泛征求意见的基础.上，制定本规范，
本规范共分8章和5个附录。
本规范的生要技术内容是：范围、规范性引用文件，术语利定义，般规定、采样系统、常用在线分析仪表、分析小履、在线分析仪管理系统等。本规范由中国石油化工集团公司负责管理，由中国石油化工集团公司自动控制设计技术中心站负责口常管理，由中国石化工程建设有限公司负责具体技术内容的解释。执行过程中如有意见利建议，请寄送日常管理单位和主编单位。
木规范H常管理单位：中国石油化工集团公司白动挖制设计技术功心站通讯地址：上海市徐汇区中山南路【089号徐汇苑大厦12层邮政编码：200030
电话：021-64578936
真：021-64578936
本规范七编单位：中国石化工程建设有限公司通讯地址：北京市朝阳区安慧北里安园21号邮政编码：100101
本规范参编单位：ABB(十国)有限公司本规范主要起草人员：孙磊黄步余任军　林融佟丽焱本规范主要审查人员：」兰葬裴炳安十同尧宋志远本规范为首次发布。
橘金城
EFO-HETZ
医学自教
经用器
超用通
石油化工在线分析仪系统设计规范SH/T3174—2013
本规范规定了石油化工生产装置、公用工程及辅助设施中在线分析仪系统的工程设计方法和设计原则。
本规范适用于石汕化工新建、扩建和改建工程的在线分析仪系统工程设计。规范性引用文件
下列文件对于本规范的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本规范。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本规范。GB4208外壳防护等级（TP代码）GB50058爆炸和火灾危险环境电力装置设计规范GB50160石汕化工企业设计防火规范GB50493石油化工可燃气体和有毒气体检测报警设计规范3术语和定义
下列术语和定义适用于本规范
样品sample
从流体中提取少量所需的测试样，用以测定其组分或性质。3.2
采样探头sampleprobe
插入到工艺管道或设备中，用来提取少量样品的组件。3.3
采样点 sampletake-offpoint
工艺管道或设备上提取样品的位置3.4
采样返回点sarnplereturnpoint工艺管道或设备上接受返回样品的位置，3.5
采样预处理器
sample pre-conditioner
将样品进行过滤、减压、增压、气化、分离等处理，处理后的样品应满足传输、采样处理和在线分析的要求。
sampleconditioner
采样处理器
将样品进行过滤、稳压、稳流、洗涤、十燥等处理，处理后的样品应满足在线分析的要求，3.7
采样管线samplelinc
将样品从采样点传送到采样预处理器和采样处理器的连接管线。1
SH/T3174-2013
快速回路fastloop
加快样品流动并缩短样品传输带后时间的管道。3.9
采样系统
sample
system
采样系统包括采样
多流路切换
样预处理器、采样管线和采样处理器A
mulu-strean switch system
精品切换的系究
实现多流路
载送机
garriergas
如氢气、氨气和氢气等
dibrationgas
校准或测试的气体。
传输滞后时间
样品从彩
响应时
飘样进
lag time of transport
详点传送到在线分析仪入口处的时间。response time
分析仪表到分析显示出被测组分合量的时间lag time of analysis
析滞后电
品传销
后时间与响应时间之和。
在线分析仪
线性范围
校准雨
分析小屋
on-line analyzer
PETROCHEMICAL
流程中，
对物料的组分或物理参数进行连续或间新分析的仪表。earrange
越的线性区间，表征对被测组分含量或浓度的适用性analyzer house
预衔好的
分析仪柜
放置在现场可容纳多台在线分析仪cabine
安装在现场的全断柜体
台或多台在线分析仪。
可教置
分析仪防护棚analvzershelter
安装在现场的非封闭防护设施
由顶棚及三面侧壁构成，道风良好，在线分析仪管理系统
on-line analyzer managemcnt system2bzxz.net
可放置一台或多台在线分析
将多台在线分析仪集成在同一网络：用了集中监视、管理和维护的系统。3.22
在线分析仪系统on-lineanalyzersystemSH/T 3174—2013
山来样系统、在线分析仪及分析仪柜或分析小屋构成的系统。对于大型石油化工项H，还包括在线分析仪管理系统。
4一般规定
4.1含有易游、
易爆有卖、腐蚀性介质的样品不得任意排放，排放应满足防火要求。4.2室外安装剂电气设备防护等级不宜低于GB4208《外壳防护等级》规定的1P65）非电气设备的防护等级不宜低于IP55
4.3在危险区安装的电子仪表及电气设备应满足危险区划分等级，应按GB50058环境电力装置设计规范》执行。4.4分析有吉介质的在线分析仪应设置吹扫系统并设有明显标志。暴炸和火灾危险
4.5样品中含有易燃、易爆、有毒介质时，分析小屋内应设置可燃气体或有毒气体检测报警，应按GB50493《石油化工可燃气体和有气体检测报警设计规范》执行。4.6
仪输出
通信户
来样探头
联锁的在线分析仪输出信号应为4mA--20mADC和干接点；用于过程控带的在线分析4mA～20mADC，用于过程测量监视的在线分析仪输出信号宜为4mA管线、阀门及管件等的材质应为不锈钢，必要时可选择蒙乃尔，哈氏采样预处理器、采样管道、采样处理器及分析小屋应满足安装和维护5采样系统
采样点和采样探头
点的位置选择应符合以下要求：反映工艺介质组分变化的灵敏点：b
管道短、传输滞后时间短，
利用工艺压差快速返回：
于简化样品预处理：
使了安装和维护：
立专实验氧分析仪的采样点分别设置。f
5.1.2采样换头炎型选择应符合以下要求：20mADC或
HEMICA
lomg/m的气体、洁净的液体等元毒无腐蚀性的样品，宜来用直通求a）含尘
b）含有少量颗粒物、粘稠物、聚合物、结晶物等的液体样品，宣采用插技c）含尘量大丁0mg/m的气体样品，宜采用过滤式d）采样探头典型图见资料性附录C。采样探头外经选释应符合以下要求：5. 1.3
样品为洁净气体时，宣来用6mm或/”；样品为洁净液体时，宜采用T0mm或/：液体样品中含少量颗粒，粘精、易结品时，采用（2mm或）
）气体样品含尘量较高时，宜采用12mm或/”，5.1.4采样探头插入长度宜为0.3倍0.5倍管道公称通径高流速介质，大管径等场合宜计算采样探头长度，必要时采样探头宜设加强管保护。采样探头长度计算见资料性附录A。5.1.5采样探头宜采用法兰连接形式：设备连接40mm（1%\）：配管连接20mm（）， SH/T 31742013
5.1.6采样探头的前端坡！1为45°，坡口背对流向。5.1.7采样探头插入方位：
建的代乐
a）水平管道：气体介质时从上部插入（45°135*：液体介质时从下部插入（180°～225°或送315°~360°），见图5.1.7：135°
气体介质
液体介质
图5.1.7采样探头在水平管道插入方位315
群代b）垂直管道：从侧面插入，气体介质流向应白上至下，液体介质流向应自下至上。5.2样品传输
5.2.1样品传输应符合以下要求：a）样品传输滞后时间宜小于60s，体样品流速为6m/s~~15m/s，液体样品流速为1.5m/s~4m/s：样品传输游房时间计算见资料性附录B。6）盒有凝液的气体样品，传输管道宜保持大于1：10倾斜坡度，最低点应靠近分析仪并设有凝液罐
c）气体样品传输应保持气态，液体样品传输应保持液态：d）传输管线应避免穿过温度变化人的区域，e）样品传输系统不允许有袋形，5.2.2采样管线宜采用无缝不锈钢管或管缆，5.2.3样品采样管线外径应符合以下要求：a）气体样品宜采6mm或/”；
b）液体样品宜采用10mm或/，：c）黏度高、易结晶或易堵样品宜采用12mm或/2样品黏度高、易凝结、易结晶或易堵场合，可采用氮气或低压蒸汽吹扫5.2.4
5.2.5采样管线伴热和绝热应符合以下要求：ay
伴热蒸汽官采用低压蒸汽，蒸汽压力为0.3MPa~1.0MPa:易冷凝、冻结、结晶的样品宜采用重伴热：易聚合、分解或气化等样品宜采用轻伴热：b
每根采样管线蒸汽伴热系统应至少设置一个疏水器：c
电伴热管缆及关联电气设备供电电压应为220VAC50Hzd
e）电伴热宜采用自调控电伴热带，温度要求严格时宜配温控系统：f）在爆炸危险区敷设的电伴热管缆及关联电气设备应选用隔爆型（Exd)；g）采样管线的绝热材料宜采用聚苯乙烯、硅酸铝、聚氨酯等。不应采用石棉制品。5.3采样处理
5.3.1采样处理包括采样预处理器和采样处理器。采样预处理器宜设置在靠近采样点处，采样处理器宣设置在靠近分析仪处。
