DL∕T 799.7-2019 电力行业劳动环境监测技术规范 第7部分：工频电场、工频磁场监测
DL∕T799.7-2019
标准压缩包解压密码：www.bzxz.net
标准图片预览
标准内容

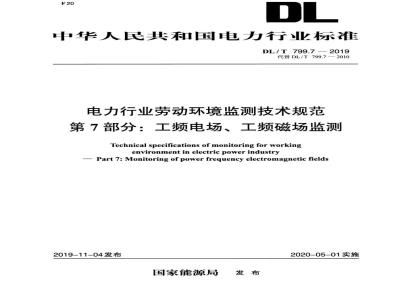

ICS27.100
中华人民共和国电力行业标准
DL/T799.7—2019
代替DL/T799.7—2010
电力行业劳动环境监测技术规范第7部分：工频电场、工频磁场监测Technical specifications of monitoring for workingenvironment inelectricpowerindustryPart 7: Monitoring of power frequency electromagnetic fields2019-11-04发布
国家能源局
rrKacerkca-
2020-05-01实施
DL/T799.7—2019
前言·
规范性引用文件
术语和定义…
检测内容…
检测仪器……
检测方法
检测点设置
检测结果计算
检测结果评判，
rrKaeerKca-
DL/T799《电力行业劳动环境监测技术规范》分为7个部分：第1部分：总则：
第2部分：生产性粉尘监测：
-第3部分：生产性噪声监测；
第4部分：生产性毒物监测；
第5部分：高温监测：
-第6部分：微波辐射监测：
第7部分：工频电场、工频磁场监测。本部分为DL/T799的第7部分。
DL/T799.7—2019
本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。本部分代替DL/T799.7一2010《电力行业劳动环境监测技术规范第7部分：工频电场、磁场监测》。本部分与DL/T799.7一2010相比，除编辑性修改外主要技术变化如下：在“2规范性引用文件”中，删除了“GB/T15236职业安全卫生术语”“ICNIRPGuidelinesGuidelines for Limiting Exposure toTime-varying Electric,Magnetic,and Electromagnetic Fields(upto300GHz)，1998\
在“3术语和定义”中，增加了“均方根值”定义：调整了部分章节及条款的编排顺序及逻辑关系；删除了原“5检测周期”；
原“7监测”修改为“6检测方法”，保留检测方法相关条款，删除了监测报告内容，对检测记录、注意事项进行了规定：增加了“7检测点设置”，删除了原“6测点布置”，修改了检测点布置内容，增加了“7.3换流站检测点设置”：
增加了“8检测结果计算”，包括工作场所工频电场强度8h时间加权平均值的计算方法；增加了“9检测结果评判”，删除了原“8评判标准”。增加了工频电场短时间职业接触限值，修改了工频磁感应强度职业接触限值。本部分由中国电力企业联合会提出。本部分由中国电力企业联合会电力职业安全卫生分会归口。本部分起草单位：广东电网有限责任公司电力科学研究院，国网山东省电力公司电力科学研究院，国网重庆市电力公司电力科学研究院，国网新疆电力有限公司电力科学研究院、国网吉林省电力有限公司电力科学研究院，国网陕西电力有限公司电力科学研究院。本部分主要起草人：李丽、刘嘉文、李华亮、刘羽中、谢连科、汪美顺、邹岸新、江新权、刘森、韩文、巩泉泉、江红。
本部分所代替标准的历次版本发布情况为：DL/T799.7—2002；
DL/T799.7—2010。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
-KaeerKAca-
DL/T799.7—2019
1范围
电力行业劳动环境监测技术规范第7部分：工频电场、工频磁场监测本部分规定了电力行业工作场所中工频电场、工频磁场监测的检测内容、检测仪器、检测方法、检测点设置、检测结果计算、检测结果评判。本部分适用于电力行业中供电企业、火电厂、水电厂等工作场所中工频电场、工频磁场的监测和评判，其他电力企业参照执行。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBZ2.2工作场所有害因素职业接触限值，第2部分：物理因素GBZ/T189.3工作场所物理因素测量第3部分：1Hz～100kHz电场和磁场GBZ/T224职业卫生名词术语
DL/T988高压交流架空送电线路、变电站工频电场和磁场测量方法3术语和定义
GBZ2.2、GBZ/T224界定的以及下列术语和定义适用于本部分。为了便于使用，以下重复列出了GBZ/T189.3、DL/T988中的某些术语和定义。3.1
频率frequency
电流在导体内每一秒钟所振动的次数。单位为赫兹（Hz)。[GBZ/T189.3—2018，定义2.1]
工频电场powerfrequencyelectricfield电荷量随时间作50Hz周期变化产生的电场。注：改写DL/T988—2005，定义2.1。3.3
电场强度electricfieldsintensity单位电荷在电场中某点所受到的电场作用力。电场强度在空间任意一点是一个矢量，用符号E表示，其单位一般采用伏/米（V/m）或千伏/米（kV/m）。[DL/T988—2005，定义2.1]
工频磁场powerfrequencymagneticfield随时间作50Hz周期变化的磁场为工频磁场。注：改写DL/T988—2005，定义2.2。3.5
磁场强度magneticintensity
表示磁场中各点磁力大小和方向的量，用符号H表示，它仅与电流的大小和位置有关。单位一般62
rKacerkAca-
采用安/米（A/m）。
磁感应强度magneticinduction strengthDL/T799.7—2019
本部分工频磁场强度用磁感应强度表示，磁感应强度是矢量。在磁场中垂直于磁场方向的通电导线所受的磁场力F跟电流1和导线长度L的乘积IⅡL的比值叫作通电导线所在处的磁感应强度，又称为磁通密度，用符号B表示。单位一般采用T（特斯拉）或微特斯拉（μT)。[DL/T799.7—2010，定义3.6]
均方根值rootmeansquarefunctionFrms
电场和/或磁场时变函数F(t)在指定的时间区间t到t，内平方平均值的平方根。它是通过先求函数平方，再确定所获函数平方的平均值，最后求出该平均值的平方根，见公式（1）。Fm=
式中：
结束时间，单位为秒（s)；
一开始时间，单位为秒（s)；
F(t)—电场和磁场时变函数，单位为伏每米、安每米或特斯拉（V/m、A/m或T)：dt从t到t的总时间，单位为秒（s)。[GBZ/T189.3—2018，定义2.2]
4检测内容
工作场所工频电场、工频磁场。5检测仪器
5.1工频电场、工频磁场应采用三轴测量仪检测，除特别原因外，一般不使用单轴测量仪。可测频率1Hz~300Hz的仪器的检测范围：磁场为10nT~10mT：电场为0.003kV/m~100kV/m。5.2为减少检测误差，场强仪及其绝缘支撑物应保持干燥、清洁状态，最好选用数字式显示装置的测量仪。
5.3应定期对检测仪器进行校准，记录校准误差，同时在校准周期内应进行期间检验。6检测方法
6.1工频电场、工频磁场检测方法6.1.1按照GBZ/T189.3的规定方法对工频电场、工频磁场进行检测。6.1.2检测仪表应架设在地面上1.5m的位置，也可根据需要在其他高度检测，应在检测报告中清楚标明。
6.1.3检测高压设备附近的工频电场时，测量探头应距离该设备外壳或围栏边界2.5m，并检测出高压设备附近场强的最大值；检测高压设备附近的工频磁场时，测量探头距离设备外壳或围栏边界1m即可。
6.1.4在检测输电线下的电场时，检测点应比较平坦，且无多余物体。对不能移开的物体应记录其尺寸及其与线路的相对位置。探头与永久性物体（包括植物）之间的距离应该大于探头最大对角线的63
KaeerkAca-
DL/T799.7—2019
2倍。
6.1.5在特定的时间、地点和气象条件下，若仪表读数是稳定的，仪表读数即为检测读数；若仪表读数是波动的，应每1min读数一次，取5min的平均值为检测读数。6.2检测记录
检测工频电场、工频磁场时，除检测数据外，应记录检测人员、检测仪器型号、检测日期、检测时间、环境湿度、环境温度、大气压力、检测位置、场源的名称和情况，对于线路应记录导线高度线路电压、电流等线路参数：对于变电站应记录检测点的设备布置、设备名称以及变压器参数等，6.3检测注意事项
6.3.1检测时人员应距离仪器2.5m外，关闭或不使用辐射电磁场的便捷式设备（如移动电话等）。6.3.2佩戴心脏起搏器或类似医疗电子设备者不宜从事该项检测工作。在进行现场检测时，检测人员应注意个体防护。
6.3.3为避免通过测量仪表的支架泄漏电流，工频电场、工频磁场检测时的环境湿度应在80%以下。7检测点设置
7.1设点原则
7.1.1检测点位置原则上设在作业人员因工作需要而经常停留的地方。主要包括输电走廊、变电站、换流站的巡视走道、控制楼以及作业人员可到达的其他位置，电厂存在或产生工频电场、工频磁场的工作场所、设备等。
7.1.2检测点应选在地势平坦、远离树木、没有通信线路及广播线路的空地上。7.2变电站检测点设置
变电站工频电场、工频磁场检测点设置参见表1。表1变电站工频电场、工频磁场检测点举例检测点
值班室
高压配电装置区
主变压器
低压配电装置室
操控台
主要进出线断路器
隔离开关
边相母线下
电压互感器（TV）
电流互感器（TA）
避雷器
电抗器（巡视通道）
电容器（巡视通道）
主变压器高压侧
主变压器低压测
开关柜前
电抗器室
-KaeerKAca-
检测点数量
低压配电装置室
GIS室
3换流站检测点设置
检测点
表1(续）
电容器室
隔离开关控制与指示柜前
断路器、下
母线简旁
出线套管下
出线电缆旁
换流站工频电场、工频磁场检测点设置参见表2。表2换流站工频电场、工频磁场检测点举例检测点
值班室
交流滤波区
7.4电厂检测点设置
换流变压器交流侧
交流配电装置区
操控台
主要进出线断路器
隔离开关
边相母线下
避雷器
滤波器组（电抗器侧）
滤波器组（电容器侧）
电厂工频电场、工频磁场检测点设置参见表3工频磁场检测点举例
3电厂工频电场、
检测点
主控室
发电机
励磁机/励磁变压器
主变压器高压侧
主变压器低压侧
升压站
KacerKAca-
DL/T799.7—2019
检测点数量
检测点数量
参考表1
检测点数量
1（每台）
参考表1www.bzxz.net
DL/T799.7—2019
7.5交流输电线路检测点设置
根据线路巡视人员的作业方式，在架空线路档距最靠近中央弧垂最低位置的巡视通道处设置1个测点，不同杆塔类型和导线排列方式的架空线路应分别检测。8检测结果计算
8.1工作场所每天接触工频电场时间不为8h的时间加权平均值计算如每天接触工频电场时间不为8h，应按公式（2）计算工频电场8h时间加权平均值。E-E
式中：
工频电场8h时间加权平均值，单位为伏每米（V/m）或千伏每米（kV/m）；-现场测量的工频电场，单位为伏每米（V/m）或千伏每米（kV/m）；接触工频电场时间，单位为小时（h)；取8h。
8.2工作场所每天接触不同强度工频电场的时间加权平均值计算如每天接触不同强度工频电场，应按公式（3）计算工频电场8h时间加权平均值。E
式中：
工频电场8h时间加权平均值，单位为伏每米（V/m）或千伏每米（kV/m)；取8h：
现场测量的工频电场，单位为伏每米（V/m）或千伏每米（kV/m)；接触电场时间，单位为小时（h)。检测结果评判
9.18h工作场所工频电场职业接触按照GBZ2.2的要求进行评判，接触限值参见表4。表48h工作场所工频电场职业接触限值接触时间
接触限值
计算工频电场强度8h时间加权平均值9.2工作场所工频电场、工频磁感应强度短时间职业接触按照表5进行评判。表5工作场所工频电场、工频磁感应强度短时间职业接触限值类型
短时间接触
工电场接触限值
-rrKaeerKAca-
工频磁感应强度接触限值
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
