DL/T 5592—2021

基本信息

标准号: DL/T 5592—2021

中文名称:燃煤电厂烟气除尘设计规程

标准类别:电力行业标准(DL)

标准状态:现行

出版语种:简体中文

下载格式:.zip .pdf

下载大小:13041724

相关标签: 燃煤 电厂 除尘 设计 规程

标准分类号

关联标准

出版信息

相关单位信息

标准简介

DL/T 5592—2021.Code for design of flue gas dedust system of coal fired power plant
1总则
1.0.1 为了规范燃煤电厂烟气除尘系统设计,科学合理地进行除尘技术路线选择和除尘设备选型设计,制定本标准。
1.0.2本标准适用于燃煤电厂最大连续蒸发量为400t/h 级及以上锅炉的烟气除尘设计。
1.0.3 燃煤电厂烟气除尘系统设计应满足烟尘长期稳定达标排放的要求,同时兼顾安全可靠,技术成熟,经济合理,便于运行、检修和维护。
1.0.4 燃煤电厂烟气除尘设计除应符合本标准的规定外,尚应符合国家现行有关标准的规定。
2术语
2.0.1标准状态standard condition
温度为273.15K,压力为101325Pa时的状态,简称“标态”。本标准涉及的大气污染物浓度,如没有特别说明,均以标态下的干烟气、6%含氧量为基准。
2.0.2 烟尘排放浓度控制值
emission concentration limita-
tion of flue gas dust
环境影响评价批复意见要求的烟囱出口烟尘浓度限值(标态、干烟气、6%含氧量),简称“控制值”。
2.0.3干式除尘器dry dust collector
应用于非饱和烟气环境的电除尘器、袋式除尘器和电袋复合除尘器的统称。
2.0.4低温电除尘器low temperature electrostatic precipita-tor
处理烟气温度高于酸露点,且不高于250℃的用于燃煤锅炉烟气治理的电除尘器。
2.0.5低低温电除尘器
low-low temperature electrostatic pre-
cipitator
处理烟气温度在酸露点以下,且用于燃煤锅炉烟气治理的电除尘器。
2.0.6比集尘面积specific collecting area
单位流量的烟气所分配到的集尘面积。它等于集尘面积与处理烟气量之比,单位为平方米每立方米每秒[m2 / (m3/s)]。
2.0.7灰硫比D/S ratio
烟气中烟尘浓度( mg/m3)与SO。浓度(mg/m3)之比,灰硫比

标准图片预览

DL/T 5592—2021 燃煤电厂烟气除尘设计规程
DL/T 5592—2021 燃煤电厂烟气除尘设计规程
DL/T 5592—2021 燃煤电厂烟气除尘设计规程
DL/T 5592—2021 燃煤电厂烟气除尘设计规程
DL/T 5592—2021 燃煤电厂烟气除尘设计规程

标准内容

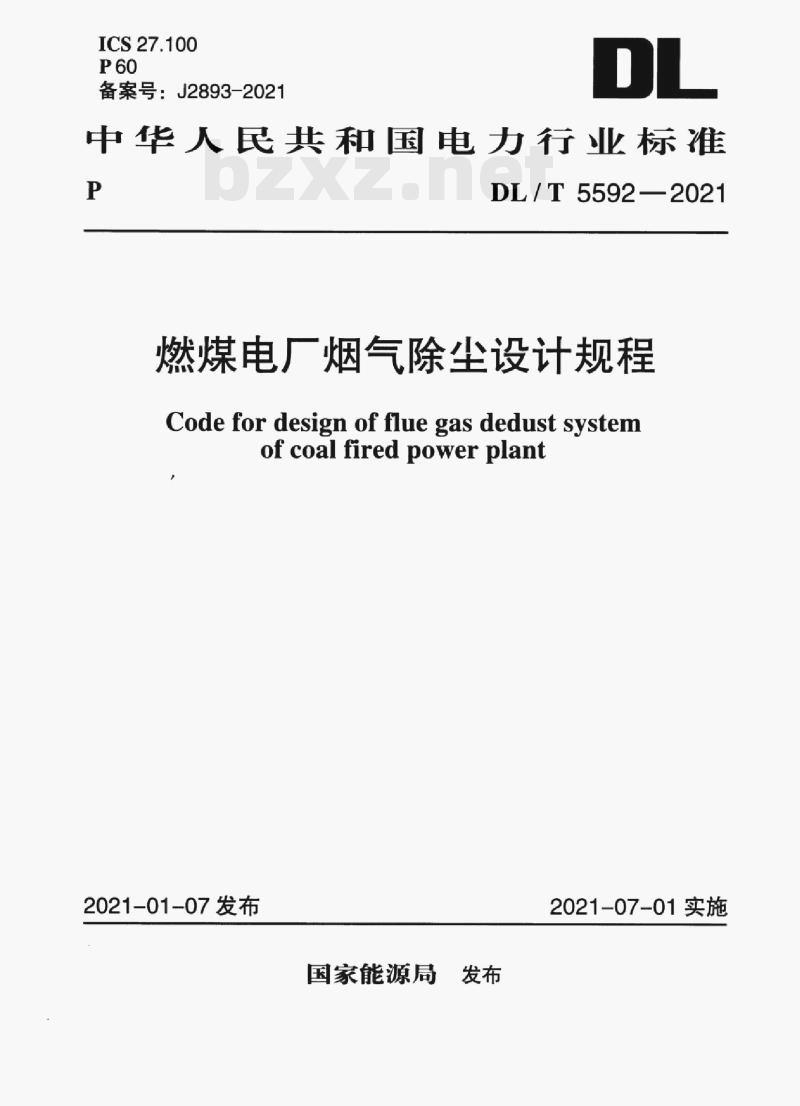

ICS27.100
备案号:J2893-2021
中华人民共和国电力行业标准
DL/T5592—2021

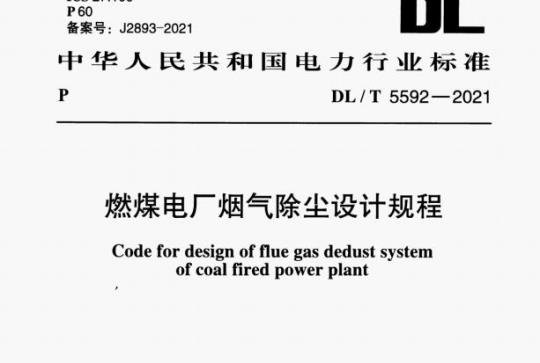

燃煤电厂烟气除尘设计规程
Code for design of flue gas dedust systemof coal fired power plant
2021-01-07发布
国家能源局
2021-07-01实施

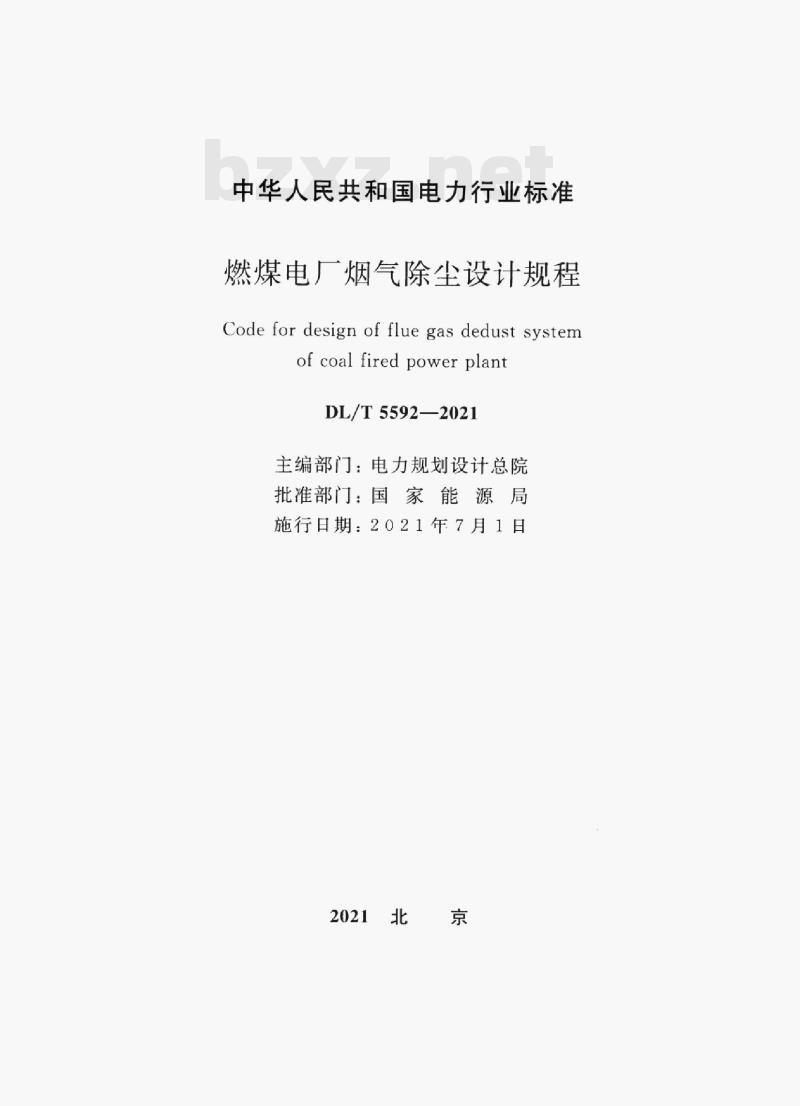

中华人民共和国电力行业标准
燃煤电厂烟气除尘设计规程
Code for design of flue gas dedust systemof coal fired powerplant
DL/T5592—2021
主编部门:电力规划设计总院
批准部门:国家能源局
施行日期:2021年7月1日
2021北京

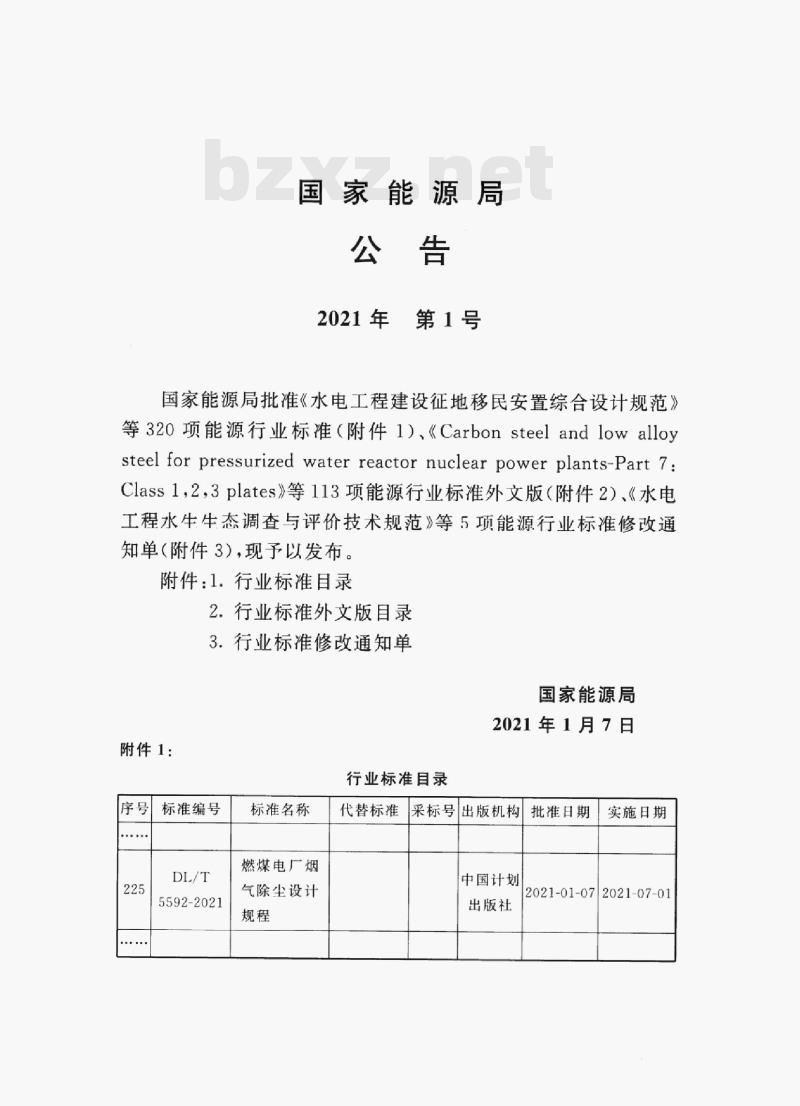

国家能源局
2021年第1号
国家能源局批准《水电工程建设征地移民安置综合设计规范》等32o项能源行业标准(附件1)、《Carbonsteelandlowalloysteel for pressurized water reactor nuclear power plants-Part 7:Class12,3plates》等113项能源行业标准外文版(附件2)、《水电工程水牛生态调查与评价技术规范》等5项能源行业标准修改通知单(附件3),现予以发布。
附件:1.行业标准目录
2.行业标准外文版目录
3.行业标准修改通知单
国家能源局
2021年1月7日
附件1:
行业标准目录
标准编号
5592-2021
标准名称
燃煤电厂烟
气除尘设计
代替标准
采标号出版机构批准日期
中国计划
出版社
实施日期
2021-01-072021-07-01

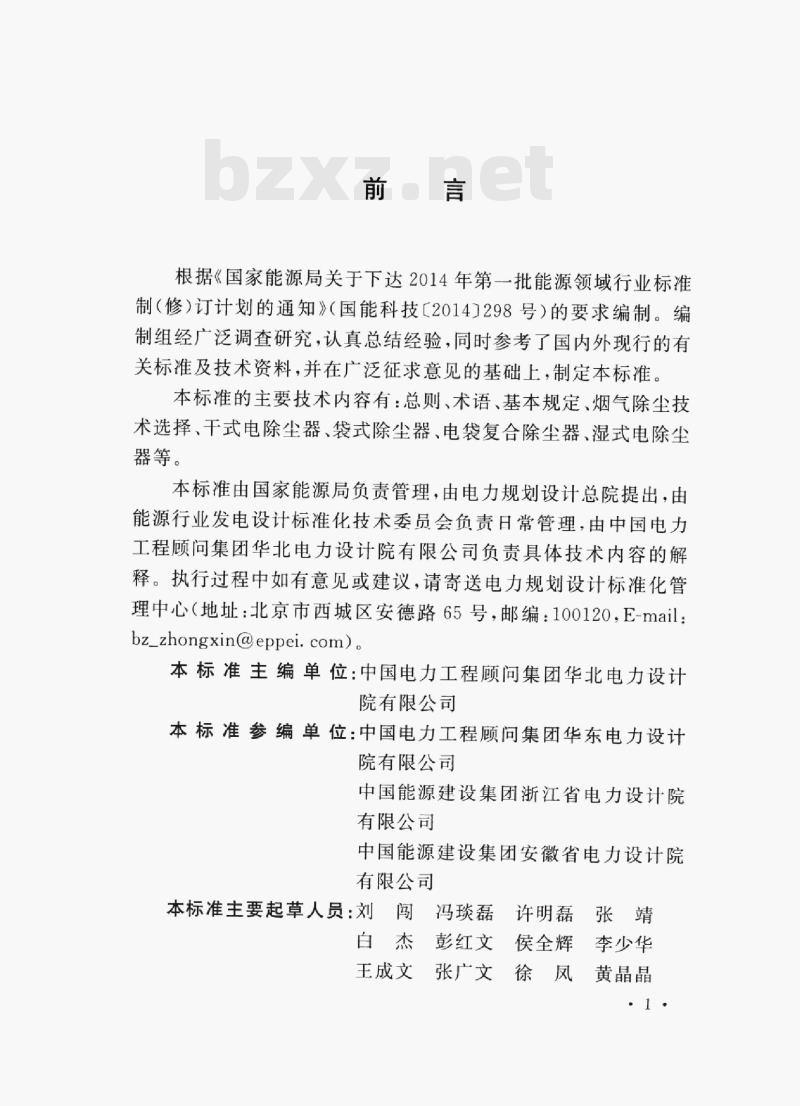

根据《国家能源局关于下达2014年第-一批能源领域行业标准制(修)订计划的通知》(国能科技【2014]298号)的要求编制。编制组经广泛调查研究,认真总结经验,同时参考了国内外现行的有关标准及技术资料,并在广泛征求意见的基础上,制定本标准本标准的主要技术内容有:总则、术语、基本规定、烟气除尘技术选择、干式电除尘器、袋式除尘器、电袋复合除尘器、湿式电除尘器等。
本标准由国家能源局负责管理,由电力规划设计总院提出,由能源行业发电设计标准化技术委员会负责日常管理,由中国电力工程顾问集团华北电力设计院有限公司负责具体技术内容的解释。执行过程中如有意见或建议,请寄送电力规划设计标准化管理中心(地址:北京市西城区安德路65号,邮编:100120,E-mail:bz_zhongxin@eppei.com)。
本标准主编单位:中国电力工程顾问集团华北电力设计院有限公司
本标准参编单位:中国电力工程顾问集团华东电力设计院有限公司
中国能源建设集团浙江省电力设计院有限公司
中国能源建设集团安徽省电力设计院有限公司
本标准主要起草人员:刘闯冯琰磊白杰彭红文
许明磊
侯全辉李少华
王成文张广文徐凤黄晶晶
谈琪英
沈又幸

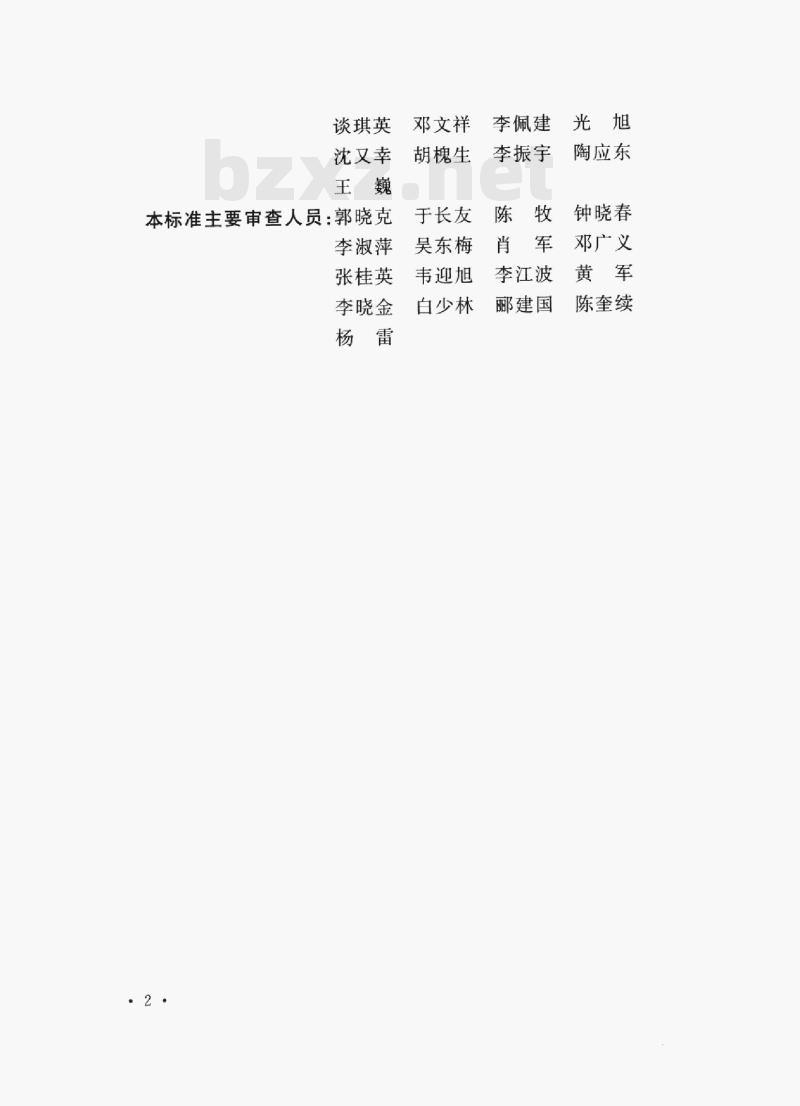

本标准主要审查人员:郭晓克
李淑萍
张桂英
李晓金
邓文祥
胡槐生
李佩建
李振宇
于长友陈牧
吴东梅
韦迎旭
白少林
李江波
丽建国
陶应东
钟晓春
邓广义
陈奎续
基本规定
烟气除尘技术选择
干式电除尘器
原始参数
一般规定
低温电除尘器选用要求
低低温电除尘器选用要求
6袋式除尘器
原始参数
一般规定
袋式除尘器选用要求
辅助系统设计要求
电袋复合除尘器
原始参数
般规定
电袋复合除尘器选用要求
辅助系统设计要求
湿式电除尘器
原始参数
一般规定
湿式电除尘器选用要求
辅助系统设计要求
(4)
(10)
(10)
(10)
(12)
(12)
(15)
(15)
(15)
(16)
(18)
(19)
(19)
(19)
(20)
(21)
(22)
(22)
(22)
(23)
(24)
附录A烟尘浓度和灰硫比的计算方法附录B除尘设备选型主要参数表
本标准用词说明
引用标准名录
附:条文说明
(26)
(30)
(36)
(37)
(39)
General provisions
Basic requirements
Contents
Technology selection of flue gas dedust systemDry electrostatic precipitator5
5.1 Original parameters
5.2General requirements
5.3Selection requirements of lowtemperatureelectrostatic precipitator
5.4Selection requirements of low-low temperatureelectrostatic precipitator
6Fabric filter
6.1 Original parameters
6.2 General requirements
6.3Selection requirements of fabric filter6. 4 Design requirements of auxiliary system7
Electrostatic-fabric integrated precipitator7. 1 Original parameters
7.2General requirements
7.3 Selection requirements of electrostatic-fabricintegrated precipitator
7. 4 Design requirements of auxiliary system8Wet electrostatic precipitator8. 1 Original parameters
(4)
(5)
(10)
(10)
(10)
(12)
(12)
(15)
(15)
(15)
(16)
(18)
(19)
(19)
(19)
(20)
(21)
(22)
(22)
8.2 General requirements
8. 3 Selection requirements of wet electrostatic precipitator .....8.4 Design requirements of auxiliary systemAppendix A Calculation method of flue gas dustconcentration and D/S ratio
Appendix BMain parameters table of dedustequipment selection
Explanation of wording in this standardList of quoted standards.
Addition:Explanation of provisions4
(22)
(23)
(24)
(26)
(30)
(36)
(37)
(39)
1.0.1为了规范燃煤电厂烟气除尘系统设计,科学合理地进行除尘技术路线选择和除尘设备选型设计,制定本标准。1.0.2本标准适用于燃煤电厂最大连续蒸发量为400t/h级及以上锅炉的烟气除尘设计。
1.0.3燃煤电厂烟气除尘系统设计应满足烟尘长期稳定达标排放的要求,同时兼顾安全可靠,技术成熟,经济合理,便于运行、检修和维护。
1.0.4燃煤电厂烟气除尘设计除应符合本标准的规定外,尚应符合国家现行有关标准的规定。
2.0.1标准状态
2术语
standard condition
温度为273.15K,压力为101325Pa时的状态,简称“标态”。本标准涉及的大气污染物浓度,如没有特别说明,均以标态下的干烟气、6%含氧量为基准。
2.0.2烟尘排放浓度控制值
tion of flue gas dust
emission concentration limita环境影响评价批复意见要求的烟窗出口烟尘浓度限值(标态、干烟气,6%含氧量),简称“控制值”。2.0.3干式除尘器
dry dust collector
应用于非饱和烟气环境的电除尘器、袋式除尘器和电袋复合除尘器的统称。
2.0.4低温电除尘器lowtemperatureelectrostaticprecipitator
处理烟气温度高于酸露点,且不高于250℃的用于燃煤锅炉烟气治理的电除尘器。
2.0.5低低温电除尘器
cipitaton
low-low temperature electrostatic pre处理烟气温度在酸露点以下,且用于燃煤锅炉烟气治理的电除尘器。
specificcollectingarea
2.0.6比集尘面积
单位流量的烟气所分配到的集尘面积。它等于集尘面积与处理烟气量之比,单位为平方米每立方米每秒m2/(m3/s)1。2.0.7灰硫比D/Sratio
烟气中烟尘浓度(mg/m)与SO:浓度(mg/m)之比,灰硫比.2·
的计算方法宜按本标准附录A执行。2.0.8袋式除尘器fabric filter利用过滤介质制成的袋状或筒状过滤元件来捕集含尘气体中烟尘的除尘器。
2.0.9过滤风速1免费标准下载网bzxz
filtrationvelocity
含尘气流通过滤料有效面积的表观速度,单位为米每分(m/min)。
2.0.10电袋复合除尘器
electrostatic-fabric integrated precipi-电除尘和过滤除尘机理有机结合的一种复合除尘器2.0.11湿式电除尘器
wet electrostatic precipitator应用于饱和湿烟气环境,采用水力清灰方式的电除尘器3
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
