标准号：SH/T 0332-90
标准名称：石油焦总水分测定法
标准格式：PDF
发布时间：1991-03-27
实施时间：1992-04-01
标准大小：1.52M
标准介绍：本标准参照采用国际标准ISO579-1981《焦炭总水分测定法》。
1主题内容与适用范围
本标准规定了石油焦总水分的测定方法。
本标准适用于延迟石油焦(生焦)。
2引用标准
HT0313石油焦检验法
3方法概要
将试样放入烘箱中烘干至恒重，通过测定其烘干前后质量损失来计算试样中的总水分，以质量百分数[%(m/m)]表示。
4仪器
4.1烘箱：能升温到200℃，控温精度±3℃。
42盘子：深约25cm,面积约250cm2,用不锈钢、马口铁或铝材制成。
4.3坩埚钳。
44工业天平：载荷1kg,感量0.25go
5准备工作
按SHT0313中方法A采样，并粉碎至粒度小于20m,立即测定总水分。若不立即测定时，则取约250g装人密闭容器。
6试验步骤
6.1称量烘干前的试样
在预先称量过的干燥盘子中，称取约250g粉碎至小于20m的试样，称准至025g,得到烘干前试样的质量。
若试样装在密闭容器中，则称量装样密闭容器，然后，将试样全部倒人预先称量过的盘子中(当容器较湿或粘有试样时应烘干，倒净)，再称量空密闭窘器，计算出烘干前试样的质量。62称量烘干后的试样
将盘子中的试样铺平，放人打开自然通风孔并已调到105℃±3℃的烘箱中，干燥180nmn。然后取出盘子，在室温下冷却10min,称量。然后再放入烘箱中20min,取出，冷却10min,再称量。直到连续两次质量变化不超过025g为止。取其算术平均值作为烘干后质量。
注：如果产品标准需要，则允许采用200℃、45mn或150℃、100min的试验条件进行干燥。

iirkAa~cJouakAa-

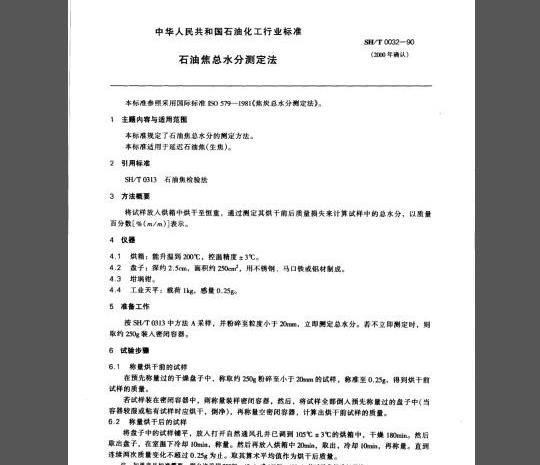

中华人民共和国石油化工行业标准石油焦总水分测定法
本标准参照采用国际标准IS0579—1981《焦炭总水分测定法》。1主题内容与适用范围
本标准规定了石油焦总水分的测定方法。本标准适用于延迟石油焦（生焦）。2引用标准
SH/T0313石油焦检验法
3方法概要
SH/T0032-—90
（2000年确认）
将试样放入烘箱中烘干至恒重，通过测定其烘干前后质量损失来计算试样中的总水分，以质量百分数[%（m/m）]表示。
4仪器
烘箱：能升温到200℃，控温精度±3℃。4.1
盘子：深约2.5cm，面积约250cm2，用不锈钢、马口铁或铝材制成。4.3塔埚钳。
4.4工业天平：载荷1kg，感量0.25g。5准备工作
按SH/T0313中方法A采样，并粉碎至粒度小于20mm，立即测定总水分。若不立即测定时，则取约250g装人密闭容器。
6试验步骤
称量烘干前的试样
在预先称量过的干燥盘子中，称取约250g粉碎至小于20mm的试样，称准至0.25g，得到烘干前试样的质量。
若试样装在密闭容器中，则称量装样密闭容器，然后，将试样全部倒人预先称量过的盘子中（当容器较湿或粘有试样时应烘干，倒净），再称量空密闭容器，计算出烘干前试样的质量。6.2称量烘干后的试样
将盘子中的试样铺平，放人打开自然通风孔并已调到105℃±3℃的烘箱中，干燥180min。然后取出盘子，在室温下冷却10min，称量。然后再放入烘箱中20min，取出，冷却10min，再称量。直到连续两次质量变化不超过0.25g为止。取其算术平均值作为烘干后质量。注：如果产品标准需要，则允许采用200℃、45min或150℃、100min的试验条件进行干燥。中国石油化工总公司1991-03-27批准70
1992-04-01实施
iiiKAacJouakAa-
SH/T0032—90
试样中总水分X[%（m/m）]按下式计算：mj-m2×100bzxZ.net
式中：ml
8精密度
烘干前试样质量，g；
烘干后试样质量，g。
按下述规定判断试验结果的可靠性(95%置信水平)。8.1
重复性：同一操作者重复测定的两个结果之差，不应大于0.5%（m/m）。再现性：两个实验室对同一样品测定的两个结果之差，不应大于0.7%（m/m）。9报告
取重复测定两个结果的算术平均值作为试样的测定结果，取到0.1%（m/m）。附加说明：
本标准由新疆石油管理局提出。本标准由石油化工科学研究院技术归口。本标准由独山子炼油厂负责起草。本标准主要起草人龚树鹏、孟淑芳、申国禧。71
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
