DL/T 1041-2007.Guide for performing the field tests of electromagnetic transients on electric power systems.
1范围
DL/T 1041提出了组织进行电力系统设备(含线路)操作时电磁暂态现场试验的方法和步骤、试验方案的编制、试验技术条件的制定、测量系统接线和有关测量设备和元件的选用、安全注意事项、试验技术细节和试验报告编写要求等。对现场试验中关于接地问题和防止电磁干扰等作了重点阐述。
DL/T 1041适用于在变电所、发电厂,用交流高压开关设备(包括断路器、隔离开关、负荷开关、重合器等)投、切电力设备和电力线路,以及在人工故障试验时进行电磁暂态过程现场试验。不适用于有关雷电和直流输电系统的电磁暂态过程试验,但本标准部分内容可供直流输电系统试验时参考。
2现场试验目的
电力系统电磁暂态现场试验是为保障电力设备和线路正常安全运行的要求提出的,按照需要解决问题的性质和目的有选择地进行,并不是所有新设备(含线路)在建成投入运行时都必须进行现场试验。现场试验的目的通常有下列几种。
2.1考核设备操作时有关设备的技术性能和动作正确性
a)考核、检验制造厂生产的有关设备装置(如继电保护、断路器、避雷器和自动控制系统等)是否按合同要求正确动作,是否满足制造厂保证的技术性能指标。检验这些装置及其所属微电子设备抗电磁干扰(电磁兼容)的能力。
标准内容
ICS 17.220.20
备案号:21248-2007

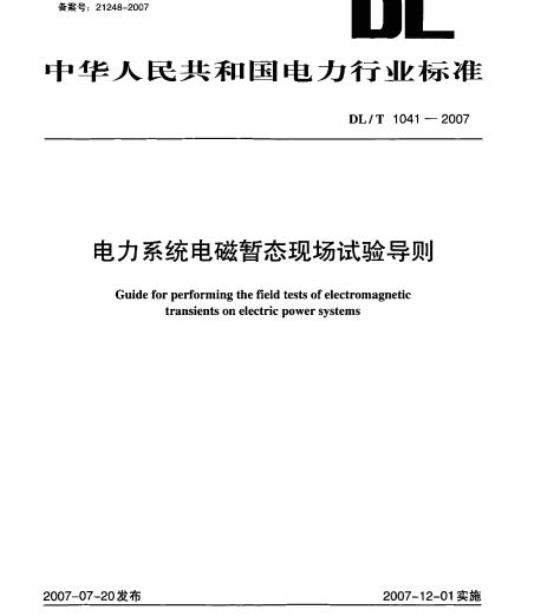

中华人民共和国电力行业标准
DL/T 1041-2007
电力系统电磁暂态现场试验导则Guide for performing the field tests of electromagnetictransients on electric power systems2007-07-20发布
2007-12-01实施
中华人民共和国国家发展和改革委员会发布
前言·
1范围·
现场试验目的
3、操作试验项目及其特性
4试验准备·
5测量系统
6有关技术问题和注意事项
7试验报告编写要求
附录A(资料性附录)
附录 B(资料性附录)
附录C(资料性附录)
关于接地干扰问题的说明
测量信号光纤传输系统主要技术特性数字式记录仪器参数选用和使用特点DLIT 1041 —2007
DL/T1041—2007
本标准是根据(国家发展改革委办公厅关于下达2003年行业标推项目补充计划的通》(发改办工业【2003]873号】的安排制定的。本标雄的附录A、附录B、附录C均为资料性附录。本标推由中国电力企业联合会提出。本标摊由电力行业高电压试验技术标雅化技术委员会归口并解释。本标起草单位:云南省电力试验研充院(策团)有限公司电力研究院本标准主要起草人:郑增奉、李明。本标准在执行过程中的建议或意见及时反馈至中国电力企业联合会标准化中心(北京市白广路二条1号,100761)
1范围
电力系统电磁暂态现场试验导则DL/ T 1041 2007
本标准提出了组织逊行电力系统设备(含线路)操作时电磁暂态现场试验的方法和步骤、试验方案的编制、试验技术条件的制定、测量系统接线和有关测量设备和元件的选用、安全注意事项,试验技术细节和试验报告编写碧求等。对现场诚验中关小接地问融和防止电磁卡扰等作了重点闸述。本标准适用于在变电所、发电厂,用交流高压开关设备(包括断路器、隔离开关、负荷开关、重合器等)投、切电力设备和电力线路,以及在人工故障试验时进行电磁暂态过程现场试验。不适用于有关雷电和直流输电系统的电磁暂态过程试验,但本标滩部分内容可供直流输电系统试验时参考。2现场试验目的
电力系统电磁暂态现场试验足为保障电力设备和线路正常安全运行的要求提出的,按照需要解决问题的性质和目的有选择地进行,并不是所有新设备(含线路)在建成投入运行时都必须进行现场试验。现场试验的目的通常有下列儿种。2.1考核设备操作时有关设备的技术性能和动作正确性a)考核、检验制造厂生的有关设备装置【如继电保护、断露器、避雷器和自动控制系统等】是否按合同要求正确动作,是否满足制造厂保证的技术性能指标。检验这些装置及其所属微电子设备抗电磁于扰(电磁兼容)的能力。从电力系统安全运行考,检验有关设备装置(含线路)是否满足电力系统安全运行的技术条b
件及其过电压水平,并提供有关数据。如单相自动重合闸装置识别故障相能力,潜供电弧炮灭时间,如长线路、电缆、变压器、电抗器、电容器组投、切及首,终端带有变压器的线路投入时,产生过电压的严重程度和避雷器的负载能量及充电电流等:如在超高压系统引发故障和故障清除时自动挖制系统(包括静止无功补偿装置控制等)的动作正确性和不同控制统的相互作用等。
在新线路投运、系统调试和新型设备投产时尤为需要通过现场试验来考核和检验。2.2分析事故原因或研究异常运行有关因索不论系统电压高、低,在发尘比较重要的设备或系统事故后,不同部门的看法常有分歧。为了统一认识,查明事故或异常运行的确切原因,以便采取正确措施,防止今后再发垒同类型事故,或研究和验证异常运行有关技术时,需要进行现场测量,并可同时验证设想的改进措施的有效性。2.3验证、核对模拟试验或计算结果暂态网络分析仪(TNA)或电磁暂态计算程序(EMTP)已广泛地用于系统绝缘配合、电力系统总体设计、内过电压计算和新设备应用等方面。要使模拟试验或计算结果直接与现场试验结果有可比性,模型必须全面具备系统和设备的各项参数,但是电力系统中某些非线性特性不易模拟准确,例如a)由于电力变压器励磁饱和特性及线路和察统的不同参数,当变压器与线路同时一起合闸或断开时,将决定是否形或谐振过电压:b)电磁式电压互感器的励磁特性,连同变电所其他设备及电网对地电容,在某些断路器断开或~相接地(非直接接地系统)或电压突变时将决定是否产生铁磁谐振过电压:c)电抗器非线性特性,在线路跳闸后将影响放电过程,从而影响操作过电压;d)避雷器非线性特性,特别在谐振条件下,在确定放电能最要求时,甚为重要:DL/T1041—2007
e)潜供电弧的非线性伏安特性,在单相重合闸操作中是决定电弧熄灭时间的重要因素,断路器的复燃和重击穿,目前在EMTP上模拟尚有困滩,正在研究中。以上这些非线性特性不易在模型选取时准确模拟,加上有时需要核对计算方法的正确性,就成为导致贫要进行现场试验的:个更要目的。进行某些涉及面不太广的现场试验,与整琐的模拟计算相比,有时反而较为方便、简捷,悬得出结果,且真实可信。
2.4其他特定目的和研究需要
3操作试验项目及其特性
电力系统通带进行的操作试验项目及其主要暂态待性列于表「。表1电力系统操作试验项目及其主要暂态特性序
操作试验项目
投入、重合
断开、战障
测益和验证月的
过电还、避雷器负裁对断
路器特性的考核
过电H,断路器暂态恢复
清除、用负荷【电压、线路例拍颜电压故障引发
单相接地
障清除
(单相操作)
投、切变压器和背端
或终端带变压器的空
载线路
过电压、控制系统反应、
继电保护反应
过电压、潜供电流、断开
相恢复电压、继电器动作
暂态和谐搬过电压。避雷
投入(包括
背翁背)
故障时串联电容器
保护动作
重要测基信号
线路充电电流、断路器
动作时间、避雷器电流、
分台闸挖制信号
断路器恢复电压
故障电流。接地网电位
故障电流、潜供电流,
中性点电抗器电压、腾步
和按触电压、架空地线电
断路器动作时间、避宙
器电流、变压器磁通(测,
涌流)
电容器电压和电流、远
系统电压变化、智态充电处电容器利变压器电压、电流、避雷器负载
重击穿过电球、避雷器负
断路器动作时间,避雷器
断路器恢友电压
电穿器保护设备动作和
故障心流、电容器电压
负费,承新投入时暂态过和电流、保护设备中的电程、次同期搬荡
复燃、断路器哲态恢复电
并联电抗器操作(包!
括带线路)
电动机操作
母线电压、电抗器电
流、断路器恢复电压
过电压、軍击穿、断路器
母线电压、电动机端电
恢复电压,截流及其过电压用
母线电压和电流、避雷
隔离开关投、切空母
过电压、切电容电流的能
力、对二次回路的电磁干扰 挑电途器电流、二次回路电磁于
一般颜率
DC~10
所需系统或设备数据
线路特性,电源特性、
断踏器效据
并联和串联补偿、避
古器、变压器参数
维继电保护零数、系统
并联电抗器数据、断
路器数据、联电容器
数据,接地点接地阻
DC~20 f
值、变压器参数、线路!
变压器参数(包括饱
和特性)、并联和申联补
DC~20
DC~20
偿、断路器、避雷器数
电容器数据,断路器
数据、限流电抗器数据
中联电容器数据、保
护设备数据
并联电抗器和断路器
数据、变电所特征
电动机、电缆段和断
路器数据、电源数据
隔离开关、母线长度
和 CVT数据,电源数据
操作试验项目
铁磁谐振过电压
测量和验证目的
表1(续)
重要测量信号
过电压、撤发谱报的因素
(单相接地、电压突变等)
母线电压、接地电流
二次回踏和二次设备
一次设备投入时,对二次
二次回路电磁干扰
回路和电子设备的干扰影
电磁干扰电压、接地网电
电压测量
一般频率
1DC-~10
DL/T1041-2007
所需系统或设备数据
电兆互感器、变压器
数据、系统电容数据
投、切的高压电力设
备数据、与测量地点的
距离及布置
注1:在每次试验时均应监测相应线路和设备的电压及电流:注2:每次试验均应说明被操作线路或设备、相邻的线路和电继的技术特性,以及电网接线状况;注3,二款于扰电压的测量,在籍要时进行4试验准蓄
进行电力系统电磁暂态的现场试验涉及系统稳定,潮流让算、设备操作,维保整定、高压测量、通信保障等多项专业领域。试验准备是保证现场试验安全,高质量完成的关键。它包括建立试验组织机构、研究试验有关的重大技术和安全问题、编制试验实施方案和制订调度操作方案等。4.1试验组织机构www.bzxz.net
现场试验通常涉及电力系统和变电所(发电厂)的运行操作,系统调度,测量仪器,一、二饮接线拆装,继电保护,通信保障等专业人员,有时还应包括电网设计和制造厂等有关人员。对重大的系统试验,建议成立一个临时性的试验领导小组统一组织,设试验总指挥、副总指挥,并指挥试验工作,在其下设支下列小组,分工负责a)测量小组:编制试验大纲和试验实施方案,分析和解决试验中出现的测量技术问题,完成测试工作,编写试验报告。
b)调度操作小组(包括调度人员):根据试验实施方案编制调度操作方案、现场调度和操作被试电力设备。
c)工程小组:负责试验中改换接线和被试设备的检修。d)继电保护小组。
e)通信小组。
f)其他需要的人员。
先由试验领导小组负责人(或工程指挥部负责人)百集有关主要人员讨论明确诚验具的、主要试验内容、用的主要测量仪器、需研究的重要技本问题、各项工作的分工和职责、预定日期和工作进度等。指定试验方案起草人和重要技术问题研究人员。也可以事先组织少数人员,先行研究重要技术问题,然后编制试验方案和调度方案,成立试验组织。4.2试验前应充分考虑的问题
研究、考虑下列几个方面的问题:a)这次现场试验对整个系统可能产生的影响;b)被试验的电力设备所遭受的试验条件是否超过它们的允许值:)必要时对所列试验条件进行模拟试验或计算,得到初步计算结果后,决定是否有部分试验内容需要更改或取消,或者更深入地进行试验研究,应采取的保护措施或应急措施。主要的研究除暂态过程外,需要时尚应包括短路电流计算系统潮流计算和系统稳定性计算等。这些研究的主要目的是预测可能的过负荷、电压偏离程度,继电保护意外动作,或试验时可能伴随发生其他突发的情况。特别在人工故障试验时,应考虑采取临时补充保护措施,以保证系统运行的安全DL / T 1041 2007
和可靠。暂态过程的研究,通常是过电磁暂态让算程序或由模拟装置得出代表性的过电压波形和幅值预测对系统和设备可能的危险性,得出过电压的统计数据,并预测暂态过程的整个情况。一般需研究的内容列于表2。
表2现场试验前需事光考虑的研究项目和内容研筑项目
系统稳定性
短路电流
暂态过程
4.3制定具体试验实施方案
明确试验操作时可能发生的问题:(1)过负荷:
(2)母线电用偏离程度:
(3)继电保护意外动作:
(4)斯路器流
明确是否器要加装临时保护措施,尤其在人工故障试验时,采取措施保证电力系统安全、可靠。
预测试验操作时暂态过程情况:(1)代表性波形:
(2)过电压量严量的程度
(3)断路器快复电压:
(4)避雷器动作和负裁电流;
(5)系统谐振或铁磁谱扳
明确限制过电压的保护措施。
根据确定的试验大纲及重大技术和安全问题的研究结果,制定具体试验实施方案,同时列出试验现场运行,检修、试验人员均应遵守的安全注意事项,形成完整的现场试验方案。试验方案一般应包括试验目的、试验项目【内容)、试验条件及系统接线、试验步骤、测量内容测量系统、继电保护、通信联络、安全注意事项等。4.4制定系统调度执行方案
根据试验方案,编制保证完成试验方案内容的调度操作方案。方案内容应包括每项试验正式进行前各级调度机构应完或的系统布置,系统接线,计算潮流和节点电压及保护的定值:每项试验结束转入下一项试验时,完成相应的由试验方案确定的系统布置状态;试验结束后,恢复正常运行方式。调度操作方案还应包括备项试验中各有关运行部门应密切监视的设备运行参数、表计指示等,并应列入可能出现的异常情况的做急措施,以及明确各项说验前和结束后与试验组人员的协调的职贵。5测量系统
5.1基本要求
5.1.1现场试验原理接线
现场试验测量系统的主要元件和原理接线如图1~图3所示。关于测量转换装置、测量信号传输系统和测量仪器的选用要求将分述于后。4
链测信号
电压、电晚互脑
一这耐量
转换登置
、分压器、电
奔抽头
激据传箱
双屏献岗轴电筑
成光纤电缆
数据采集、
处理及指出
信号处理
图 1 测量系统方框图
模报量记最
化惑最字量
记费忆
二次分压器 (克减器)
示静或记录位
衰献进(二次分五器)
变电所校地网
DL / T 1041 —2007
C1—商压分压器商正电容;C2—高压分压器低压电容:C3—二次分压器·次电容:C4—二改分压器二次电容:T—匹配电阻:F—低通滤波器(见图b);T一隔离变压器【见图 b):GI、02、G3、G4—接地蹈a)原理接线图
接仅题
接外屏截空
C一低通滤波器的电容器:L一低通滤波器中的电抗器b)隔离变压器和滤波器
图2线路操作试验采用双屏蔽同轴电缆原理接线图姚线
光发送器
情逼控
全徽器
充发送器
光变送器
光纤电缆
光接收递
多通过数字
智券记录仪
光接收姆
光接换收器
光纤电缆
计抑机 数据
绘阅机
记录恨
注1:电源开关、输入程和校正信号可在光接收端遥控:2:断路器恢复电长电示波器实时显示:注3:测量仪器选用一种或两种
图3光纤传输信号测量仪器接线实例图5.1.2测量准确度的要求
测量系统包括下列三种主要元件:示越签
故大器
些分效大器
燕大器
a)测量转换装置:包括电压互感器、电流互感器、分压器、二次分压器和分流器等;测盘信导传输系统:包括同轴电缆、光纤电缆、光发送器和光接收器等:b)
测量仪器:包括数字式储存电子示波器和数字式暂态记录仪等。5
DL/T10412007
由于电压互感器和电流互感器在较高频率和脉冲电压下引入额外的误差:光纤传输系统频率响应曲线平直部分的误差为土0.5dB,即为土5%;以及现场电磁环境条件复杂,影因素增多等原因,这三部分的测量准确度一般要求不大于表 3 数值。表3主要元件的测量准确度
测量准确度
幅值测量
测量转换装置
信号转输系统
测量仪器
测量系统总体的准确度应不大于下列数值:幅值测量为土8%。
时间测量为10%。
总体频率响应:DC~10kHz为土0.8dB(测铁磁谱振过电压):DC~20kHz为土0.8dB(测电容操作过电压);50Hz~-8MHz为士0.8dB(测二次回路电磁干扰)。5.2测量转换装置的选用和校验
5.2.1常用测量转换装重的特性
时间测量
现场试验中一般应尽量利用变电所已有的电力设备构成分压器来测量电压。通常可利用的设备有1I0kV及以上电压等级的电容套管和电容式绝缘结构的电流互感器末屏抽头。电容套管的电压抽头和测量抽头小套管因有较高的频率响应(通常可达数百干赫),常被使用组成分压器。11V及以上电压等级的电容式绝缘结构的电流互感器,可利用其主绝续末屏抽头,配以适当的低压臂电容器组成分压器,它具有与电容套管相似的频率响应特性。较高电压系统中常用的电容式电压互感器(CVT),如果不接上中间变压器、继电器或通信设备,其频率响应可达100kHz及以上。屯磁式电压互感器(TV)仍然是使用广泛的电压测量转换装置,适用于频率不太高(10kHz以下)的暂态电压测量。常规的电压互感器和电容式电压互感器(CVT不加改进)多用来测量稳态电压,35kV及以下电压可采用少油断路器的均压电容或其他合适的交流高压电容器组装成电容分压器使用。
电容分压器的高压臂电容,通常可选用100pF~1000pF或以上,组装后的工频耐压水平应达到系统电压相应的规定标准,外绝缘宣采用瓷套式,以防雨淋。目前大多采用电流互感器测量商压电流,采用无感式电阻分流器测量避雷器电流。无感电阻分流器具有防靠结构,配以光纤传输,被测信号可用在高电压带电测量,其频响特性较高,仅在特殊要求时采用。
SF。气体绝缘组合电器操作时产生的陡波前暂态过电压(VFFTO)频率高达数十兆赫至几百兆赫,现场测盘需考患不少新的问题,应按相关的EC标雅和国家标准测试,现场试验中常用測量转换装置的特性和应用范列于表4,供选用参考。6
转换装置频率范围和应用
电磁式电乐互感器(TV)
DC~10kHz (25kHz)
熬4常用测量转换装置特性和应用范雷应用条件
(1)高频时测延准确度随负载而变:(1)母线电压(GIS 除外);
【2)线路电压
【3】变压器电压
(4)谐握过电压
电流互感器(TA)
DC~-10kHz (25kHz)
(1)线路电流;
(2)变压器电流
(3)电容器电流
(4)电抗器电流:
(5)故障电流,
(6)电缆电统:
(7)断路器分合间时间
套管电容及电容式
绝缘 TA 末屏抽头
50Hz~500cHz
(1)母线电压:
(2)电抗器电压;
(3)断路器电压
(4)变压器电压
电容式电压互感器的电容部
(CVT) 50Hz~150kHz
(1)母线电压:
(2)变压器电压:
(3)断路器电压
(3)线路电压
电用分流器
DC数兆赫
(1) TA 电流
(2)避雷器电流
(3)线路电流
电容分压器
【由电容器组装》
50Hz~数兆赫
(1)线路电压,母线电压
(2)变压器电压
(3)断路器电压
(2)商频时变比修正系数由试验决定:【3)在某些将母线停电的操作中,需接电阻负裁,以防止铁磁谐搬
(1) 高频时测量推确度随负载和铁芯设计而变:
(2)测进含有直流分量的电流时,铁芯受饱和影响:
(3)测故障电流时,保护级TA优于测量级TA:
(4)高频时变比修正系数由试验决定:(5)电阻分流器应接在二次侧,应防让开路
(1)需配以低压臂电容器组成电容分压器:
(2)分压比由试验决定;
(3)不应冉接上其他负载
(1)将原有的中间变压器引[线断开,配以低压臂电容:
(2)若原来次回路中没有CVT,接上测鱼用 CVT 后,因电容量较人,可能影响暂态恢复电压波形
(3)不应再接上其他负载
(1)必须为无感式:
(2)一般用于低电位电路中:
(3)由于低电位电路,有时需加特殊屏蔽(1)需另行特殊组装:
(2)机械结构器注意
DL/T1041—2007
接线图、变比
电话:A-Kna×#
式甲 KT-电流互感器变准比
同序号3接线
DL / T 1041 — 2007
转换装置频率范围和应用
电阻分压器
DC→数兆赫
GIS外壳电位等
5.2.2测量转换装置的校验
表4(续)
应用条件
(1)允许功串较小,在电压不太高的条件下使用;
(2)适用于频响要求较高的条件:(3)无避式绕制
5.2.2.1测量分压器的频率响应特性R
接线图、变比★
对首次使用的分压器,可能时应测量它的频率响应特性,测量接线图如图4所示。示罪
销号度生器
IOF2-JOMHz,
图4分压器频率响应特性测量接线图用正弦波形的信号发生器对被试分压器施加电压恒定的信号1,其幅值用示波器通道Ch1监测。示波器的另一通道Ch2,选用适当的Y轴放大倍率,测重分压器的输出电压u2,在保持4电压幅值不变的条件下,逐步升高频率,观察2电压幅值死始缩小(约下降5%)时的频率,即为该分压器的最高使用频率。
5.2.2.2电容分压器刻度因数的现场校核利用变电所电力设备(电容套管,TA绝缘末屏等)组成的电容分压器,可用工频电压和电压互感器校核分压器的刻度因数,并应把测量电缆的电容和二次分压器一并包括在内,使校核结果真实可信。校核分压比接线图如图5所示。
分压器及其信号传输系统的刻度因数乘以仪器的读数,即为测盘值。R
刻度因数(变比)★一i×TV变比载宇式电压装
图5利用电压互感器现场校核分压比接线5.2.2.3二次分压器
为了配合暂态测量仪器额定输入电压(1V或5V等)的需要和便于按波形幅度调节测量仪器的输入电压,有时要设置二次分压器(见图6)。二次分压器通常选用低电感的电容器作为Cs(S1pF~200pF,大多用100pF),固定在屏蔽盒中,或用数只电容器用波段并关来选择:为了调节方便,C可选用可变8
电容箱,用屏蔽线连接。
DL/T1041—2007
一次分压器的输出电压一般设计选取50V~100V,经二次分压器降为1V或5V。二次分压器适用于输入阻抗较高的测量仪器(示波器、暂悉记录仪等)。测量分压器的频率响应时,应连同二次分压器一并进行。尤其当采用输入阻抗较小的磁带记录仪时,宜连同磁带仪测量整体的频率响应。选用时应检验分压器和低阻抗仪器是否能配合使用,必要时可增大C3的电容值,或用阻抗变换器。@
外屏敲
5.2.2.4分流器
内屏蔽
图6二次分压器
测量仪器
测量避雷器电流一般来用无感式电阻分流器。通常可采用会以塑料绝缘软管的电阻线,对折、绞合成“麻花式”无感分流器,具有较高的颊率响应,能满足使用要求。分流器的校验:50Hz电流()经电流表通入分流器,用数字式电压表测最分流器两端的电压(U2)最好带上所用的同轴电缆一起测量。将输入电流(I)除以输出电压(U2),算出分流器的刻度因数。5.3测量信号传输系统
考虑到现场试验时万一发生设备故障,为了保障人身和测量设备的安全,测量仪器大多设置较远,传输测量数据的同轴电缆或光纤电缆长度大多均在百米或以上。若为了便丁与主控制室人员联系,大多将测量仪器设置在理控制室内。5.3.1同轴电缆
若采用同轴电缆传输测量信号,应尽可能采用双屏蔽同轴电缆(波阻抗为752或502均可),按图2a)接线。
采用同轴电缆传输信号应注意两个主要问题。首先是接地点问题。每台测量仪器及其直接测量回路(同轴电缆的线芯和内屏蔽有信号电流直接通过)应保持一点接地(图2)。电缆外屏蔽不属直接测量回路,仅为拖制外界电磁干扰和出于安全需要,应在两端接地。在电抗器等设备漏磁干扰较强的地方,应采用光纤电缆传输信号。
实践经验表明,采用同轴电缆时,一台多通道的测盘仪器只宜测量一组三相电压(或电流),所用的3台分压器底部的接地线宜连通,并在近旁一点与接地网连接。一台多通道测量仪器各通道不是完全隔离的,不宜同时测量来自两个或以上不同接地点(虽在同一接地网范围,但两者相距数一米以上)分压器的测量信号,应按图2所示用2台测愈仪器测量。只有来用下列措施之一,才宜将来自不同接地点的数个信号用一台多通道记录仪器同时进行测量。a)将各通道分别改用5.3.2光纤电缆传输信号,代替同轴电缆:b)用同轴电缆时,每个通道加装有足够绝缘水平的隔离放大器,其绝缘水平一般不低于3kV(50Hz):
用同轴电缆时,采用每个通道相互绝缘的、具有特殊差分输入式的记录仪器,但应注意各差分c)
输入端对地(机壳)的绝缘水平:如果可能的话,将处于不同接地点的数纽分压器的接地极(需对地绝缘),用绝缘导线相互连接,然后在一点与接地网连接接地,在使用同轴电缆的条件下,可以改善对测量结果的影响。此法适用于用一般差分输入仪器测量断路器断口间的恢复电压,断1两侧的分压器的接地线合并在一处接地。
