DL/T 1092-2008
基本信息
标准号： DL/T 1092-2008
中文名称：电力系统安全稳定控制系统通用技术条件
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：287615
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL /T1092-2008.General conditions of security and stability control system for power system.
1范围
DL /T1092规定了电力系统安全稳定控制系统(以下简称为稳控系统)的基本技术要求、试验方法、检验规则、标志、包装、运输、贮存等。
DL /T1092适用于稳控系统，对于单个厂站的安全稳定控制装置(以下简称为稳控装置)可以参照执行，并作为这类系统或装置的科研、设计、制造、检验、运行的依据。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
3术语和定义
下列术语和定义适用于本标准。
3. 1安全稳定控制装置security & stability control equipment
为保证电力系统在遇到DL755规定的第二级安全稳定标准的大扰动时的稳定性而在电厂或变电站内装设的控制设备，实现切机、切负荷、快速减出力、直流功率紧急提升或回降等功能，是确保电力系统安全稳定运行的第二道防线的重要设施。主要由输入、输出、通信、测量、故障判别、控制策略等部分组成。
1范围
DL /T1092规定了电力系统安全稳定控制系统(以下简称为稳控系统)的基本技术要求、试验方法、检验规则、标志、包装、运输、贮存等。
DL /T1092适用于稳控系统，对于单个厂站的安全稳定控制装置(以下简称为稳控装置)可以参照执行，并作为这类系统或装置的科研、设计、制造、检验、运行的依据。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
3术语和定义
下列术语和定义适用于本标准。
3. 1安全稳定控制装置security & stability control equipment
为保证电力系统在遇到DL755规定的第二级安全稳定标准的大扰动时的稳定性而在电厂或变电站内装设的控制设备，实现切机、切负荷、快速减出力、直流功率紧急提升或回降等功能，是确保电力系统安全稳定运行的第二道防线的重要设施。主要由输入、输出、通信、测量、故障判别、控制策略等部分组成。

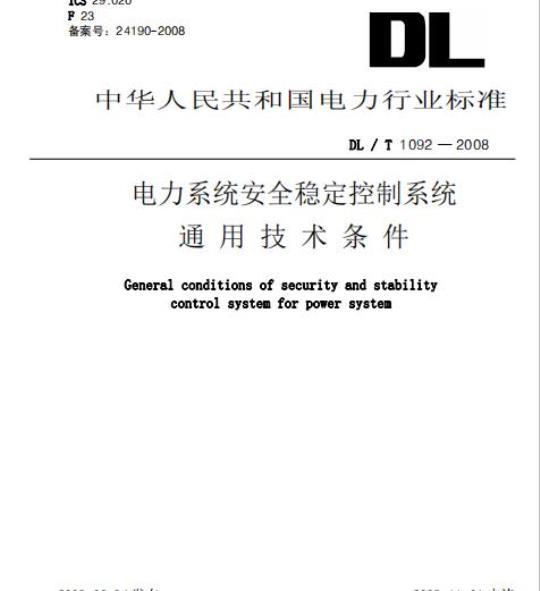

标准图片预览
标准内容
ICS29.020
备案号：24190J2008
DL/TMO-OMMU
中华人民共和国电力行业标准
DL/T1092—2008
General conditions of security and stabilitycontrolsystemforpowersystem
QMMUJMSJMQ
QMMU MN MN
中华人民共和国国家发展和改革委员会发布
规范性引用文件
术语和定义
技术要求
检验规则
标志、包装、运输、贮存
第一章、目
DL/TMO-OMMU
DL/TMO-CMMU
电力系统安全稳定控制系统是由两个及以上厂站的安全稳定控制装置通过通信设备联络构成的系统，是确保电力系统安全稳定运行的第二道防线的重要设施。规范其技术要求，对安全稳定控制系统的设计、科研、制造、运行有重要的指导意义。本标准是根据《国家发展改革委办公厅关于印发2007年行业标准修订、制定计划的通知》（发改办工业［2007」1415号）的安排制定的。本标准由中国电力企业联合会提出。本标准由全国量度继电器和保护设备标准化技术委员会静态继电保护装置分技术委员会归口并负责解释。
本标准主要起草单位：中国南方电网电力调度通信中心、南方电网技术研究中心、南京南瑞继保电气有限公司。
本标准主要起草人：曾勇刚、黄河、杨普柏、吴小辰、宗洪良、陈松林、孙光辉。本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化中心（北京市白厂路二条一号，100761）。
N范围
电力系统安全稳定控制系统通用技术条件DL/TMO-QMMU
本标准规定了电力系统安全稳定控制系统（以下简称为稳控系统）的基本技术要求、试验方法、检验规则、标志、包装、运输、贮存等。本标准适用于稳控系统，对于单个厂站的安全稳定控制装置（以下简称为稳控装置）可以参照执行，并作为这类系统或装置的科研、设计、制造、检验、运行的依据。O规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T191包装储运图示标志（GB/T1912008，IS0780：1997，MOD）GB/T2423.1一2001电工电子产品环境试验第2部分：试验方法试验A：低温（IEC60068-2-1：1990，IDT)
GB/T2423.2一2001电工电子产品环境试验第2部分：试验方法试验B：高温（IEC60068-2-2:1974,IDT)
GB/T2423.3电工电子产品环境试验第2部分：试验方法试验Cab：恒定湿热试验（GB/T2423.32006，IEC60068-2-78：2001,IDT）GB/T2887—2000电子计算机场地通用规范GB/T19520.3电子设备机械结构482.6mm（19in）系列机械结构尺寸第3部分：插箱及其插件（GB/T19520.3—2004，IEC60297-3：1984，IDT）GB/T7261一2008继电保护和安全自动装置基本试验方法GB/T9361一1988计算站场地安全要求GB/T11287一2000电气继电器第21部分：量度继电器和保护装置的振动、冲击、碰撞和地震试验第1篇：振动试验（正弦）（IEC60255-21-1：1988，IDT）GB/T14537一1993量度继电器和保护装置的冲击与碰撞试验（IEC60255-21-2：1988，IDT)
GB/T14598.3电气继电器第5部分：量度继电器和保护装置的绝缘配合要求和试验（GB/T14598.3—2006，IEC60255-5：2000，IDT）GB/T14598.92002电气继电器第22-3部分：量度继电器和保护装置的电气骚扰试验辐射电磁场骚扰试验（IEC60255-22-3：2000，IDT）GB/T14598.102007电气继电器第22-4部分：量度继电器和保护装置的电气扰试验-电快速瞬变/脉冲群抗扰度试验（IEC60255-22-4：2002，IDT）GB/T14598.13一2008电气继电器第22-1部分：量度继电器和保护装置的电气骚扰试验1MHz脉冲群抗扰度试验（IEC255-22-1：2007，MOD）DL/TMO-QMMU
GB/T14598.14一1998量度继电器和保护装置的电气干扰试验第2部分：静电放电试验（IEC60255-22-2:1996，IDT)GB16836一2003量度继电器和保护装置安全设计的一般要求GB/T17626.29电磁兼容试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化的干扰度试验（GB/T17626.29—2006，IEC61000-4-29：2000，IDT）DL755电力系统安全稳定导则
DL/T667远动设备及系统第5部分：传输规约第103篇：继电保护设备信息接口配套标准（DL/T667—1999，IEC60870-5-103：1997，IDT）IEC60255-24ElectricalrelaysPart24:Commonformatfortransientdataexchange（COMTRADE）forpowersystemsITU-T G.703:Physical/Electrical Characteristics of Hierarchical DigitalInterfaces Series G: Tranmission Systems and Media, Digital Systems and NetworkDigitalTerminalEquipments-GeneralStudyGro up15;Erratum l:Covring NoteP术语和定义
下列术语和定义适用于本标准。PKN
安全稳定控制装置security&stabilitycontrolequipment为保证电力系统在遇到DL755规定的第二级安全稳定标准的大扰动时的稳定性而在电厂或变电站内装设的控制设备，实现切机、切负荷、快速减出力、直流功率紧急提升或回降等功能，是确保电力系统安全稳定运行的第二道防线的重要设施。主要由输入、输出、通信、测量、故障判别、控制策略等部分组成。PKO
安全稳定控制系统security&stabilitycontrolsystem由两个及以上厂站的安全稳定控制装置通过通信设备联络构成的系统，实现区域或更大范围的电力系统的稳定控制。一般可分为控制主站、子站、执行站。PKP
整组动作时间operationtime
从故障判别所需条件全部满足开始至最后一级稳控装置控制命令出口的时间（包含出口继电器动作时间，但不包含人为设定的延时）。PKQ
第一道防线first-defence-line性能良好的继电保护装置，正确、快速切除故障元件，确保DL755规定的第一级安全稳定标准。
第二道防线second-defence-line采用稳定控制系统（装置），采用切机、切负荷等稳定控制措施，确保电力系统在发生概率较低的严重故障时能继续保持稳定运行，满足DL755规定的第二级安全稳定标准，PKS
第三道防线third-defence-lineDL/TMO-QMMU
采用失步解列、频率及电压紧急控制装置，当电力系统遇到多重、严重事故而稳定破坏时，采取措施，防止系统崩溃，避免出现大面积停电，满足DL755规定的第三级安全稳定标准。
Q技术要求
QKN环境条件
QKNKN正常工作大气条件
a）环境温度：-5℃～+40℃，-10℃～+55℃；b）相对湿度：5%～95%（装置内部，既不应凝露，也不应结冰）；c）大气压力：86kPa～106kPa，70kPa～106kPaQKNKOi
试验的标准大气条件
环境温度：15℃～35℃；
相对湿度：45%~75%；
c）大气压力：86kPa～106kPa。仲裁试验的标准大气条件
环境温度：+20℃土2℃；
相对湿度：45%~75%；
c）大气压力：86kPa106kPa。
QKNKQ贮存、运输极限环境温度
装置的贮存、运输允许的环境温度为-25℃～+70℃，相对湿度不大于85%。QKNKR周围环境
装置的使用地点应无爆炸危险、无腐蚀性气体及导电尘埃、无严重霉菌、无剧烈振动源：不存在超过本标准4.11规定的电气干扰；有防御雨、雪、风、沙、尘埃及防静电措施；场地应符合GB/T9361一1988中B类安全要求，接地电阻应符合GB/T2887一2000中4.4的规定。QKNKS特殊环境条件
当环境条件超出本标准4.1.1～4.1.5规定时，由用户与制造厂商定装置应适用的环境条件。
QKO额定电气参数
QKOKN直流电源
a）额定电压：220V、110V;
允许偏差：-20%~+10%；
纹波系数：不大于5%。
交流回路
交流电压：100V、100/V3V：
交流电流：5A、1A：
c）频率：50Hz。
QKP功率消耗
a）交流电流回路：当In=5A时，每相不大于1VA；当I=1A时，每相不大于0.5VA；
交流电压回路：当为额定电压时，每相不大于0.5VA：b）
c）直流电源回路：当正常工作时，不大于50W（单装置）；当装置动作时，不大于80W（单装置）。QKQ过载能力
a）交流电流回路：在2倍额定电流下，连续工作；在10倍额定电流下，允许10s；
在40倍额定电流下，充许1s；
b）交流电压回路：在1.2倍额定电压下，连续工作：在1.4倍额定电压下，允许10s。DL/TMO-QMMU
装置经过上述要求的过载后，应无绝缘损坏，并能符合本标准4.9、4.10的要求。QKR测量元件的准确度
温度变差：在工作环境范围内相对于20℃王2℃时，不超过士2.5%。a）交流电压有效值测量相对误差不大于1%UN（在0.2Un～1.2UN范围内）；b）交流电流有效值测量相对误差不大于1%IN（在0.2IN～1.5IN范围内）c）功率测量相对误差不大于2%P（在0.2UN～1.2UN，0.2I～1.5In范围内）；d）频率测量绝对误差不大于土0.01Hz。QKS装置时钟准确度
a）在有GPS对时信号条件下，24h装置时钟绝对误差不大于10ms；b）在无GPS对时信号条件下，24h装置时钟绝对误差不大于10s：c）在有GPS对时信号条件下，整套稳控系统装置之间时钟绝对误差不大于20ms。QKT整套系统（装置）的主要功能稳控系统（装置）应具有如下功能：a)
应具有电流、电压等参数监测功能：b）
应能监视主要输电断面功率、判断设备投停状态，识别电力系统运行方式；c）
应能自动判别系统故障、设备跳闸、运行参数异常等应能根据事故前设定的控制策略表，采取切机、切负荷等控制措施：d）
应能通过通信通道实时交换运行信息，传送控制命令等；应具有单站控制策略表逐项测试的手段；装置应具有自检功能；
应设有硬件出口闭锁回路，只有在电力系统发生扰动时，才允许开放出口；i)
装置应具有自复位功能，在正常情况下，装置不应出现程序走死的情况，在因干扰而造成程序走死时，应能通过自复位电路自动恢复正常工作；应能自动检测并记录通信通道中断、误码等异常状态；应具有投退通信通道的功能，宜通过连接片实现k）
装置应记录必要的信息，并能通过通信接口送出：信息不应丢失并可重复输出，记录信息内容至1）
少应满足判别装置各部分工作是否正常、动作是否正确的要求；m）应具有自动对时功能。
QKU稳控系统（装置）的主要技术要求稳控系统（装置）应能满足下列技术要求（其中未规定部分由企业产品标准规定）：应具有独立性、完整性、成套性、可扩展性：a)
b）在正常运行期间，装置的单一电子元件（出口继电器除外）损坏时，不应造成装置误动作，且应发出装置异常信号：免费标准bzxz.net
c）应根据具体情况合并、简化处理策略表中的运行方式类型；整组动作时间应小于100ms；
对稳控系统（装置）的测量、判别方面的要求：1）电流、电压等电气参数的显示和输出均应采用一次值；整定值的输入、显示及输出也应采用一次值：
频率测量应采用电压量测量：
设备的投停状态判别宜采用本侧电气量判别，运行中功率可能为零的联络线或变压器可采用断路器辅助触点和电气量综合判别：设备跳闸判别除采用本身的电气量外，宜采用相关设备的电气量变化进行综合判别4）
DL/TMO-QMMU
5）高压直流输电设备闭锁宜采用电气量和直流控制系统开关量信号进行综合判别；设备过载宜采用两相电流和有功功率进行综合判别。6）
对稳控系统（装置）的可靠性方面的要求：1）远方切机、切负荷等命令应至少持续发送100ms，以确保通信设备及远方装置能可靠收到；对通信报文应采用多种方式（如CRC、地址码、正反码等）进行校验；2）
接收远方命令应至少连续确认三报文；3）
对引入的开关量信号应进行必要的防抖措施5）
装置的所有引出端子不充许与装置的CPU及A/D的工作电源系统有直接电气联系。针对不同回路，应分别采用光电耦合、继电器转接、带屏蔽层的变压器磁耦合等隔离措施。g）对稳控系统（装置）的通信方面的要求：在通信通道中断（切换、退出、异常）期间，系统（装置）不应误动：1）
站间通信方式宜采用数字报文的形式传递运行信息及控制命令；2）
与光纤通信网的数字通信接口应符合ITU-TG.703标准；3）
采用载波通道时，宜采用编码方式，且发信及收信回路均不应具有时间展宽环节。4）
h）对稳控系统（装置）的记录方面的要求：装置与厂站监控系统或调度端管理系统间的通信传输规约应符合DL/T667的规定：1）
装置的故障录波记录格式应符合IEC60255-24：2001的规定：2）
装置的实时时钟及主要动作信号在失去直流电源的情况下不能丢失，在电源恢复正常后能重新正确显示并输出。
QKV绝缘性能
QKVKN绝缘电阻
在试验的标准大气条件下，装置的外引带电回路部分和外露非带电金属部分及外壳之间以及电气上无联系的各回路之间，用500V的直流绝缘电阻表测量具绝缘电阻值，应不小于100MQ。
QKVKO介质强度
a）在试验的标准大气条件下，装置应能承受频率为50Hz，时间1min的工频耐压试验而无击穿、闪络及元器件损坏现象：
b）工频试验电压值按表1选择。也可以采用直流试验电压，其值应为规定的工频试验电压值的1.4倍：
c）试验过程中，任一被试回路施加电压时，其余回路等电位互连接地，表N试验电压规定值
被试回路
整机输出端子和背板线对地
直流输入回路对地
交流输入回路对地
信号输出触点对地
无电气联系的各回路之间
整机带电部分对地
QKVKP冲击电压
额定绝缘电压
60~250
60~250
60~250
60~250
60~250
试验电压
在试验的标准大气条件下，装置的直流电源输入回路、交流输入回路、信号输出触点等诸回路对地，以及各回路之间，应能承受1.2/50us的标准雷电波的短时冲击电压试验。当额定绝缘试验电压大于60V时，开路试验电压5kV；当额定绝缘试验电压不大于60V时，开路试验电压为1kV。试验后，装置的性能应符合本标准4.7、4.8的规定。QKNM耐湿热性能
根据试验条件和使用环境，在以下两种方法中选择其中的一种。QKMMKN恒定湿热
DL/TMO-QMMU
装置应能承受GB/T2423.3规定的恒定湿热试验。试验温度为+40℃土2℃，相对湿度为（93土3）%，试验持续时间48h。在试验结束前2h内，用500V直流绝缘电阻表，测量各外引带电回路部分对外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间的绝缘电阻值应不小于1.5MQ，介质强度不低于本标准4.9.2规定的介质强度试验电压幅值的75%。QKMKO交变湿热
装置应能承受GB/T7261一2008中9.4规定的交变湿热试验。试验温度为+40℃土2℃，相对湿度为（93土3）%，试验时间为2周期，每一周期历时24h。在试验结束前2h内，用500V直流绝缘电阻表，测量各外引带电回路部分对外露非带电金属部分及外壳之间，以及电气上无联系的各回路之间的绝缘电阻值应不小于1.5MQ，介质强度不低于本标准4.9.2规定的介质强度试验电压幅值的75%。QKW抗电气干扰性能
QKKN辐射电磁场干扰
装置应能承受GB/T14598.92002中4.1.1规定的严酷等级为III级的辐射电磁场干扰试验，试验期间及试验后，装置性能应符合该标准中4.5的规定。QKMKO快速瞬变干扰
装置应能承受GB/T14598.10-2007中第4章规定的严酷等级为A级的快速瞬变干扰试验，试验期间及试验后，装置性能应符合该标准中4.6的规定。QKMKP脉冲群干扰
装置应能承受GB/T14598.13一2008中第4章规定的1MHz和100kHz脉冲群于扰试验，试验期间及试验后，装置性能应符合该标准中3.4的规定。QKKQ静电放电干扰
装置应能承受GB/T14598.14一1998中4.2规定的严酷等级为III级的静电放电干扰试验：试验期间及试验后，装置性能应符合该标准中4.6的规定。QKNO直流电源影响
a）在试验的标准大气条件下，分别改变本标准4.2.1中规定的极限参数，装置应可靠工作，性能及参数符合本标准4.5、4.6、4.7、4.8的规定；按GB/T17626.29中的规定进行直流电源中断20ms影响试验，装置不应误动；b)
c）装置加上电源、断电、电源电压缓慢上开或缓慢下降，装置均不应误动作或误发信号。当电源恢复正常后，装置应自动恢复正常运行。QKNP动态模拟
装置应进行动态模拟试验。在各种情况下，装置动作行为应正确，信号指示应正常，其性能应符合本标准4.5、4.6、4.7、4.8的规定。QKNQ连续通电
装置完成调试后，出厂前应进行连续通电试验。试验期间，装置工作应正常，信号指示应正确，不应有元器件损坏，或其他异常情况出现。试验结束后，性能指标应符合本标准4.5、4.6、4.7、4.8的规定。
QKNR机械性能
QKNRKN振动（正弦）
QKNRKNKN振动响应
DL/TMO-QMMU
装置应能承受GB/T11287—2000中3.2.1规定的严酷等级为I级的振动响应试验，试验期间及试验后，装置性能应符合该标准中5.1的规定QKNRKNKO振动耐久
装置应能承受GB/T11287一2000中3.2.2规定的酷等级为1级的振动耐久试验，试验期间及试验后，装置性能应符合该标准中5.2的规定。QKNRKO冲击
QKNRKOKN冲击响应
装置应能承受GB/T14537一1993中4.2.1规定的严酷等级为I级的冲击响应试验，试验期间及试验后，装置性能应符合该标准中5.1的规定。QKNRKOKO冲击耐久
装置应能承受GB/T14537一1993中4.2.2规定的严酷等级为I级的冲击耐久试验，试验期间及试验后，装置性能应符合该标准中5.2的规定。QKNRKP碰撞
装置应能承受GB/T14537一1993中4.3规定的严酷等级为I级的碰撞试验，试验期间及试验后，装置性能应符合该标准中5.2的规定。QKNS结构、外观及其他
QKNSKN机箱尺寸应符合GB/T19520.3的规定。QKNSKO装置应采取必要的抗电气干扰措施，装置的不带电金属部分应在电气上连成一体，并具备可靠接地点。
QKNSKP装置应有安全标志，安全标志应符合GB16836—2003中5.7.5、5.7.6的规定。QKNSKQ金属结构件应有防锈蚀措施。R试验
RKN试验条件
RKNKN除另有规定外，各项试验均在本标准4.1.2规定的试验的标准大气条件下进行。RKNKO被试验装置和测试仪表必须良好接地，并考虑周围环境电磁干扰对测试结果的影响。RKO稳控系统的试验环境
出厂试验时宜搭建与实际稳控系统一致的模拟试验环境，应满足整套稳控系统的联调试验要求。稳控系统规模较小时宜包括所有稳控厂站，规模较大时可适当简化控制命令执行厂站；站间通道可采用直连方式进行模拟；装置的外接电气量可采用试验仪输入。RKP技术性能试验
RKPKN基本性能试验
a）系统运行方式识别的检验：
装置的故障判别试验；
控制策略表功能逐项检查；
d）系统（装置）的通信通道交换信息试验e）主备（主辅）装置的配合及切换试验；f)
通信报文正确性试验：
远方控制命令确认顿数检查试验；g）
策略表功能系统联合调试：
整组动作时间测试。
RKPKO其他性能试验
数据采集的精确度和线性度范围；a）
b）开关量输入输出回路：
TV断线告警：
d）TA断线告警：
稳控系统（装置）其他异常报警功能检验：e)
定值准确性校验及掉电重启后定值检查；f)
检验定值区切换功能：
h）与厂站监控系统或调度端管理系统通信及信息显示、输出功能；i）硬件系统时钟校核。
RKPKP动态模拟试验
DL/TMO-QMMU
装置通过本标准5.3.1、5.3.2的各项试验后，根据本标准4.13的要求，在电力系统动态模拟系统上进行整组试验，检查装置的各种故障判据的正确性。试验结果应满足本标准4.7、4.8的规定。
试验项目如下：
a）系统正常运行；
b）系统发生各种故障及转换性故障；c）机组跳闸引起潮流联络线转移；d）系统发生同步、失步振荡。
RKQ温度试验
RKQKN工作温度试验
根据本标准4.1.1a）的要求，按GB/T7261一2008中9.1的规定进行温度试验，在试验过程中施加规定的激励量，温度变差应满足本标准4.5的要求。RKQKO温度购存试验
装置不包装，不施加激励量，根据本标准4.1.4的要求，先按GB/T2423.1一2001中第9章的规定进行低温贮存试验，在-25℃时贮存16h，在室温下恢复2h后，再按GB/T2423.2一2001中第8章的规定进行高温贮存试验，在+70℃时贮存16h。在不施加任何激励量的条件下，不出现不可逆变化。温度恢复后，装置性能符合本标准的有关的规定。在室温下恢复2h后，施加激励量进行电气性能检测，装置的性能应符合本标准4.1.4的规定。RKR功率消耗试验
根据本标准4.3的要求，按GB/T7261一2008第7章的规定和方法，对装置进行功率消耗试验。
RKS过载能力试验
根据本标准4.4的要求，按GB/T7261一2008第14章的规定和方法，对装置进行过载能力试验。
RKT绝缘试验
根据本标准4.9的要求，按GB/T14598.3规定的方法，分别进行绝缘电阻测量、介质强度及冲击电压试验。
RKU湿热试验
根据本标准4.10的规定，在以下两种方法中选择其中一种。RKV恒定湿热试验
根据本标准4.10.1的要求，按GB/T2423.3的规定和方法，对装置进行恒定湿热试验RKNM交变湿热试验
根据本标准4.10.2的要求，按GB/T7261一2008中9.4的规定和方法，对装置进行交变湿热试验。
RKW抗电气干扰试验
RKMKN辐射电磁场干扰试验
DL/TMO-QMMU
根据本标准4.11.1的要求，按GB/T14598.9的规定和方法，对装置进行辐射电磁场干扰试验。
RKMKO快速瞬变干扰试验
根据本标准4.11.2的要求，按GB/T14598.10的规定和方法，对装置进行快速瞬变干扰试验。
RKNKP脉冲群干扰试验
根据本标准4.11.3的要求，按GB/T14598.13的规定和方法，对装置进行脉冲群干扰试验。
RKMKQ静电放电干扰试验
根据本标准4.11.4的要求，按GB/T14598.14的规定和方法，对装置进行静电放电干扰试验。
RKNO直流电源影响试验
根据本标准4.12的要求，按GB/T17626.29中规定的方法，对装置进行电源影响试验RKNP连续通电试验
RKNPKN根据本标准4.14的要求，装置出厂前应进行连续通电试验、RKNPKO被试装置只施加直流电源，必要时可施加其他激励量进行功能检测。RKNPKP试验时间为室温100h（或40℃72h）。RKNQ机械性能试验
RKNQKN振动试验
根据本标准4.15.1的要求，按GB/T11287的规定和方法，对装置进行振动响应和振动耐久试验。
RKNQKO冲击试验
根据本标准4.15.2的要求，按GB/T14537的规定和方法，对装置进行冲击响应和冲击耐久试验。
RKNQKP碰撞试验
根据本标准4.15.3的要求，按GB/T14537的规定和方法，对装置进行碰撞试验。RKNR结构和外观检查
根据本标准4.16的要求，按GB7261一2008第5章的要求逐项进行检查，S检验规则
产品检验分出厂检验和型式检验两种。SKN出厂检验
每台装置出厂前应由制造厂的检验部门进行出厂检验，出厂检验在试验的标准大气条件下进行。检验项目见表2。
SKO型式检验
型式检验在试验的标准大气条件下进行。SKOKN型式试验规定
凡遇下列情况之一，应进行型式试验：a）新产品定型鉴定前；
b）产品转厂生产定型鉴定前；
c）连续批量生产的装置每四年一次（动模试验除外)：12
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
