DL/T 1397.3-2014
基本信息
标准号： DL/T 1397.3-2014
中文名称：电力直流电源系统用测试设备通用技术条件 第3部分:充电装置特性测试系统
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：2041198
相关标签： 电力 直流电源 系统 测试 设备 通用 技术 充电 装置 特性
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 1397.3-2014.General specification for DC power system test equipments of electric power system Part 3: Testing system of the charging device characteristics.
1范围
DL/T 1397.3规定了充电装置特性测试系统的基本技术要求和安全要求，以及检验方法、检验规则、标志、包装、运输、贮存等要求。
DL/T 1397.3适用于变电站、换流站、发电厂及其他电力工程中，为直流电源系统配备的充电装置进行出厂检验、型式检验以及现场检验的特性测试系统(简称产品)的设计、制造、检验和使用。
对于未涵盖的电动汽车非车载传导式充电机的特性测试系统可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423.1-2008 电工电子产 品环境试验第2 部分:试验方法试验 A:低温
GB/T 2423.2-2008 电 工电子产品环境试验第2 部分:试验方法试验 B:高温
GB/T2423.4-2008电工电子产 品环境试验第2部分:试验方法试验Db交变湿热 (12h+12h循环)
GB/T 2423.10-2008 电工电子产 品环境试验第2 部分:试验方法试验Fc: 振动(正弦)
1范围
DL/T 1397.3规定了充电装置特性测试系统的基本技术要求和安全要求，以及检验方法、检验规则、标志、包装、运输、贮存等要求。
DL/T 1397.3适用于变电站、换流站、发电厂及其他电力工程中，为直流电源系统配备的充电装置进行出厂检验、型式检验以及现场检验的特性测试系统(简称产品)的设计、制造、检验和使用。
对于未涵盖的电动汽车非车载传导式充电机的特性测试系统可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 191包装储运图示标志
GB/T 2423.1-2008 电工电子产 品环境试验第2 部分:试验方法试验 A:低温
GB/T 2423.2-2008 电 工电子产品环境试验第2 部分:试验方法试验 B:高温
GB/T2423.4-2008电工电子产 品环境试验第2部分:试验方法试验Db交变湿热 (12h+12h循环)
GB/T 2423.10-2008 电工电子产 品环境试验第2 部分:试验方法试验Fc: 振动(正弦)
标准图片预览
标准内容

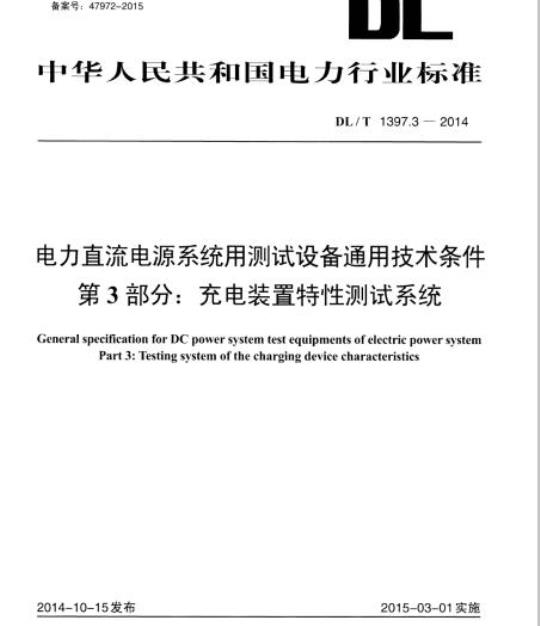

ICS27.100
备案号：47972-2015
中华人民共和宝电力行业标准
DL/T1397.3—2014
电力直流电源系统用测试设备通用技术条件第3部分：充电装置特性测试系统General specification for DC power system test equipments of electric power systemPart3:Testing system of the charging device characteristics2014-10-15发布
国家能源局
2015-03-01实施
前言·
规范性引用文件
3术语和定义
4产品分类、基本构成和额定值
4.1产品分类
4.2基本构成
4.3额定值·
5基本技术要求
5.1使用条件要求
5.2结构要求
一般要求
5.4技术参数
功能要求
5.6平均无故障时间（MTBF）
5.7其他
安全要求
电气间隙和爬电距离
绝缘性能·
防护等级
防触电措施
电磁兼容
环境适应能力
检验方法
一般检查
参数测试
绝缘试验
功能检测
防护等级验证
电磁兼容试验
7.8环境试验
8检验规则
检验分类··
8.2出厂检验·．
8.3型式检验
9标志、包装、运输和贮存
DL/T1397.3—2014
DL/T1397.3—2014
DL/T1397.3—2014
DL/T1397《电力直流电源系统用测试设备通用技术条件》包括以下7个部分：一第1部分：蓄电池电压巡检仪；一第2部分：蓄电池容量放电测试仪：一第3部分：充电装置特性测试系统：一第4部分：直流断路器动作特性测试系统：一第5部分：蓄电池内阻测试仪；-第6部分：便携式接地巡测仪：第7部分：蓄电池单体活化仪。
根据电力直流电源系统用测试设备的发展和使用情况，本标准的结构可能做进一步扩展。本部分为DL/T1397《电力直流电源系统用测试设备通用技术条件》的第3部分。本部分由中国电力企业联合会提出。本部分由电力行业高压开关设备及直流电源标准化技术委员会归口。本部分负责起草单位：国网四川省电力公司电力科学研究院、中国电力科学研究院。本部分参加起草单位：深圳奥特迅电力设备股份有限公司、浙江科畅电子有限公司、河北创科电子科技有限公司。
本部分主要起草人：李晶、李世平、赵梦欣、丁丹一、陈书欣。本部分参加起草人：侯国彦、王凤仁、潘柄利、李立军、王涛、王文东、马建辉、周电波、林应南、刘伟军。
本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
1范围
DL/T1397.3-2014
电力直流电源系统用测试设备通用技术条件第3部分：充电装置特性测试系统DL/T1397的本部分规定了充电装置特性测试系统的基本技术要求和安全要求，以及检验方法、检验规则、标志、包装、运输、贮存等要求。本部分适用于变电站、换流站、发电厂及其他电力工程中，为直流电源系统配备的充电装置进行出厂检验、型式检验以及现场检验的特性测试系统（简称产品）的设计、制造、检验和使用。对于未涵盖的电动汽车非车载传导式充电机的特性测试系统可参照使用。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.1-2008电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2一2008电工电子产品环境试验第2部分：试验方法试验B：高温GB/T2423.4-2008
12h循环）
电工电子产品环境试验第2部分：试验方法试验Db交变湿热（12h+GB/T2423.10—2008
电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2900.1电工术语基本术语
3电工术语电力电子技术
GB/T2900.33
GB/T2900.41
GB/T2900.77
电工术语原电池和蓄电池
电工术语电工电子测量和仪器仪表第1部分：测量的通用术语外壳防护等级（IP代码）
GB4208—2008
GB/T4365
电工术语电磁兼容
测量、控制和实验室用电气设备的安全要求第1部分：通用要求GB/T4798.2
电工电子产品应用环境条件第2部分：运输GB/T17626.2—2006
GB/T17626.4—2008
—2008
GB/T 17626.5
GB/T17626.8—2006
电磁兼容试验和测量技术静电放电抗扰度试验试验和测量技术电快速瞬变脉冲群抗扰度试验电磁兼容
电磁兼容试验和测量技术浪涌（冲击）抗扰度试验电磁兼容试验和测量技术工频磁场抗扰度试验GB/T20626.1-2006特殊环境条件高原电工电子产品第1部分：通用技术要求特殊环境条件高原电工电子产品第2部分：选型和检验规范GB/T20626.2—2006
电力系统直流电源柜订货技术条件DL/T459
DL/T980数字多用表检定规程
DL/T1397.2电力直流电源系统用测试设备通用技术条件第2部分：蓄电池容量放电测试仪JJG445—1986直流标准电压源检定规程JJG598直流数字电流表试行检定规程1
DL/T1397.3—2014
JG780—1992交流数字功率表
JJF1057—1998数字存储示波器
3术语和定义
GB/T2900.1、GB/T2900.33、GB/T2900.41、GB/T2900.77、GB/T4365和DL/T459界定的以及下列术语和定义适用于本文件。
充电装置特性测试系统testsystemforchargingdevicecharacteristics为电力直流电源系统中的充电装置进行检验的测试设备（或系统）。用于依据充电装置的技术规范进行出厂检验和型式检验，依据运行维护规程进行现场检验或能力验证。4产品分类、基本构成和额定值
4.1产品分类
产品分为固定式和便携（移动）式。4.2基本构成
4.2.1固定式产品由测控单元、负载调节单元和调压单元三个部分组成。4.2.2便携式产品可由测控单元和负载调节单元组成。调压单元作为便携式产品的可选部件。4.2.3测控单元为实现测试、显示、控制、记录和报表生成等功能。测控单元可安装在一个独立的箱体内，或与负载调节单元或调压单元安装于同一个箱体。4.3额定值
4.3.1负载调节装置额定电流可优先采用下列数值：5、10、20、30、40、50、60、80、100、160、200、250、315、400A。
4.3.2调压装置额定容量可优先采用下列数值：6、9、12、15、21、30、45、60、90、150kVA。注：仪6kVA和9kVA适用于便携式产品。5基本技术要求
5.1使用条件要求
5.1.1正常使用的环境条件
5.1.1.1环境温度不高于+45℃，不低于-10℃。5.1.1.2
日平均相对湿度不大于95%，月平均相对湿度不大于90%，表面无凝露。大气压力范围为80kPa～110kPa（海拔2000m及以下）。5.1.1.3
安装使用地点通风良好，无强烈震动和冲击，无强电磁干扰。使用地点无爆炸危险的介质，周围介质中不应含有腐蚀金属、破坏绝缘和表面涂覆层的介质及导电介质，不允许有严重的霉菌存在。5.1.2正常使用的电气条件
5.1.2.1交流输入电压波动范围不超过土20%。5.1.2.2
频率变化范围不超过土2%。
5.1.2.3不对称度不超过5%。
5.1.2.4非正弦含量不超过10%。5.1.3特殊使用的环境及电气条件5.1.3.1超出5.1.1和5.1.2规定的使用条件为特殊使用条件，应在满足本部分安全要求的前提下，由用户与制造厂协商确定
2大气压力为80kPa以下时，制造厂应根据GB/T20626.1一2006的要求进行设计和生产。5.1.3.2
5.2结构要求
5.2.1产品的外壳要求如下：
a）平整光滑，外表面无突出异物；b）牢固可靠，具有一定机械强度；c）表面涂覆层色泽均匀，无起泡和龟裂DL/T1397.3—2014
5.2.2面板上的元器件操作灵活无卡涩，用以说明功能的文字、符号、标志清晰耐久。5.2.3产品的连接线或测试线要求如下：按红、黑两色区分导线的极性，在线耳或线夹等处的极性符号应正确、清晰、不易磨损：a）
b）导线的引入误差不影响测试的准确度；c）导线粗细均匀、表面无破损，不降低产品的绝缘强度。5.2.4产品的金属外壳或框架上应有接地端子以及明显的接地标志。配有可装卸的黄底细黑条专用接地线。接地连接处应有防锈、防粘漆措施，应保证产品上所有非带电金属部件可靠接地。5.3一般要求
5.3.1调压装置电压调节范围不小于土20%。便携式产品的调压装置结构应便于搬运，在额定输入电压的条件下，调压范围不小于土15%。5.3.2三相调压装置额定功率不小于6kVA。5.3.3调压装置电压输出的总谐波含量不大于5%。5.3.4产品纹波干扰量不大于1%（但不能吸收充电装置的纹波干扰量）。5.3.5应采用中文操作界面，显示屏应不小于25.4cm（10in）。5.3.6
额定容量连续工作时间不小于12h。5.3.7产品的A计权噪声不大于60dB5.4技术参数
5.4.1检测范围。
交流电压：0V～260V（相）：
直流电压：0V~300V或0V~150V；b)
直流电流：0A50A（宜具备并联负载扩大电流的功能）；c）
纹波电压：0V~~5V：
交流功率：0V～260V、0A～20A（相）。e）
5.4.2检测准确度。
交流电压：1%：
直流电压：0.2%；
直流电流：0.5%；
d）纹波测量：时间为0.2%，幅度为1%；e）交流功率：1%。
5.5功能要求
5.5.1产品应具备充电装置输出电压（流）整定值调整后，按DL/T459规定的范围进行稳流精度、稳压精度、稳波系数、均流不平衡度、效率、限压、限流与限值等的自动测试、计算和判断精度误差的功能。
产品宜具备蓄电池组容量放电测试的功能。5.5.2产品应具有时钟误差的数字微调功能。5.5.3产品应具备以下显示功能：a）产品应具备友好的人机对话功能，每步操作均有提示及确认；b）应同步显示稳流（压）精度和纹波系数各测试点的数值：DL/T1397.3—2014
应同步显示各测试点的纹波波形：应显示限压、限流值：
e）产品调压装置缺相应显示。
5.5.4产品应具备以下保护与控制功能：a)
具备完善的过电流、过电压和过热保护功能：应能人为中断、暂停与恢复测试过程；应具备调压装置过载、机械过位保护。5.5.5产品应具备以下记录与报表功能：a)
产品应配置测试管理系统，对测试数据进行分析与管理，应能按照厂/站名，蓄电池组编号厂家及安装白期等，进行数据分析与管理：被测充电装置的每个整定值都应进行全范围不少于27个测量点的全自动测试、记录、计算和判断，并能自动生成测试报告：测量数据除可直接打印报告、数据查询外，应以Excel格式存储，或能方便地转成Excel格式，并可通过USB接口拷贝数据。5.5.6产品应能通过密码设置实现权限管理。5.5.7产品应提供有USB、RS232或RS485的标准接口，方便测量数据读取及与就地的上位机进行通信。
5.6平均无故障时间（MTBF）
正常运行环境下大于50000h。
5.7其他
具备蓄电池组容量放电测试的产品，应满足DL/T1397.2的要求。6安全要求
6.1电气间隙和爬电距离
6.1.1主回路、控制回路和辅助回路的电气间隙和爬电距离应符合表1的规定。表1电气间隙和爬电距离
额定电流等级N
额定绝缘电压U
60≤300
300电气间隙
IN≤63A
爬电距离
电气间隙
爬电距离
注：具有不同额定值的主回路、控制回路和辅助回路导电部分之间的电气间隙和爬电距离按最高额定绝缘电压选取。6.1.2不同极的裸露带电的导体之间，以及裸露的带电导体与未经绝缘的不带电导体之间的电气间隙应不小于12mm，爬电距离应不小于20mm。6.1.3海拔2000m以上高原地区使用产品的电气间隙应根据GB/T20626.1一2006中表2规定的系数进行修正。
6.2绝缘性能
6.2.1试验部位
产品的下列部位应进行电气绝缘性能试验：4
a）非电连接的各带电电路之间；b）各独立带电电路与地（金属框架）之间：c）所有小母线、汇流排与地之间（断开与其他支路的连接）。6.2.2绝缘电阻
DL/T1397.3—2014
用绝缘电阻测试仪器测量6.2.1所列部位的绝缘电阻。测试仪器的开路电压等级应符合表2的规定，绝缘电阻应不小于10MQ。
6.2.3介质强度
用工频耐压试验装置，对6.2.1所列部位施加频率为50Hz土5Hz的工频电压1min，或用直流耐压试验装置施加直流电压1min。试验电压应符合表2的规定，试验过程中应无绝缘击穿和闪络现象。6.2.4冲击耐压
用冲击耐压试验装置，对6.2.1所列部位施加正负极性各3次的冲击电压，每次间歇时间不小于5s。试验电压应符合表2的规定，电压波形为1.2us/50us的标准雷电波，输出阻抗为5002，试验过程中应无击穿放电现象。
6.2.5高海拔修正
海拔2000m以上高原地区使用产品的试验电压等级应根据GB/T20626.1一2006中表3规定的系数进行修正。
绝缘电阻及绝缘试验的试验电压等级表2
额定绝缘电压U
U≤63
63250U≤500
绝缘电阻测试仪器的电压等级
介质强度试验电压
注1：括号内数据为直流介质强度试验值。注2：出厂试验时，介质强度试验允许试验电压高于本表中规定值的10%，试验时间为15。6.3防护等级
产品外壳的防护等级应不低于GB4208—2008中IP21的规定6.4防触电措施
产品上所有裸露的非带电金属部件与接地端子之间的电阻应不大于0.12。6.5温升
冲击耐压试验电压
6.5.1产品在额定负载条件下连续工作，各发热元器件的温升不得超过表3的规定。表3产品各发热元器件的极限温升发热元器件
高频变压器外表面
电子功率器件外壳
电子功率器件衬板
电阻发热元件
与半导体器件的连接处
与半导体器件连接的塑料绝缘线温升
DL/T1397.3-2014
发热元器件
母线连接处
操作手柄
可接触的外壳和覆板
应在外表上方30mm处测量。
表3（续）
铜-铜
铜糖锡-铜糖锡
金属材料
绝缘材料
金属材料
绝缘材料
装在产品内部的操作手柄，允许其温升比本表中数据高10K除另有规定外，对可以接触，但正常工作时不需触及的外壳和覆板，允许其温升比本表中数据高10K，6.5.2发热元器件不应影响周围元器件正常工作，不应造成自身及周围元器件损坏。6.5.3海拔2000m以上高原地区使用的产品应根据GB/T20626.2一2006中5.2.1的规定，由用户与制造厂协商确定。
6.6电磁兼容
6.6.1电磁兼容的检验结果及合格判定6.6.1.1检验结果
抗扰度试验过程中可能出现以下四种结果：a）在制造商、委托方或采购方规定的限值内性能正常；b）功能或性能暂时丧失或降低，但在骚扰停止后能自行恢复，不需要操作者干预；功能或性能暂时丧失或降低，但需操作者干预才能恢复；c）
d）因硬件或软件损坏，或数据丢失而造成不能恢复的功能丧失或性能降低。6.6.1.2合格判定Www.bzxZ.net
对检验结果采取以下方式判定：a）在试验中出现6.6.1.1中a）或b）的结果，判定为合格：b）在试验中出现6.6.1.1中c）或d）的结果，判定为不合格。6.6.2静电放电抗扰度
产品应能承受GB/T17626.2一2006中第5章规定的试验等级为3级静电放电抗扰度试验。6.6.3电快速瞬变脉冲群抗扰度
产品应能承受GB/T17626.4一2008中第5章规定的试验等级为3级的电快速瞬变脉冲群振荡波抗扰度试验。
6.6.4浪涌（冲击）抗扰度
产品应能承受GB/T17626.5一2008中第5章规定的试验等级为4级的浪涌（冲击）抗扰度试验。6.6.5工频磁场抗扰度
产品应能承受GB/T17626.8一2006中第5章规定试验等级为4级的工频磁场抗扰度试验。6.7环境适应能力
6.7.1低温工作
产品应能承受GB/T2423.1一2008中试验Ad规定的，以本部分5.1.1.1规定的产品运行环境温度下限作为试验温度，持续时间为2h的低温试验。在试验期间，产品应能正常工作。6.7.2高温工作
产品应能承受GB/T2423.2一2008中试验Bd规定的，以本部分5.1.1.1规定的产品运行环境温度上限作为试验温度，持续时间为2h的高温试验。在试验期间，产品应能正常工作。6
6.7.3低温储运
DL/T1397.32014
产品应能承受GB/T2423.1一2008中试验Ab规定的，以-50℃为试验温度，持续时间为16h，恢复时间为2h的低温试验。在试验结束后，产品应能正常工作。6.7.4高温储运
产品应能承受GB/T2423.2一2008中试验Bb规定的，以+70℃为试验温度，持续时间为16h，恢复时间为2h的高温试验。在试验结束后，产品应能正常工作。6.7.5交变湿热
产品应能承受GB/T2423.4一2008中第5章规定的，以+40℃为高温温度，循环次数为2的交变湿热试验。在试验结束前2h内，产品绝缘性能合格，在试验结束后，产品应能正常工作。6.7.6振动（正弦）
6.7.6.1振动响应检查
产品应能承受GB/T2423.10一2008中第5章规定的，在10Hz～150Hz范围内，在每个轴向上，位移幅值为3.5mm或加速度幅值为10m/s2的振动响应检查试验6.7.6.2耐久试验
6.7.6.2.1概述
在振动响应检查中，如果在10Hz～150Hz的频率范围内出现机械共振或其他作用的响应，应进行定频耐久试验，否则进行扫频耐久试验。6.7.6.2.2扫频耐久试验
产品应能承受GB/T2423.10一2008中第5章规定的，在每个轴向上进行20次本部分6.7.6.1规定的扫频循环。
6.7.6.2.3定频耐久试验
产品应能承受GB/T2423.10一2008中第5章规定的，在振动响应检查中在每一轴向上找到的每个危险频率上，进行持续时间为10min的振动耐久试验。6.7.6.3合格判定
在耐久试验结束后，产品外观不应发生明显变化，通电后应能正常工作。6.7.7检验合格判据的说明
6.7.7.1正常工作是指显示、通信及各项报警功能正常，不允许有功能丧失。6.7.7.2外观不发生明显变化是指零件不发生脱落，外壳不出现明显变形，防护等级仍符合6.3的规定。6.7.7.3绝缘性能合格为以下含义：a）在6.2.1规定的部位用表2规定试验电压等级的绝缘电阻表测量绝缘电阻，绝缘电阻不应小于1M2：
用工频或直流耐压试验装置，对6.2.1规定的部位施加为表2规定值的75%的试验电压b）
1min，试验结果应满足6.2.3的规定。7检验方法
7.1总则
7.1.1检测应在规定的正常的试验环境下进行，产品应处于干燥和无自热状态。7.1.2绝缘试验的大气条件不应超过下列范围：a）环境温度：+15℃～~+35℃；b）相对湿度：45%~75%：
c）大气压力：86kPa～106kPa。7.1.3所有试验应在完整的产品上进行。DL/T1397.3—2014
7.2一般检查
7.2.1外观检查
对产品整体进行目测观察，均应达到5.2要求。7.2.2接地端子
接地端子应符合5.2.4的规定。
7.2.3防触电性能
用电桥、接地电阻测试仪或数字式低电阻测试仪检查，应符合6.4的规定。7.3参数测试
7.3.1交流电压测量准确度
按DL/T980规定进行示值误差的检测，应满足本部分5.4.2检测准确度要求。检测方法为直接比较法，把被检产品的交流测量端和标准交流电压表并联接到交流电压源上。标准表示值为U，（即实际值），被检产品的显示读数为Ux，由式（1）计算得到相对误差值。接线如图1所示。U-Ue×100%
式中：
电压测量准确度：
标准电压：
显示读数。
可调 。
稳压电源。
被检产品
数字多用表
图1交流电压直接比较法接线
7.3.2直流电压测量准确度
按DL/T980的规定进行示值误差的检测，应满足本部分5.4.2检测准确度要求。检测方法为直流电压标准源法和直接比较法，接线分别如图2和图3所示。检测电压应从被检产品电压采样线端输入。直流标准！
电压发生器。
L被检产品
直流电压标准源法接线
稳压电源
被检产品
图3直流电压直接比较法接线
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
