DL/T 1403-2015.Technical specifications for smart substation monitoring and control system.
1范围
DL/T 1403规定了智能变电站监控系统的体系架构、功能要求、性能指标和技术条件。
DL/T 1403适用于110kV (66kV)及以上电压等级智能变电站监控系统设计、建设、设备研制、试验及验收，35kV及以下电压等级智能变电站监控系统可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 2887计算机场地通用规范
GB/T 13729远动终端设备
GB/T 17626 (所有部分)电磁 兼容试验 和测量技术
GB/T 22386电力系统暂态数据交换通用格式
GB/T 25931-2010网络 测量和控制系统的精确时钟同步协议(IEC 61588: 2009 IDT)
GB/T26862-2011电力系统同步相量测量装置检测规范
GB/T 26865.2电力 系统实时动态监测系统第2 部分:数据传输协议
3术语和定义
DL/T 860、GB/T 22386、GB/T 26865.2、GB/T 30155界定的以及下列术语和定义适用于本文件。
3.1智能变电站监控系统smart substation monitoring and control system
通过系统集成优化和信息共享，实现电网和设备运行信息、状态监测信息、辅助设备监测信息、计量信息等变电站信息的统一接入、统一存储和统一管理，实现智能变电站运行监视、操作与控制、综合信息分析与智能告警、运行管理和辅助应用等功能，并为调度、生产等主站系统提供统一的变电站操作和访问服务的一种变电站监控系统。

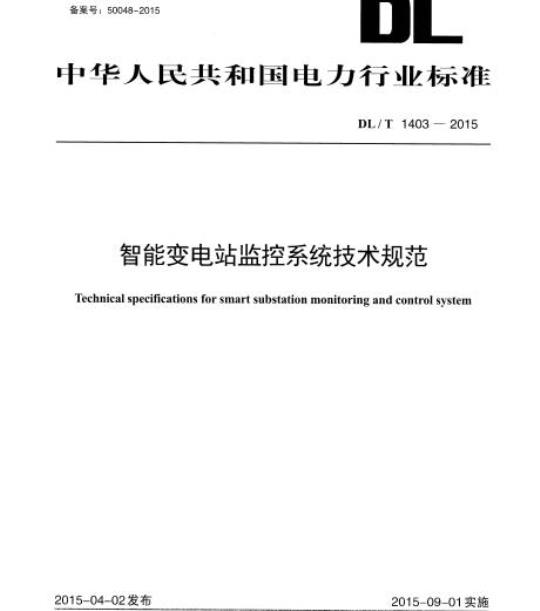

ICS 29.240.01
备案号：50048-2015
中华人民共和国电力行业标准
DL/T14032015
智能变电站监控系统技术规范
Technical specifications for smart substation monitoring and control system2015-04-02发布
国家能源局
20150901实施
规范性引用文件
术语和定义
缩略语
体系架构
功能要求.
8性能指标
9技术条件
附录A（资料性别录）不同电压等级智能变电站监控系统结构附录B（资料性附录）告警信总分类规范附录（（资料性附录）智能告警简报示例附录D（资料性附录）设备告警直传信息格式.对录F（资料性附录）故障分析报告D1./T1403—2015
DL/T 1403 —2015
本标准的附录A、附录B、附录C、附录D、附录E为资料性附录。本标准由中国电力企业联合会标准化中心提出。本标准由全国电力系统管理及其信息交换标准化技术委员会归口并负责解释。本标准起草单位：南瑞集团公司（国网电力科学研究院）、中国电力科学研究院、国家中力调度控制中心、国电南瑞科技股份有限公司、中国南方电网有限责任公司系统运行部（电力调度控制心）、国网吉林省电力有限公司、许继电气股份有限公司、北京四方继保自动化股份有限公司、国电南京自动化股份有限公司、国网江苏省电力公司电力科学研究院。本标准主要起草人：周斌、倪益民、十永福、张海滨、杨志宏、窦仁晖、张喜铭、杨松、工海峰、陆天健、施玉祥、杨威、张继国、廖泽友、任雁铭、尹军、袁宇波、张斌、许祖锋、樊陈、姚志强、高磊、李娟。
本标准为首次发布。
本标准在执行过程中的意见或建议反馈举中国电力企业联合会标准化中心（北京市自广路二条一号：1007612.
1范围
智能变电站监控系统技术规范
DL/T1403—2015
本标准规定了智能变电站监控系统的体系架构、功能要求、性能指标和技术条件，本标准运月」110kV（66kV）及以上电压等级智能变电站监控系统设计、建设、设各研制、试验及验收，35kV及以下电斥等级智能变电站监控系统可参照执行。2规范性引用文件
下列文件对」本文件的应是必不可少的：凡是注期的引用文件，仅所注H期的版本适用丁本文件：凡是不溢口期的引用义件、其最新版本（包搭所有的修改单）适川于本义件。GB/T2887计算机场地通川规
GB/T13729远动终端设备
GB/T17626（所有部分）电磁兼容试验利测量技术GB/T22386电力系统暂态数据交换通用格式GB/T25931-2010网络测景利控制系统的粘确时钟同步协议（IEC61588：2009IDT）GB/T26862—2011电力系统同步量测鼠装置检测规范GB/T26865.2电力系统实时动态监测系统第2部分：数据传输断议GB/T30149电网通用模型搭述规范GB/T30155智能变电站技术宁则
DL/T476-2012电力系统实时数据通信应用层协议DL/T634.5104远动设备及系统第5-104部分：传输规约采用标准传输协议集的IEC608705-101网络访问
远动设备及系统第5部分：传输规约第103篇：继电保扩设备信息接口配套标准DL/T 667
DL/860（所有部分）电力自动化通信网络和系统DL/T890（所有部分）能量管理系统应用程序接［DL/T1146DL/T860实施技术规范
DI/T1171电网设备通数据模型命名规范L/T1230电力系统图形描述规范
D/T5149220kV-~500kV变电所计算机监控系统设计技术规程中华人民共利国国家发展改苹委员会令2014年第14号电力监控系统安全防护规定IFC61850-90-5中力自动化通信网络利系统第90-5部分：应用1EC61850传输符合IFEEC37.118 /司相量信息（Connunicalion nctwotks and systems forpower utility automiation Part 90-5:L'seofIEC 61850 to transmit 5ynchrophasor infomation according lo IEEH C37.118)3术语和定义
DIT860、GB/T22386、GB/26865.2、GB/T30155界定的以及下列术语利定义适用于本文件，智能变电站监控系统smart substationmonitoringand contrul system迪过系统集成优化和信息共享，实现电网利设备运行信息、状态监测信息、辅助设备监测信总、计上
DL/T1403--- 2015
量信息等变电站信息的统一接入、统一存储和统一管理，实现智能变电站运行监视、操作与控制、综合信息分析与智能告警、运行管理和辅助应用等功能，并为谢度、生产等主站系统提供统一的变电站操作和访问服务的一种变电站监控系统、3.2
数据通信网关机communicationgateway实现变电站与调度、生产等主站系统之问的通信，为上站系统实现变电站监视控制、信息查询利远程浏览等功能提供数据、模型、图形和文件的传输服务的一种通信装置，3.3
综合应用服务器comprehensivcapplication server实现与状态监测、计量、PMUI、故障录波、电源、消防、安防和环境监测等设备（子系统）的信息通信，进行统一的处理、存储、分析和展示，实现对这些设备（子系统）的运行监视、操作与管理的设备。
虚端子virtualterminal
一种逻辑连接点。基于DL/T860的变电站使用GOOSE、SV等输入，输出信号，这些网络上传递的变量与传统屏柜的端子存在着对应关系，为了便于形象地理解和应用GOOSE、SV信号，将这些信寸的逻辑选接点称为虚端子
4缩略语免费标准bzxz.net
Configured IEDDescription
Common information Model
Dircct Current to Direct CurrentDC-DC
Gas Insulated Switchgear
GOoSE GetncricObjectOriented SubstationEventsHGIS
Hybrid Gas Insulated SwitchgearIntelligent Electronic DeviceTEDCapabilityDescription
IRIG-BInter-RangeInstrumentationGroup-BMTBF
Mean TimeBetwcen Failures
InstantiatedIEDDescriptionFileProduction Management SystemPhasor Measuremcnt Unit
Systcm Conliguration DescriptionSimple Network Managenent ProtocolSimplc: Network Time ProtocolSequence of Event
Systetm Specilication DescriptionSampled Values
Uninterrupted Powcr Supply
Virtual Local Area Network
Extensiblc Markup Language
IED实例配置文件
公共信息模型
直流一直流
气体绝缘金属封闭开关设备
通用面向对象的变电站事件
复合式组合电器
智能电了设备
IED能力错述文件
美国靶场仪器纽B型码
平均故障间隔时问，
实例化IED描述文件
生产管理系统
同步相量测量装胃
全站系统配置文件
简单网络管理协议
简单网络时间协议
事件顺序
系统规范文件
采样值
不间断电源
虚拟局域网络
可扩展标示语言
5总则
智能变电站监挖系统应遵循以下基本技术原则：a）遵循DL/T860，实现全站信息统一建模和接入：构建变电站全景数据，满足数据完整性、准确性和：致性的要求：b)
DL/T1403
实现变电站信息统存储利处理，提供统规范的数据访问服务，实现就地综介应用；e
实现变电站与调度（调控）中心信息纵向贯通，实翊数据优化、告警宜传、远程浏、认证d)
安全：
符合国家发展政苹委员会令2014年第14号的要求.e)
6体系架构
6.1概述
智能变电站自动化由监控系统利继电保护、输变中设备状态监测、辅助设备、时钟步、计量等设备实现。智能变电站监控系统纵向联通谢度、生产管理等系统、变电站内瓦联各ID设备，是变电站白动化系统的核心部分。
智能变电站监招系统直接采集站内电网运行信息和测控、保护等二次设各运行状态信息，通过标准化接口与输变电设各状态监测、辆助设备、计量等设备进行信息交完成变电站全站数据采集和处理；实现变电站监视、挖制和管理，同时为谢度（调剂中心）、生产管理等其他上站系统提供远程控制和浏览服务：监控系统结构及其和其他设备信息交五关系如图1所示，其中所有接入的信息应遵循DI/工860接入智能变电站监控系统
调度(调控)中心
智能变电站监控系统
监控+机
综合应用服务器
数据通倍网关机
合并单元
智能终端
生产管理等共他主站系统
站挖层
问隔层
过程层
辅助设备
输变电设备状态监测
注：图用虑杜标只部分与智能资申站监控系统进行信息交五，木标准对其均能和设术要求不收规定。图1智能变电站监控系统结构和信息交互关系示意图6.2系统结构
智能变中站监控系统结构遵循DL/860，分为过程层、间隔层和站控层：根据《电力整控系统安全防护规定》的要求，结合变电站信忌互和共享的发展需求，全变中站二次系统宜划分为安全「区和安全Ⅱ区，具体如下：
a）在安全I区卡，监控上机采集并存储中网运行利设各况等实时数据：1区数热通信网关机获2
DL/T1403—2015
取实时数据后占接向调度（调控）中心传输实时数据，并同时与调度（调控）中心逊行信息交互，工送变电设备异常及告警信息，提供信息查询和远程浏览服务。在安全II区中，综合应用服务器与输变电设备状态监测和辅助设备等进行通信，采集并储存电b
源、计量、消防、安防、坏境监测等信息，经过分析利处理后进行可视化展示。综介应用服务器通过正反向隔离装置向II/V区数据通信网关机发布信息，并巾II/IV区数据通信网关机传输给生产管理等其他管理系统。生产管理等其他管理系统的控制命令通过III/IV区数据通信网关传输给综合应门服务器，由综合应用服务器将其传输给指定设备。视频设备可通过综合数据网通请向视频站传送图像信息
不同电压等级的智能变电站监控系统的结构示意图参附录A.6.3系统构成
6.3.1站控层设备
站控层设备包括监控上机、操作员站、工程师工作站、数据通信网关机、综合应用服务器、时问同步装置等，主要功能要求如下：监控主机：实现站内设备的运行监视、操作与控制、防误闭锁、信息综合分析及智能告警功能。a）
操作员站：站内运行监控的主要人机界面，实现对全站一、二次设备的实时监视利操作控制，b
具有事件记录及报警状态显示利查询、设备状态和参数查询、操作控制等功能。c）工程师工作站：实现智能变电站监控系统的配置、维扩利管理.d）1区数据通信网关机：自接采集站内实时数据，通过专用通道向调度（调控）中心传送实时信息，同时接收调度（调控）中心的操作与控制命令；实现变电站告警信息向调度主站的直接传输，同时支持调度上站对变电站的图形调阅和远程浏觉。Ⅱ区数据通信网关机：实现Ⅱ区数据向调度（调控）中心的数据传输，具备远方查询利浏览功能III/IV区数据通信网关机：实现与PMS、输变电设备状态监测等H他主站系统的信息交。f）
综合应用服务器：接收站内一次设备在线监测数据、辅助设备数据、设备基础信息、PMC数g）
据、故障录波数据、继电保护管理信息等，进行集中处理、存储、分析和展示。综合应用服务器宜采用成熟商用关系数据库、实时数据库和时问序列数据库，支持多用户发访问，支持PMU高频率采集数据的存储，支持时序数据的变化即存储及数据压缩功能：h）时间同步装置：接收无线或有线授时信号，为全站所有设备提供统一的时间同步信号。6.3.2间隔层设备
问隔层设备包括测控装置、PMU装置等，主耍功能要求如下：a）测控装置：实时采集、处理、传输一次设备传感器数据，接收外部操作命令对开关等一次设备进行实时操作控制，并实现五防闭锁、同期检测等功能：b）PMU装置：进行同步相量的实时测量利输出，以及进行动态记录。6.3.3过程层设备
过程层设备包括合并单元，智能终端等，应能正确反映：次设备的运行状态及完成信息传递，主要功能要求如下：
a）合并单元：作为电流、电压互感器和保、测控装宵的中间接口，完同步采集电流利电压借号，输旧数字信息给保护、测控和计量等装置。智能终端：与一次设备采用电缆连接，与保护、测控等一次设备采用光纤连接，实现对一次设b)
备（如断路器、隔离开关、主变压器等）的状态测量、控制等功能。6.3.4网络通信设备
网络通信设备包括交换机、路由器、通信辅助设备等，为变电站设备提伙站内通信服务6.3.5信息安全防护设备
信息安全防护设备实现变电站信息的安全隔离，包括防火墙、纵向加密认证装置、单向物理隔离装4
6.3.6接入的设备
DL/T 1403—2015
包括保护装置、稳定控制装置、故障录波装置、输变电设备状态监测设备、安防与消防设备、环境监测设备、电能量采集设备以及站用电电源设备等。a）保护装置：监视实时采集的各种模拟量和状态品，当电力元件发生故障时，根据定的逻辑来发山告警信息或跳海指令米保护输变电设备的安全；稳定控制装置：当电网受到人扰动而出紧急状态附，执行切机、切负荷等紧急联介控制措施，b)
隔离故障源使系统恢复到稳定运行状态：c）
故障录波装鼠：白动、准确地记录电力系统各种相关电气量的变化情况，在电力系统发牛收障时，自动保存故障前、后过程的事件报告；d）输变电设备状态监测装置：通过安装在输变中设备内或附近的传感器，装置能自动采集、处埋和传送被监测设备状态数据，实现对输变电设备状况的连续自动检测；e）安防与消防设备：包含视频、消防、门禁、红外对射或电围栏等设备，实现变电站视频监控、火灾报警实时监测、安全警卫等功能：环境监测设备：包含广内外坏境、照明、暖通及给排水等环境监测设备，实现对变电站的温湿度、风力、水液、SF（休浓度、照明控制开关，风机运行状态、空调运行状态、水位、水泵运行状态等信息的监视；
电能量采集设备：双时采集变电站电能量，并将电能信息「送计量主站和变电站监控系统：g
站川电中源设备：将点流控制电源、电力专用UPS电源、电力专用逆变电源和通信专用DC-DCh)
变换器统·-设计，通过统的智能网络平台，实现对交白流控制电源全参数透明化管理。6.3.7工具软件
6.3.7.1工具软件分类
工具软件包括配置工具、模型校核工具、图形管理工具等：6.3.7.2配置工具
配置工具包括装置配置工具和系统配置工具。装置置工具是IED的专川配置T兵，川于创建和修改【CD文件，为新的ICD文件或借助ID文件修改IED实例的数据模型、参数和配胃值，以及将来白SCD文件中其他IRD的输入数据与装置内部信号绑定，成ILD专用的配置文件，并将置文件下装到IED。系统置T具是独立FLED的系统级工具，川于创建利修改SCD文件，导入ICD文件创建IED实例：配置IED问的交换信息，设定I的网络地址等适信参数并将IEID与一次系统关联对配置工其的要求如下：
a）曲置其应满DL/860和DI1146的要求；b）置工具对输入的数据应进行正确性有效性检查，牛成的文件应满足DL/T860.6中“schema的要求：
！置其应能口动牛成文件的版本信息（version利revision），记录修改时间和修改人，修改内c
睿和修改原因可人工填与；
d）ED记置T只应支持从SCD文件导出CD文件和IFD特定配置文件，亢支持文件的白动下装并保证下装文件的一致性：
系统配置工只穴支持图形化的方式配置“Substation（变电站）”部分并牛成SSD文件：c
系统配置工只导入ICD文件应保留！家移有命名空间及其元素，不修改ICD文件模型实例的任何参数，同时应能检测模板冲次；系统配置工，具应支持GOOSE和SV虚端下联系配置，可牛成虚端子连按图，以图形方式求表g）
示各虚端了之问的连接：
DL/ T 1403 — 2015
6.3.7.3模型校核工具
模型校核工具应能够读取变电站SCD文件，进行语义和语法验证，测试SCD文件的格式和内容是否正确，检测配置参数的合理性和-致性，包括介质访间控制（MAC）地址、网际协议（IP）地址唯性检测和VLAN设置等。模型校核工具还应具备CID文件检测功能，对装置下装的CID文件进行检测，保证与SCD导出的文件内容一致。对模型校核工其的要求如下：
具备SCD文件导入和校验功能，可读取变电站SCD文件，测试导入的SCD文件的信息是否a)
正确：
具备合理性检测功能，包括介质访问控制（MAC)地址、网际协议（LP）地址唯一性检测和IVLANb)
设置；
c）具备CID文件检测功能，对装置下装的CID文件进行检测，保证与SCD导出的文件内容一致。6.3.7.4图形管理工具
图形管理工具完成图形的编辑与显示功能，并可导入和导彤标准的图形义件，对图形管理工具的要求如下：
具有图元编辑、图形编辑利显示功能，并与数据库相关联，可动态显示系统采集的升关量和模a）
拟量、系统计算量和设备技术参数；b）导入和导出的图形应满足DI1230要求，以便与其他系统实现图形的共享。7功能要求
7.1数据采集
7.1.1总体要求
a）实现变电站内中网运行实时数据的采集；b）实现一次设备、一次设备和辅助设备运行状态数据的采集；c）量测数据应带时标、品质等信息7.1.2站内电网运行数据采集
7.1.2.1状态数据采集
状态数据采集主要包括：
断路器、隔离并关和接地开关的位置信息；a
主变斥器分接头的位置信息：
保护等设备的动作信号。
7.1.2.2量测数据采集
量测数据采集主要包括：
a）电流有效值、电压有效值、有功功率有效值、无功功率有效值、功率因数、频率；b）三相基波电压、三相基波电流、电压电流的基波正序相量等；电能量数据：
d）统计计算数据。
7.1.2.3故障录波数据采集
故障录波数据采集主要包括：
a）保护装置的录波数据；
b）故障录波器的录波数据。
7.1.3设备运行状态信息采集
7.1.3.1一次设备状态数据采集
-次设备状态数据的范周利1来源：6
DL/T14032015
）数据范围：变而器、中抗器、断路器及组合电器、容性设备、避雷器等一次设备的状态信息及异常告警信号，具体监测采集量可根据工程实际配置确定；b）一次设备状态数据通过状态数据采集装置采集。7.1.3.2二次设备状态数据采集
一次设备状态数据范围和来源：a）信总范用上要包括：二次设备运行状态及告警信，装置软压板状态，装置的自检、闭锁及对时状态，设备通信状态及告警信号，保护定值及区，保扩中间节点类信息，一次设备健康状态诊断结果及异常预警信号等。b）一次设备运行状态信息：由二次设备提供。7.1.3.3辅助设备数据采集
辅助设备运行信息范围利来源：）信总范围
1）辅功设备测数据主要包括交白流电源的中压、电流量、环境温腹和湿度等2）辅功设备状态量信息主要包括交白流电源的状态剂告警信息，设备工况、异常及失电告警信号、安防与消防、告警信号以及环境监测量异常告警信号等：3）共他设备的景测数据及状态量。b）辅助设备量测数据利状态量出电源、安防与消防、环境监测等设备采集。7.2运行监视
7.2.1总体要求
运行监视的总体要求如下：
a）应实时、叫靠、准确地实现电网和设备关键信息的运行监视：b）应通过叫视化手段快速直观地展示电网和设备运行状态，提高运行监视效率；c）应对主要：次设备（变压器、断路器等）、二次设备运行状态进行有效监测，为运行人员快速、准确地完成操作利事故焊断提供技术支等；d）应支持调度（调控）中心远程浏览变电站的信息：7.2.2监视内容
运行监视的内容应满足如下要求：实现对中网实时状态、测量量和电网实时运行告警信息的监视a)
b）现对变压器、电抗器、合电器（如GIS、HGIS)、断路器、避雷器等次设备状态的监视：实现对站控层、间隔层、过程层各奖一次设备状态的监视；r
实现对网络交换机状态的监视，支持交换机网络通信状态、网络实时流量、网络实时负荷、网d)
络连接状态等管息的实时采集和统计：e）实现对保护等二次设备的定值、软压版信息、装胃版本及参数信息的监视。7.2.3运行监视可视化
7.2.3.1电网运行可视化
网运行可视化应满足如下耍求：a）应实现稳态和动态数据的可视化展示，如有功动率，无功功率、电乐、电流、频率、同步相量等，川采用动正，表格、由线、饼图、柱图，仪表盘，等高线等多种形武展切；！）应实规站内潮流力而的实时品示，通过流动线等方式展示电流司，并显示线路、主变压器的有动：无功等信息：
）提供多种信息告警方式，包括最新告警提示、光字牌、图元变色或闪烁、自动推出相关故障间隔图。音响提示、语音提示、短信等：d）不含理的模拟量、状态量等数据应设置异带标志，并用闪烁或醉的额色给出提示，颜色可以7
DL,/T1403—2015
宜支持电网运行故障与视频联动功能，在电网设备跳闸或故障情况下，视频可自动切换到故障设备：
7.2.3.2设备状态可视化
设备状态可视化应满足如下要求：a）宜使用动画、图片等方式展示设备状态：6）应针对不同监测项目显示相应的实时监测结果，超过阐值的应以醒用颜色显示；可根册监测项H调取、显示故障曲线和波形，提供不同历史时期曲线比对功能；在电网间隔图中通过曲线、音响、额色效果等方式综介展示·次设备各种状态参量，内容包d
括运行参数、状态参数、实时波形、诊断结果等：应根据监视设备的状态监测数据，以颜色、运行指示灯等方式，显示设备的健康状况、工作状ey
态（运行、检修、热备用、冷备H）、状态趋势；f）应实现通信链路的运行状态可视化，包括网络状态、虚端了连接等。7.2.4远程浏览
远程浏览应满足如下要求：
a）数据通信网关机应为调度（调控）中心等主站系统提供远程浏览和调阅服务：b）远程浏览只允许浏览，不允许操作；c）远程浏览内容包括一次接线图、电网实时运行数据、设备状态等；d）远程调阅内容包括历业记录、操作记录、故障综合分析结果等信息。7.3操作与控制
7.3.1总体要求
操作与控制应满足如下要求：
a）金站同-…时间只执行一个控制命令：b）操作与控制可分为四级：设备本体就地操作、间隔层设备控制、站控层挖制和度（调控）中心控制：
设备的操作与控制应优先采用遥控方式，问隔层控制和设备就地控制作为后备操作或检修操作c）
手段；
支持变电站操作人员对站内设备的操作与控制，包括遥控、遥调、人工置数、标识牌操作、闭d）
锁和解锁等各种操作；
满足安全可靠的要求，所有相关操作应与设备和系统进行关联闭锁，确保操作与控制的准确e）
可靠：
采周安机制来保障远方操作与控制的安全性；f)
g）支持操作与控制可视化；
操作与控制应有记录，包括操作人，操作对象、操作内容、操作时间、操作结果等，可供调阅h）
和打印。
7.3.2站内操作与控制
7.3.2.1单设备遥控
单设备遥控应满足如卜要求：
断路器、隔离开关设备控制操作分三步进行：选择·返校一执行：选择结果应显示，当“返校”a)
正确时才能进行“执行”操作。b）在进行选择操作时，若遇到以下情况之一应白动撤销：1）控制对象设置禁止操作标识牌；2）校验结果不正确：
3）遥控选择历30s~~90s内未有相应“返校”；4）通倍异常或者状态改变
单设备遥控操作应满足以下安全要求：1）操作必须在具有挖制权限的工作站上进行2）操作员必须有相应的操作权限；3）双席操作校验时，监护员需确认；4）操作时每一步应有提示
2同期操作
同期操作应满足如下需求：
PL/ T 1403 — 2015
离略器控制应具备检同期、检无压方式，操作界面应具备控制方式选择功能，操作结果应反绩：b)
同期应检测断路器两侧的母线、线路电压喔值、相角及频率：断各器两侧为不同系统时，应能够实现口动同期铺捉合闸：应支持调度（调控）中心远方同期操作d
定值修改
定值修改操作应满足如下要求：可通过监控系统或调度（调控）中心修改定值；a)
装置同一时间仪接受-种修改方式；c
支持远方切换定值区：
应具备定值的历史比对功能，能记录并显示定偿的修改记录！d)
软压板投退
软压板投退应满足如下要求：
远方投退软儿板宜采用“选择返校执行”方式：ay
软压板的狱态倍总应作为遥信决态上送：b)
7.3.2.5保护远方复归
保扩运方复归应满足如下要求：a）可通过站控层或调度（调控）：心运方复保产装置，宜支持批景复归或单装置复出两种方式：b)
调度（调控）中心远方复归立乘用遥控方式进行复月：站控层远方复归宜采用直接控制方式进行复归7.3.2.6
主变压器分接头调节
主变压器分接头的调节应满足如下要求：采币百接控制方武逐挡调节；
b）变压器分接头凋节过程及续果信息应上送；c）应备分接头滑挡判断和愈停控制功能7.3.2.7遥控操作可视化
遥控操作可视化应满足如下要求：a）为操作人员提供形象，直观的操作界面：h）
展示内容包括操作对象的当前状态（运行状态，健康状况、关联设备状态等）、操作过程中的状态（状态信息、异常信息）和操作结果（成功标志、最终运行状态）：c）支持视频监控联动功能，自动切换摄像头到预置点，为操作人员提供实时视频图像辅助监视。7.3.3调度操作与控制
调度操作与控制应满足妇下要求：a）支持调度（调挖）中心对管轮范围内的断路器、电动隔离关等设备的遥控操作；支持保护软压板的投退、保走值区切换、保护远方复归、变儿器挡发调节和无动补偿装置投切，此类操9
