DL/T 1816-2018
基本信息
标准号： DL/T 1816-2018
中文名称：电化学储能电站标识系统编码导则
标准类别：电力行业标准(DL)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：31885679
标准分类号
关联标准
出版信息
相关单位信息
标准简介
DL/T 1816-2018.Guide of identification system for electrochemical energy storage station.
1范围
DL/T 1816规定了电化学储能电站标识系统编码的基本要求、工艺相关标识、安装点标识、位置标识以及标注要求。
DL/T 1816适用于以铅酸电池、锂离子电池、液流电池、钠硫电池等电化学储能电池为载体的电化学储能电站。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 50549电厂 标识系统编码标准
3术语和定义
GB/T 50549界定的以及下列术语和定义适用于本文件。
3.1电化学储能电站electrochemical energy storage station
采用电化学电池作为储能元件，可进行电能存储、转换及释放的电站。
3.2电池单体cell
直接将化学能转化为电能的基本单元装置，通常包括电极、隔膜、电解质、外壳和端子，并被设计成可充电，也称作电芯。
3.3电池模块battery module
可进行独立更换的最小电池单元，包含使用所必需的组件(如外壳、端子、接口及保护装置等)及标识，包含多个电池单体的串联、并联或串并联组合。
3.4电池簇 battery cluster
可连接储能变流器并独立运行和调度的最小电池单元，包含使用所必需的组件(如监测和保护电路、电气和通信接口及热管理装置等)，包含一个及以上电池模块的串并联组合。
3.5储能变流器 power conversion system; PCS
电化学储能系统中，连接于电池系统与电网(和/或负荷)之间的实现电能双向转换的装置。
3.6 单元电池系统unit battery system
与单台储能变流器对应的若千个电池簇及相关配套设备组成的系统。
1范围
DL/T 1816规定了电化学储能电站标识系统编码的基本要求、工艺相关标识、安装点标识、位置标识以及标注要求。
DL/T 1816适用于以铅酸电池、锂离子电池、液流电池、钠硫电池等电化学储能电池为载体的电化学储能电站。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB/T 50549电厂 标识系统编码标准
3术语和定义
GB/T 50549界定的以及下列术语和定义适用于本文件。
3.1电化学储能电站electrochemical energy storage station
采用电化学电池作为储能元件，可进行电能存储、转换及释放的电站。
3.2电池单体cell
直接将化学能转化为电能的基本单元装置，通常包括电极、隔膜、电解质、外壳和端子，并被设计成可充电，也称作电芯。
3.3电池模块battery module
可进行独立更换的最小电池单元，包含使用所必需的组件(如外壳、端子、接口及保护装置等)及标识，包含多个电池单体的串联、并联或串并联组合。
3.4电池簇 battery cluster
可连接储能变流器并独立运行和调度的最小电池单元，包含使用所必需的组件(如监测和保护电路、电气和通信接口及热管理装置等)，包含一个及以上电池模块的串并联组合。
3.5储能变流器 power conversion system; PCS
电化学储能系统中，连接于电池系统与电网(和/或负荷)之间的实现电能双向转换的装置。
3.6 单元电池系统unit battery system
与单台储能变流器对应的若千个电池簇及相关配套设备组成的系统。
标准图片预览
标准内容

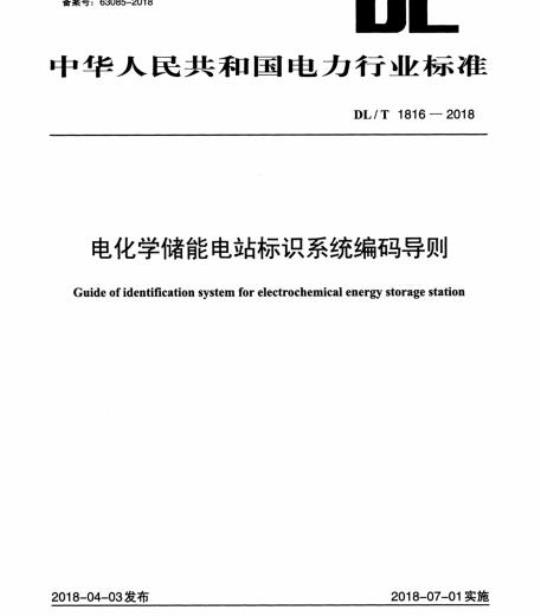

ICS27.180
备案号：63085-2018
中华人民共和国电力行业标准
DL/T1816—2018
电化学储能电站标识系统编码导则Guide of identification system for electrochemical energy storage station2018-04-03发布
国家能源局
2018-07-01实施
规范性引用文件
术语和定义
基本规定
工艺相关标识：
安装点标识
位置标识
8标注规定·
附录A（规范性附录）
附录B（规范性附录）
附录C（规范性附录）
附录D（规范性附录）
附录E（规范性附录）
附录F（资料性附录）
系统编码索引
设备编码索引
部件编码索引
各系统及主要设备标识
建（构）筑物编码索引
单元储能系统典型设备构成及其工艺相关标识编码DL/T1816—2018
DL/T1816—2018
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则编写请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。本标准由中国电力企业联合会提出。本标准由全国电力储能标准化技术委员会（SAC/TC550）归口。本标准主要起草单位：中国南方电网有限责任公司调峰调频发电公司、广州健新科技股份有限公司、中国电力科学研究院。
本标准主要起草人：李勇琦、陈满、李定林、柏毓、刘勇、汪免伶、刘邦金、伍科、彭鹏、钟朝现、黄晓东、曾广移、丁钊、汤雨生、张百华、王小军、张振华、唐票林、闫涛、王晓清本标准为首次发布。
本标准在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条号，100761)。
1范围
电化学储能电站标识系统编码导则DL/T1816—2018
本标准规定了电化学储能电站标识系统编码的基本要求、工艺相关标识、安装点标识、位置标识以及标注要求。
本标准适用于以铅酸电池、锂离子电池、液流电池、钠硫电池等电化学储能电池为载体的电化学储能电站。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T50549电厂标识系统编码标准3术语和定义
GB/T50549界定的以及下列术语和定义适用于本文件。3.1
电化学储能电站electrochemicalenergystoragestation采用电化学电池作为储能元件，可进行电能存储、转换及释放的电站。3.2
电池单体cell
直接将化学能转化为电能的基本单元装置，通常包括电极、隔膜、电解质、外壳和端子，并被设计成可充电，也称作电芯。
电池模块batterymodule
可进行独立更换的最小电池单元，包含使用所必需的组件（如外壳、端子、接口及保护装置等）及标识，包含多个电池单体的串联、并联或串并联组合。3.4
电池簇batterycluster
可连接储能变流器并独立运行和调度的最小电池单元，包含使用所必需的组件（如监测和保护电路、电气和通信接口及热管理装置等），包含一个及以上电池模块的串并联组合。3.5
储能变流器
powerconversionsystem;PCS
电化学储能系统中，连接于电池系统与电网（和/或负荷）之间的实现电能双向转换的装置。3.6
单元电池系统unitbatterysystem与单台储能变流器对应的若干个电池及相关配套设备组成的系统。3.7
单元储能系统energystorageunit单元电池系统及与其相连的储能变流器组成的最小储能系统。1
DL/T1816—2018
电池管理系统batterymanagementsystem；BMS监测电池的状态（温度、电压、电流、荷电状态等），为电池提供管理及通信接口的系统。3.8.1
电池模块管理单元batterymanagementunit；BMU电池管理系统的最小单元，主要用于检测电池模块中的电池单体信息，包括电压、温度及其他相关信息，并宜能够执行均衡功能。3.8.2
电池簇管理单元batteryclustermanagementsystem；BCMS主要用于监测电池簇、模块及单体状态（电压、电流、温度、SOC等），对充放电过程进行安全管理，对可能出现的故障进行报警和应急保护处理，保证电池簇安全、可靠、稳定运行。3.9
电堆stack
液流电池为储能载体的单元储能系统中，由多个电池单体以叠加形式紧固的、具有多个管道和统一电流输出的组合体。
孤岛islanding
电网失压时，储能站仍保持对失压电网中的某一部分负荷继续供电的状态。3.11
标识identification
赋予物理对象唯一记号，以区别于其他物理对象。［GB/T505492010，定义2.0.1]
标注notation
将标识符号或编码记录在介质上的过程。[GB/T50549—2010，定义2.0.2]3.13
工艺相关标识
process-relatedidentification根据在机械、土建、电气、仪控专业中的功能，标识工艺相关的系统和设备的编码。3.14
安装点标识pointofinstallationidentification标识电气和仪控设备在安装单元（如柜、盘、控制台）内之安装点的编码。3.15
位置标识locationidentification标识设备在厂区方格网内、建（构）筑物中、楼层上、房间内和消防区的布置位置的编码。4基本规定
4.1电化学储能电站内的各系统、设备及其主要部件和建（构）筑物应编码和标识。4.2电化学储能电站标识系统应按工艺、安装点和位置三种类型分别标识。4.3标识应具有唯一性、完整性和一致性，能满足工程设计、施工和运行维护等阶段的要求，并可从标识追溯其功能、逻辑位置、物理位置。4.4以铅酸电池、锂离子电池为储能载体的单元电池系统，应至少标识至电池模块，可根据需要对电池单体进行标识。
4.5以液流电池为储能载体的单元电池系统，应标识至电堆。4.6以钠硫电池为储能载体的单元电池系统，应标识至电池模块。4.7当储能与光伏、风电、水电等其他发电形式结合时，标识应与其相协调。DL/T1816—2018
4.8在电化学储能电站可行性研究阶段应确定单元储能系统、公用系统及建（构）筑物的全站码、系统码，确定各专业编码范围及深度，并在各专业主要的系统图或布置图上标注。4.9在电站招标设计阶段应完成招标设备及建（构）筑物的编码，并在图纸上标注。4.10在电站施工图设计阶段应完成设备和主要部件的编码并在图纸上标注，同时应收集汇总各专业编码，形成编码清册。
4.11峻工图阶段应对受现场发生的设计变更、设备替换影响的编码进行更新，并修订编码清册。4.12在电站施工、运行维护阶段应制作安装设备标识牌和建（构）筑物标识牌。5工艺相关标识
5.1标识结构
工艺相关标识应由前缀符加4级编码构成，编码格式如图1所示。分级序号
分级名称
编码字符名称
编码字符类型
标识类型前级符免费标准下载网bzxz
表示工艺相关编码
全站码
表示储能单元或公用的系统设备工艺系统前级号
表示0级码范围内相似系统的编号0级
全站码
系统分类
按系统索引约定对系统和装置的分类系统编号
按系统或装置细分成子系统或段的编号Fo
设备分类码
按设备编码索引表约定对机械、电气、仪控设备分类设备编号
对机械、电气、仪控设备编号
设备附加码
对设备进一步细分
部件分类码
按部件编码索引对部件分类
部件编号
对部件编号
系统码
FiF2F3
图1工艺相关标识的格式
5.2编码字符类型
设备码
编码字符类型中，N为1位阿拉伯数字，A为1位大写的英文字母（禁用I、O）。3级
部件码
DL/T1816—2018
5.3前缀符
工艺相关标识使用“”作为前缀符，当工艺相关标识单独标注时可省略。5.4全站码
全站码用于标识电站的单元储能系统和公用系统、建（构）筑物、安装项，取值如表1所示。表1全站码G的取值
G取值
A、B、C、D、E、F、G
J、K、L、M、N、P、Q、R
S、T、U、V
涉及范围
1～9号单元储能系统、建（构）筑物、安装项1016号单元储能系统、建（构）筑物、安装项分别为1、2号单元储能系统，3、4号单元储能系统，，15、16号单元储能系统共用的系统、建（构）筑物、安装项3个或3个以上单元储能系统共用的系统、建（构）筑物、安装项，S、T、U、V所对应的共用的范围可由各方约定按最终规划容量考虑，为在建和扩建单元储能系统公用的系统、建（构）筑物、安装项
注1：公用系统的范围需要从电站整体规划考虑命名，某一阶段的公用系统应按照规划的公用范围命名。注2：全站码G的取值依次从固定端向扩建端方向由小到大递增注3：H、W、X、Z允许自由使用，用于处理特殊情况，由工程各方约定。5.5系统码
5.5.1系统前缀号Fo为某一全站码G标识范围内相似系统（由F;F2F3定义）的编号，由1位阿拉伯数字构成，取值范围为0～9。当在某一全站码G标识范围内，该系统唯一时Fo一0：该系统有多个时，分别用1、2、、9编号。
5.5.2系统分类码F;F2F3为按系统索引约定对系统和装置的分类，由3位大写英文字母构成，编码取值见附录A。
5.5.3系统编号F，用于将F,F2Fs标识的系统或装置细分，即细分成子系统或子装置。F，由两位阿拉伯数字构成，取值范围为0199。编号可以采用流水顺序编码，也可以按照十位递进，每位上的“0”不得省略。
5.6设备码
5.6.1设备分类码AA2为按设备编码索引约定对机械、电气设备的分类，由2位大写英文字母构成，编码取值见附录B。
5.6.2设备编号A，用于同一系统范围内同类设备（由AA2定义）的编号，应由3位阿拉伯数字构成，取值范围为001～999，每位上的“0”不得省略。5.6.3设备附加码A3用于对设备特殊细节的细分，由1位大写英文字母组成，可按A、B、C、、Z顺序选用。如无定义或不需要使用时A3位应省略。例如三相断路器的分相可在A3位分别使用A、B、C三个字母标识。
5.7部件码
5.7.1部件分类码BB2为按部件编码索引对部件、信号分类，由2位大写英文字母构成，编码取值见附录C。
DL/T1816—2018
5.7.2部件编号B，用于同一设备中同类部件的编号，应由两位阿拉伯数字构成，取值范围为01～99，可采用流水顺序编号，每位上的“0”不得省略。5.8各系统和主要设备标识
电化学储能电站各系统和主要设备的工艺相关标识应符合附录D规定。6安装点标识
6.1标识结构
安装点标识应由前缀符加3级编码构成，编码格式如图2所示。分级序号
分级名称
编码字符名称
编码字符类型
标识类型前级符
表示安装点标识
全站码
表示储能单元或公用的系统设备安装点前缴号
表示0级码范围内相似安装单元的编号安装单元分类码
（如盘、柜、箱、控制台）
安装单元编号
安装单元的细分编号
设备单元分隔符
安装单元的竖向细分码
(行）
安装单元的横向细分码。
安装控件附加码
全站码
部件特殊安装位置的标识或对A,的进一步细分编码字符类型
安装单元码
F,F2F3
图2安装点标识的格式
编码字符类型N为阿拉伯数字，A为大写的英文字母（禁用I、O)。6.3前缀符
安装点标识使用“+”作为前缀符，当安装点标识单独标注时可省略。6.4全站码
全站码取值同5.4条规定。
安装空间码
DL/T1816—2018
6.5安装单元码
6.5.1安装单元前缀号F。为某一全站码G标识范围内相似系统（由F,F2F定义）的编号，取值要求同5.5.1条规定。
6.5.2安装单元分类码F,F2F3用于配电装置、电气设备柜、控制台等设备设施的标识，由3位大写英文字母构成，编码取值见附录A。6.5.3安装单元编号F，由2位阿拉伯数字构成，取值范围为01～99，宜采用流水顺序编号，每位上的“0”不得省略。
6.6分隔符
安装点标识应在1级码和2级码之间使用“。”作为分隔符。6.7安装空间码
安装空间码各要素的取值应符合以下规定：a）安装空间的竖向细分码（层、行）A从上往下分别为：A、B、C、、Z；b）安装空间的水平向细分码（列）A从左往右分别为：01、02、03、、99；c）安装空间附加码A2根据工程情况酌定，若无定义应省略。7
位置标识
7.1标识结构
位置标识应由前缀符加3级编码构成，编码格式如图3所示。分级序号
分级名称
编码字符名称
编码字符类型
标识类型前级符
表示位置标识
全站码
表示储能单元或公用的系统设备建（构）筑物码的前缀号
全站码
表示0级码范围内相似建（构）筑物的编号建（构）筑物分类码
楼层编号
房间（分区）分类码
房间和区域的划分
房间（分区）编号
F,标识层上房间（区域）的编号Fo
建（构）筑物码
F,F2F3
图3位置标识的格式
房间（分区）码
7.2编码字符类型
编码字符类型N为阿拉伯数字，A为大写的英文字母（禁用I、O）。7.3前缀符
位置标识使用“十”作为前缀符，当位置标识单独标注时可省略。7.4全站码
全站码取值同5.4条规定。
7.5建（构）筑物码
DL/T1816—2018
7.5.1建（构）筑物前缀号F。用于区分相似的建（构）筑物，由1位阿拉伯数字构成，取值范围为1～9。当该建（构）筑物唯一时，Fo=1。7.5.2位置标识的建（构）筑物分类码F,=U，F,F2F3的编码取值见附录E。7.5.3建（构）筑物楼层编号F，宜按照自然楼层取值，取值应符合下列规定：a）地上1、2、、79层，分别标识为01、02、、79；b）地下1、2、…、20层，分别标识为99、98、、80。7.6房间（分区）码
7.6.1房间（分区）码A1用于区分：a）实体分隔的房间，A,=R；
b）防火区（按防火要求划分的区域），A,=S；c）厂区方格网，A,=G。
7.6.2房间（分区）编号A，可从大门或楼梯入口顺时针方向顺序编号，也可按使用习惯编号。8标注规定
8.1标注格式
编码在标注时宜采用单行标注，也可根据具体情况采用两行标注或三行标注，具体格式应符合8.1.1
图4的要求。
分隔符一
分隔符
b）两行标注1
d）三行标注
a）单行标注
分隔符
图4编码的标注格式
c）两行标注2
DL/T1816—2018
20级码与1级码之间不使用分隔符且不可分行。在1级码与2级码、2级码与3级码处在同8.1.2
时应采用1位空格作为分隔符。
2图纸标注
编码在图纸上标注时宜符合以下要求：a）系统图和原理图上标注工艺相关标识；b）设备布置图上标注工艺相关标识和位置标识；c）枢纽总布置图和建（构）筑物平面图上标注位置标识。3现场标注
在现场设备或部件上标注时可采用挂牌、喷涂、标签等形式，应同时包含设备或部件的编码及名称。
表A.1～表A.5给出了系统编码的索引。系统编码Fi索引见表A.1。
附录A
（规范性附录）
系统编码索引
系统编码F
系统标识范围
电网和配电系统
电力输出和厂用电
保护、测量、监控和通信系统
附属系统
电网和配电系统的编码索引见表A.2系统编码Fi索引
DL/T1816—2018
220kV/110kV/35kV/20kV/10kV/400V等电压等级区域，包括其保护、计量、故障录波、孤岛检测装置等单元储能系统（包括其管理系统）、储能出线、主变压器系统（含变低开关）、站用电系统
保护联锁装置、测量与记录、储能监控系统、视频监控及安全防护系统、通信和信息系统
通风空调系统、电梯、消防系统表A.2E
电网和配电系统的编码索引
系统编码
系统描述
220kV系统
220kVGIS及各开关间隔间的电气设备
220kV母线及母联开关
220kV出线电缆或架空线路及其上的电气设备
110kV系统
110kVGIS及各开关间隔间的电气设备
110kV母线及母联开关
110kV出线电缆或架空线路及其上的电气设备
35kV系统
35kVGIS及各开关间隔间的电气
35kV母线及母联开关
35kV出线电缆或架空线路及其上的电气设备
220kV电压等级区域，包括母线、开关设备、避雷器、电流互感器、电压互感器等
GIS及多个开关间隔用01、02、…、流水号定义子系统多段母线用01、02、…、流水号定义子系统不同出线回路用01、02、、流水号定义子系统110kV电压等级区域，包括母线、开关设备、避雷器、电流互感器、电压互感器等
GIS及多个开关间隔用01、02、、流水号定义子系统多段母线用01、02、、流水号定义子系统不同出线回路用01、02、、流水号定义子系统35kV电压等级区域，包括母线、开关设备、避雷器、电流互感器、电压互感器等
GIS及多个开关间隔用01、02、、流水号定义子系统多段母线用01、02、、流水号定义子系统不同出线回路用01、02、、流水号定义子系统9
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
