DL/T 860.901-2014.Communication networks and systems for power utility automation-Part 90- 1: Use of DL/T 860 for the communication between substations.
1范围
DL/T 860.901给出了在变电站间应用DLT 860进行信息交换时,需要考虑的不同方面的综述。
特别地，本部分:
一定义了需要在变电站间进行信息交换的用例;
一描述了通信需求;给出了通信服务和通信架构的应用指南;
一定义了作为可互操作应用的前提条件的数据:
一未规定保证不同智能电子设备(IED) 间互操作性的实现:
一描述了配置语言SCL的用法和升级。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注8期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
DLT 860 (所有部分)电力自动化通信网络和系统[IEC 61850 (所有部分)]
DL/Z 860.2变电站通信网络和系统第 2部分:术语(DL/Z 860.2- -2006, IECTS 61850 2:2003, IDT)
DL/T 860.3变电站通信网络和系统第3部分:总体要求(DLT 860.3- -2004, IEC 61850- 3:2002, IDT)
DL/T 860.5变电站通信网络和系统
第5部分:功能的通信要求和装置模型(DL/T 860.5- -2006, IEC61850- -5:2003, IDT)
DLT 860.6电力自动化通信网络和系统第6部分:与智能电子设备有关的变电站内通信配置描述语言(DLT 860.6- 2012, IEC 61850- 6:2009, IDT)
DLT 860.72电力自动化通信网络和系统第7- -2部分:基本通信结构抽象通信服务 接口(ACSI)(DLT 860.72- 2013, IEC 61850- -7- -2:2010, IDT)
DL/T 860.74电力自动化通信网络和系统第7- 4部分:基本通信结构兼容逻辑节点类和数据类(DLT 860.74- 2014, IEC 61850- -7- 4:2010, IDT)

ICS29.020
备案号：47907-2015

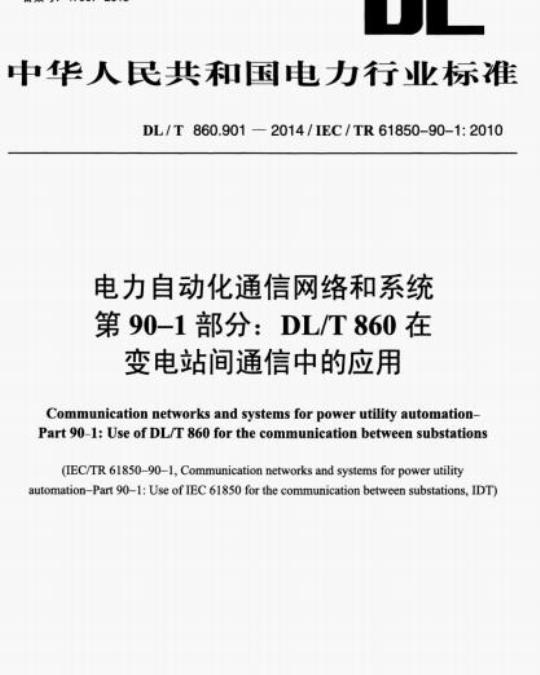

中华人民共和国电力行业标准
DL/T860.901—2014/IEC/TR61850-90-1:2010电力自动化通信网络和系统
第90-1部分：DL/T860在
变电站间通信中的应用
Communication networks and systemsfor powerutility automation-Part90-1l:Useof DL/T860forthe communicationbetween substations(IEC/TR61850-90-1,Communicationnetworksandsystemsforpowerutilityautomation-Part90-1:UseofIEC61850for the communication between substations,IDT2014-10-15发布
国家能源局
2015-03-01实施
引言·
2规范性引用文件
3术语和定义
4缩略语
5.1综述·
5.2使用允许式超范围纵联保护方案的线路距离保护5.3使用闭锁式纵联保护方案的线路距离保护..5.4方向比较保护
传输/直接跳闸··
联锁：
电产：
5.7并行线系统的多相自动重合闸应用5.8电流差动线路保护
相位比较保护
5.10其他应用
5.10.2故障定位系统（两端或三端）5.10.3系统完整性保护方案（SIPS）5.10.4实时预测切机
失步检测
同步相量
紧急控制方案（RAS）
变电站间通信的要求
综述·
功能和接口的逻辑分配（DL/T860.2中的5.2）6.1.2
6.1.3接口的角色
6.1.4响应行为的需求
6.2基于站间通信的功能·
6.2.1保护功能
6.2.2控制功能
6.3报文性能需求
6.3.1传输时间定义（DL/T860.5中的13.4）6.4报文性能类的介绍和应用··6.4.1综述
6.4.2控制和保护
DL/T860.901—2014
DL/T860.901—2014
6.4.3计量和电能质量：
6.5数据完整性的常规要求
6.6纵联保护的需求：可靠性（安全性和可依赖性）6.6.1综述·.
6.6.2遵循CIGRE和IEC的保护方案的安全性需求6.6.3遵循CIGRE和IEC的保护方案的可依赖性需求7应用以太网安全性和可依赖性问题方面注意事项7.1综述
7.2数据流的安全性
7.3数据流的可依赖性
7.4避免GOOSE包造成WAN的洪流量7.5变电站间使用以太网通信的推荐方法总结7.5.1综述
7.5.2包延时的例子
7.6一些远程通信以太网的有益特性通信方面
8.2通信架构
8.2.1初步的说明和定义
隧道技术
8.2.3网关·
通用结构·
通信接口ITPC
9.3通信辅助保护方案和直接跳闸9.3.1推荐模型
9.3.2PSCH逻辑节点
9.4差动保护方案
9.4.1推荐模型
9.4.2RMXU逻辑节点
9.4.3采样值（SV）格式
配置方面
综述·
10.2直接通信链接
10.2.1综述·…·
10.2.2SCL增补
10.2.3SCL示例
10.3变电站间的纵联保护设备
参考文献
DL/T860.901—2014
国际电工委员会（IEC)TC57委员会于2004年完成制定并发布了IEC61850Communicationnetworksandsystemsinsubstations（变电站通信网络和系统）系列标准的第一版。该系列标准是基于通用网络通信平台的变电站自动化系统的国际标准。该系列标准具有一系列特点和优点：分层的变电站自动化系统：根据电力系统生产过程的特点，制定了满足实时信息和其他信息传输要求的服务模型：采用抽象通信服务接口、特定通信服务映射以适应网络技术迅猛发展的要求；采用对象建模技术，面向设备建模和自我描述以适应应用功能的需要和发展，满足应用开放互操性要求；快速传输变化值；采用配置语言，配备配置工具，在信息源定义数据和数据属性：定义和传输元数据，扩充数据和设备管理功能：传输采样测量值等：制定了变电站通信网络和系统总体要求、系统和工程管理、一致性测试等标准。迅速将此国际标准转化为电力行业标准，并贯彻执行，对于提高我国变电站自动化水平、促进自动化技术的发展、实现互操作性非常重要。我国于2004～2006年，将其翻译引进，等同采用为电力行业DL/T860系列标准。
IEC61850第一版正式出版后，得到普遍应用，积累了大量宝贵经验，也提出了不少新的应用需求。特别是智能电网建设、可再生能源利用，要求IEC61850不再局限于变电站内应用，适当扩展，考虑更多的应用，以满足当前技术发展需要。IECTC57委员会2005年起开始着手修订IEC61850技术标准。IEC61850第二版保留了第一版的框架，对模糊的问题做了澄清，修正了笔误，在网络余、服务跟踪电能质量、状态监测等方面做了补充，删除了IEC61850-9-1部分，增加了-7-4xx系列特定领域逻辑节点和数据对象类技术标准，制定了水电厂、分布式能源等部分，正在研究和制定-7-5xx系列和-90-xx系列技术报告（technicalreport）、-80-xx系列技术规范（technicalspecification）等诸多技术文件，涉及变电站之间通信、变电站和调控中心通信、汽轮机和燃气轮机、同步相量传输、状态监测、变电站网络工程指南、变电站建模指南、逻辑建模等诸多方面。该系列标准的适用范围已拓展，超出变电站范围，IEC61850第二版的名称相应更改为Communicationnetworksandsystemsforpowerutilityautomation（电力自动化通信网络和系统），并已成为智能电网核心标准之一。2006年以后，IEC61850第二版陆续发布。迅速将此国际标准进行转化，替代和扩充DL/T860第一版，并贯彻执行，将提高我国电力自动化水平，促进自动化技术的发展，实现互操作，为实现智能电网建设和发展奠定基础。
本标准根据中华人民共和国中国电力企业联合会2011年电力行业标准计划制定。本部分是DL/T860的第901部分，本部分出版时，与下述标准一起共同构成DL/T860系列标准：DL/T860.1电力自动化通信网络和系统第1部分：概论DL/Z860.2电力自动化通信网络和系统第2部分：术语DL/T860.3电力自动化通信网络和系统第3部分：总体要求DL/T860.4电力自动化通信网络和系统第4部分：系统和项目管理DL/T860.5电力自动化通信网络和系统第5部分：功能的通信要求和装置模型DL/T860.6电力自动化通信网络和系统第6部分：与智能电子设备有关的变电站内通信配置描述语言
DL/T860.71电力自动化通信网络和系统第7-1部分：基本通信结构原理和模型DL/T860.72电力自动化通信网络和系统第7-2部分：基本信息和通信结构抽象通信服务接口(ACSD
DL/T860.73电力自动化通信网络和系统第7-3部分：基本通信结构公用数据类DL/T860.901—2014
DLT860.74电力自动化通信网络和系统第7-4部分：基本通信结构兼容的逻辑节点类和数据类DL/T860.7410电力自动化通信网络和系统第7-410部分：基本通信结构水电厂监视系统和控制通信
DL/T860.7420电力自动化通信网络和系统第7-420部分：基本通信结构分布式能源逻辑节点DL/T860.81电力自动化通信网络和系统第8-1部分：特定通信服务映射（SCSM）映射到MMS（ISO9506-1和ISO9506-2）及ISO/IEC8802-3DL/T860.92电力自动化通信网络和系统第9-2部分：特定通信服务映射（SCSM）映射到ISO/IEC8802-3的采样值
DL/T860.10电力自动化通信网络和系统第10部分：一致性测试DL/T860.102电力自动化通信网络和系统第10-2部分：基于IEC61850的水电设备互操作测试DL/T（Z）860.7500系列电力自动化通信网络和系统DL/T（Z）860.80系列电力自动化通信网络和系统DL/T（Z）860.90系列电力自动化通信网络和系统由于国际电工委员会TC57委员会还在不断扩充IEC61850标准，DL/T860系列标准也将随之进行适当扩充调整。
本标准等同采用国际电工委员会IEC/TR61850-90-1:2010《电力自动化通信网络和系统第90-1部分：IEC61850在变电站间通信中的应用》标准。本部分的附录A是资料性附录。
本部分编写格式依据GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》规定。本部分由中国电力企业联合会提出。本部分由全国电力系统管理及其信息交换标准化技术委员会归口并解释。本部分起草单位：国网电力科学研究院、国电南瑞科技股份有限公司、许继集团公司、中国电力科学研究院、南京南瑞继保电气有限公司、国网吉林省电力有限公司、国网江苏省电力公司电力科学研究院、积成电子股份有限公司、国电南京自动化股份有限公司、东方电子股份有限公司。本部分主要起草人：周斌、廖泽友、黄健、陆天健、沈健、梅德冬、杨松、袁宇波、仲雅霓、潘书燕、杨威、袁文广、尹军、唐永建、高磊、周劭亮、张敏、吴海、何昭辉、胡国。本部分2014年首次发布。
本部分在执行过程中的意见或建议反馈至中国电力企业联合会标准化管理中心（北京市白广路二条一号，100761)。
DL/T860.9012014
最初，起草DL/T860的目的是将其应用于变电站自动化系统中的设备间的信息交换。而现在，这个概念已经广泛应用于公用电力系统的其他应用领域。因此，DL/T860正逐渐成为全球标准化的电力通信网络的基础。
在电力系统控制和保护领域中现有的和新的应用中，变电站间直接交换标准化信息的需求也持续增长，DL/T860应当成为站间信息交换的基础。DL/T860规定了用于这些信息交换的基本特性，然而，DL/T860的某些扩展或许也是必需的。本文件综述了DL/T860在变电站间信息交换的应用中需要加以考虑的不同应用方面。某些领域中，对现有DL/T860的特定部分需要加以扩展应用的，将会并入DL/T860的相关部分于未来出版。与本文件类似的DL/T860.902正在起草中，它的讨论范围是DL/T860用于变电站与控制中心之间的通信。应用于广域紧急控制方案（remedialactionschemes，RAS）的文件DL/T860.903也正在酿中。DL/T860不再局限于变电站的范畴，这也反映在标准系列标题的变化上。新的领域特定部分已被添加到本系列标准中。全国电力系统管理与信息交换标准化委员会正在起草DL/T860基本部分的第二版。V
1范围
电力自动化通信网络和系统
DL/T860.901-2014
第90一1部分：DL/T860在变电站间通信中的应用DL/T860的本部分给出了在变电站间应用DL/T860进行信息交换时，需要考虑的不同方面的综述。特别地，本部分：
一定义了需要在变电站间进行信息交换的用例；一描述了通信需求；
一给出了通信服务和通信架构的应用指南：一定义了作为可互操作应用的前提条件的数据：一未规定保证不同智能电子设备（IED）间互操作性的实现：一描述了配置语言SCL的用法和升级。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。DLT860（所有部分）电力自动化通信网络和系统LIEC61850（所有部分）DL/Z860.2变电站通信网络和系统第2部分：术语（DL/Z860.2—2006，IEC/TS61850-2:2003，IDT）DL/T860.3变电站通信网络和系统第3部分：总体要求（DLT860.3一2004.IEC61850-3:2002.IDT）DL/T860.5变电站通信网络和系统第5部分：功能的通信要求和装置模型（DL/T860.52006,IEC61850-5:2003,IDT)
DL/T860.6电力自动化通信网络和系统第6部分：与智能电子设备有关的变电站内通信配置描述语言（DL/T860.6—2012,IEC61850-6:2009,IDT）DL/T860.72电力自动化通信网络和系统第7-2部分：基本通信结构抽象通信服务接口（ACSI）（DL/T860.72—2013,IEC61850-7-2:2010.IDT）DL/T860.74电力自动化通信网络和系统第7-4部分：基本通信结构兼容逻辑节点类和数据类(DL/T860.74-2014.IEC61850-7-4:2010.IDT)DL/T860.81电力自动化通信网络和系统第8-1部分：特定通信服务映射（SCSM）对MMS（ISO9506-1和ISO9506-2）及ISO/IEC8802-3（DL/T860.81,IEC61850-8-1,IDT）1)DL/T860.92电力自动化通信网络和系统第9-2部分：特定通信服务映射（SCSM）映射到ISOIEC8802-3的采样值（DL/T860.92,IEC61850-9-2,IDT）1)ANSI/IEEE1588网络化测量和控制系统的精确时钟同步协议标准（Standardforaprecisionclocksynchronizationprotocol fornetworkedmeasurementandcontrolsystems/revisionofANSI/IEEE1588-2002/Approved2008-09-10）LEC60044（所有部分）仪用互感器（Instrumenttransformers）IEC60834-1:1999电力系统纵联保护设备性能和测试第1部分：命令系统（Teleprotectionequipment ofpower systems-Performance and testing-Part l:Command systems)1）将要发布。
DL/T860.901—2014
IEC60834-2:1993电力系统纵联保护设备性能和测试第2部分：模拟比较系统（Performanceand testing of teleprotection equipment of power systems-Part 2: Analogue comparison systems)IEC60870-4远动设备与系统性能和测试第4部分：性能要求（Telecontrolequipmentandsystems-Part4:performancerequirements）IEC62053-22电力计量设备（交流）特殊要求第22部分：有功电度的静态计量（0.2S和0.5S类）[Electricity metering equipment (a.c.)-Particular requirements-Part 22: Static meters for active energy(classes 0,2 S and 0,5 )]
IEC/TS62351-6电力系统管理及其信息交换数据和通信安全第6部分：IEC61850的安全(Power systems management and associated information exchange-Data and communication security-Part 6:SecurityforIEC61850）
IEC62439高可用性自动化网络（Highavailabilityautomationnetworks）IEEE802.1Q当地和城市区域网络虚拟桥接局域网（Localandmetropolitanareanetworks-Virtualbridgedlocal areanetworks)
3术语和定义
DL/T860.2和DL/T860.72界定的术语和定义适用于本文件。4缩略语
bit error ratio
circuit breaker
client / server
central equipment
directional comparisonblockingdirectional relaytodetectforwardfaultsextremehighvoltage
high voltage
interface
interface to receive data
interface to send data
layer2tunnellingprotocol
medium voltage
plesiochronous digital hierarchyphasor measurement units
circuit breaker
line disconnector
earthing switch
802.1Qin802.1Q（VLANstacking）remedial action schemes
overreaching distance zone
remote terminal
receiver
synchronous digital hierarchy误码率
断路器
客户端/服务器
中心设备
方向比较闭锁
检测正向故障的方向继电器
超高压
接收数据接口
发送数据接口
第二层隧道协议
准同步数字序列
相量测量单元
断路器
线路隔离开关
接地开关
802.1Q中的802.1Q（VLAN栈）
补救行动预案
超范围距离区域
远方终端下载标准就来标准下载网
接收器
同步数字序列
5用例
5.1综述
system integrityprotection schemesynchronous optical NETwork transport systemsubstation
teleprotection interface
transmitter
voice over IP (internet protocol)virtual private network
wide area network
为了实现变电站站间通信，考虑了下列功能。DL/T860.901—2014
系统完整性保护方案
同步光纤网络传输系统
变电站
纵联保护接口
发送器
IP语音（互联网协议）
虚拟私有网络
广域网
在下面的用例中，假定输入继电保护的是传统的电流互感器（CT）和电压互感器（VT）。虽然它们可能被诸如基于过程层总线的数字量输入等新技术所取代，但并不会造成显著变化。5.2使用允许式超范围纵联保护方案的线路距离保护概要
如图1所示，当本侧距离继电器检测到超范围区的一个正向故障，就发送一个允许信号给远方对端，如果本侧继电器也接收到来自对端的允许信号，就发送一个跳闸信号给本地断路器。RO
被保护线路
远程保护装置
双工通信链路
跳Bkr1
保护装置
跳Bkr2
RO一超距离跳闸功能，保护范围必须被设置为超越远方终端。图1使用允许式超范围纵联保护方案的距离线路保护[112）约束/假设/设计考量
·允许信号至少需要用1bit表示，如果它是一个分相信号，就需要3bit。如果是分相而且相对相和相对地独立，则需要6bit。方向接地故障检测另外还需要1bit。·数据仅在检测到正向故障才发送。·在通信通道存在故障时，应有替代措施。·快速跳闸的信号传递和延时应足够小（如小于5ms）。·应有高可靠性保障（例如，误码率小于10-6，设置可替代路由，有重发机制）。2）方框中的符号见参考文献。
DL/T860.901—2014
用例图
具有允许式纵联保护机制的线路距离保护V,I
测量设备
(CT/VT)
早跳闸命令
数据采样和滤波
数据发送
数据接收
保护判断
发送数据
接收数据
Comm.L/F-S
Comm.L/F-R
注：CB表示断路器；Comm.I/F-S为通信发送接口：Comm.I/F-R为通信接收接口。角色
测量设备
通信发送接口（Comm.I/F-S）
通信接收接口（Comm.I/F-R）
断路器
数据采样和滤波
数据发送
数据接收
保护判断
基本流程
数据采样和滤波
用例步骤
步骤1
步骤2
步骤3
数据发送
用例步骤
步骤1
步骤2
步骤3
步骤4
角色描述
测量被保护线路的电流和电压
从当地继电保护接收数据，并发送数据到远方对端接收远方对端数据，并传送给本地继电保护从系统中将被保护线路切除
提供的服务或信息
从测量设备采样电流和电压数据，并进行滤波使用滤波数据计算故障距离。当距离保护检测到一个正向故障时，距离保护发送允许信号给通信发送接口（至远方对端）从通信接收接口接收允许信号（来自远方对端）当距离保护检测到正向故障，并接收到来自远方对端的允许信号，它将发出一个跳闸命令给断路器
距离保护从测量设备获得电流和电压信号距离保护采样模拟量，并转换成数字量距离保护使用数字滤波器从采样数据中滤除不需要的频率分量描
距离保护储存滤波后的瞬时数据距离保护使用滤波数据计算故障距离述
当距离保护检测到预定距离内的正向故障时，它传送给通信发送接口一个允许信号（为发送数据给远方对端的继电保护）通信发送接口发送信息给远方对端
